Что такое соленоидный электромагнитный клапан, назначение, устройство и принцип действия

Такие устройства различаются по внутренней конструкции и назначению. Однако принцип работы у всех них одинаков – закрытие/открытие крана происходит за счет срабатывания электромагнита.

В этой статье рассмотрим, зачем нужен такой клапан и как он работает. Также поговорим об основных разновидностях соленоидных электроклапанов.

Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать

Зачем нужен электромагнитный клапан?

Соленоидные вентили – категория современной запорной арматуры для трубопроводов самого разного назначения. В быту подобные электроклапаны применяются в автомашинах, спецтехнике, водопроводах и системах автополива и отопления.

Также они широко используются в промышленности для регулировки тока и контроля транспортировки разнообразных жидкостей и газов.

Внутри электромагнитный клапан для воды или газа каких-либо датчиков не имеет. С его помощью можно лишь регулировать либо полностью перекрывать поток рабочей среды. Если требуется автоматизация данных процессов, то придется дополнительно ставить внешние измерительные приборы, завязывая работу электроклапана уже на них.

К примеру, использовать дополнительно в связке контроллер и датчик протечки воды, чтобы в момент обнаружения протечки соленоидный клапан получил соответствующую команду от контроллера и перекрыл трубопровод.

Среди достоинств использования соленоидных клапанов числятся:

• быстрая регулировка тока рабочей среды по трубопроводу;
• универсальность и надежность устройства;
• длительный срок эксплуатации;
• небольшие размеры и малый вес;
• многообразие разновидностей прибора.

Срабатывание клапана происходит буквально за доли секунды после подачи на это сигнала. Он рассчитан на работу с жидкостями под разным давлением, от 0 до 25 бар, и с меняющейся температурой, от -20 до +120 °С. При этом в обесточенном состоянии такой электроклапан может оставаться как в закрытом положении, так и открытом – все зависит от модификации прибора.

В водопроводах он позволяет автоматически перекрыть подачу воды при порыве труб. А в отопительных системах такой вентиль используется в качестве устройства регулировки потока теплоносителя.

Здесь он по внешнему датчику температуры самостоятельно уменьшает либо увеличивает ток нагретой жидкости от котла к радиаторам.

Видео:Клапан электромагнитный прямого действия нормально закрытый и нормально открытыйСкачать

Правила установки и эксплуатации

Благодаря указаниям производителя на корпусе устройства установка соленоидного клапана максимально простая. Человеку с навыками работы с инженерным оборудованием будет легко установить клапан на участке трубопровода. Ключевые рекомендации по установке устройства:

• расположить клапан нужно строго в соответствии со стрелками на корпусе устройства, указывающими направление тока воды;
• на подающем участке трубы перед самим клапаном рекомендуется установить грязевой фильтр для улавливания частиц (они не должны попадать в устройство клапана, т.к. от них устройство быстро выходит из строя);
• подключение устройства к источнику питания происходит только после установки его в трубопровод и проверки герметичности соединения;
• важно следить, чтобы на устройство не было весовой нагрузки труб;
• при установке на открытом воздухе необходимо изолировать устройство или выбирать модель соответствующего уровня IP.

Рекомендуем ознакомиться: Как самому согнуть профильную трубу в домашних условиях без применения трубогиба

В остальном установка клапана по принципу не отличается от других видов запорной арматуры. Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей.

Важно! При установке электромагнитного клапана нельзя возлагать на него основную регулирующую функцию. Он используется как вспомогательное устройство, а в качестве основного запорного устройство на участке трубопровода должен быть установлен шаровой кран или вентиль.

Видео:Тарахтит при отключении электромагнитных клапанов. Opel Astra HСкачать

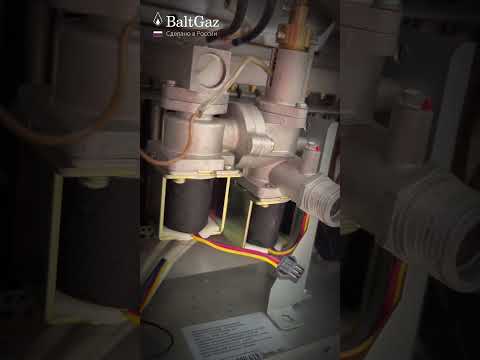

Как работает вентиль с соленоидом?

Состоит соленоидный электроклапан из:

• корпуса стального, чугунного, латунного либо полимерного;
• индукционной катушки с сердечником (соленоида);
• рабочего запорного элемента;
• уплотнителя;
• демпфирующей пружины.

Читайте также: Ваз 2115 реле зарядки где находится инжектор 8 клапанов

Индукционная катушка из меди внутри запорного устройства расположена в герметичном корпусе, куда воде доступ закрыт. Перекрытие либо открытие канала тока рабочей среды происходит за счет выдвигающегося под действием соленоида штока и мембраны.

В обесточенном состоянии под воздействием пружины вентиль полностью перекрывает канал тока либо оставляет его полностью открытым. Далее, после подачи напряжения на катушку, происходит смещение сердечника со штоком, в результате чего поперечное сечение данного протока увеличивается/уменьшается.

Общий принцип работы рассматриваемого электромагнитного клапана прост – движение штока происходит в нем за счет электромагнитной индукции. При протекании электрического тока по катушке, на находящийся в ее центре сердечник воздействует электромагнитное поле, сила и направление которого зависят от приложенного напряжения в вольтах.

В результате и происходит смещение запорного элемента и изменение проходного сечения вентиля.

Электроклапаны с низким управляющим напряжением рассчитаны на работу в трубопроводах малого диаметра и с малым напором рабочей среды. Сфера их применения достаточно ограниченна.

Зато такие вентили проще встраивать в систему управления на низковольтных полупроводниковых устройствах и подключать к различным микроконтроллерам. В водопроводах и контурах отопления частных домов обычно используют именно их.

Видео:Только не говори никому.. Как легко можно восстановить жидкокристаллический экран..Скачать

Конструктивные особенности

Устройство клапана состоит из полимерного или металлического корпуса, внутри которого находится соленоид, плунжер, шток и мембрана.

Материалом для исполнения корпуса служит пластик, либо нержавеющая сталь, латунь или чугун, что определяется сферой использования клапана. Например, металлический корпус используется в системах с химически агрессивными или высокотемпературными средами, тогда как пластиковые применяются для простой водопроводной питьевой или технической пресной воды. Мембраны и уплотнители клапана производятся из полимерных материалов на основе каучука и полиэтилена.

Рекомендуем ознакомиться: Что нужно для исправной работы воздушного клапана

Видео:Новый инжекторный двигатель сваебойной установки Стройматик СГК-200! Сократите расходы на топливоСкачать

Разновидности соленоидных электроклапанов

Существует несколько разновидностей рассматриваемого устройства. Классифицируются такие приборы по материалу изготовления корпуса, конструкции и положению в обесточенном состоянии запора внутри, типу уплотнителя и способу подключения к трубам.

Каждый из этих вариантов рассчитан на работу с определенной средой по составу, температуре и давлению. Подбирать соленоидный электроклапан надо внимательно. Если взять несоответствующий требованиям прибор, то долго он не прослужит.

По способу подсоединения соленоидные электроклапаны делятся на:

А по размеру они могут быть от 6 до 150 DN (от 1/8 до 6 дюймов). Вариант найдется для любого трубопровода.

Корпус рассматриваемых электроклапанов выполняется из:

У каждого из этих вариантов свои характеристики по давлению и температуре рабочей среды. Данные цифры следует внимательно изучать в паспорте прибора, чтобы не ошибиться с выбором. При этом для водопровода или отопления в частном доме подойдет любая из вышеперечисленных вариаций.

Классификация #1 — по внутреннему устройству

Клапаны по конструкции управляющего элемента делятся на три группы:

Электромагнитные клапаны в бытовом исполнении обычно делаются с мембраной. Это дешевый и надежный вариант, который без проблем справляется с регулировкой потока воды в бытовых системах отопления и водоснабжения.

Читайте также: Клапан егр мерседес вито где находится

Основное разделение соленоидных клапанов осуществляется по положению запорного механизма при обесточенном электромагните.

По этому параметру соленоидные электроклапаны делятся на:

• нормально закрытые, клапан закрыт (НЗ);
• нормально открытые, клапан открыт (НО);
• бистабильные.

В первом случае, пока на соленоид не подано напряжение, сердечник за счет давления пружины опущен вниз и тока воды нет. Во втором случае, при обесточенном состоянии прибора, канал наоборот полностью открыт, а закрытие его происходит только после подачи питания.

Видео:Как работает Clack V3818TB-01 для клапанов серии WS1TC. Это не этот, но смысл тот жеСкачать

Соленоидный электромагнитный клапан: где используется + виды и принцип работы

Помимо обычных ручных вентилей в магазине также можно увидеть соленоидный электромагнитный клапан автоматического действия. Он позволяет не только управлять током жидкостей и газов в трубопроводах на расстоянии, но и автоматизировать этот процесс.

Такие устройства различаются по внутренней конструкции и назначению. Однако принцип работы у всех них одинаков – закрытие/открытие крана происходит за счет срабатывания электромагнита.

В этой статье рассмотрим, зачем нужен такой клапан и как он работает. Также поговорим об основных разновидностях соленоидных электроклапанов.

Видео:Котика ударило током, 10 т. ВольтСкачать

Выводы и полезное видео по теме

Обзор устройства соленоидного клапана:

Как устроен и работает электроклапан на 220 В прямого действия:

Виды электромагнитных клапанов по принципу срабатывания:

Соленоидный вентиль дистанционного управления неприхотлив и надежен в работе. Он рассчитан на несколько десятков тысяч срабатываний (исправно проработает 20–25 лет) и не требует специализированного обслуживания.

Стоит такое устройство под воду в пределах 3–6 тысяч рублей, но помогает решить многие проблемы. При этом самостоятельно смонтировать его не сложно, надо лишь правильно выбрать подобный клапан по характеристикам и материалам.

Хотите дополнить изложенный выше материал полезными сведениями или указать на несоответствие или ошибку? Или хотите дать рекомендации по выбору оптимальной модели соленоидного электроклапана? Пишите, пожалуйста, свои советы и замечания в блоке комментариев.

Если у вас остались вопросы по теме статьи, задавайте их нашим экспертам внизу под этой публикацией.

• Электромагнитный клапан адсорбера — где он применяется?
• 1. Зачем же необходим клапан адсорбера.
• 2. Чем грозит выход из строя клапана для авто.
• 3. Как диагностировать неисправность клапана адсорбера.

Автомобиль – это крайне сложная система, состоящая из десятков тысяч элементов. На первый взгляд, обычному автомобилисту очень тяжело в ней разобраться. И это действительно так. Ведь даже опытные мастера не могут знать абсолютно все аспекты устройства и диагностики автомобиля. Поэтому даже в автосервисах существует отдельный мастер по ходовой части, отдельный мастер по электронике, отдельный мастер двигательной системы и отдельные мастера по других частях транспортного средства. Что уж говорить об обычных пользователях.

Несмотря на это всё, знать элементарные правила эксплуатации и диагностики некоторых автомобильных узлов всё же необходимо всем автомобилистам. Это поможет вовремя диагностировать возникшие проблемы и неисправности, а также вовремя с ними разобраться, обратившись к специалистам. Вовремя – это значит, пока небольшая неисправность не переросла в намного большую. А эта намного большая неисправность обходиться и в намного большую сумму денег. Так что вопрос самостоятельной диагностики транспортного средства имеет ещё и экономический подтекст. Рассмотрим особенности работы электромагнитного клапана адсорбера.

Зачем же необходим клапан адсорбера.

В автомобиле есть такое устройство под названием адсорбер. Оно представляет собой некую банку, которая наполняется активированным углём. Эту банку ставят на бензиновом баке и предназначается она для того, чтобы поглощать пары топлива. Пары топлива конденсируются при помощи угля и потом направляются в двигательную систему питания. Это помогает контролировать поступление в камеру сгорания нужного количества топливной смеси, и предотвращает попадание топливных паров сразу в атмосферу.

Читайте также: Замена седел клапанов рено логан

1. Клапан гравитации.

2. Датчик давления.

3. Фильтр угольного типа.

4. Соединительные трубки.

5. Электромагнитный клапан адсорбера.

Клапан гравитации отвечает за предотвращение перелива топлива в форс-мажорных обстоятельствах (к примеру, во время аварии). Датчик давления контролирует силу давления в бензиновом баке.

Фильтр угольного типа нужен для того, чтобы конденсировать излишки паров топлива. Соединительные трубки обеспечивают объединение всей системы в единый механизм, обеспечивая её целостность. Адсорбер для нормального функционирования требует наличия исправной и хорошо функционирующей системы вентиляции. Функцию вентиляции выполняет электромагнитный клапан адсорбера. Этот клапан устанавливается непосредственно на самом адсорбере.

Когда двигатель работает в режиме холостого хода, а также в холодную пору, то клапан адсорбера нередко издаёт странные звуки, похожие на стрекотание. Некоторые могут подумать, что эти звуки свидетельствуют о неисправностях газораспределительного механизма или роликов и о других проблемах. Как же точно узнать в чём причина стрекотания? Достаточно просто во время передвижения резко нажать на педаль газа. Если характер стрекотания не измениться, значит причина определённо в клапане адсорбера.

Видео:Чистка электромагнитного клапана газа (сердечника) в редукторе Tomasetto Alaska AT-09Скачать

Типы электромагнитных клапанов

В первую очередь электромагнитные клапаны делятся на две группы по типу рабочей среды:

— Воздух — пневматические клапаны; — Жидкости — клапаны для топливной системы и различных по назначению гидравлических систем.

По количеству потоков рабочей среды и особенностям работы клапаны делятся на два типа:

— Двухходовые — имеют только два патрубка. — Трехходовые — имеют три патрубка.

В двухходовых клапанах предусмотрено два патрубка — впускной и выпускной, между ними рабочая среда протекает только в одном направлении. Между патрубками находится клапан, который может открывать или перекрывать поток рабочей среды, обеспечивая ее подачу к агрегатам.

В трехходовых клапанах предусмотрено три патрубка, которые могут соединяться друг с другом в различных комбинациях. Например, в пневматических системах часто используются клапаны с одним впускным и двумя выпускными патрубками, и при различных положениях управляющего элемента сжатый воздух от впускного патрубка может подаваться на один из выпускных патрубков. С другой стороны, в клапанах ЭПХХ (экономайзера принудительного холостого хода) присутствует один выпускной и два впускных патрубка, которые обеспечивают подачу нормального атмосферного и пониженного давления на систему холостого хода карбюратора.

Двухходовые клапаны делятся на два типа по положению управляющего элемента при обесточивании электромагнита:

— Нормально открытые (НО) — клапан открыт; — Нормально закрытые (НЗ) — клапан закрыт.

По типу привода и управления клапаны делятся на два типа:

— Клапаны прямого действия — управление потоком рабочей среды осуществляется только силой, развиваемой электромагнитом; — Пилотные электромагнитные клапаны — управление потоком рабочей среды осуществляется частично за счет использования давления самой этой среды.

В автомобилях и тракторах чаще всего применяются более простые по конструкции клапаны прямого действия.

Также клапаны отличаются рабочими характеристиками (напряжением питания 12 или 24 В, условный проход и другие) и конструктивными особенностями. Отдельно стоит упомянуть о клапанах, которые могут собираться в блоки по 2-4 штуки — они благодаря определенному положению патрубков и крепежных элементов (проушин) могут объединяться в единую конструкцию с большим числом впускных и выпускных патрубков.
