Где устанавливаются термозапорные клапаны

— СП 54.13330.2011 «Свод правил. Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» (Разделы 1 (пункт 1.1), 4 (пункты 4.3-4.7, абзацы третий-шестой пункта 4.8, пункты 4.9-4.12), 5 (пункты 5.5, 5.8), 6 (пункты 6.2, 6.5, 6.6-6.8), 7 (пункты 7.1.2, 7.1.4-7.1.14, абзац второй пункта 7.1.15, пункты 7.2.1-7.2.15, 7.3.6-7.3.10, 7.4.2, 7.4.3, 7.4.5, 7.4.6), 8 (пункты 8.2-8.7, 8.11-8.13), 9 (пункты 9.2-9.4, 9.6, 9.7, 9.10-9.12, 9.16, 9.18-9.20, 9.22, 9.23, 9.25-9.28, 9.31, 9.32,), 10 (пункт 10.6), 11 (пункты 11.3, 11.4));

— СП 62.13330.2011 «Свод правил. Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (ред. от 10.12.2012) Разделы 1, 4 (пункты 4.12-4.14, 4.2, 4.5, 4.6, 4.10), 5 (пункты 5.1.2-5.1.4, 5.1.8, 5.2.1, 5.2.4, 5.3.2-5.3.5, 5.4.1-5.4.4, 5.5.2, 5.5.4, 5.5.5, 5.6.1-5.6.7, 5.7.2), 6 (пункты 6.2.3, 6.3.2-6.3.5, 6.4.1-6.4.4, 6.5.8, 6.5.9, 6.5.11, 6.5.13), 7 (пункты 7.1, 7.2, 7.4, 7.6-7.9), 8 (пункты 8.1.2, 8.1.4, 8.1.5, 8.1.7, 8.2.2-8.2.4), 9 (пункты 9.1.2, 9.1.6, 9.1.7, 9.3.2-9.3.4, 9.4.2-9.4.4, 9.4.7, 9.4.8, 9.4.15-9.4.17, 9.4.21-9.4.24), 10 (за исключением пункта 10.4.1).

В соответствии с п.7.3.6 СП 54.13330.2011 (обязательное требование с 1 июля 2015 года) системы газоснабжения жилых зданий следует предусматривать в соответствии с требованиями СП 62.13330.

В соответствии с п.7.1 СП 62.13330.2011 (обязательное требование с 1 июля 2015 года) газоиспользующее оборудование для приготовления пищи или лабораторных целей, приготовления горячей воды для бытовых нужд и отопления от индивидуальных источников теплоты, работающее на природном газе, допускается предусматривать в зданиях жилых многоквартирных, одноквартирных и блокированных жилых домов, общественных, в том числе административного назначения зданиях, а также в административных и бытовых зданиях.

В соответствии с п.7.2 СП 62.13330.2011 (обязательное требование с 1 июля 2015 года) оснащение газифицированных помещений жилых зданий (квартир) системами контроля загазованности и обеспечения пожарной безопасности может осуществляться по требованию заказчика.

Системы контроля загазованности и обеспечения пожарной безопасности с автоматическим отключением подачи газа в жилых зданиях при установке отопительного, водогрейного и климатического оборудования следует предусматривать:

— независимо от места установки — мощностью свыше 60 кВт;

— в подвальных, цокольных этажах и в пристройке к зданию — независимо от тепловой мощности.

На сеть газораспределения и сеть газопотребления, а также на связанные с ними процессы проектирования (включая инженерные изыскания), строительства, реконструкции, монтажа, эксплуатации (включая техническое обслуживание, текущий ремонт), капитального ремонта, консервации и ликвидации распространяется Постановление Правительства РФ от 29.10.2010 N 870 (ред. от 23.06.2011) «Об утверждении технического регламента о безопасности сетей газораспределения и газопотребления».

В соответствии с п.32 Постановления Правительства РФ от 19 ноября 2008 года N858 «О порядке разработки и утверждения сводов правил» для соблюдения требований технических регламентов и оценки соответствия своды правил применяют после внесения их в перечни национальных стандартов и (или) сводов правил, подлежащие утверждению и опубликованию в установленном порядке.

Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности сетей газораспределения и газопотребления», утвержденного Постановлением Правительства Российской Федерации от 29 октября 2010 г. N 870″, утвержден Приказом Росстандарта от 03.10.2011 N 5214 (ред. от 22.04.2013).

В данный перечень включен ГОСТ Р 52316-2005 «Национальный стандарт Российской Федерации. Техника пожарная. Клапаны термозапорные. Общие технические требования. Методы испытаний».

Соответственно, исходя из анализа вышеуказанных требований возможно сделать вывод о том, что в соответствии с п.7.2 СП 62.13330.2011 оснащение газифицированных помещений жилых зданий (квартир) системами контроля загазованности и обеспечения пожарной безопасности может осуществляться по требованию заказчика.

Системы контроля загазованности и обеспечения пожарной безопасности с автоматическим отключением подачи газа в жилых зданиях при установке отопительного, водогрейного и климатического оборудования следует предусматривать независимо от места установки — мощностью свыше 60 кВт.

Видео:Оборудование для безопасности Вашего дома. Безопасный газ.Скачать

Клапан термозапорный: назначение, установка

На газифицированных объектах обязательно присутствуют системы защиты от возможной утечки и возгорания газа. Причин тому может быть много, и одна из них – пожар в помещении. Пожар приводит к возрастанию температуры, которая может достигнуть предела воспламенения газа и повлечь к его взрыву. Чтобы этого не допустить, разработаны специальные клапаны отсечки подачи газа при возникновении пожара.

Видео:Клапан настроечный – зачем нужен и где устанавливается?Скачать

Клапан термозапорный: назначение

Автоматический тип клапана, который перекрывает газопровод, идущий ко всем устройствам, работающим на газу, во время пожара называется клапаном термозапорным. Благодаря этому устройству снижается риск взрывов, получения травм и физических разрушений.

Установка клапанов термозапорного действия КТЗ регламентирована нормативами, изложенными в правилах по безопасности пожарной. Они предписывают:

• Оборудовать любые типы магистралей природного газа, независимо от их сложности, разветвленности и количества приборов-потребителей системами термочувствительного контроля и отсечки подачи.
• Применять в качестве защитных устройств клапаны, рассчитанные на срабатывание при достижении температуры окружающей среды ста градусов по Цельсию.
• Устанавливать термозапорные модули на входе в помещение.

Клапаны имеют маркировку в виде КТЗ с числом после нее. Число указывает, каким должен быть диаметр подающей газ трубы, на которую можно установить этот клапан.

Видео:Клапан термозапорный КТЗ-25, КТЗ-001-25 муфтовый (внутр-внутр, гайка-гайка)Скачать

Принцип действия

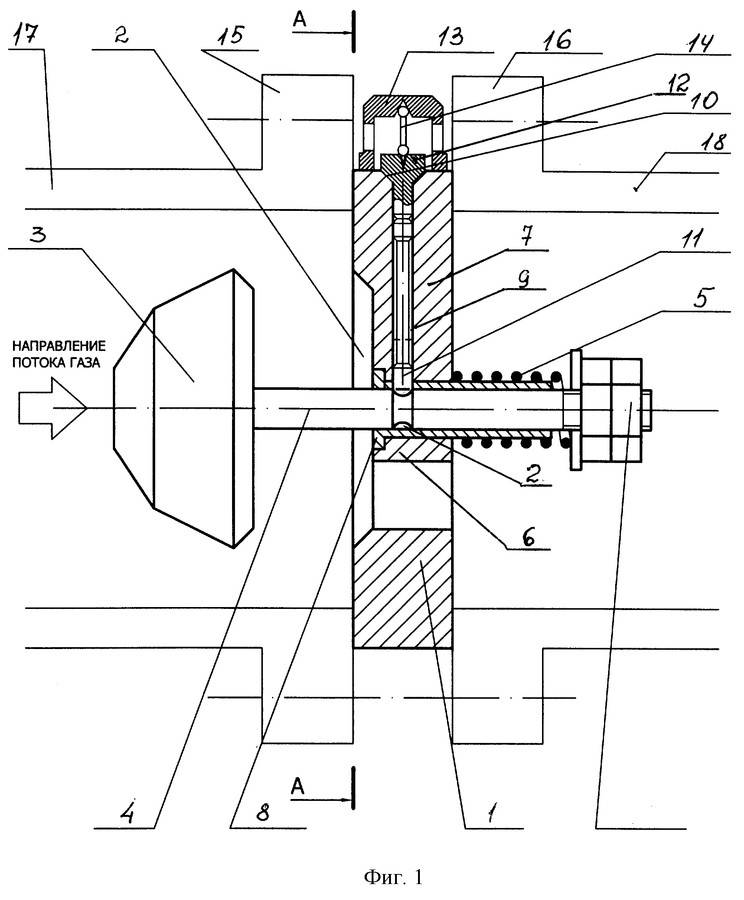

Клапан термозапорный состоит из корпуса с резьбовым соединением, плавкой вставки, пружинного механизма и элемента (затвора) в форме тарелки либо шара, запирающего канал.

В исходном состоянии при нормальной температуре в помещении запорный элемент клапана взведен и удерживается плавкой вставкой. При возгорании общая температура повышается, достижение ее отметки в 85-100 градусов приводит к расплавлению вставки и освобождению отсекающего механизма. Последний в свою очередь под действием пружины перекрывает канал движения газа.

Клапан термозапорный (КТЗ) может работать с любыми газами. После срабатывания его заменяют на новый. Возможна замена плавкой вставки на другую и дальнейшая эксплуатация изделия.

Видео:Противопожарные клапаны. Правила установкиСкачать

Правила установки

Чтобы надежно работал клапан термозапорный, необходимо придерживаться правил его установки:

• Клапаны на резьбовом соединении должны быть установлены в линиях с давлением не выше 0.6 МПа. Клапаны на фланцевом соединении выдерживают давление до 1.6 МПа.
• Проходная способность клапана должна быть не меньше проходной способности газовой линии.
• Устанавливать термозапорный клапан на газопроводе нужно в самую первую очередь, а далее остальную арматуру.
• КТЗ должен быть установлен внутри помещения и защищать арматуру, не рассчитанную на большой нагрев.
• Ось клапана может быть расположена в любом направлении.
• Следует учитывать поток газа, направление которого указано на корпусе устройства.
• Установка клапана в местах, близких к нагревательным элементам, температура воздуха возле которых может превышать 53 градуса, исключена.
• Вмонтированный клапан термозапорный должен быть проверен на отсутствие утечек.
• После установки КТЗ на него не должны оказывать дополнительное давление трубы, изгибая либо выкручивая устройство.
• Доступ к клапану должен быть свободным и ничем не загроможден.

Читайте также: Отсечные клапаны для пара

Видео:Клапаны термостатические - все секретыСкачать

Заключение

При покупке термозапорного клапана следует убедиться, не сработал ли механизм отсечки канала, что иногда бывает во время транспортировки. При сложной разводке газа внутри помещения и наличии нескольких потребителей топлива, расположенных в разных частях здания, рекомендуется установка нескольких клапанов запорных на каждую ветвь.

Видео:Термопара Устройство Неисправности Лайфхаки по ремонтуСкачать

Правила установки клапана термозапорного на газопроводе

Видео:Сигнализатор газаСкачать

Основные правила установки

От процесса установки зависит качество последующей работы клапана

Поэтому важно соблюдать правила при монтаже термозапорного клапана

Далее рассмотрим основные правила и нормы установки КТЗ на газопроводе:

Термозапорные устройства резьбового соединения должны устанавливаться только на линиях с давлением не больше 0,6 МПа

Клапаны фланцевого типа могут и должны быть применены на трубопроводах с давлением газа от 0,6 до 1,6 МПа.
Проходная способность газовой линии должна соответствовать проходной способности самого клапана.
Установка разрешена только внутри помещений для защиты арматуры, которая не рассчитана на большой нагрев.
Не допускается монтаж КТЗ там, где рядом стоящие элементы поднимают температуру окружающей их среды до 52 °C и выше.
По завершению процесса установки важно проверить клапан на отсутствие утечки.
Установленный клапан должен располагаться в месте, доступном для человека (для проверки и обслуживания).
Клапан не должен подвергаться различным воздействиям.. Также следует иметь ввиду, что при транспортировке термозапорных клапанов может произойти автоматическое срабатывание механизма. Поэтому, при выборе устройства, важно провести проверку механизма

Поэтому, при выборе устройства, важно провести проверку механизма

Также следует иметь ввиду, что при транспортировке термозапорных клапанов может произойти автоматическое срабатывание механизма

Поэтому, при выборе устройства, важно провести проверку механизма

Если разводка газа сложная, а потребителей горючего несколько, и объекты расположены в разных частях здания, то потребуется установить клапаны на каждую ветвь.

И хотя эта запорная арматура проходит тщательные и многочисленные проверки, а также является сертифицированной и разрешенной для использования по назначению, необходимо соблюдать каждое правило по их монтажу.

Видео:Клапан Термостатический Регулирующий Настроечный для отопления подключение радиатораСкачать

Установка прибора на трубу

Работы по внедрению запорного клапана в систему осуществляются только мастером — сотрудником газовой службы или индивидуальным предпринимателем. Обязательно наличие у него специального допуска на выполнение подобного вида работ и разрешительной документации.

Выбирая место для монтажа, необходимо учитывать удобство доступа к ручному взводу.

Специалист сначала перекроет подачу газа, затем врежет прибор, проверит работоспособность оборудования и проведет инструктаж по обслуживанию конструкции

• перед газовым счетчиком, если его конструкция не предусматривает использование отсекателя на вводе для его отключения;
• перед бытовым газовым прибором — печкой, колонкой, котлом;
• на вводе магистрали в помещение, если в нем есть газовый счетчик с отключающим устройством на расстоянии не менее 10 м от точки ввода.

Чтобы монтаж клапана произошел быстро и качественно, стоит заранее позвонить мастерам и уточнить, понадобятся ли дополнительные расходники. Если да, целесообразно купить их заранее. Пространство, где будут проводиться работы, необходимо освободить, а кухонные поверхности, технику — накрыть брезентом, мешковиной или другими, не склонными к горению, материалами.

Выполняя монтаж, специалисты должны строго придерживаться требований стандартов, регламентирующих документов. Рекомендуется также руководствоваться паспортами и инструкциями от завода-изготовителя к приборам.

Видео:Esbe трёхходовой для тёплого пола, зачем он нужен.Скачать

Назначение отсечного клапана

Эта арматура относится к запорной и используется для перекрытия трубопровода при возникновении нештатной ситуации во время его работы. Устройства могут применяться не только в промышленности, но и в быту. Чаще всего их устанавливают в системах очистки воды обратным осмосом. Здесь его роль заключается в защите приемной емкости от перелива.

Так как повышение давления на выходе из фильтра ухудшает качество воды, то проверку (контроль) работы системы осуществляет 4-ходовой клапан. При возникновении такой ситуации происходит перекрытие линии подачи жидкости на фильтр до момента снижения давления (уровня) в баке.

Поплавковые отсечные клапаны применяются на АЗС для защиты топливных танков во время слива ГСМ с бензозаправщика. На атомных электростанциях быстродействующая отсечная арматура используется в локализующих системах безопасности для защиты персонала и окружающей среды от радиоактивных выбросов во время аварии в гермооболочке. При превышении параметров, характеризующих условия нормальной эксплуатации, по сигналу от датчиков срабатывает отсечная арматура, герметизируя оболочку реактора.

На магистральных водопроводах устанавливают шаровые быстрозапорные вентили с электрическими однооборотными приводами. При разрыве трубы увеличивается скорость движения воды, что формирует сигнал к закрытию отсекателя. Чтобы перекрыть поток и повернуть запорный орган на 90°, потребуется несколько секунд.

Видео:Обратный клапан, нужно ли устанавливать в квартире?Скачать

Особенности и виды бытовых датчиков газа

По своей сути датчик утечки газа представляет собой небольшое, иногда мобильное устройство, которое реагирует на изменение состава воздуха в помещении. Специальный запорный элемент (клапан), дополняющие прибор, дает возможность вовремя останавливать подачу топлива, если его избыток обнаружен в воздухе.

Устройство для контроля протечки газа, снабженное запорным клапаном, может оповещать владельцев об утечке с помощью звуковых или световых сигналов. Некоторые модели могут работать в системе «Умный дом».

Наличие отсекателя делает работу газоанализатора предельно автономной: датчик без участия человека самостоятельно перекроет подачу газа, что особенно удобно, если владельцев жилья нет дома. Дополнительно современные устройства могут включить принудительную вентиляцию в помещении и передать сигнал о возникновении аварийной ситуации в соответствующие службы.

Само устройство состоит из основных функциональных узлов.

• первичныйпреобразователь — датчик, который улавливает газ в окружающем воздухе и фиксирует его концентрацию;
• измерительныймодуль — считывает информацию с первичного преобразователя и сравнивает ее с допустимыми номинальными величинами;
• исполнительный узел — клапан, который непосредственно останавливает подачу голубого топлива;
• элемент питания — сетевой блок, аккумулятор или гальванический элемент.

Датчик может реагировать на различные виды газов, благодаря чему детекторы можно классифицировать по типу поглощаемого топлива.

Приборы могут быть следующего типа:

• анализаторы содержания природного газа;
• детекторы углекислого газа;
• датчики по выявлению угарного газа;
• комбинированные устройства, реагирующие на разные газы.

Последний тип является более популярным, так как дает возможность в полной мере отслеживать безопасность состава воздуха.

Дополнительно современные приборы разделяют и по способу определения концентрации газа:

1. Каталитические газоанализаторы (или термокаталитические) – у них поверхность чувствительного элемента покрыта слоем катализатора (диоксидом олова, платины, палладия). Газ, концентрация которого повышается при утечке, окисляется кислородом воздуха, что вызывает нагрев. Что, в свою очередь, является сигналом для срабатывания датчика.
2. Полупроводниковые детекторы срабатывают при резком понижении сопротивления чувствительного элемента, выполненного на основе оксида олова. Сопротивление снижается при повышении концентрации СО, который доокисляется. Для обеспечения быстродействия сенсора в его конструкции предусмотрен нагреватель – резистивный слой из инертных материалов.
3. Электрохимические датчики с твердотельным или жидким электролитом – у первых используется твердый электролит связке с нагревателем, а у вторых в качестве чувствительного элемента выступает кислотный или щелочной раствор.
4. Инфракрасные датчики устанавливают текущую концентрацию топлива, анализируя среду, которая находится в пределах инфракрасного спектра.

Читайте также: Решетка приточная регулируемая с клапаном рэд р1 крв

По способу питания газоанализаторы бывают проводными и беспроводными. Первые работают от сети и зависимы от наличия электроэнергии. Датчики второго типа функционируют благодаря аккумулятору, являются более надежными благодаря своей автономности.

Оснащение прибора клапаном-отсекателем значительно расширяет функционал устройства и делает его эксплуатацию более рациональной. Ведь всего один вовремя сработавший запорный клапан может спасти десятки жизней. Поэтому на принципах работы этого узла стоит остановиться подробнее.

Видео:Клапан электромагнитный прямого действия нормально закрытый и нормально открытыйСкачать

Письмо МЧС России № 18/3/320 от 03 декабря 2003г.

Приказом Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий от 18 июня 2003 г. № 313 (зарегистрирован в Минюсте РФ 27 июня 2003 г. регистрационный № 4838) утверждены и введены в действие с 30 июня 2003 г. Правила пожарной безопасности в Российской Федерации (ППБ 01- 03).

В соответствии с пунктом 84 указанных выше правил «Трубопроводы, подводящие газ к бытовым и промышленным приборам для его сжигания, на вводимых в эксплуатацию после завершения строительства, капитального ремонта, реконструкции и (или) технического перевооружения объектах, должны быть оборудованы термочувствительными запорными устройствами (клапанами), автоматически перекрывающими газовую магистраль при достижении температуры среды в помещении при пожаре 100°С. Указанные ycтpoйcтвa (клапаны) должны устанавливаться в помещении непосредственно перед краном на газовой магистрали.

Термочувствительные запорные устройства (клапаны) не устанавливаются в зданиях V степени огнестойкости, а так же в зданиях, газопроводы которых оборудованы электромагнитными клапаном, размещенным за пределами здания и перекрывающим газопровод про срабатывании газового анализатора или автоматической пожарной сигнализации. Термочувствительные запорные устройства (клапаны) не устанавливаются так же в зданиях опасных производственных объектов, газопроводы которых оборудованы электромагнитным клапаном, а помещения с установками для сжигания газа защищены автоматическими установками пожаротушения».

При реализации указанного требования органами государственного пожарного надзора и нормативно-техническими подразделениями ГПС следует иметь в виду, что:

а) термочувствительный запорный клапан следует устанавливать непосредственно в помещении (независимо от наличия в нем обслуживающего персонала) на максимально возможной высоте расположения от пола помещения, перед газовым счетчиком, в местах неэкранированных от объема помещений производственного оборудования, мебелью и др.

б) в соответствии с п. 11.1. СНиП 2.04.08-87 «Газоснабжение» технические изделия, предусмотренные в проектах систем газоснабжения, должны соответствовать требованиям государственных стандартов или технических условий, утвержденных и прошедших государственную регистрацию в установленном порядке.

в) СНиП 2.04.08-87 «Газоснабжение» (п.п. 6.13 и 6.17) и СНиП 42-01-2002 (п. 7.9) уже предусмотрены требования по обеспечению отключающими устройствами на вводе газопровода внутри помещения на газопроводах в производственных помещениях промышленных и сельскохозяйственных предприятий, предприятий бытового обслуживания производственного характера, жилых домах и общественных зданиях. Термочувствительный запорный клапан является одной из разновидностей отключающих устройств и поэтому может устанавливаться в жилых и промышленных зданиях на основании требований указанных выше пунктов СНиП и не требует включения в эти нормы изменений и дополнений.

г) указанные клапаны выпускаются с условным проходом от Dy15 до Dy200, с резьбовым присоединением для давления до 0,6 MПa (6 кг/см ²) и с фланцевым присоединением для давления 1,6 МПа (16 кг/см ²).

д) на клапаны термочувствительные запорные не требуется получения технического свидетельства Государственного комитета Российской Федерации по жилищной и строительной политике, так как в соответствии с п. 5 «Порядка подтверждения пригодности новых материалов, изделий, конструкций и технологий для применения в строительстве», утвержденного постановлением Госстроя РФ от 1 июля 2002 г. № 76 «О порядке подтверждения пригодности новых материалов, изделий, конструкций и технологий для применения в строительстве» новая продукция, разработанная и поставляемая в соответствии с техническими условиями, утвержденными в установленном порядке не требует проверки и подтверждения пригодности.

е) клапаны выпускаются полнопроходного сечения (при их использовании приводят к минимальным потерям давления в газопроводе) и обеспечивают после срабатывания герметичность газопроводов до достижения температурой среды в помещении 900 °С.

ж) термочувствительные запорные клапаны выпускаются для температуры окружающей среды от -50 °С до +45 °С и полным сроком службы не менее 30 лет.

Видео:Предохранительный клапан. Устройство и принцип работыСкачать

Электромагнитные газовые клапаны

Устройства этого типа относятся к арматуре трубопроводной и применяются в целях распределения потока газа и его отсечки при необходимости. Они получили широкое применение как в индивидуальном газовом оборудовании, так и в промышленном. Управление устройством происходит автоматически под действием напряжения.

Электромагнитные газовые клапаны ставят на входе газопровода перед такими потребителями:

• котлы;
• газовые колонки;
• газовые печи;
• автомобильное газобаллонное оборудование;
• ввод трубы в многоэтажный дом.

Большинство клапанов для газа имеют закрытую конструкцию, то есть при отсутствии напряжения клапан перекрывает трубу.

Видео:устройство газконтроляСкачать

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.

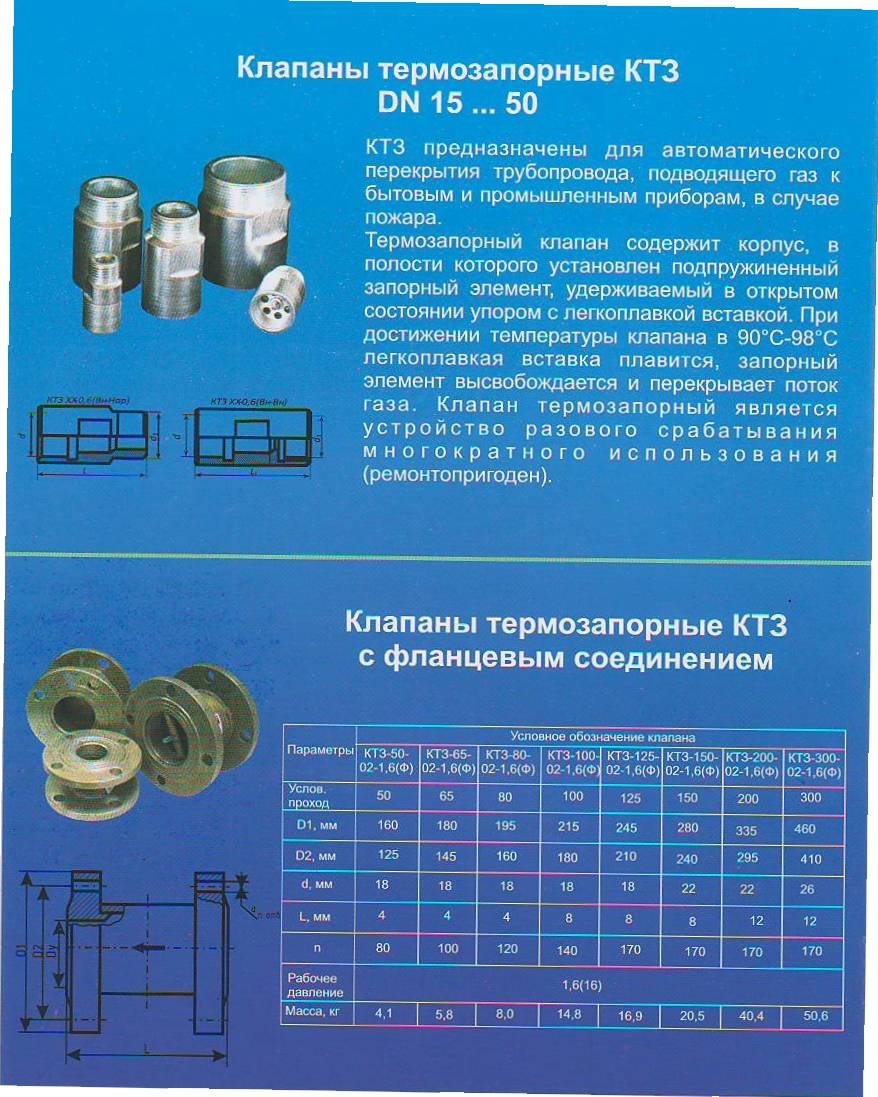

Термозапорный клапан резьбового типа. Применяется для оборудования с меньшим давлением (до 0,6 МПа). Они чаще всего используются для бытовых нужд

КТЗ фланцевого типа, который используется в трубопроводах с высоким давлением (приближенным к максимуму). Чаще применяется на промышленных объектах

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

• На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
• Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
• Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.

Читайте также: Как регулировать клапана ваз 2109 карбюратор

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

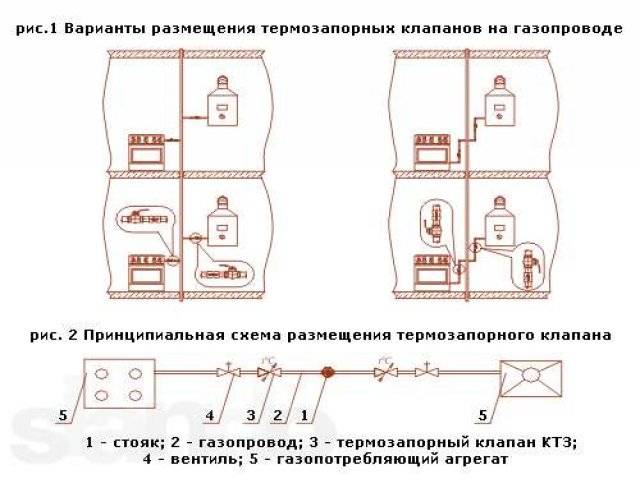

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование

Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе

Термозапорный клапан с резьбовым соединением. Стрелки на стальном элементе при выполнении монтажа на газопровод должны соответствовать направлению потока газа

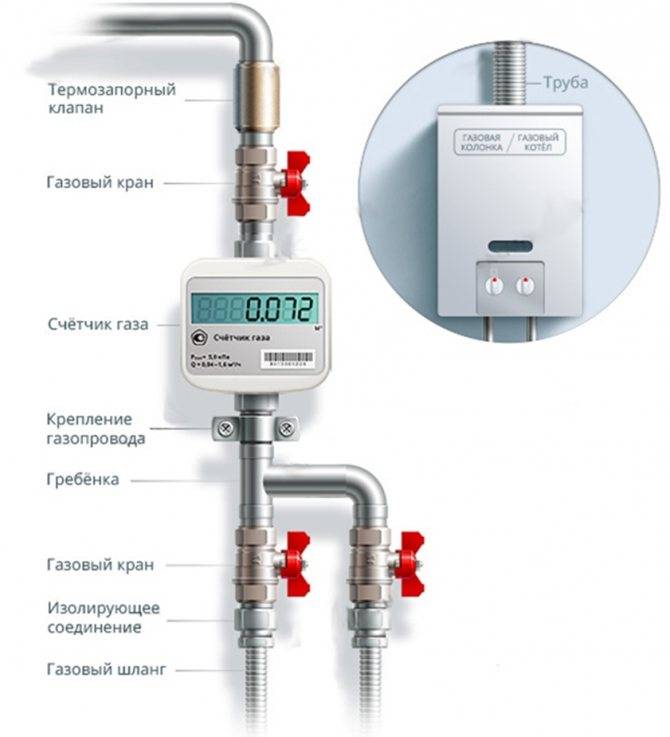

Здесь видно расположение КТЗ на трубопроводе. Монтаж клапана в обязательном порядке выполняется первым на вводе газопровода, либо на отводе от стояка

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

Видео:Принцип работы электромагнитного нормально открытого клапанаСкачать

Виды и особенности

Магнитные газовые клапана “Lovato” серии ВН очень разнообразны по принципам работы и особенностям своего применения. Существует несколько видов и способов классификации данного устройства.

• нормально открытые (НО). Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где топливо должно подаваться постоянно и перекрываться лишь в экстренных случаях;
• нормально закрытые (НЗ). Такие устройства прямо противоположны предыдущей подгруппе. Из задача перекрыть подачу газа после исчезновения электрического импульса. Их удобно устанавливать на бытовые газовые приборы, к примеру, водонагревательные колонки;
• универсальные – после отключения электричества могут оставаться как в закрытом, так и в открытом положении.

Внутреннее устройство клапана

Принципы движения затворов:

• прямое действие предусматривает приведение в действие затвора исключительно движением сердечника;
• непрямое действие предполагает, что затвор может быть приведен в действие не только движением сердечника, но и ходом самого газа. Такой подвид дросселей Lovato серии ВН выгодно для систем с большим потоком прохождения топлива.

• двухходовые – клапана, в которых есть лишь два отверстия: входное и выходное. Данный тип используют в тех случаях, если требуется лишь подавать или перекрывать подачу газа в трубопроводе;
• трехходовые – устройства с тремя отверстиями: одним входным и двумя выходными. Он удобен в тех случаях, когда нужно не только перекрывать, но и перенаправить поток газа в системе;
• четырехходовые клапана имеют одно входное и три выходных отверстия. Они позволяют не только перекрыть или перераспределить газовый поток, но и подключиться к дополнительным системам.

Как выбрать электромагнитный газовый клапан?

Чтобы выбрать электромагнитный газовый клапан “Lovato” серии ВН, нужно определиться, где он будет использоваться и, следовательно, какими свойствами должен обладать.

Отсекающие клапана с пневмоприводом

При выборе данного устройства обращаем внимание на следующие характеристики:

Электрообслуживание. Лучше выбирать клапана с малой мощностью и искробезопасностью, или с дополнительной ручной регулировкой. Давление

При выборе клапана нужно обратить внимание на трубопроводе. Оно не должно быть выше, чем номинальное давление дополнительного оборудования

Высокое давление может повредить механизм. Окружающая среда. Не стоит пренебрегать внешними условиями, в которых будет эксплуатироваться клапан. Характеристики самого устройства должны обязательно совпадать с условиями окружающей среды, такими как влажность, перепады температур, вибрация, попадание прямых солнечных лучей и прочие условия, отличные от нормальных. Внешняя среда может пагубно влиять как на весь механизм в.целом, так и на его отдельные элементы. Напряжение в сети. На этот параметр стоит обратить особое внимание, так как высокое или низкое напряжение может привести к неправильной работе или, даже, выходу из строя механизма клапана.

Цены на электромагнитные клапана “Lovato” серии ВН колеблются в зависимости от размера, типа и области применения. К примеру, цена оборудования для газовой колонки находится в пределах 4-10 долларов, а для ГБО автомобиля – от 10 до 15 долларов.

Электромагнитные газовые клапаны отличаются способом подключения, эксплуатационного давления, а также средой установки и мощностью электропитания привода

Аналогичные устройства, предназначенные для промышленной сферы, обходятся в несколько раз дороже.

Нюансы монтажа

Электромагнитный клапан “Lovato” серии ВН устанавливают в помещениях после газового вентиля. Перед ним рекомендуется установить фильтр во избежание засорения самого клапана

При установке оборудования следует обратить внимание на стрелку на корпусе. Она должна показывать направление движения газа

Газовый трубопровод, на котором устанавливается дроссель, должен располагаться строго вертикально или горизонтально. На трубопроводы с малым диаметром клапана устанавливаются посредством резьбы, с большим – с использованием фланцев.

Видео:Установка и регулировка термоголовки\ термостатического клапана на радиатор.Скачать

Для чего нужен газовый электромагнитный клапан и как он устроен?

Электромагнитный газовый клапан – это устройство, позволяющее управлять подачей природного газа в автоматическом режиме. После того, как реле клапана включает подачу электричества на катушку, якорь втягивается и поднимает плунжер, открывая свободный ход газа в рабочую зону.

После отключения напряжения плунжер, за счет пружины клапана, возвращается в свое положение и перекрывает канал, между входным и выходным штуцерами, перекрывая ход газа. Основное назначение такого устройства – распределение и регулировка подачи газа в трубопроводах, котлах, колонках и прочих устройствах.

Видео:Клапаны термозапорные КТЗ-15, КТЗ-20, КТЗ-25Скачать

Тонкости выбора газового анализатора

Подбор и покупка газового анализатора с отсекающим клапаном требуют ответственного подхода. Не стоит экономить на датчике, ведь подобная техника должна служить годами. Поэтому поиск самого дешевого прибора не всегда оправдан.

Для бытовых условий пользователи чаще всего выбирают датчики, реагирующие на вытекание именно природного газа, который поступает в квартиры по магистрали либо находится в сжиженном состоянии в баллонах.

Кроме типа поглощаемого прибором типа газа пользователю стоит обратить внимание и на такие важные характеристики, присущие качественному анализатору:

• предельное значение концентрации газа, при котором устройство сигнализирует об аварии;
• способность анализировать содержание газа в объемной и массовой доле в воздухе;
• возможность фиксирования текущего состояния воздуха в нескольких точках помещения;
• автономность работы и ее время;
• возможность отслеживания повышения концентрации различных видов газа.

Не менее важную роль играет репутация производителя и отзывы реальных пользователей. Подробные обзоры газоанализаторов помогут подобрать оптимальную модель для конкретных условий.

🌟 Видео

Обратный клапан компрессора. Можно ли поставить сантехнический клапан на компрессор.Скачать

Клапан термозапорный КТЗ-50, КТЗ-001-50-00, КТЗ-001-50-01, КТЗ-50МСкачать

Как поставить обратный клапан на насос!?Скачать

Трехходовой клапан. Устанавливаем правильно.Скачать
