Гидравлический распределитель — устройство, принцип работы

Гидравлический распределитель — устройство, которое служит для изменения направлений потока рабочей жидкости в гидроприводе, при наличии внешнего сигнала.

Переключая распределитель можно менять соединение гидравлических линий, направляя рабочую жидкость к выбранным гидравлическим агрегатам.

Видео:Гидрораспределитель. Управление гидроцилиндром с помощью гидравлического распределителяСкачать

Типы гидрораспределителей

В зависимости от типа запорно-регулирующего элемента различают клапанные и золотниковые распределители.

• Золотниковые
  • Прямого действия
    • Ручное управление
    • Механическое управление
    • Электрическое управление
    • Гидравлическое управление
    • Пневматическое управление
    • Электрогидравлическое управление
    • Прямого действия
      • Ручное управление
      • Механическое управление
      • Электрическое управление
      • Гидравлическое управление
      • Пневматическое управление
      • Электрогидравлическое управление

      Видео:Редукционный гидравлический клапан VRPRLСкачать



      Золотниковые распределители

      Клапанные распределители обеспечивают лучшую герметичность, они способны работать при большем давлении чем золотниковые.

      Распределители с золотником более компактны, они позволяют обеспечить плавное перекрытие рабочих окон, что важно при наличии больших инерционных масс.

      Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение.



      Число положений гидравлического распределителя

      Количество вариантов вариантов соединения гидролиний распределителем называют числом положении. Наибольшее распространение получили двух- и трехпозиционые распределители.

      Нейтральным называют положение, при котором золотник устанавливается в неактивном состоянии под воздействие посоятнно действующих сил (например усилия пружины).

      Количество подводимых линий

      Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:

      • p — давление
      • t — слив
      • a — выход а (например, подвод жидкости в поршневую полость гидроцилиндра)
      • b — выход b (например, подвод рабочей жидкости в штоковую полость гидравлического цилиндра)

      Видео:Дивертор с электромагнитным управлением. Клапан DVS6 и SVV 90Скачать



      Устройство и принцип работы гидрораспределителя

      Рассмотрим устройство четырехлиненйного трехпозиционного распределителя, запертого в нейтральном положении.

      Принцип работы гидравлического распределителя 44 схемы продемонстрирован на видео.

      В корпусе распределителя выполнены каналы для подвода жидкости. Золотник устанавливается в отверстие, расточенное в корпусе.



      Золотник распределителя — деталь, как правило цилиндрическая, на которой выполнены пояски, канавки, проточки, необходимые для разделения или соединения различных каналов, выполненных в корпусе распределителя.



      В нейтральном положении золотник удерживается с помощью пружин, в этот момент он запирает линию Р. При наличии управляющего сигнала, электромагнит 1 переместит золотник вправо. В этом положении золотник соединит каналы p и a, t и b. При отсутствии управляющего сигнала, пружины вернут золотник в нейтральное положение. При наличии электрического сигнала на электромагните 2 золотник переместится влево, соединяя каналы p и b, t и a.



      Переместить золотник влево

      Переместить золотник в нейтральное положение

      Переместить золотник вправо

      Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать



      Способы управления гидравлическими распределителями

      По способу управления различают гидравлические распределители с механическим, ручным, электромагнитным, гидравлическим пневматическим управлением. В ГОСТе 24679-81 указаны диаметры условных проходов гидравлических распределителей — 6, 10, 16, 20, 32 мм. Сочетания условных проходов и способов управления отмечены в следующей таблице.



      Видео:Пневмораспределитель - устройство и принцип работы.Скачать



      Обозначения гидравлических распределителей

      В обозначении распределителя через дробь указывается количество основных линий, подводимых к распределителю, и позиции. Например четырехлинейный трехпозиционный распределитель будет обозначаться 4/3. Также в обозначении распределителя указывается номер схемы (см. таблицу ниже).

      Гидравлическая схема распределителя



      На гидравлической схеме гидравлический распределитель обозначается рядом прямоугольников, каждый из которых обозначает отдельную позицию распределителя.

      В каждом прямоугольнике линиями показано какие каналы соединит распределитель в данном положении.

      Подробнее узнать том как читать гидросхемы с распределителем можно узнать в статье как читать гидравлические схемы.

      Согласно ГОСТ 24679-81 выпускаются следующие схемы гидравлических распределителей.



      Распределители 64, 44, 574, 34 схемы являются одними из самых распространенных. Распределитель 64 схемы в нейтральном положении позволяет разгрузить насосную станцию, отправляя рабочую жидкость на слив.

      Основные исполнения распределителей по гидросхеме



      Используя данные, представленные в таблице, можно сделать вывод о соответствии схем распределителей:

      • 14 схеме по Российской классификации соответствуют распределители Atos 0710, Duplomatic S2, Parker 2C, Caproni 00, Rexrot H
      • 24 схеме соответствуют распределители Atos 0718, Duplomatic S10, Parker 6С, Caproni 05, Rexrot M
      • 34 схеме соответствуют распределители Atos 0713, Duplomatic S3, Parker 4C, Caproni 04, Rexroth J
      • 44 схеме соответствуют распределители Atos 0711, Duplomatic S1, Parker 1C, Caproni 01, Rexroth EB
      • 64 схеме соответствуют распределитли, Atos 0714, Duplomatic S4, Parker 9C, Caproni 02, Rexroth G и т.д
      • 574 схеме соответствуют распределители Atos 0630/2, Duplomatic TA002, Parker 30B, Caproni 11, Rexroth C

      Видео:Гидрозамок - управляемый обратный клапанСкачать



      8.2. Гидроаппараты с электрическим пропорциональным управлением

      Видео:Распределители. Как читать на схемах.Скачать



      8.2.1. Клапаны давления

      Использование клапанов давления с пропорциональным управлением позволяет при необходимости непрерывно регулировать давление в различных линиях гидросистемы посредством электрического сигнала.

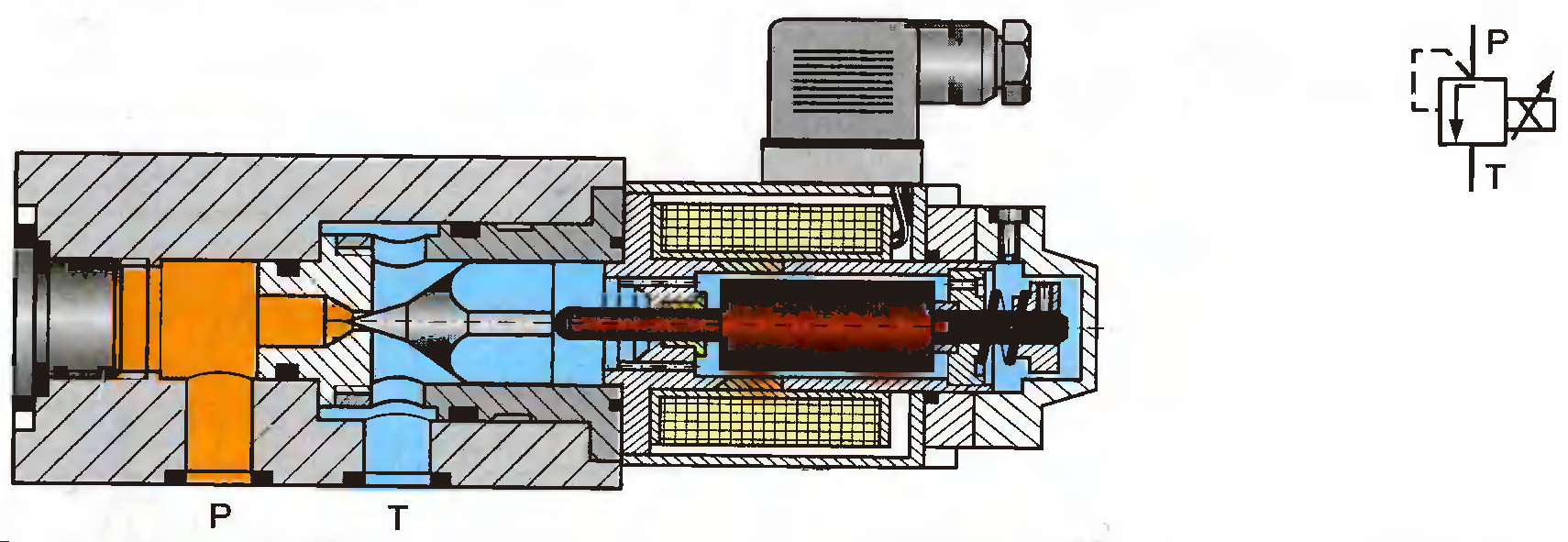

      Рис. 8.6. Предохранительный клапан прямого действия с пропорциональным управлением

      Принципы действия клапанов давления с пропорциональным управлением аналогичны принципам, заложенным в основу работы рассмотренных выше клапанов с ручной настройкой, с той разницей, что сжатие настроечных пружин в них осуществляется посредством пропорциональных магнитов, а не посредством вращения регулировочных винтов.

      В некоторых конструкциях настроечные пружины отсутствуют, а требуемое усилие на ЗРЭ клапана передается непосредственно от пропорционального магнита (рис. 8.6).

      В клапанах давления непрямого действия пропорциональные магниты управляют ЗРЭ клапанов первого каскада (рис. 8.7).

      Давление в контролируемой гидролинии А определяется давлением настройки клапана первого каскада 1 давление срабатывания которого задается входным электрическим сигналом на пропорциональный магнит.



      Рис. 8.7. Предохранительный клапан непрямого действия с пропорциональным управлением

      Когда давление в линии А превышает заданный уровень, ЗРЭ пилотного клапана 1, поднимается с седла и часть жидкости из линии А через клапан первого каскада сливается в линию В. В пружинной полости основного ЗРЭ давление падает, усилие от создавшегося перепада давления поднимает его с седла — срабатывает клапан второго каскада 2. Жидкость перетекает из линии А в линию В, давление в линии А поддерживается на заданном уровне.

      Иногда предохранительные клапаны непрямого действия с пропорциональным управлением дополнительно снабжают клапаном предельного давления 3, которые защищают гидросистему от превышения давления выше допустимого значения при сбое электронной системы управления.

      Принцип действия трехлинейного редукционного клапана с пропорциональным управлением, (рис. 8.8). Данное конструктивное решение лежит в основе клапанов первого каскада гидравлических распределителей непрямого действия с пропорциональным управлением.



      Рис. 8.8. Редукционный клапан прямого действия с пропорциональным управлением

      При подаче электрического сигнала управления якорь 1 сдвигает втулку 2 на величину, пропорциональную величине управляющего сигнала. Через каналы, выполненные во втулке 2 жидкость из канала Р поступает в канал А. С ростом давления в канале А втулка 2 начинает смещаться в сторону магнита и при достижении заданного уровня давления, каналы Р и А разъединяются. Величина давления в канале А будет определяться силой, которую развивает пропорциональный магнит. Если давление в канале А начнет превышать заданное значение, дальнейшее смещение втулки 2 в сторону магнита приведет к соединению каналов А и Т и давление в канале А останется на заданном уровне.

      Видео:Предохранительный клапан. Устройство и принцип работыСкачать



      8.2.2. Гидрораспределители

      Являясь дросселирующими, гидрораспределители с пропорциональным управлением конструктивно похожи на дискретные распределители, но, в отличие от них, сочетают в себе две функции:

      пуск, останов и изменение направления потока рабочей жидкости (обеспечиваются и дискретными распределителями);



      Рис. 8.9. 4/3-гидрораспредепитель прямого действия с пропорциональным управлением

      Управление расходом посредством гидрораспределителей обеспечивается благодаря двум особенностям, которые отличают распределители с пропорциональным управлением от дискретных распределителей — возможность смещения золотника распределителя на величину пропорциональную величине управляющего электрического сигнала и плавное изменение площади их проходного сечения за счет выполнения на буртиках золотника проточек, спрофилированных особым образом.

      Наличие проточек позволяет менять площадь проходного сечения прораспределителя во всем диапазоне, в то время как буртики золотника с положительным перекрытием остаются в контакте с кромками цилиндрических расточек в корпусе (рис, 8.9). Таким образом, во время работы гидрораспределителя осуществляется дросселирование потоков жидкости во всех каналах (Р — А, В — T, или Р — В, А — Т).

      Управляется гидрораспределитель следующим образом: если управляющий электрический сигнал в виде напряжения имеет отрицательное значение, ток поступает на магнит В, золотник смещается влево на величину пропорциональную силе тока и осуществляет коммутацию Р — А, В — Т. Если управляющее напряжение имеет положительное значение, ток поступает на магнит А (Р — В, А — Т). При отсутствии электрического сигнала управления золотник под действием центрирующих пружин устанавливается в нейтральную позицию (все каналы перекрыты).

      В зависимости от требований, предъявляемых к конкретному приводу, применяют распределители с различными расходными характеристиками, вид которых определяется формой проточек на буртиках золотника (рис. 8.10).

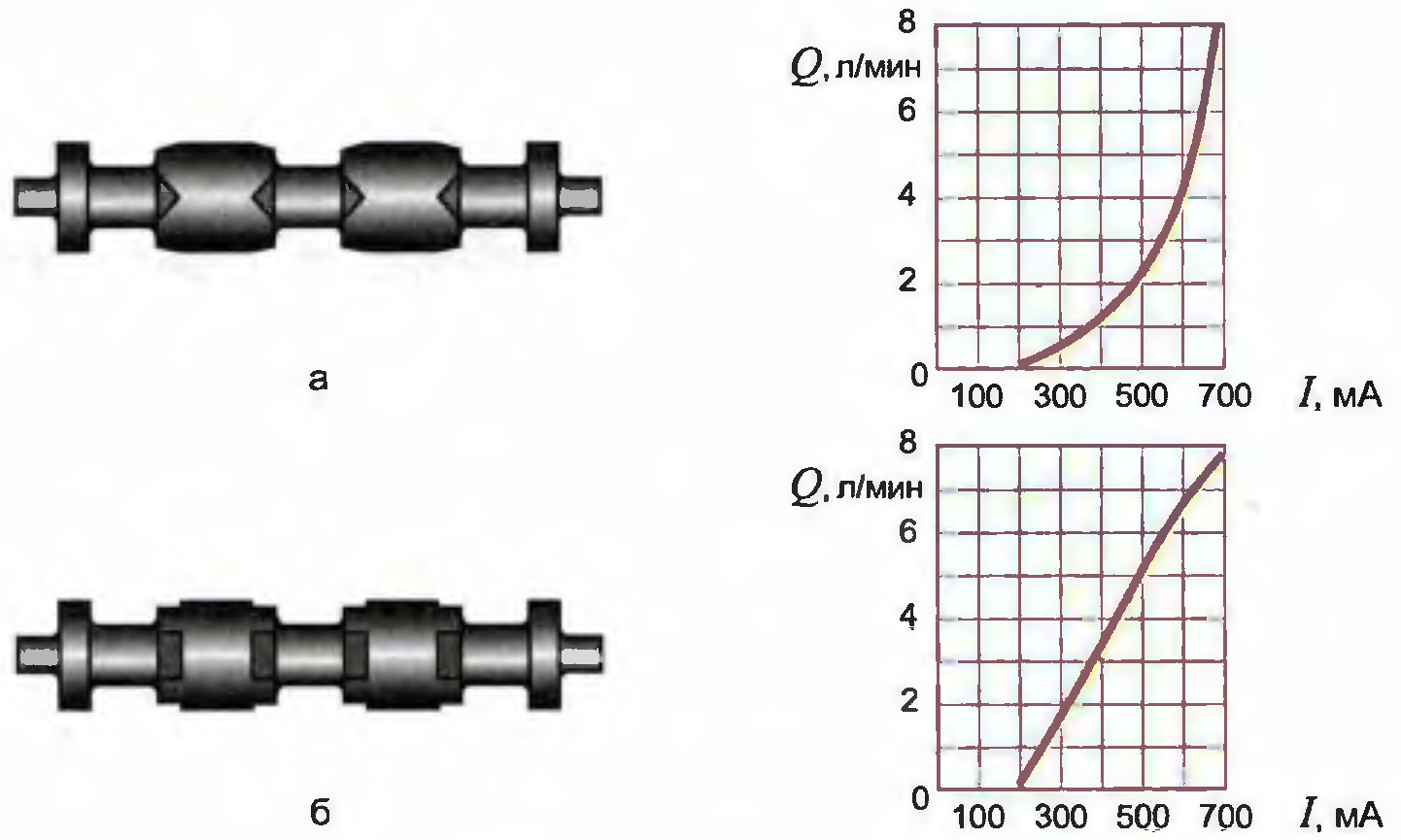

      Рис. 8.10. Зависимость расходных характеристик распределителей от формы проточек

      Так распределитель, на буртиках золотника которого выполнены проточки треугольной формы (рис. 8.10, а), имеет расходную характеристику в виде параболы, а золотник с прямоугольными проточкам на буртиках обеспечивает почти линейную расходную характеристику распределителя (рис. 8.10, б).

      Как и в дискретных распределителях, прямое управление применяется для аппаратов с условным проходом до 10 мм. При больших значениях условных проходов применяют распределители с пилотным управлением (рис. 8.11).



      Рис. 8.11. Гидрораспределитель с пропорциональным пилотным управлением

      Как правило, в качестве пилота применяют сдвоенные трехлинейные редукционные клапаны с пропорциональным управлением 1. В исходном положении, при отсутствии управляющих сигналов на пропорциональных магнитах пилотного клапана, обе пружинные полости основного распределителя 2 (распределителя второго каскада) связаны со сливом, его золотник 3 находится в нейтральной позиции под действием центрирующих пружин. При подаче управляющего электрического сигнала, например на магнит В пилотного клапана 1, давление в левой пружинной полости основного распределителя 2 возрастет до величины, пропорциональной сигналу управления и золотник 3 основного распределителя, сжимая правую центрирующую пружину, сместится на соответствующую величину вправо. Рабочая жидкость из канала Р начнет поступать в канал В с расходом соответствующим величине смещения золотника. Аналогичным образом происходит коммутация каналов Р и А при подаче управляющего сигнала на пропорциональный магнит А пилотного клапана. Для обеспечения точности управления распределителем 2 обратная связь организуется по положению золотника 3, позиция которого фиксируется датчиком положения 4.

      От распределителей с пропорциональным управлением требуется не только точно следовать изменениям входного электрического сигнала, но и достаточно быстро реагировать на эти изменения. Быстрота реакции распределителя, равно как и других гидроаппаратов с пропорциональным управлением, характеризуется двумя параметрами: временем срабатывания и частотой пропускания,

      Время срабатывания — время, за которое выходной параметр гидроаппарата примет значение соответствующее входному управляющему сигналу. Время срабатывания гидроаппаратов с пропорциональным управлением лежит в диапазоне от 10 до 100 мс.

      Частота пропускания показывает на какое количество изменений (от нуля до максимального значения) входного сигнала в секунду гидроаппарат способен отреагировать. В среднем частота пропускания гидроаппаратов с пропорциональным управлением лежит в интервале от 5 до 100 Гц.
