Для чего нужны логические клапаны И, ИЛИ, Да, Нет?

Логические элементы позволяют реализовать системы автоматического управления гидравлического и пневматического привода. Системы гидро- и пневмоавтоматики получили широкое распространение в современном технологическом оборудовании — станках, автоматизированных линиях, промышленных роботах. С помощью логических элементов, к примеру, можно переключить распределить в случае наличия сигнала от конечного выключателя, и переместить шток пневмоцилиндра без участия человека.

Логико-вычислительные элементы могут быть как электрическими так и пневматическими или гидравлическими.

Рассмотрим устройство пневматических логических элементов. Сигналом для этих устройств будет наличие в каналах сжатого воздуха под давлением.

Видео:Логические элементы "И", "ИЛИ" в системах пневмоавтоматикиСкачать

Функция Да

Функция повторения может быть реализована с помощью трехлинейного двухпозиционного пневматичесого распределителя.

При наличии сигнала в линии управления сжатый воздух подведенный ко входу распределителя поступит на выход, то есть на выходе будет сигнал при наличии сигнале в линии управления.

Видео:Распределители. Как читать на схемах.Скачать

Функция Нет

Отрицание реализуется также с помощью трехлинейного двухпозиционного распределителя, только в случае отсутствия сигнала сжатый воздух должен поступать на выход, а при наличии управляющего сигнала золотник должен перекрывать выходную линию, не позволяя сжатому воздуху поступать от входного канала в выходной. При наличии управляющего сигнала, на выходе давления (сигнала) не будет.

Читайте также: Все виды предохранительно запорный клапан

Видео:Дроссели гидравлические.Скачать

Элемент ИЛИ

Логичесикй клапан «ИЛИ» подает сигнал на выход, в случае наличия давления на входе А ИЛИ на входе В.

Конструктивно клапан представляет собой два обратных клапана с общим запорно-регулирующим элементом.

В корпусе 1 выполнен сквозной канал 2, в котором установлен подвижный запорный элемент 3 Прижимаясь к поверхностям (седлам) 4 или 5, запорный элемент перекрывает один из входов, и позволяет воздуху из противоположного канала поступать на выход клапана.

Как работает элемент ИЛИ

В случае наличия давления на входе А запорный элемент прижмется к седлу 5, и перекроет канал В, воздух будет проступать на выход С.

Если давление будет присутствовать в двух каналах А и В, то под действием большего давления запорный элемент переместится и перекроет один из каналов. Сжатый воздух из канала с большим давлением поступит на выход С.

В случае равенства давления в обоих каналах запорный элемент останется в промежуточном положении, сжатый воздух будет поступать на выход из обоих каналов.

Условное обозначение элемента ИЛИ на пневматической схеме показано на рисунке.

Видео:Схема гидравлическая #4 | Клапан гидравлический предохранительныйСкачать

Элемент И

Элемент И подает сигнал на выход только, в только при наличии воздуха под давлением на входе А и на входе В.

В конструкции элемента И также, как и в клапане ИЛИ присутствует один запорно-регулирующий элемент, а в корпусе 1 клапана выполнен канал 2 соединяющий входы А и В. Но поверхности, к которым может прижиматься запорный элемент (золотник) 3 расположены по другому. Золотник может перекрывать входные каналы, прижимаясь внутренними поверхностями к седлам 4 и 5.

В случае наличия давления только на в канале А запорный элемент перекроет его, и на выход сжатый воздух поступать не будет. Только при наличии давления в обоих каналах А и В золотник займет промежуточное положение и позволит сжатому воздуху поступить на выход С.

Условное обозначение логического клапана И показано на рисунке.

Видео:Редукционный клапан.Скачать

Гидравлические логические элементы

В гидроприводе логические элементы не получили такого широкого применения, как в электронике или пневматике. Причиной этого является то, что в системах управления гидроприводом для решения логических задач используется электроника. Электронный блок выдает сигнал на электромагнит, который управляет работой гидравлического устройства, например, распределителя. Однако, все же некоторые логические элементы используются при конструировании гидропривода.

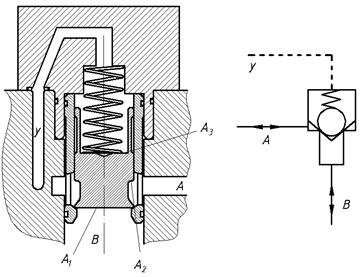

Логический элемент И. В качестве логического элемента И используется управляемый обратный клапан. На рисунке 1.18 показан принцип действия логического элемента И фирмы (Rexroth). Он состоит из корпуса, в котором установлено седло. Запорно-регулирующий элемент подпружинен и представляет собой плунжерный обратный клапан. Управление запорно-регулирующим устройством происходит через плоскости А1; А2; А3. Если принять за 100 % площадь А, то площадь А2, которая управляет движением вверх, составляет примерно 50 % от площади А1. Площадь А3 = А1 + А2. Давление в канале Х, соединенном с пружинной плоскостью запорно-регулирующего устройства, регулируется отдельным источником. При возникновении давления в подводящих каналах А и В клапан будет открыт, если сила, действующая на соответственно плоскость А1 или А2 будет больше, чем сила прижатия запорно-регулирующего элемента совместно с силой давления в полости У. Тогда полости А и В будут сообщаться между собой. Если этой силы недостаточно, то клапан будет закрыт. Если необходимо клапан закрыть, в полость У подают давление, которое совместно с пружиной должно создать усилие, превышающее усилие со стороны жидкости в полостях А1 и А2. Обычно при помощи дополнительного элемента (распределителя) соединятся полость В с полостью У.

Рисунок 18 – Гидравлический логический элемент И фирмы (Rexroth)

Логический элемент ИЛИ. На рисунке 1.19 показаны конструктивное исполнение логического гидравлического элемента ИЛИ и его условное обозначение. Жидкость проходит через логический элемент на выход из того канала, где давление будет выше. Противоположная напорная магистраль закрывается давлением жидкости магистрали, через которую на выход идет жидкость. На рисунке 1.20 показано совместное использование логических элементов ИЛИ и И. Элемент ИЛИ используется для управления давлением в пружинной полости элемента И. При включенном электромагните распределителя из работы в схеме выключается логический элемент ИЛИ.

Читайте также: Набор для притирки клапанов force

а – конструктивное исполнение; б – условное обозначение.

Рисунок 1.19 Гидравлический логический элемент ИЛИ

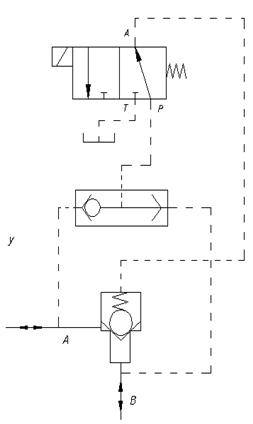

Рисунок 1.20 – Совместное использование гидравлических логических элементов И и ИЛИ

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Видео:Схема гидравлическая #9 | Гидрозамок схема и принцип работыСкачать

Клапан логический («И»,»ИЛИ») 6.04*

Логический клапан с функцией «ИЛИ» позволяет иметь выходной пневматический сигнал в порт 2 при наличии входного пневматического сигнала в порт 1 или 3.
Логический клапан с функцией «И» позволяет иметь выходной пневматический сигнал в порту 2 только при наличии входных пневматических сигналов в портах 1 и 3.

Для обоих клапанов: если в обоих портах 1 и 3 есть пневматические сигналы с разными уровнями давления, то на выходе 2 будет сигнал с более высоким уровнем давления.

КЛАПАН «ИЛИ»	Размер резьбы — M5, расход (при давлении 6 бар и ΔP = 1 бар) — 110 нл/мин	6.04.05
	Размер резьбы — G 1/8», расход (при давлении 6 бар и ΔP = 1 бар) — 700 нл/мин	6.04.18
	Размер резьбы — G 1/4», расход (при давлении 6 бар и ΔP = 1 бар) — 2200 нл/мин	6.04.14
КЛАПАН «И»	Размер резьбы — M5, расход (при давлении 6 бар и ΔP = 1 бар) — 100 нл/мин	6.04.05/1
КЛАПАН «И»	Размер резьбы — G 1/8», расход (при давлении 6 бар и ΔP = 1 бар) — 480 нл/мин	6.04.18/1

Скачать 2D и 3D модели товара «Клапан логический («И»,»ИЛИ») 6.04*» Вы можете по кнопке «CAD-модель» выше. Е с ли Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке — « Справочные материалы. 3D-Библиотека ».

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.

Видео:Логические клапаны LC и крышки логических клапанов LFA. Аналоги.Скачать

Логические пневмоклапаны

Логический пневмоклапан ИЛИ предназначен для выдачи выходного пневматического сигнала при подаче одного или двух входных сигналов. Логический пневмоклапан И предназначен для выдачи входного пневматического сигнала только при наличии двух входных сигналов.

В промышленности нашли применение пневмоклапаны с распределительными элементами шарикового, клапанного, золотникового и мембранного типов. На рисунке показана конструкция пневмоклапана ИЛИ с шариковым распределительным элементом (а), выполненным из резины.

Рис. Конструкция пневмоклапана ИЛИ с шариковым распределительным элементом (а), выполненным из резины

При подаче сжатого воздуха к отверстию В шарик прижимается к седлу, отсекая отверстие А от выхода (отверстия Б), который сообщается с пневмолинией В, находящейся под давлением. При подаче сжатого воздуха к отверстию А и сообщении отверстия В с атмосферой шарик займет правое крайнее положение, отсекая атмосферу, а сжатый воздух пройдет к отверстию Б.

На рисунке (б) показан пневмоклапан ИЛИ с клапанным распределительным элементом, а на рисунке (в) с золотниковым.

На рисунке ниже показан пневмоклапан И с клапанным распределительным элементом.

При подаче сжатого воздуха к отверстию А и сообщении отверстия В с атмосферой сжатый воздух не может пройти к выходному отверстию Б, так как распределительный элемент отсекает его от давления. То же самое произойдет при подаче давления к отверстию В и сообщении отверстия А с атмосферой. При подаче сжатого воздуха к отверстиям А и В поток сжатого воздуха пройдет к выходному отверстию Б, так как распределительный элемент выполнен таким образом, что он не может одновременно перекрыть выход от входных отверстий А и В.

Из справочника «Пневматические устройства и системы в машиностроении» под ред. Е.В.ГЕРЦ

Видео:Как работают предохранительные клапаны прямого и непрямого действия?Скачать

Встраиваемые элементы (логические элементы) LC, LP

Логические элементы представляют собой встраиваемые клапаны, предназначенные для установки в блоках или плитах. Они могут поставляться в шести различных размерах: LC16, LC25, LC32, LC40, LC50, LC63

Читайте также: Сервопривода для приточного клапана

Предназначены для создания сложных гидравлических контуров с использованием функциональных компактных блоков при высоких значениях расхода и низкими падениями давления.

Состоят из встраиваемого клапана с посадочным местом по ISO 7368/DIN 24342 и крышкой. Крышка включает в себя линии управления встраиваемыми клапанами; некоторые версии предназначены для установки клапанов СЕТОР 3 для реализации различных функций управления.

Для номинальных размеров 25, 32, 40, 50, и 63 доступна версия, обеспечивающая уменьшение утечек путем установки уплотнительного кольца в седло номер 5.

Встраиваемые клапаны состоят из гильзы, собственно клапана и прижимной пружины. Клапан может быть либо стандартным (S), либо с виброгасящим наконечником (D), пригодным для плавного управления потоком во время фаз открытия и закрытия клапана.

Существует два различных вида встраиваемых клапанов:

1. Тип Q: этот клапан используется для управления расходом и направлением, а также в качестве обратного клапана.

А1 — соответствует площади диаметра седла считающейся условной площадью = 1
А3 — соответствует площади внутреннего диаметра гильзы
А2 — соответствует разнице между А3-А1

Отношение площадей А1/А3 составляет 1/1,5.

Клапан открывается когда давление, воздействующее либо на площадь А1 (поток от А к В) или на площадь А2 (поток от В к А), превышает давление, воздействующее на площадь А3 (добавленное к значению напряжения пружины).

2. Тип Р: этот клапан используется для управления давлением.

Код для заказа встраиваемых клапанов

1	Встраиваемый клапан
2	Типоразмер	16 = ND16 25 = ND25 32 = ND32 40 = ND40 50 = ND50 63 = ND63
3	Тип клапана	QS = отношение площадей (A1/A3) = 1 : 1,66 (управление расходом) QD = отношение площадей (A1/A3) = 1 : 1,66 (управление расходом с виброгасящим наконечником) PS = отношение площадей (A1/A3) = 1 : 1 (управление давлением)
4	Номинальное давление срабатывания	0,5 = 0,5 бар 1 = 1 бар (ТОЛЬКО ДЛЯ ТИПА ND63) 2 = 2 бара (НЕ ДОСТУПНО ДЛЯ ТИПА ND63) 4 = 4 бара
5	Номер серии	20 = для QS и QD 21 = для PS Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
6	Уплотнения	N = уплотнения NBR для минеральных масел

Код для заказа крышек встраиваемых клапанов

1	Крышка для встраиваемого двухлинейного клапана типа LC
2	Типоразмер	16 = ND16 25 = ND25 32 = ND32 40 = ND40 50 = ND50 63 = ND63
3	Тип крышки	R = с внешним пилотным управлением, реализующая функцию обратного клапана и управления потоком D = с функцией обратного клапана и управления потоком DZ = с функцией управления потоком и возможностью управления другими клапанами DF1 = с функцией обратного клапана и управления потоком, клапаном «ИЛИ» с 2-мя линиями пилотного управления DF2 = с функцией обратного клапана и управления потоком, клапаном «ИЛИ» с приоритетным управлением по 2-м линиям пилотного управления Q = с функцией управления потоком DP* = с функцией управления по давлению DPE* = с функцией управления по давлению
4	Номер серии	Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
5	Уплотнения	N = уплотнения NBR для минеральных масел

Код для заказа контролируемых встраиваемых элементов

1	Логический элемент с закрытым контуромм электрической обратной связи
2	Типоразмер	16 = Ду 16 25 = Ду 25 32 = Ду 32 40 = Ду 40
3	Тип крышки	D = с функцией обратного клапана и управления потоком Z = с функцией управления потоком и возможностью управления другими клапанами
4	Отношение площадей встраиваемого клапана	Q = (A1/A3) = 1 : 1,5
5	Вариант исполнения	D = версия с виброгасящим наконечником
6	Давление срабатывания	4 = 4 бара
7	Номер серии	Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
8	Уплотнения	N = уплотнения NBR для минеральных масел
