Гидроцилиндры серии MDR относятся к гидроцилиндрам двухстороннего действия, изготавливаются в соответствии с типоразмерными динамическими нагрузками в различных отраслях промышленности, включая мобильную технику. Задняя крышка гидроцилиндра и присоединительные патрубки приварены к гильзе. Такое конструктивное исполнение позволяет получить гидроцилиндры с высокой жесткостью по приемлемым ценам.
В зависимости от способа монтажа задняя крышка гидроцилиндра может иметь проушину или фланец. Передняя крышка также может иметь фланец, а на гильзе могут быть закреплены лапы или цапфы. Гидроцилиндры могут поставляться с проходным (двухсторонним) штоком и с различными вариантами наконечников на шток.
- Схема гидроцилиндра
- Технические характеристики гидроцилиндра
- Код для заказа гидроцилиндров
- Гидроцилиндры MDA
- Схема гидроцилиндра
- Код для заказа гидроцилиндров
- Гидроцилиндры MDR-32(40,50,63,80,100,125,160,200,250)/* по ISO 3320, ремкомплекты SK/MDR*
- Основные параметры гидроцилиндров MDR-32(40,50,63,80,100,125,160,200,250)/*
- Условное обозначение гидроцилиндров MDR-32(40,50,63,80,100,125,160,200,250)/*
- Гидроцилиндры
- Основные достоинства гидроцилиндров: оптимальная цена, стабильность параметров и функциональность
- Преимущества заказа устройств в «Спецгидравлика-МСК»
- Каталог гидроцилиндров
- 🎦 Видео
Схема гидроцилиндра
| 01 Гильза | 10 Грязесъемная манжета по ISO 6195/C |
| 02 Шток | 11 Манжета стока по ISO 5597/1 |
| 03 Направляющая втулка штока | 12 Манжета стока по ISO 7425/2 |
| 04 Поршень | 13 Втулка с низким трением |
| 05 Задняя крышка гидроцилиндра | 14 Уплотнительное кольцо с защитой от выдавливания |
| 06 Передняя крышка | 15 Манжета поршня по ISO 7425/1 |
| 07 Присоединительный патрубок | 16 Несущее кольцо с низким трением |
| 08 Гайка поршня | 17 Уплотнительное кольцо |
| 09 Грязесъемная манжета по ISO 6195/A |
Технические характеристики гидроцилиндра
-20. +80 с уплотнениями типа A и R
-20. +120 с уплотнениями типа V
| диаметр поршня | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
| диаметр штока | 16 | 22/28 | 28/36 | 36/45 | 45/56 | 56/70 | 70/90 | 90/110 | 110/140 | 140/180 |
Код для заказа гидроцилиндров
| 1 | Гидроцилиндр с приваренными задней крышкой и монтажными элементами. По стандарту ISO 3320 | |
| 2 | Диаметр поршня | От 32 до 250 мм |
| 3 | Диаметр штока | От 16 до 180 мм |
| 4 | Диаметр второго штока | Пропустить, если не требуется От 16 до 180 мм |
| 5 | Ход гидроцилиндра | Указать в мм максимальный ход — 1300 |
| 6 | Способ монтажа | BN = базовое исполнение BС = задняя проушина BCR = задняя проушина со сферическим шарниром BD = передний фланец BT = задний фланец BP = лапы BM = цапфы на промежуточной опоре |
| 7 | Уплотнения | A = стандартное уплотнение R = для высоких скоростей V = для высокой температуры |
| 8 | Позиция переднего патрубка | 0 = сверху 1 = справа 2 = снизу 3 = слева |
| 9 | Позиция заднего патрубка | 0 = сверху 1 = справа 2 = снизу 3 = слева |
| 10 | Усиливающие проставки | Пропустить, если не требуется 1 = 50 мм ПРИМЕЧАНИЕ: для хода Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке — « Справочные материалы. 3D-Библиотека ». |
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.
Подробности об обработке Ваших данных — в политике конфиденциальности.

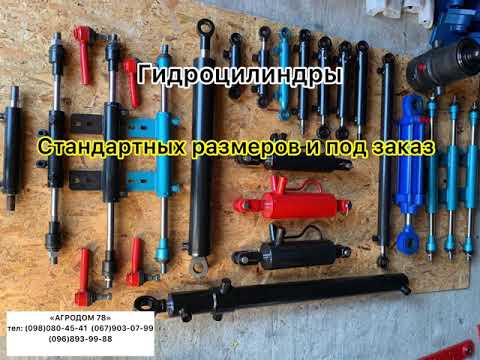

Видео:Гидроцилиндры, виды гидравлических цилиндров ,как работает и как правильно подобратьСкачать
Гидроцилиндры MDA
Гидроцилиндры – обязательная часть механизмов, предполагающих поднимание и опускание навесных элементов. За счет работы гидроцилиндра двойного действия гидравлическая энергия переходит в механическую, развиваемое усилие передается в прямом и обратном направлениях.
Гидроцилиндры двухстороннего действия дифференциального типа MDA применяются в основном в сельскохозяйственной технике. Оборудование выполнено в сварной конструкции в упрощенном исполнении. Задняя крышка двухстороннего цилиндра и присоединительные патрубки приварены к гильзе, что дает высокую жесткость.
Цилиндры двухстороннего действия имеют шесть различных вариантов крепления. Крепление на конце штока всегда приварено к штоку. Оборудование производится только в одноштоковом исполнении. Вы можете купить гидроцилиндр двухстороннего действия в компании ПНЕВМАКС по оптимальной цене. Цилиндры серии MDA по стоимости сравнимы с гидравлическими цилиндрами российского производства.
Видео:Гидроцилиндр - устройство и принцип работыСкачать
Схема гидроцилиндра
| 01 Корпус цилиндра | 08 Манжета |
| 02 Шток | 09 Уплотнительное кольцо |
| 03 Направляющая втулка | 10 Уплотнение поршня |
| 04 Поршень | 11 Уплотнительное кольцо |
| 05 Задняя крышка | 12 Уплотнение с пониженным трением |
| 06 Гайка | 13 Уплотнение с пониженным трением |
| 07 Грязесъемник |
Видео:Как правильно подобрать гидроцилиндр. Расшифровка маркировки гидроцилиндра. Размеры гидроцилиндраСкачать
Код для заказа гидроцилиндров
| 1 | Гидроцилиндр MDA | |
| 2 | Диаметр поршня гидроцилиндра | От 32 до 120 мм |
| 3 | Диаметр штока | От 20 до 70 мм |
| 4 | Ход | Указать в мм, максимальный ход — 2000 |
| 5 | Способ монтажа гидроцилиндра | BN = базовое исполнение AB = задняя проушина и передняя втулка CC = задняя и передняя проушины EE = две шарнирные проушины FF = две сферические проушины |
| 6 | Позиция переднего патрубка | 0 = сверху 1 = справа 2 = снизу 3 = слева |
| 7 | Позиция заднего патрубка | 0 = сверху 1 = справа 2 = снизу 3 = слева |
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Видео:Гидроцилиндры ЮМЗ МТЗ полиуретан! | Стоит ли брать?Скачать
Гидроцилиндры MDR-32(40,50,63,80,100,125,160,200,250)/* по ISO 3320, ремкомплекты SK/MDR*
— 01 — Гильза;
— 02 — Шток;
— 03 — Направляющая втулка штока;
— 04 — Поршень;
— 05 — Задняя крышка гидроцилиндра;
— 06 — Передняя крышка;
— 07 — Присоединительный патрубок;
— 08 — Гайка поршня;
— 09 — Грязесъемная манжета по ISO 6195/A;
— 10 — Грязесъемная манжета по ISO 6195/C;
— 11 — Манжета штока по ISO 5597/1;
— 12 — Манжета штока по ISO 7425/2;
— 13 — Втулка с низким трением;
— 14 — Уплотнительное кольцо с защитой от выдавливания;
— 15 — Манжета поршня по ISO 7425/1;
— 16 — Несущие кольца с низким трением;
— 17 — Уплотнительное кольцо
Видео:Сравниваем гидроцилиндры задней навески на МТЗ Ц100х200, Ц75х200 оригинал, Украина и Китай.Скачать
Основные параметры гидроцилиндров MDR-32(40,50,63,80,100,125,160,200,250)/*
| Номинальное рабочее давление (непрерывный режим работы) | бар | 210 |
| Минимальное рабочее давление | бар | 15 |
| Максимальная скорость с уплотнением типа A, V | м/с | 1 |
| Максимальная скорость с уплотнением типа R | м/с | 15 |
| Положение монтажа | — | любое |
| Диапазон температур жидкости (стандартный) | °C | -20 . +80 |
| Диапазон вязкости рабочей жидкости | сСт | 10 ÷ 400 |
| Класс чистоты рабочей жидкости | — | Класс 20/18/15 по ISO 4406:1999 |
| Рекомендуемая вязкость | сСт | 25 |
Видео:Цилиндр гидравлический с насосом T01208 AE&T 8т двойнойСкачать
Условное обозначение гидроцилиндров MDR-32(40,50,63,80,100,125,160,200,250)/*
Уплотнения:
A = стандартное уплотнение
R = для высоких скоростей
V = для высокой температуры
0(1,2,3) = позиция переднего патрубка
0(1,2,3) = позиция заднего патрубка
1 = число усиливающих просатвок 50 мм (пропустить, если не нужно)
Видео:Полный ремкомплект гидроцилиндраСкачать
Гидроцилиндры
В интернет-магазине «Спецгидравлика-МСК» в Москве вы можете купить гидравлический цилиндр по оптимальной цене. Мы предлагаем высококачественные устройства, изготовление которых осуществляется в соответствии с действующими требованиями и установленными стандартами. Процесс производства постоянно контролируется. Все это позволяет нам гарантировать качество любой установки.
Видео:Работа цилиндра. АнимацияСкачать
Основные достоинства гидроцилиндров: оптимальная цена, стабильность параметров и функциональность
Предлагаемые нами установки являются простейшими силовыми агрегатами. Подвижным и выходным звеном в нем выступают корпус, плунжер или шток.
К основным параметрам устройств относят:
- показатели поршневого хода;
- внутренний диаметр;
- размер штока.
В нашей компании в Москве вы можете купить гидроцилиндр плунжерного или телескопического типа с одно- и двусторонним принципом работы. В каталоге представлены модели с жесткой и шарнирной фиксацией.
Устройства одностороннего действия имеют одну рабочую поверхность. Они развивают усилие в одном направлении. Обратный ход обеспечивается под действием силы тяжести, специальной пружины или воздействия на шток извне.
Устройства двустороннего действия отличаются более широкими возможностями, обусловленными наличием двух плоскостей.
Видео:Цилиндр гидравлический высокий 30т T06030BСкачать
Преимущества заказа устройств в «Спецгидравлика-МСК»
Мы предлагаем широкий ассортимент гидравлических цилиндров, реализуемых по невысоким ценам. В каталоге представлены установки различных марок.
Нами обеспечивается оперативная доставка заказов по всей России.
Вы всегда получите поддержку специалистов. Они расскажут о процессе выбора, обслуживания и ремонта устройств, помогут сделать выбор, уточнят наличие продукции.
Видео:Цилиндр гидравлический низкий 5т T05005Скачать
Каталог гидроцилиндров
Гидроцилиндр (гидравлический цилиндр) представляет собой довольно простое устройство, состоящее из нескольких деталей. Однако, есть много как конструкторских, так и технологических решений, которые позволяют изготовить надежное изделие.
Стоит упомянуть и о гидроцилиндрах с нестандартной конструкцией. На данный момент у наших клиентов все чаще возникает необходимость в производстве специализированных гидроцилиндров с нестандартной конструкцией. Прогресс не стоит на месте, оборудование становится все более и более сложным, и не всегда удается применить гидроцилиндры со стандартными техническими решениями. Это могут быть гидроцилиндры повышенной прочности, для повышения коэффициента запаса в условиях динамических нагрузок, гидроцилиндры с жесткими требованиями по габаритным ограничениям, высокоскоростные гидроцилиндры и т.д.
В любом случае, технические специалисты нашей компании помогут с решением любых вопросов, которые касаются особенностей эксплуатации, ремонта или изготовления гидроцилиндров (гидравлических цилиндров).
