Гидро цилиндр камаз 55102

Видео:цилиндр подъема кузова КамАЗ сельхозник 55102Скачать

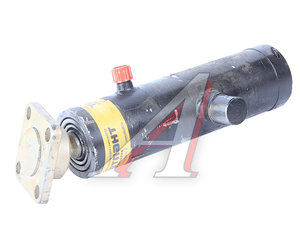

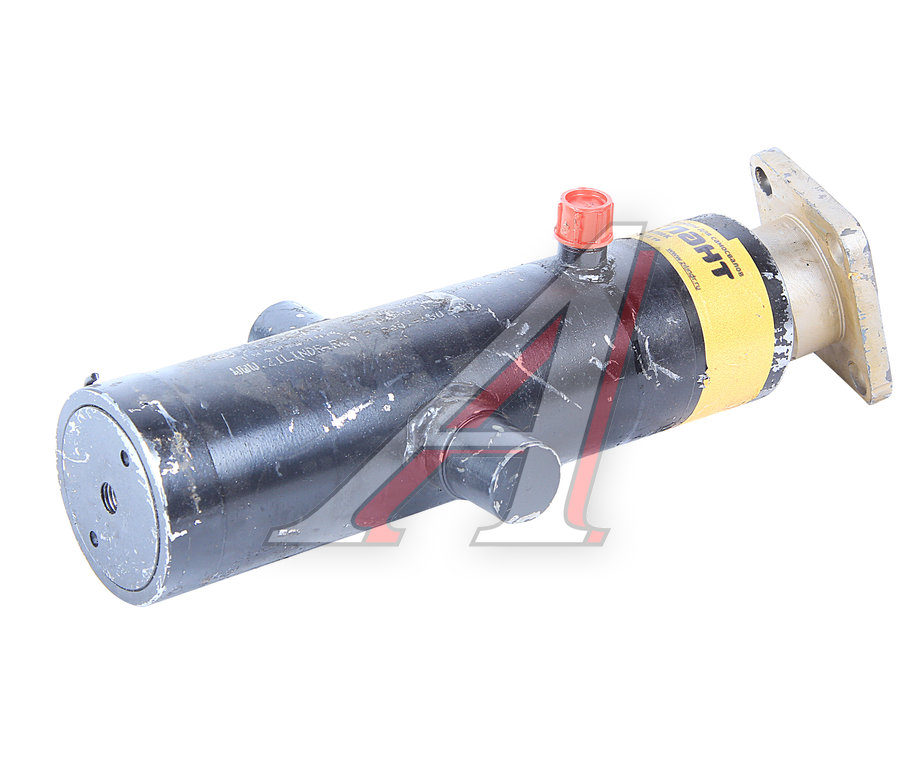

Цилиндр КАМАЗ-55102 подъема платформы С/О 8т (2-х стор.разгрузка, 3-х штоковый) АТЛАНТ ГИДРАВЛИК

Видео:Гидроцилиндр на КАМАЗ сельхозникСкачать

Артикул: 55102-8603010-10

Видео:Гидроцилиндры - Сельхозники на Камаз. Как не ошибиться при выборе?Скачать

Атлант гидравлик

Данные обновлены: 29.10.2021 в 06:59

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

Гидроцилиндр КАМАЗ 55102-8603010-01

• 3 штока;
• Грузоподъемность: 8 тонн;
• Разгрузка на 3 стороны;
• Ход: 955 мм;
• Плунжер 55102-8603103-20: L=413 мм, D=95 мм (ход 305 мм);
• Плунжер 55102-8603104-20: L=418 мм, D=75 мм (ход 305 мм);
• Плунжер 55102-8603125: L=424 мм, D=56 мм (ход 313 мм).

Применяемость: КАМАЗ 55102

Видео:Гидроцилиндр КАМАЗ 55102-8603010Скачать

С этим товаром покупают

Видео:Гидроцилиндр КАМАЗ 55102-8603010 5-ти штоковыйСкачать

Техническая информация

В нашем прайс-листе запасных частей для автомобилей КАМАЗ представлены гидравлические цилиндры подъема кузова для автомобилей КАМАЗ. Все они имеют разные параметры по грузоподъемности, длине хода плунжеров, количеству плунжеров и вариантам разгрузки на определенное количество сторон кузова и, соответственно, предназначены для использования на разных моделях автомобилей КАМАЗ. В этой статье мы хотим познакомить Вас с характеристиками таких гидроцилиндров и с компанией, производящей эти устройства.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Видео:Гидроцилиндр КАМАЗ 55102 3-х штоковыйСкачать

Гидроцилиндры КАМАЗ

Обзор гидравлического оборудования для самосвальной спецтехники

Видео:Гидроцилиндр КАМАЗ 55102-8603010 (3-х штоковый ), Гидроцилиндр камаз колхозникСкачать

Гидроцилиндр подъема кузова КамАЗ

Hydrocylinder for tipper truck and trailer

Самосвальное оборудование устанавливаемое на самосвалы КАМАЗ включает платформу и механизм опрокидывания для ссыпания груза с органами управления. Механизм опрокидывания кузова — гидравлический, как правило состоит из коробки отбора мощности, масляного насоса, телескопического гидроцилиндра, крана управления, клапана ограничения подъема платформы, электропневматических клапанов для управления подъемом/опусканием кузова, масляного бака и пневматических и гидравлических шлангов.

Гидроцилиндр (гидравлический цилиндр) — это объёмный гидравлический двигатель преобразующий гидростатический напор жидкости в возвратно-поступательное движение.

Принцип действия телескопического гидравлического цилиндра заключается в том, что за счет давления рабочей жидкости, осуществляется перемещение штока гидроцилиндра. При этом, может быть более одного штока (плунжера), за счет чего достигаются компактные габариты механизма в сложенном состоянии и приличная длина при выдвинутых плунжерах. Подъем / опрокидывание кузова любого современного самосвала, будь то МАЗ, ЗИЛ, Скания и даже Шанхи производится с непосредственным участием гидроцилиндра.

Читайте также: Схема сборке тормозного цилиндра главного

Как правило гидравлические цилиндры производятся из холоднокатаных труб с высокими показателями пластической деформации, прочности на разрыв и с минимальными отклонениями по соосности. Вместе с применением высококачественных уплотнений, это позволяет надежно и долго эксплуатировать технику в любых климатических зонах.

Тех. данные

Ввиду того, что ассортимент самосвальной техники КАМАЗ достаточно велик, а для практически каждой модели имеются свои требования по грузоподъемности, максимальному ходу плунжеров, количеству секций и габаритам гидравлического цилиндра, модельный ряд гидроцилинров также большой.

* Соответствие моделей ГЦ с автомобильной и прицепной техникой см. таблице ниже

— 55102-8603010-01 (н/о) 206 мм;
— 55102-8603010-10 (с/о) 260 мм.

Варианты гидроцилиндров применяемых для установки на автомобили КАМАЗ и самосвальные прицепы

Производители

Заводы-изготовители которые производят продукции данного типа

Видео

Гидроцилиндр в работе: подъем кузова самосвала

Что учитывать при выборе гидроцилиндра КАМАЗ?

Каждая модель телескопического гидравлического цилиндра, кроме номера по каталогу, характеризуется следующими параметрами: предельный ход штоков, диаметр штока, диаметр поршня, конструкционные особенности, полный ход. Процесс выбора нужного механизма заключается в том, чтобы параметры гидроцилиндра соответствовали характеристикам оригинального гидрооборудования.

Если, вы затрудняетесь в выборе гидроцилиндра для автомобиля-самосвала КАМАЗ, то лучше получить консультацию специалиста. Это несложно, но значительно снизит вероятность ошибки.

Ремонт гидравлических цилиндров

Ремонт следует производить только имея для этого соответствующую квалификацию, оборудование и инструмент. Как правило, работоспособность гидроцилиндра подъема кузова восстанавливается разборкой, дефектовкой и заменой изношенных деталей и РТИ таких, как грязесъемники и резиновые манжеты. С этой целью, можно купить ремкомплект гидроцилиндра камаз, которые можно найти в интернет магазинах запчастей. Само-собой, качество использованных при ремонте комплектующих напрямую скажется на надежности.

Техническое обслуживание ГЦ заключается в проверке состояния гидрооборудования и рукавов высокого давления (шлангов), затяжке элементов крепления, а также контроле/смене масла в системе по инструкции производителя. При этом следует обратить внимание на рекомендации изготовителя гидравлических цилиндров, например для HYVA это масла по стандартам DIN 51524-3, 51524-2

Видео:,, неисправности цилиндр подъема кузова КамазСкачать

Гидроцилиндры на КАМАЗ 55102

Лидер по производству
телескопических гидроцилиндров для самосвальной техники в России

Заводская гарантия 12 месяцев,
быстрый ремонт или замена

Цены без наценок.
Покупайте гидроцилиндры напрямую
у производителя

Тяжеловесные автомобили серии 55102 Камского автомобильного завода выпускаются с достаточно вместительной грузовой платформой специально для транспортировки различных материалов. Примечательно то, что оснащаются платформой не неподвижной, а саморазгружающиеся. За ее подъем отвечает возвратно-поступательный двигатель — гидравлический цилиндр. Данный важный узел в случае поломки можно заменить на новый, но какой именно выбрать, ведь моделей в специализированных магазинах представлено много. Например, выпускаются исключительно гидроцилиндры ГАЗ 53 или только для Урала, ЗИЛа, МАЗа. Мы же в этой статье разберемся, какую гидравлику подобрать для КамАЗа.

Видео:Гидроцилиндр КАМАЗ 55102 с.о / н.о (сравнение)Скачать

Что означают цифры в маркировке. Информация об устройстве

Самые важные параметры гидродвигателей, которые обязательно необходимо учитывать перед покупкой. Перечислим их:

• Тип системы;
• Максимальная грузоподъемность;
• Предельное давление;
• Количество штоков, их диаметр и высота выхода;
• Вариант крепления к кузову и основе.

Также стоит добавить нюансы подвода рабочей жидкости, особенности патрубков, размер наружной резьбы. Имеет значение и общая масса агрегата, габариты.

Некоторые из представленных параметров находят свое место в обозначении, используемом для быстрой идентификации подходящего подъемника.

Допустимое эксплуатационное давление в системе и ход штока

Итак, перейдем к маркировке. Учитывая характеристики транспортного средства, разработчики определили подходящее решение именно для серии 55102: ЦГС.16.Ц.Ф.56.75.95-955-01. Первая аббревиатура сообщает покупателям о двигателе цилиндр гидравлический. Далее указано рабочее давление в мегапаскалях. Следующие две буквы тип крепления. В данном случае применяются цапфы и фланцевые соединители. После чего следуют три цифры диаметр первого, второго и соответственно третьего штока. Есть еще один ключевой показатель максимальная величина выдвижения рабочего стержня, его ход. В нашем случае он составляет 955 мм.

Тип гидравлики

Мы представили выше гидроцилиндр КамАЗ 55102 нового образца, в составе которого три штока, то есть изделие телескопическое. Если обычное, одноштоковое, обеспечивает небольшой выход одной лишь секции, то наш вариант реализует подъем кузова на значительную высоту, включает несколько колен разного диаметра, одно выходит из другого. Отсюда и визуальное сходство с телескопом.

Помимо величины хода, отличается еще таким преимуществом: в исходном, нерабочем состоянии остается довольно-таки компактными, значительно не утяжеляет автомобильную основу. Телескопические подъемники чаще других задействуются в грузовиках.

Видео:Гидроцилиндр КАМАЗ 55102 (усиленный 12 т.)Скачать

Принцип действия

Гидроподъемники отличаются не только конструктивными особенностями, они по-разному работают. Одни менее функциональные, другие выступают обязательными звеньями в роботах, промышленных манипуляторах. Нам вполне подойдут первые, срабатывающие в одном направлении. Вторые двусторонние, более сложные. В них прямое и обратное движение осуществляется за счет нагнетания в поршневую полость гидрожидкости, тогда как в односторонних звенья из-за подачи среды только выходят из гильзы, а уже плавно утапливаются в корпусе, когда свое берет сила тяжести. По команде оператора срабатывают клапаны, жидкость постепенно уходит, платформа медленно, но верно опускается.

Достоинства односторонних цилиндров

Для самосвалов телескопические модели и одностороннего действия отличный вариант, и вот почему:

• Дешевле, чем двунаправленные;
• Эксплуатируется при больших нагрузках;
• Надежны;
• Не вызывают сложностей в монтаже.

Еще весомый плюс богатство модификаций для самой разной техники отечественного и зарубежного производства, для оригиналов всегда найдутся достойные аналоги.

Также нужно добавить длительный срок эксплуатации. Однако не забываем, что безопасность системы, ее долговечность во многом зависит от обслуживания. Своевременно проверяйте герметичность цилиндра, уровень масла, целостность очистителей и уплотнительных манжет.

Видео:Ремкомплект гидроцилиндра КАМАЗ 55102Скачать

Какая модель гидроцилиндра подойдет для самосвала КамАЗ 55102

Тяжеловесные автомобили серии 55102 Камского автомобильного завода выпускаются с достаточно вместительной грузовой платформой специально для транспортировки различных материалов. Примечательно то, что оснащаются платформой не неподвижной, а саморазгружающиеся. За ее подъем отвечает возвратно-поступательный двигатель — гидравлический цилиндр. Данный важный узел в случае поломки можно заменить на новый, но какой именно выбрать, ведь моделей в специализированных магазинах представлено много. Например, выпускаются исключительно гидроцилиндры ГАЗ 53 или только для Урала, ЗИЛа, МАЗа. Мы же в этой статье разберемся, какую гидравлику подобрать для КамАЗа.

Видео:Гидроцилиндр КАМАЗ 55102 (старого образца)Скачать

Что означают цифры в маркировке. Информация об устройстве

Самые важные параметры гидродвигателей, которые обязательно необходимо учитывать перед покупкой. Перечислим их:

• Тип системы;
• Максимальная грузоподъемность;
• Предельное давление;
• Количество штоков, их диаметр и высота выхода;
• Вариант крепления к кузову и основе.

Также стоит добавить нюансы подвода рабочей жидкости, особенности патрубков, размер наружной резьбы. Имеет значение и общая масса агрегата, габариты.

Некоторые из представленных параметров находят свое место в обозначении, используемом для быстрой идентификации подходящего подъемника.

Допустимое эксплуатационное давление в системе и ход штока

Итак, перейдем к маркировке. Учитывая характеристики транспортного средства, разработчики определили подходящее решение именно для серии 55102: ЦГС.16.Ц.Ф.56.75.95-955-01. Первая аббревиатура сообщает покупателям о двигателе цилиндр гидравлический. Далее указано рабочее давление в мегапаскалях. Следующие две буквы тип крепления. В данном случае применяются цапфы и фланцевые соединители. После чего следуют три цифры диаметр первого, второго и соответственно третьего штока. Есть еще один ключевой показатель максимальная величина выдвижения рабочего стержня, его ход. В нашем случае он составляет 955 мм.

Тип гидравлики

Мы представили выше гидроцилиндр КамАЗ 55102 нового образца, в составе которого три штока, то есть изделие телескопическое. Если обычное, одноштоковое, обеспечивает небольшой выход одной лишь секции, то наш вариант реализует подъем кузова на значительную высоту, включает несколько колен разного диаметра, одно выходит из другого. Отсюда и визуальное сходство с телескопом.

Помимо величины хода, отличается еще таким преимуществом: в исходном, нерабочем состоянии остается довольно-таки компактными, значительно не утяжеляет автомобильную основу. Телескопические подъемники чаще других задействуются в грузовиках.

Видео:Гидроцилиндр КАМАЗ 55102 (нового образца)Скачать

Принцип действия

Гидроподъемники отличаются не только конструктивными особенностями, они по-разному работают. Одни менее функциональные, другие выступают обязательными звеньями в роботах, промышленных манипуляторах. Нам вполне подойдут первые, срабатывающие в одном направлении. Вторые двусторонние, более сложные. В них прямое и обратное движение осуществляется за счет нагнетания в поршневую полость гидрожидкости, тогда как в односторонних звенья из-за подачи среды только выходят из гильзы, а уже плавно утапливаются в корпусе, когда свое берет сила тяжести. По команде оператора срабатывают клапаны, жидкость постепенно уходит, платформа медленно, но верно опускается.

Достоинства односторонних цилиндров

Для самосвалов телескопические модели и одностороннего действия отличный вариант, и вот почему:

• Дешевле, чем двунаправленные;
• Эксплуатируется при больших нагрузках;
• Надежны;
• Не вызывают сложностей в монтаже.

Еще весомый плюс богатство модификаций для самой разной техники отечественного и зарубежного производства, для оригиналов всегда найдутся достойные аналоги.

Также нужно добавить длительный срок эксплуатации. Однако не забываем, что безопасность системы, ее долговечность во многом зависит от обслуживания. Своевременно проверяйте герметичность цилиндра, уровень масла, целостность очистителей и уплотнительных манжет.
