Гидроручник своими руками из цилиндра сцепления

Видео:Как сделать гидроручник из гцсСкачать

Как сделать гидравлический ручник своими руками на ВАЗ?

После установки ЗДТ сразу начали делать гидроручник. Раз уже многими все придумано, зачем изобретать велосипед и по сути скопировали почти все с этого блока. www.drive2.ru/c/907228/ почему почти? ответ чуть ниже.

И так что на понадобилось. 1)ГТЦ от ваз 2101, в котором с помощью токаря сделаны переходники под трубки ВАЗ 10х1,25.

а тока какой цилиндр и как сделан чуть подробнее здесь www.drive2.ru/b/480873610504831212/

2)Далее нам потребуются тормозные трубки. по 1800мм 2 ШТ.

Одна идет от ГТЦ до цилиндра который находится в салоне, другая идет от него к шлангу перед заздним мостом. ВНИМАНИЕ! нам этих трубок хватило притык-в притык. так что посоветовал бы все же брать на 2000мм.

4) шток ГЦС его придется немного укоротить.

3) Изготовить переходную планку под сам ручник и цилиндр. Казалось бы все просто. НО. все всегда и везде встречается.

Установка гидроручника на классику

Перед стартом прокачки любого автомобиля, нужно подумать о современной тормозной системе. Про основные особенности мы уже писали, поэтому останавливаться на них не будем. В этой статье мы попробуем установить гидроручник на автомобиль жигули.

Перед установкой гидроручника следует произвести замену задних тормозных дисков. Более детальном можно посмотреть в другой статье.

После успешной установки задней тормозной системы возникает проблема, которая появляется из-за неправильного распределения тормозных усилий. Каким образом решить данную проблему?

Причин для установки задних дисковых тормозов есть много, но мы постараемся обратить Ваше пристальное внимание на некоторых из них:

– при нагреве появляются стабильные характеристики;

– тормозные диски охлаждаются намного лучше;

– эффективность торможения увеличивается в разы;

– время срабатывания сокращается;

– почти семьдесят процентов всей кинетической энергии гасится тормозами, так как задние тормоза позволяют снизить сильную нагрузку на передние.

Сделаем выводы о том, что дисковые тормоза намного лучше, чем барабанные. Просто мы получаем стабильность, эффективность, малый вес, а также размер. Следует установить систему гидравлической подачи тормоза, после этого подводим гидравлические магистрали. Смотрите самую простую схему.

Согласно принципу цепной реакции, после установки задних дисковых тормозов потребуется гидравлический ручник без которого стояночный тормоз ВАЗ работать не будет. Проще говоря, хочешь не хочешь, а установить гидравлический ручной тормоз придется. Дисковые тормоза имеют массу преимуществ перед аналогами: стабильность, безотказность, высокая степень эффективности, прекрасная охлаждаемость, небольшой вес.

Видео:Изготавливаем гидроручник, гидропалка, гидроручник своими рукамиСкачать

Основное предназначение

Самостоятельно установить и настроить гидравлический ручник на ВАЗ-2109 можно, имея определенные навыки и инструменты. Несмотря на запреты, такие конструкции можно встретить в продаже и произвести установку на любую марку и модель автомобиля. Все работы желательно проводить на смотровой яме или подъемнике. При помощи гидравлического ручника у вас получится намного повысить эффективность тормозной системы. Конструкцией предусмотрено наличие регулятора, который позволяет распределять усилие между передним и задним контуром. Регулятор позволяет и предотвратить полную блокировку задних колес.

Видео:ГИДРОРУЧНИК (ГИДРОПАЛКА) СВОИМИ РУКАМИСкачать

Теперь о неприятном, о недостатках, то есть — минусах этой схемы:

1. В случае отказа контура «правое переднее – левое переднее» эффективность торможения существенно снизится.

Читайте также: Чем замерить диаметр цилиндра двигателя

Согласитесь, недостатков не так уж и много, да и к тому же они есть всегда и везде, однако если четко дозировать усилие при помощи рукоятки ручника автомобиля, торможение осуществляется очень эффективно и этот факт лично проверен на практике. Однако истинный любитель тюнинга своими руками, ни за что не упустит шанс дооборудовать свой автомобиль гидравлическим ручником, сделав его более совершенным, а также прекрасную возможность получить бесценный опыт и массу удовольствия от полученного результата.

Видео:Гидроручник своими руками ВАЗ 2110,2114,099 с минимальным расходомСкачать

Что может делать гидравлический ручной тормоз?

С помощью такой конструкции ручника можно полностью блокировать задние колеса, чтобы осуществить прогрев резины на передней оси. Это окажется полезным для любителей гонок. Простым водителям блокировка окажется полезной для уменьшения шанса возникновения заноса при поворотах на мокрой дороге. Монтаж устройства производится возле рычага ручного тормоза, чтобы к нему был свободный доступ. Если регулятор установлен верно, то усилие на задний тормозной механизм будет распределяться плавно, а эффективность передних увеличится.

Видео:Основы: Гидравлический ручной тормозСкачать

Комплектация гидравлического ручного тормоза

В автомобильных магазинах вы можете приобрести комплект гидравлического ручника. Своими руками его установить можно, но потребуется еще несколько дополнительных элементов:

1. Шайбы из меди для тормозных механизмов в количестве 10 шт.
2. Металлические трубки в количестве 5 шт. Чтобы немного сэкономить, можно приобрести полный комплект для автомобилей «Газель».
3. Заглушки.
4. Скрутки.
5. Тормозные шланги для ВАЗ-2101-2107.
6. Тройник для тормозной системы.
7. Пластиковые хомуты-стяжки в количестве 50 шт.
8. Регулятор тормозов для автомобилей ВАЗ любой модели.
9. ГТЦ для ВАЗ-2101. Если такого нет, то можно использовать любой другой цилиндр.

Кроме всего этого потребуется наличие тормозной жидкости для последующей заправки системы. Ведь переделка включает в себя врезку в тормозные магистрали дополнительного контура.

Видео:Проект "проХлада". Обзор цилиндров для гидроручникаСкачать

Прокладываем тормозную магистраль в салон.

Используя техническое отверстие троса привода спидометра, необходимо протянуть в салон тормозную трубку. Ее необходимо выгнуть таким «макаром», чтобы в моторном отсеке ничего не задевало, затем подключите ее к ГТЦ. При помощи приготовленной ранее «скрутки» нужно удлинить магистраль, используя дополнительную металлическую тормозную трубку, в месте скрутки чуть позже будет установлен регулятор.

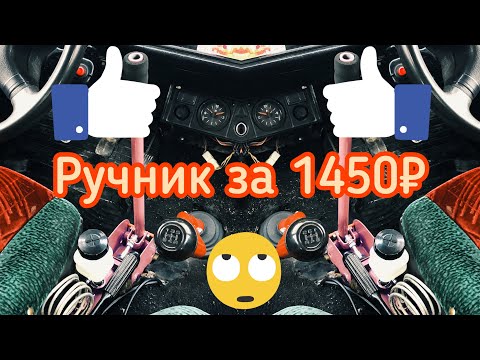

Видео:Гидро ручник своими руками всего за 500 рублей!Скачать

Подготовительные работы

Перед началом тюнинга необходимо избавиться от старой, несовершенной системы. Для этого полностью демонтируется механический привод. Обратите внимание на то, что после установки гидравлического ручника полностью изменится схема работы привода суппортов. Если по умолчанию работали попарно механизмы, которые находятся на колесах, расположенных по диагонали, то после переделки схема окажется осевой (задние и передние). Но перед тем как установить гидравлический ручник, нужно снять старый.

Видео:ГИДРОРУЧНИК СВОИМИ РУКАМИ ДЛЯ ДРИФТА. КАСТОМСкачать

Ощущения.

Поначалу все как-то необычно было — ход педали, усилие, торможение, расчет усилия, и так далее. Очень радовало то, что теперь стояночный тормоз ВАЗ не был “мертвым”, как это было раньше, теперь потянув ее, можно было регулировать усилие, таким образом останавливая “восьмёрку” различными способами, как говорится на свой манер. Гидравлический ручник прекрасно выполняет свою прямую обязанность – он удерживает машину на месте на подъеме. С того дня я «забыл», что такое перетормаживание, торможение осуществляется очень разумно и колеса задней оси, в случае экстренного торможения, блокируются чуть позже передних. Каких-то «кульбитов» или трюков с новой тормозной системой пока не проделывал, страшновато, не привык пока, да и к тому же специалисты посоветовали пока не рисковать, а просто привыкнуть к новой тормозной системе и ее работе.

На этом у меня все, надеюсь, для кого-то мой рассказ в деталях станет полезным, а кто-то по моему примеру и себе установит гидравлический стояночный тормоз ВАЗ. Жду ваших комментариев и соображений относительно вышеизложенного.

Читайте также: Анализ крови цилиндры что это

Видео:КАК УСТАНОВИТЬ ГИДРОРУЧНИК? БЮДЖЕТНЫЙ ЗИМНИЙ КОНФИГ.Скачать

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
3. Под задней балкой установить опоры.
4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
5. Чтобы не мешали, демонтируйте резонатор и глушитель.
6. Снимаете с тяги уравнитель.
7. Демонтируете трос, снимая его с колодок на обоих колесах.
8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

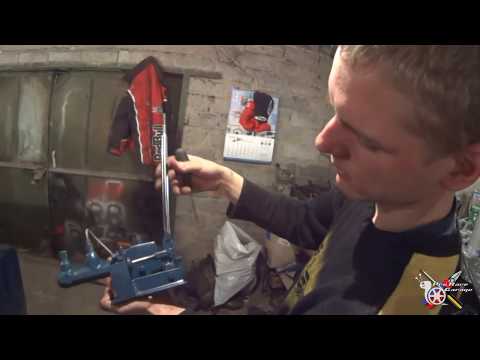

Видео:Гидро ручник своими рукамиСкачать

Способ установки № 1

Установить гидравлический ручник на ВАЗ, по мнению специалистов, можно двумя способами. Самый простой и доступный подразумевает выполнение следующих манипуляций:

1. В подкапотном пространстве необходимо установить еще один тормозной цилиндр. Идеально подойдет главный цилиндр сцепления от автомобиля ВАЗ-2101.
2. Снимите расширительный бачок для тормозной жидкости.
3. Потребуется самостоятельно сделать небольшой переходник. Нарезаете резьбу и устанавливаете шайбу (в ней должна быть резьба для штуцера).

Сборку всей системы начинаете от родного ГТЦ к цилиндру сцепления, затем к регулятору, ручнику, контуру задних тормозов. Чтобы соединять между собой все компоненты, используйте трубки от автомобиля «Газель». Только выбирайте те, которые подходят по размерам. Крепеж трубок производится к тем местам, к которым фиксировался тросик ручного тормоза.

Видео:Гидроручник какой цилиндр выбрать как установить ?Скачать

Способ установки № 2

Сначала необходимо сделать несколько манипуляций под капотом:

1. Выкручиваете трубку, которая идет к левому тормозного механизму и ставите заглушку на ней.
2. Выкручиваете трубку, идущую к переднему правому колесу. Устанавливаете ее в отверстие, предназначенное для правого заднего тормозного механизма.

Перед началом работ обязательно слейте всю жидкость. Старайтесь все делать аккуратно, чтобы не повредить механизмы гидравлики. Старайтесь не допускать попадания жидкости на металл, так как она его разъест. Дальнейшие действия:

1. Между сиденьями устанавливаете новый ручник.
2. Устанавливаете болт вместо маятника регулятора. Прикручиваете к днищу кузова. На время рекомендуется снять передние сиденья, чтобы они не мешали и не испачкались во время проведения работ.
3. Из подкапотного пространства прокладывается трубка по днищу к новому ручнику.
4. По днищу в салоне прокладываете трубки от регулятора.
5. Подберите по размерам трубки и установите их на задней оси.
6. На задней балке на кронштейне закрепите гибкий шланг.
7. Обязательно поставьте кольцо из резины, чтобы при эксплуатации не протирался шланг. Чтобы было удобнее надевать, разрежьте это кольцо.
8. Соедините шланг с трубками. Чтобы закрепить металлические трубки, используйте пластиковые хомуты-стяжки.

Видео:Правильная и легкая установка гидравлического ручникаСкачать

Следующий этап — разводка магистрали к задним суппортам.

Разводка осуществляется с использованием внутренних технологических отверстий над задней балкой.

Далее придется доработать отверстие при помощи дрели, используя зенковку рассверлите его до нужного диаметра, с последующей вставкой в отверстие тормозного шланга.

Видео:ГИДРОРУЧНИК СВОИМИ РУКАМИСкачать

Завершение работ по второму способу

Старайтесь при проведении ремонта не допускать того, чтобы шланг перекручивался. Это может привести к повреждениям и утечке жидкости. Сначала нужно проводить затяжку того края, на котором резьба внешняя. После затягивается край с внутренней резьбой. Как сделать гидравлический ручник самостоятельно? Завершающий этап выглядит так:

1. Зафиксируйте положение новой системы, проверьте затяжку всех резьбовых соединений.
2. Залейте в расширительный бачок тормозную жидкость.
3. Прокачайте систему по схеме от дальнего цилиндра к ближнему. Своевременно доливайте жидкость в бачок. Иначе прокачку потребуется проводить заново.
4. Проверьте работоспособность тормозной системы. Нормально ли выжимаются суппорты.

Читайте также: Гольф 3 пропала компрессия в цилиндре

После соберите все разобранные узлы – установите на место колеса. Перед первой поездкой убедитесь, работают ли нормально тормоза. Если есть неполадки, устраните их сразу же. При первой поездке не разгоняйтесь до большой скорости, чтобы была возможность остановить автомобиль хотя бы двигателем. Все вышеизложенные способы подходят для установки гидравлического ручника своими руками на ВАЗ любой модели, а также на автомобили других производителей (включая иностранных).

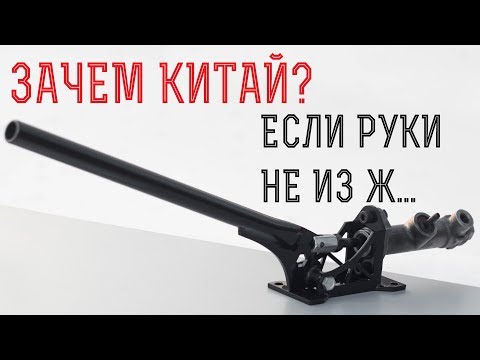

Видео:Шикарный гидро-ручник своими рукамиСкачать

Стоимость проведения тюнинга

Теперь настало время составить подробную смету на запчасти, используемые во время проведения тюнинга тормозной системы. Цена всех компонентов может отличаться, зависит все от того, приобретаете вы новые или бывшие в употреблении. Примерная стоимость:

1. Тормоз гидравлический в сборе – стоимость около 2700 рублей. Можно найти и дешевые китайские экземпляры, но стоит ли им доверять – решайте сами. Качество таких изделий очень часто на низком уровне.
2. Регулятор – 400-500 рублей.
3. Трубки тормозные для автомобиля «Газель» – 300-400 рублей.
4. Цилиндр сцепления (главный) для классики — порядка 450-500 рублей.
5. И мелкие расходные материалы – шайбы из меди, пластиковые хомуты-стяжки, шланг тормозной ВАЗ-2101, жидкость – на все потратите примерно 500-600 рублей.

По скромным меркам стоимость тюнинга обойдется примерно в 5000 рублей. Если для вас это много, то откажитесь от этой идеи и просто установите новый трос ручника вместо растянувшегося старого. Рекомендуется перед началом работ ознакомиться с советами специалистов, пообщаться с теми, кто уже делал подобную работу. Они смогут вам дать немало дельных советов касаемо усовершенствования тормозной системы на конкретном автомобиле.

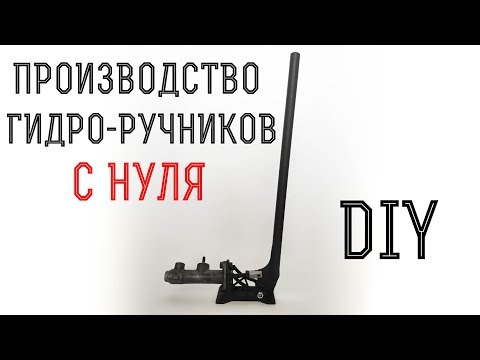

Видео:Вертикальный гидро-ручник своими кривыми)Скачать

Нужны ли задние дисковые тормоза?

Ответ неоднозначный, так как у дисковых тормозов явные преимущества перед барабанными. Если уж делаете тюнинг системы, то не поленитесь и поставьте на задней оси диски. Преимущества их даже в мелочах – заменить колодки намного проще, чем на барабанных (да и стоимость комплекта пониже). На задние колеса автомобилей ВАЗ с передним приводом идеально подходят диски от модели 2109. Переделок по минимуму, все становится будто «родное». Но если бюджет на проведение тюнинга у вас ограничен, то можно использовать и стандартную систему. Барабанные тормоза относительно неплохо работают, а применение гидравлики навсегда избавит вас от необходимости подтягивать тросик. И под любым уклоном машина будет нормально стоять, не скатываясь.

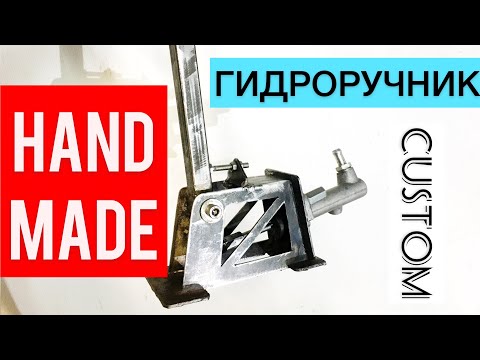

Видео:ГИДРОРУЧНИК СВОИМИ РУКАМИ. custom ПО БОМЖУСкачать

Для чего нужен гидроручник?

При желании кардинально доработать тормозную систему машины установка между главным тормозным цилиндром необходимо устанавливать гидроручник. Он помогает добиться правильного перераспределения тормозного усилия, которое концентрируется на задней полуоси. При этом, отметим, также наблюдается и существенное увеличение мощности передних тормозов. По сути гидроручник — это несложное устройство, которое очень надежно в работе. В его конструкции практически нет изнашиваемых деталей и узлов, поэтому такая система вполне совместима с другими элементами современных тормозных систем. Использование таких тормозов с гидроручником позволяет гораздо эффективнее выполнять охлаждение тормозов. Кроме того, за счет такого тюнинга происходит уменьшение величины тормозного пути за счет более эффективной работе дисковых тормозов. Ну и в плане конструкции дисковые тормоза более компактны и легче.
