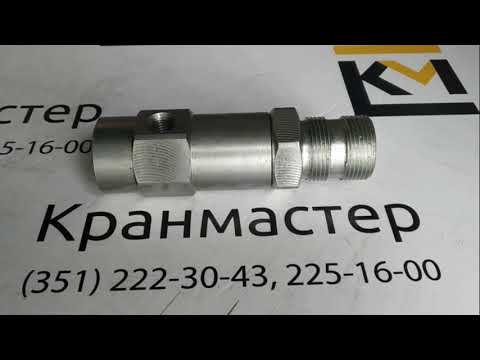

Гидрозамок цилиндра подъема стрелы кс 55713 (3 видео)

Гидравлический привод механизмов автокрана КС-55713 Галичанин 25 тонн на шасси Камаз-65115 выполнен по открытой однонасосной гидравлической схеме и предназначен для передачи энергии силовой установки шасси к гидродвигателям крановой установки. Схема гидравлическая принципиальная приведена на Рис. 20.

Рис. 20. Схема гидравлическая принципиальная неповоротной части автомобильного крана КС-55713

А — Соединение вращающееся Dу = 25 мм КС-55713-1К.83.500
Б — Бак масляный V = 240 дм3 КС-55713-1К.83.300-1
ВЗ1 — Вентиль запорный (в составе гидробака) КС-55713-1К.83.320
ВЗ2 — Вентиль запорный (в составе гидробака)
ВН1, ВН2 — Вентиль Dу = 8 мм в составе трубопровода
ВН3 — Вентиль Dу = 6 мм в составе трубопровода
ВН4, ВН5 — Вентиль Dу = 8 мм в составе соединения вращающегося
ВН6 — Вентиль-дроссель Dу = 8 мм в составе трубопровода
ГТ1. ГТ2 — Рукав Dу = 12 мм, P ном=25 МПа РВД 12-25,0х650
ГТ4,ГТ6, ГТ7 — Рукав Dу= 12 мм, Р ном=25 МПа РВД 12-25х850
ГТ8… ГТ15 — Рукав Dу= 12 мм, Р ном=25 МПа РВД 12-25х1650
ГТ16…ГТ17 — Рукав Dу = 25 мм, P ном=25 МПа РВД 25-25х580
ГТ18 — Рукав Dу = 25 мм, P ном=25 МПа РВД 25-25х400
ГТ20, ГТ21 — Рукав Dу= 8 мм, Р ном=25 МПа РВД 8-25х700
РН1… РН9 — Рукав Dу = 32 мм, Р ном=1,6 МПа 32х43-1,6
РН10 — Рукав Dу = 25 мм, Р ном=1,6 МПа 25х35-1,6
РН11 — Рукав Dу = 50 мм, Р ном=1,6 МПа 50х61,5-1,6
РН12 — Рукав Dу = 12 мм, Р ном=1,6 МПа 12х20-1,6
ДР1 — Дроссель Dу = 1 мм КС-2574.83.304
ДР2 — Дроссель Dу = 3 мм КС-2574.83.304-04
ДР3…ДР8 — Дроссель Dу = 0,6 мм КС-2574.83.304-02
ЗМ1. ЗМ5 — Гидрозамок односторонний Dу = 8 мм, P ном=25 МПа 541.08.00
КИ1, КИ2 — Клапан «ИЛИ» КС-2574.84.450
КО1 — Клапан обратный Dу = 20 мм, P ном=20 МПа КС-35719-3.83.400
КП4, КП5 — Блок обратно-предохранительных клапанов Dу = 25 мм, Pном= 5…16МПа
КТ1 — Клапан тормозной Dу = 16 мм, P ном=32 МПа

Рис. 21. Схема гидравлическая принципиальная поворотной части

Работа гидравлического оборудования автокрана КС-55713

Механическая энергия двигателя шасси преобразуется насосом «НА» (Рис. 20) в энергию потока рабочей жидкости, которая направляется по системе трубопроводов к гидродвигателям исполнительных механизмов. В гидродвигателях исполнительных механизмов энергия рабочей жидкости вновь преобразуется в механическую энергию.

Регулирование скоростей гидродвигателей автомобильного крана КС-55713 комбинированное – производится изменением частоты вращения вала насоса (изменением частоты вращения коленчатого вала двигателя шасси) и дросселированием рабочей жидкости в каналах гидрораспределителей.

Применение в приводе механизма подъема груза регулируемого аксиально-поршневого гидромотора позволяет дополнительно регулировать частоту вращения барабана грузовой лебедки за счет изменения рабочего объема гидромотора.

Гидравлическая схема автокрана КС-55713 Галичанин 25 тонн на шасси Камаз-65115 позволяет выполнять следующие крановые операции:

— установка (снятие) крана на выдвижные опоры;
— подъем (опускание) груза;
— подъем (опускание) стрелы;
— вращение поворотной части крана;
— выдвижение (втягивание) секций стрелы.

Гидравлическая схема автокрана КС-55713 позволяет совмещать любые две рабочие операции:

— подъем (опускание) груза с вращением поворотной рамы;
— подъем (опускание) груза с выдвижением секций стрелы;
— подъем (опускание) стрелы с вращением поворотной рамы;
— подъем (опускание) стрелы с выдвижением (втягиванием) секций стрелы;
— выдвижение (втягивание) секций стрелы с вращением поворотной рамы.

В зависимости от положения рукоятки переключения потока рабочей жидкости двухходового крана «Р4» (Рис. 20) поток рабочей жидкости направляется от насоса «НА» или ручного насоса «НР» к гидрораспределителю «Р1» или к гидрораспределителю «Р2» через вращающееся соединение «А».

Работа гидрооборудования выдвижных опор автокрана КС-55713

При установке автокрана КС-55713 на выдвижные опоры кран двухходовой Р4 устанавливается в указанное на схеме положение.

При нейтральном положении золотников гидрораспределителя Р1 полости гидроцилиндров Ц1. Ц4, заперты гидрозамками ЗМ1. ЗМ4, а полости гидроцилиндров Ц5. Ц8 заперты золотниками гидрораспределителя Р1.

Напорная магистраль через переливной канал гидрораспределителя Р1 соединена со сливом. Рабочая жидкость от насоса НА направляется в гидробак Б. При включении выдвижения балок опор золотник секции III гидрораспределителя Р1 переводится в верхнее, по схеме, положение.

Далее в тексте верхнее положение золотника означает, что верхний прямоугольник мысленно устанавливается на место среднего, а нижнее положение золотника — нижний прямоугольник мысленно устанавливается на место среднего.

При этом рабочая жидкость от насоса через гидрораспределитель поступает в поршневую полость гидроцилиндров Ц5. Ц8, которые приводят балки выдвижных опор автокрана КС-55713 в рабочее положение.

Читайте также: Как найти диаметр основания прямого цилиндра

Видео:Как отрегулировать ГидрозамокСкачать

Втягивание балок выдвижных опор производится тем же золотником, который переводится в нижнее, по схеме, положение. Рабочая жидкость при этом поступит в штоковые полости гидроцилиндров Ц5…Ц8.

Для установки автомобильного крана КС-55713 на опоры золотники I, II, IV и V гидрораспределителя Р1 устанавливаются в верхнее положение. При этом рабочая жидкость от насоса через гидрораспределитель и гидрозамки ЗМ1. ЗМ4 поступит в поршневые полости гидроцилиндров Ц1. Ц4.

После выдвижения штоков гидроцилиндров Ц1…Ц4 гидрозамки ЗМ1. ЗМ4 запирают поршневые полости, предотвращая самопроизвольное втягивание штоков в случае обрыва трубопроводов и утечки рабочей жидкости через гидрораспределитель Р1. Для приведения крана в транспортное положение золотники гидрораспределителя Р1 переводятся в нижнее, по схеме, положение.

При этом рабочая жидкость поступает в штоковые полости гидроцилиндров Ц1…Ц4. Так как выход из поршневых полостей этих гидроцилиндров закрыт гидрозамками ЗМ1. ЗМ4, давление в штоковых полостях растет до величины давления соответствующего открытию гидрозамков. Гидрозамки открываются, пропуская рабочую жидкость на слив в бак.

Работа гидрооборудования механизма поворота автокрана КС-55713

Для выполнения крановых операций двухходовой кран Р4 должен занимать правое, по схеме, положение. В этом случае подача рабочей жидкости на поворотную часть автомобильного крана и обратно осуществляется через вращающееся соединение А.

При нейтральном положении золотников гидрораспределителя Р2 рабочие отводы заперты, напорная магистраль соединена со сливом и рабочая жидкость направляется в бак.

Для поворота поворотной части автомобильного крана КС-55713 Галичанин 25 тонн на шасси Камаз-65115 золотник III гидрораспределителя Р2 устанавливается в зависимости от направления поворота в нижнее или верхнее, по схеме, положение.

При этом рабочая жидкость поступает к гидромотору М1 и размыкателю тормоза Ц11, который выключает тормоз механизма вращения и вал гидромотора начинает вращаться.

Клапаны КП4 и КП5 предназначены для предохранения гидромотора от перегрузок при резком изменении частоты вращения и остановке поворотной части. Вентиль ВН1 соединяет левую и правую магистрали гидромотора при приведении поворотной части крана в транспортное положение в случае выхода из строя привода крана.

Работа гидрооборудования механизма телескопирования секции стрелы автокрана КС-55713

Гидроцилиндр Ц12 механизма телескопирования секции стрелы управляется золотником IV секции гидрораспределителя Р2. Для выдвижения секции стрелы золотник переводится в нижнее, по схеме, положение.

Рабочая жидкость от насоса через секцию гидрораспределителя, тормозной клапан КТ3 поступает в поршневую полость гидроцилиндра Ц12. Из штоковой полости гидроцилиндра Ц12 рабочая жидкость поступает на слив.

Для втягивания секции стрелы золотник переводится в верхнее, по схеме, положение. Рабочая жидкость поступает в штоковую полость гидроцилиндра и линию управления тормозного клапана КТ3.

При этом клапан открывается, пропуская рабочую жидкость из поршневой полости на слив, происходит втягивание штока гидроцилиндра Ц12. Клапан КТ3 обеспечивает стабильность скорости перемещения секции стрелы для всего диапазона нагрузок.

Работа гидрооборудования механизма подъёма стрелы автокрана КС-55713

Управление гидроцилиндром подъёма стрелы автокрана КС-55713 Галичанин 25 тонн на шасси Камаз-65115 производится золотником II секции гидрораспределителя P2. Для подъёма стрелы золотник переводится в нижнее, по схеме, положение.

При выдвижении штока рабочая жидкость проходит в поршневую полость гидроцилиндра Ц14 через тормозной клапан КТ2. При втягивании штока рабочая жидкость подается в штоковую полость, линию управления клапана, а из поршневой полости через клапан КТ2 на слив в бак.

Работа гидрооборудования механизма грузовой лебёдки автомобильного крана КС-55713

Подъём (опускание) груза осуществляется перемещением золотника I секции гидрораспределителя Р2. Для подъёма груза золотник переводится в нижнее, по схеме, положение.

При этом рабочая жидкость через тормозной клапан КТ1 подается к гидромотору М2 и от гидрораспределителя к размыкателю Ц15, Ц16, тормоза грузовой лебёдки автокрана КС-55713 Галичанин 25 тонн на шасси Камаз-65115.

Тормоз размыкается, гидромотор начинает вращаться, а затем из гидромотора рабочая жидкость сливается в бак. При опускании груза тот же золотник переводится в верхнее, по схеме, положение.

Рабочая жидкость поступает в противоположную полость гидромотора М2 и линию управления тормозного клапана КТ1. Тормозной клапан пропускает рабочую жидкость на слив, обеспечивая стабильность частоты вращения гидромотора во всем диапазоне нагрузок.

Вентиль ВН2 предназначен для соединения магистралей гидромотора при проверке тормоза грузовой лебёдки автокрана КС-55713, а также для опускания груза при выходе из строя привода грузовой лебёдки.

Видео:Возможная неисправность на гилро замке цилиндра подъёма стрелы,Скачать

Срабатывание приборов безопасности

Читайте также: Мотоцикл урал как собрать цилиндр

При срабатывании приборов безопасности обесточивается электромагнит гидрораспределителя с электромагнитным управлением, встроенный в гидрораспределитель Р2.

При этом линия управления предохранительного клапана КП3 соединится со сливной магистралью. В результате предохранительный клапан КП3 разгружается, соединяя напорную магистраль со сливной, и выполнение крановых операций становится невозможным до момента подачи электрического тока в обмотку электромагнита гидрораспределителя с электромагнитным управлением.

Ручной насос «НР» предназначен для приведения крана в транспортное положение при выходе из строя привода крана. При работе ручным насосом вентиль ВН3 должен быть открыт.

Работа всех механизмов аналогична описанному выше, только в качестве источника гидравлической энергии будет служить ручной насос.

Ремонт гидроцилиндров выдвижных опор автокрана КС-55713

Демонтаж, разборка, сборка и монтаж гидроцилиндра выдвижения опоры автокрана КС-55713

Рис. 54. Опора выдвижная автокрана КС-55713-1К-3

1-опорная рама; 2-балка выносной опоры; 3,6- гидроцилиндры; 4-обойма; 5-болт; 7,9-ось; 8,10-шплинт;

Демонтаж гидроцилиндра выдвижения опоры с автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115 следует производить в следующей последовательности:

— Снять трубопровод поршневой полости, отвернув накидные гайки со штуцера гидроцилиндра выдвижной опоры и штуцера на планке.

— Отвернуть накидную гайку трубопровода штоковой полости в месте соединения со штуцером на планке.

— Отсоединить проушину, сняв шплинт 10, шайбу (рис.54, сечение В-В), предварительно подложив под гидроцилиндр деревянный брусок во избежание повреждения трубопроводов при демонтаже гидроцилиндра.

— Снять штоковый трубопровод, отвернув накидную гайку со штуцера штоковой полости цилиндра выдвижения опоры автокрана КС-55713-1К-3.

— Отсоединить проушину штока, сняв шплинт 8, шайбу и ось 7 (рис.54, сечение Б-Б).

— Вынуть из выносной опоры гидроцилиндр.

Рис.55. Цилиндр выдвижения балок опор автокрана КС-55713-1К-3

1-грязесъёмник; 2-гайка; 3-лента; 4-кольцо защитное; 5- уплотнение штоковое; 6-крышка; 7-шток; 8-корпус; 9-поршень в сборе; 10,11,12- кольцо; 13-уплотнение поршневое; 14-стопорное кольцо; 15-пружинное кольцо; 16-лента.

Разборку гидроцилиндра выдвижения опоры КС-55713-2.31.300 следует производить в следующей последовательности:

— Повернуть цилиндр выдвижения опоры резьбовыми отверстиями вниз, слить остатки масла в емкость.

Видео:Демонтаж гидроцилиндра стрелы крана ИвановецСкачать

— Снять стопорное кольцо 14 (рис.55), утопить крышку 6 посредством медной или алюминиевой выколотки до появления в корпусе 8 кольца пружинного 15, извлечь кольцо 15 из корпуса.

— Вынуть шток 7 вместе с крышкой 6 из цилиндра.

— Снять со штока поршень 9 и крышку 6.

— Снять с поршня манжету 13, ленту 16.

— Снять с крышки манжету 5, кольцо уплотнительное 11, кольцо защитное4 и грязесъемник1 и ленты 3.

— Снять со штока кольцо уплотнительное 10.

Сборку производить в обратной последовательности. В случае применения гидроцилиндра выдвижения опоры КС-35719-3.31.700, фиксация крышки 8 осуществляется аналогично гидроцилиндру КС-45724-8.63.900, с помощью накидной гайки и контргайки.

Демонтаж, разборка, сборка и монтаж гидроцилиндра вывешивания крана КС-55713-1К-3

Демонтаж гидроцилиндра вывешивания крана КС-55713-1К-3 необходимо производить в следующей последовательности:

— Выдвинуть выносную опору на 400-500мм.

— Отсоединить подводящие трубопроводы от гидроцилиндра и гидрозамка и вставить в резьбовые отверстия заглушки. Вывернуть гидрозамок. На место гидрозамка ввернуть приспособление для строповки.

— Застропить цилиндр вывешивания крана.

— Расстопорить четыре отгибные шайбы, отвернуть четыре болта.

— Опустить гидроцилиндр и снять с крана.

Рис.56. Гидроцилиндр вывешивания крана КС-55713-1К-3

1-гильза; 2-шток; 3-поршень; 4-уплотнение поршневое; 6-лента направляющая; 7-кольцо; 8-крышка; 9-кольцо; 10-уплотнение штоковое; 11-кольцо; 12-грязесъемник; 13-кольцо стопорное; 14-кольцо пружинное; 15-лента; 16,17-шайба защитная.

Разборку цилиндра вывешивания крана КС-55713-1К-3 (рис.56) необходимо производить в следующей последовательности:

— Повернуть корпус гидроцилиндра резьбовыми отверстиями вниз и слить масло в емкость.

— Снять стопорное кольцо 13, утопить крышку 8 во внутреннюю часть гильзы 1 на 30-40 мм, обеспечив снятие пружинного кольца 14.

— Демонтировать пружинное кольцо 14.

— Вынуть из гильзы 1 шток 2 с поршнем 3 и крышкой 8.

— Снять крышку 8 со штока 2 с помощью алюминиевой или медной выколотки.

— Вынуть из крышки 8 грязесъемник 12, кольца 9 и 11, ленты 15, шайбы защитные 16 и 17 и уплотнение штоковое 10.

Видео:Регулировка тормозных клапанов подъёма стрелы,выдвижения и лебёдкиСкачать

— Снять с поршня уплотнение поршневое 4 и ленту 6.

— Скрутить со штока 2 поршень 3, зажав шток между двумя деревянными ячейками.

Операцию извлечения штока из корпуса гидроцилиндра вывешивания крана КС-55713-1К-3 осуществлять приложением внешнего усилия к штоку (механического или посредством насосной станции), предварительно закрепив корпус (предпочтительна вертикальная разборка).

Давление подается в поршневую полость гидроцилиндра. Шток выдвигается до появления первой манжеты. Сливается масло. Далее шток вынимается вручную с предохранением его от падения.

Сборку гидроцилиндра вывешивания крана КС-55713-1К-3 необходимо производить в следующей последовательности:

Читайте также: Как заменить главный цилиндр сцепления шкода октавия а5

— Установить уплотнение поршневое 4 и ленту 6 на поршень.

— Установить грязесъемник 12 и уплотнение штоковое 10, кольца 9 и 11, ленты 15, шайбы защитные 16 и 17.

— Установить крышку 8 на шток 2.

— Установить на шток 2 кольца 7, поршень 3 и завальцевать.

— Установить корпус гидроцилиндра вывешивания крана вертикально приливом под гидрозамок вниз и закрепить.

— Установить шток-поршень 2 в сборе с крышкой 8 в гильзу 1 аккуратно заправить поршневые манжеты во входную фаску корпуса мягким заострённым инструментом. Шток должен входить в корпус плавно под собственным весом.

— Ввернуть в гидроцилиндр заглушки.

Монтаж выносной опоры автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115 следует производить в последовательности обратной демонтажу.

Ремонт гидроцилиндра выдвижения выносной опоры автокрана КС-55713-1К-3 следует производить при следующих неисправностях:

— течь масла по уплотнениям;
— самопроизвольное выдвижение штока.

Ремонт цилиндра вывешивания крана КС-55713-1К-3 следует производить при следующих неисправностях:

— течь масла по уплотнениям;
— проседание штока под нагрузкой;
— самопроизвольное выдвижение штока.

В случае проседания опор автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115 необходимо сначала проверить на утечки гидрозамок гидроцилиндра вывешивания.

Если гидрозамок исправен, и при обнаружении внутренних или наружных утечек, необходимо произвести демонтаж и разборку гидроцилиндра.

Замена опорно-поворотного устройства автокрана КС-55713-1К-3

Рис. 57. Опора поворотная автокрана КС-55713-1К-3

1-зубчатый венец; 2,3-полуобоймы; 4-прпокладка; 5,8-болты; 6,9-гайки; 7-ролик; 10-шайба; 11-масленка

Видео:Гидрозамок КМУ Для чего нужен?Скачать

Демонтаж опорно-поворотного устройства автокрана КС-55713-1К-3

Демонтировать гидроцилиндр подъёма стрелы.

Демонтировать стрелу в сборе с автокрана.

Ослабить гайки 9 (рис.57). Отвернуть гайки 9 полностью.

Произвести демонтаж жгутов токосъёмника с клеммной колодки поворотной рамы автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115.

Отсоединить трубопроводы от вращающегося соединения.

Технологическим краном застропить платформу поворотную. Демонтировать платформу с крана и установить на опоры.

Придерживая траверсой опорно-поворотное устройство (ОПУ), ослабить гайки 6. Отвернуть гайки 6 полностью.

Отсоединить ОПУ от платформы поворотной.

Монтаж опорно-поворотного устройства автокрана КС-55713-1К-3

Устранить грязь и посторонние вещества из отверстий под болты на раме и поворотной платформе.

Положить ОПУ автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115 на деревянные подкладки высотой не менее 50мм. Установить внутри стойки. Установить поворотную платформу на стойки.

Грузоподъёмным механизмом, обеспечивающим возможность круговых перемещений ОПУ (например, траверсами) приподнять ОПУ и совместить отверстия на нём и поворотной платформе.

Болты 6 сначала затягивать с моментом равным 50% от установленного, а затем с установленным моментом равномерно, чередуя затяжку крест-накрест.

Все болты окончательно затягивать с одинаковым моментом 0,45-0,48кНм (45-48кГ/см), не допускающим разброса его величин. Знак «Л» венца ОПУ располагать на продольной оси нижней рамы автокрана в задней ее части. Знак «Л» полуобойм ОПУ автокрана КС-55713-1К-3 располагать на поперечной оси поворотной рамы с правой стороны.

Поднять технологическим краном поворотную платформу в сборе с опорно-поворотным устройством и подвести её к месту работы над рамой.

Медленно опустив поворотную платформу в сборе, совместить отверстия под болты в следующей последовательности: передней, левой и правой передней, левой и правой задней, задней и левой и правой боковых частях, после чего затягивают гайки 9 гаечным ключом.

Затянуть все гайки 9 сначала с моментом, равным 50% от установленного, а затем с установленным моментом равномерно, чередуя затяжку крест-накрест. После затяжки убедиться, что резьбовая часть болтов выступает над гайкой более чем на одну нитку.

Смазывать опорно-поворотное устройство автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115 консистентной смазкой через пресс-маслёнки 11, до тех пор, пока смазка не выйдет наружу через стык между внутренней и наружной обоймами.

Произвести монтаж жгутов токосъёмника. Установить стрелу в сборе на автокран. Установить гидроцилиндр подъёма стрелы.

Замена болта крепления опорно-поворотного устройства к поворотной раме автокрана КС-55713-1К-3

Демонтаж болта крепления опорно-поворотного устройства к поворотной раме автокрана КС-55713-1К-3 Клинцы/Галичанин грузоподъемностью 25 тонн на шасси Камаз-65115 следует проводить в следующем порядке:

— расчалить крюковую подвеску;

— поднять стрелу до минимального вылета.

Видео:Гидрозамки одностороннего и двустороннего действияСкачать

— медленно вращая поворотную платформу, совместить ось демонтируемого болта 1 (рис. 58) с осью отверстия А расположенного в верхнем листе опорной рамы в задней части рамы или сбоку.

— отвернуть гайки 2 и демонтировать болт 1 через отверстие А. Монтаж болта осуществить в обратном порядке.
