Перед тем как выбирать главный тормозной цилиндр (тормозная машинка) для передних тормозов или хендбрейка необходимо знать и понимать характеристики, которые определяют его работу и всей системы. Ниже описание основных характеристих с примерами, методика сравнение и подбора тормозных цилиндров.
- Диаметр поршня
- Длина плеча
- Тип машинки
- Тормозная система мотоциклов
- От чего зависит тормозной путь и время торможения мотоцикла
- Типы тормозов на мотоциклах
- Барабанные тормоза
- Дисковые тормоза
- Классификация тормозов по типам суппортов
- Моноблочные и составные суппорта
- Плавающие и неподвижные суппорта
- Радиальные и осевые суппорта
- Типы тормозных дисков по материалу изготовления
- Чугунные диски
- Диски из ковкого железа
- Диски из нержавеющей стали
- Тормозная жидкость для мотоциклов: классификация и отличия
- Виды тормозной жидкости
- Dot5.1
- Тормозные колодки
- Типы колодок
- Условия эксплуатации
- Риск неправильного выбора
- Обслуживание тормозной системы
- 📺 Видео
Видео:Как и чем ПРАВИЛЬНО смазать суппорт? Смазываем суппорт 2 разными типами смазок!Скачать
Диаметр поршня
Во сколько раз площадь цилиндра машинки меньше площади рабочего цилиндра, во столько раз увеличивается сила приложенная к главному цилиндру на рабочем. Чем больше площадь главного цилиндра — тем больше должна быть сила давления на шток, чтобы затормозить один и тот же рабочий цилиндр. На практике установка тормозной машинки с большим диаметром поршня потребует сильнее давить на рычаг тормоза, чтобы добиться того же торможения, которые было с главным цилиндром меньшего диаметра. Установка машинки меньшего диаметра потребует меньшего усилия на рычаг машинки. При определении диаметра поршня стоит обращать внимание на конструкцию машинки. На всех машинках указан диаметр, но есть машинки с обратным ходом, например тормозная машинка ABM. В такой машинке поршень движется вверх, и шток находится внутри цилиндра. Таким образом, площадь штока является нерабочей, а значит ее надо вычитать из площади поршня. Именно поэтому производитель пишет, что диаметр поршня 18мм соответствует диаметру 16.3мм на стандартной машинке. Т.е. их машинка 18мм работает как обычная машинка 16.3мм.
Видео:главный тормозной цилиндрСкачать
Длина плеча
Сила с которой вы давите на рычаг передается на шток через плечо (расстояние между осью рычага и точкой приложения штока цилиндра). Например, brembo указывает на своих машинках длину плеча второй цифрой: 16*18 (16мм — диаметр поршня и 18мм — длина плеча). На остальных ее приходится измерять самостоятельно, иногда это невозможно сделать без разборки. Длина плеча влияет на работу тормозной машинки также как и в машинке сцепления. Меньше плечо — слабее приходится давить на рычаг, но увеличивается ход рычага, и наоборот. Именно поэтому машинки разных брендов с одинаковым диаметром поршня по ощущениям тормозят по-разному. Например, у машинки brembo 16*18 плечо 18мм, а у magura 195 16mm плечо 21мм — magura кажется «жестче», хотя диаметр цилиндров одинаковый. Есть продвинутые машинки, на которых длина плеча регулируется в пределах нескольких миллиметров (например, magura HC3 или brembo RCS). Эта регулировка позволяет добиться того, что по ощущениям такая машинка с цилиндром 16мм будет работать как 15мм или 17мм.

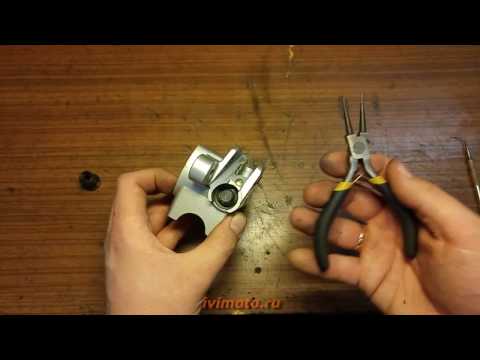

Видео:Ремонт смотровых окошек главных тормозных цилиндров мотоциклаСкачать
Тип машинки
Радиальная — цилиндр расположен перпендикулярно ручке руля, а плечо рычага параллельно.
Параллельная — цилиндр расположен параллельно ручке руля, а плечо рычага перпендикулярно.
Принципиально разницы с точки зрения давления на рабочий цилиндр между этими конструкциями нет. Радиальная машинка более компактная, меньше весит, ее конструкция позволяет проще реализовать короткое плечо и его регулировку на более простом и компактном рычаге. На радиальной машинке можно сделать цилиндр большего диаметра без значительного увеличения веса и габаритов, так как основание корпуса цилиндра переходит в хомут-крепление на руль, а на параллельной машинке это отдельная часть корпуса. Поэтому на радиальных машинках больше диаметр цилиндра и меньше плечо (как правило около 19мм), а на параллельных — меньше диаметр цилиндра и больше плечо (как правило около 25мм).
Читайте также: Как очистить цилиндр бензопилы от нагара
Благодаря компактному и легкому корпусу, а также возможности реализовать больший диаметр поршня, радиальные машинки используются в спорте. Чем легче — тем лучше, а больший объем цилиндра — это больший объем жидкости, который требует больше энергии для нагрева.
Видео:Переборка тормозного суппорта китайского мотоцикла на примере Motoland XR250PROСкачать
Тормозная система мотоциклов
Обычно обучаются на категорию «А» и покупаются мотоциклы ради скорости, ради того, чтобы лететь по пустынным улицам со скоростью под 100 км/ч, а то и 200 км/ч. Однако на дорогах часто возникают аварийные ситуации: выбежавший на дорогу ребёнок или неожиданно повернувшая машина. И удастся ли гонщику избежать аварии зависит от исправности и эффективности его тормозной системы.
Видео:Главный тормозной цилиндр, принцип работы и устройствоСкачать
От чего зависит тормозной путь и время торможения мотоцикла
- От длины базы. При резком торможении основной удар приходится на переднее колесо мотоцикла, так что заднее колесо норовит оторваться от земли и перевернуть мотоцикл. Длинная база лучше сопротивляется перевороту, поэтому, чем больше длина базы, тем короче тормозной путь.
- От центра тяжести. Низкий центр тяжести прижимает мотоцикл к земле и не даёт ему перевернуться через переднее колесо. Понизить центр тяжести в процессе езды можно сдвинувшись на задний край сиденья мотоцикла, это даст преимущество при торможении. А багаж, особенно тяжёлый, лучше укладывать на дно кофров, чтобы не давать мотоциклу дополнительной силы для переворота.
- От липкости шин. Несмотря на то, что мягкие шины менее износостойкие, чем жёсткие, в условиях аварийного торможения они работают эффективнее. Мотоцикл останавливается благодаря сцеплению шин с дорогой, поэтому липкие шины сокращают тормозной путь и помогают остановиться быстрее.
- От работоспособности тормозной системы. Неисправные или изношенные тормоза приводят к серьёзным авариям на дорогах. Поэтому так важно подобрать наиболее подходящие тормоза для резкой остановки мотоцикла и периодически проверять все элементы на износ.
Видео:Техничка! Как перебрать тормозную машинку на мотоцикле Yamaha FZ6 / Ремонт тормозов Yamaha / ГТЦСкачать
Типы тормозов на мотоциклах
Главный критерий оценки тормозной системы – это тип тормозного механизма. В магазинах вы найдёте два существующих типа тормоза: дисковый и барабанный. Рассмотрим различия.
Барабанные тормоза
Барабанный тормоз работает следующим образом: при торможении 2 серповидные тормозные колодки раздвигаются и прижимаются фрикционными накладками к внутренней стороне тормозного барабана, представляющего собой полый цилиндр. Когда торможение прекращается стяжные пружины возвращают колодки в исходное положение.
Барабанный механизм тормоза стоит недорого, он защищён от грязи и других внешних физических факторов. Благодаря маленькой рабочей поверхности колодок такие тормоза прослужат дольше. Недостатком барабанного тормоза является неустойчивость к температурам: при торможении механизм сильно нагревается и приходит в негодность. А при отрицательных температурах фрикционные накладки примерзают к колодкам, из-за чего тормозная система становится неисправной. Помимо этого, барабанный тормоз имеет большие габариты и вес и издаёт неприятный скрежет при торможении.
Дисковые тормоза
Механизм работы дискового тормоза такой: к вращающемуся диску крепятся плоские тормозные колодки, на которые действует большой поршень, соединённый шлангом с поршнем поменьше. Маленький поршень крепится к рычагу тормоза или педали, за счёт чего и происходит торможение. Разница в размере поршней позволяет прилагать меньше усилий, чем в случае с барабанным тормозом.
Читайте также: Солярис как расположены цилиндры
По сравнению с барабанным тормозом дисковый гораздо легче в эксплуатации и замене. Он изнашивается медленнее, а в случае износа заметить проблему легче, чем в барабанном тормозе. Дисковый тормоз устойчив к температурам, не нагревается и не реагирует на влажность. Однако его износостойкость меньше, чем у барабанного тормоза, а стоимость, наоборот, больше.
Видео:СУППОРТА ПЕРЕСТАНУТ ЗАКИСАТЬ ЕСЛИ СДЕЛАТЬ ЭТОСкачать
Классификация тормозов по типам суппортов
Суппорт – это деталь тормоза, отвечающая за исправную работу колодок. Он представляет собой узел, прижимающий колодки к диску, когда водитель мотоцикла нажимает на тормоз. От суппорта и его крепления к диску зависит очень многое.
Моноблочные и составные суппорта
Моноблочные суппорта отливаются или куются в виде одного цельного элемента. Составные суппорта состоят из двух частей, соединяющихся высокопрочными стальными болтами. Весят они одинаково, однако составные суппорта считаются более прочными благодаря стальным болтам между частями. В отличие от моноблочных суппортов они устойчивы к высоким температурам при торможении и дольше сохраняют работоспособность.
Плавающие и неподвижные суппорта
У неподвижного суппорта (рис. А) тормозные цилиндры располагаются с двух сторон диска друг напротив друга, в то время как у плавающего суппорта (рис. В) цилиндры расположены только с одной стороны. Неподвижные суппорта мощнее, так как в них всегда устанавливается цилиндры устанавливаются парами, они стоят дороже, но и ощущаются при нажатии на тормоз лучше. Плавающие суппорта компактнее, легче в установке и замене и дешевле, однако их мощность меньше, а ощущение педали тормоза хуже.
Радиальные и осевые суппорта
Если болты крепежа суппорта расположены параллельно тормозному диску, это радиальный суппорт (слева), если перпендикулярно диску – осевой (осевой). При плавном торможении разница незаметна, однако в условиях аварийного торможения радиальные суппорта дают лучший контакт колодок с диском и, как следствие, сокращают тормозной путь. В эксплуатации радиальные суппорта легче, но и стоят они дороже осевых.
Видео:Что делать, если заклинил суппорт? Симптомы, профилактика, лечениеСкачать
Типы тормозных дисков по материалу изготовления
Как это не удивительно, но материал тормозного диска тоже влияет на тормозной путь мотоцикла. От материала диска зависит износоустойчивость тормозного механизма и скорость аварийного торможения.
Чугунные диски
- высокая теплопроводность, позволяющая тормозному механизму работать бесперебойно даже в условиях резкого торможения и сильного нагрева механизма.
- каждый производитель работает с собственным сплавом чугуна, из-за чего подобрать подходящие колодки сложно;
- при использовании с жёсткими колодками чугунные диски быстро изнашиваются.
Диски из ковкого железа
- повышенная теплопроводность и эффективность работы в условиях резкого торможения;
- прочность и универсальность в выборе колодок;
- устойчивость к поводке.
- низкая износостойкость;
- точный состав материала неизвестен.
Диски из нержавеющей стали
- прочность и износостойкость.
- полная неустойчивость к температурам, из-за чего резкое торможение может привести к стремительному увяданию диска;
- низкая теплопроводность, что приводит к неравномерному прогреванию и разрушению частей диска и, как следствие, к сильным вибрациям, которые вредят всему механизму.
Видео:Если тормоза не прокачиваютсяСкачать
Тормозная жидкость для мотоциклов: классификация и отличия
Ни один тормозной механизм не будет работать без тормозной жидкости. Пополнять бачок с тормозной жидкостью необходимо каждые 1000 км пробега (или два раза в год). Если уровень жидкости превышает отметку «lower», то поводов для беспокойства нет.
Читайте также: Цилиндр сцепления рабочий 316051602510
Виды тормозной жидкости
Это самая распространённая и недорогая тормозная жидкость, однако у неё есть много недостатков. В состав Dot3 входят вещества, разъедающие краску и натуральную резину (поэтому использование тормозных прокладок из натуральной резины в этом случае строжайше запрещено). А открытая упаковка с Dot3 хранится одну неделю, после чего становится непригодной. К плюсам Dot3 относится её высокая температура кипения, что важно при аварийном торможении.
Dot4 так же токсична, как и предыдущая жидкость, однако её температура кипения выше. То есть в условиях резкого торможения вероятность перегрева и повреждения тормозной системы меньше. В открытом виде Dot4 хранится несколько недель.
Dot4 смешивается с Dot3, однако лучше добавлять тормозную жидкость с высоким классом в жидкость с низким классом, а не наоборот.
Dot5 хранится долго, она не разъедает краску и сочетается со всеми видами резины. Но она не поглощает воду, поэтому влага в гидравлической системе сразу же приводит к коррозии. Перед использованием Dot5 прокачайте тормозную систему 2-3 раза и удалите весь воздух. Эта тормозная жидкость не смешивается с другими.
Dot5.1
Dot5.1 по характеристикам превосходит другие тормозные жидкости: она имеет самую высокую температуру кипения, так что для резкого торможения подходит лучше. Для высоких скоростей Dot5.1 используется чаще, но из-за относительной новизны найти эту жидкость можно не во всех магазинах, и стоит она дороже. Эта тормозная жидкость подходит ко всем типам резины, но так же, как Dot3 и Dot4 она разъедает краску.
Видео:Почему клинят суппорта и грeются тормоза, и почему нельзя смазыватьСкачать
Тормозные колодки
Во время резкого торможения колодки подвергаются повышенной нагрузке, и именно они отвечают за износостойкость тормозного механизма. Поэтому к выбору тормозных колодок следует подойти внимательно и выбрать ту модель, которая подходит для ваших целей.
Типы колодок
Условия эксплуатации
Основной критерий, на который следует опираться при выборе колодок – это область их применения. Существует колодки для ежедневного и спортивного использования мотоцикла, для дальних расстояний, гонок или езды в условиях аномально холодных температур.
Менять колодки необходимо тогда, когда толщина рабочей поверхности становится менее 2 мм. Переднее колесо – ведущее, на него падает вся нагрузка во время торможения, поэтому менять его колодки нужно в 3 раза чаще, чем на заднем колесе. Даже если в колесе не один комплект колодок, во время обслуживания заменяйте каждый из них.
Риск неправильного выбора
Неправильно подобранные колодки увеличивают тормозной путь и повышают скорость износа тормозного механизма. При использовании колодок неправильных размеров педаль газа становится жёсткой и резкой, а время торможения вырастает. Также не следует использовать колодки для спортивных и гоночных мотоциклов на ежедневных байках и наоборот. Это приводит к резкому падению температур и, как следствие, длинному тормозному пути и низкой износостойкости.
Видео:Как ОДНОМУ прокачать тормоза? Проверка лайфхакаСкачать
Обслуживание тормозной системы
Исправность тормозной системы – это залог безопасной езды на мотоцикле. Изношенный механизм тормозов не будет эффективен и может привести к серьёзным последствиям. Чтобы избежать аварийных ситуаций, периодически проверяйте состояние тормозов. Для этого проверьте состояние и толщину тормозного барабана, толщину колодок и накладок, состояние тросов или шлангов и уровень тормозной жидкости. Помните, что никакая из деталей не должна быть изношена или со следами коррозии. Рабочие тормоза – эффективное торможение.
