Ремонт главного тормозного цилиндра Mitsubishi Outlander

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• педаль тормоза проваливается, торможение начинается в самом конце её хода
• слишком короткий ход педали
• требуется прикладывать усилие, чтобы авто начал тормозить
• колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Mitsubishi Outlander . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Mitsubishi Outlander, но сделать предварительную оценку можно по уточняющим симптомам:

1. Отклик тормозной системы на нажатие педали заметно снизился.
2. Требуется со всей силы давить на педаль, чтобы авто остановилось.
3. Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы Mitsubishi Outlander. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

1. Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
2. Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
3. Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Mitsubishi Outlander требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Mitsubishi Outlander, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

Читайте также: Регулировка клапанов три цилиндра

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Mitsubishi Outlander?

Существуют три распространённые причины поломки ГТЦ:

1. В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
2. Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
3. Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Mitsubishi Outlander и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Mitsubishi Outlander?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Mitsubishi Outlander – полный и неполный. В полном комплекте есть:

• защитный колпачок для самого ГТЦ;
• колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни и возвратные пружины к ним;
• держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра Mitsubishi Outlander в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Mitsubishi Outlander ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Mitsubishi Outlander можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.

Видео:Главный тормозной цилиндрСкачать

Общие сведения о тормозной системе

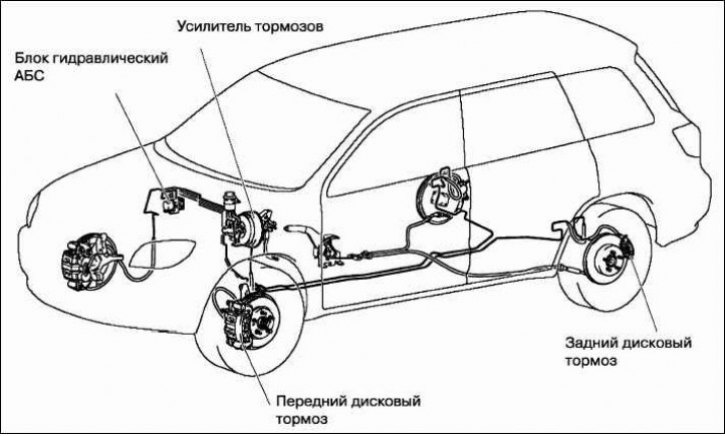

Автомобили Мицубиши Оутландер оборудованы двумя независимыми тормозными системами: рабочей и стояночной. Первая система, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая – затормаживает автомобиль на стоянке, ее привод механический.

На автомобиле применяют рабочую тормозную систему с диагональным разделением контуров, что значительно повышает безопасность вождения. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля, хотя и с меньшей эффективностью. Оба контура приводятся в действие от одной педали, которая крепится к кронштейну кузова. В гидравлический привод, помимо педали ытормоза, включены вакуумный усилитель, главный тормозной цилиндр, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.

Привод стояночной системы осуществляется на тормозные механизмы задних колес.

Видео:Лайфхак. Как проверить главный тормозной за 5 минСкачать

Вакуумный усилитель

Установлен между механизмом педали тормоза и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе (ресивере) двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали. В шланге, соединяющем вакуумный усилитель с впускной трубой (ресивером), установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Читайте также: Цилиндр для навески т25

Видео:Авто плохо тормозит. Педаль тормоза проваливается. Проверка главного тормозного цилиндра не снимая.Скачать

Главный тормозной цилиндр

Главный тормозной цилиндр гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая – с левым передним и правым задним тормозными механизмами.

Главный цилиндр снабжен бачком, внутренняя полость которого разделена перегородкой на два отсека. Каждый отсек питает одну из камер главного цилиндра.

При нажатии на педаль тормоза поршни главного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости. На автомобилях, оснащенных антиблокировочной системой тормозов (ABS), в отверстия главного тормозного цилиндра ввернуты штуцера трубок, подводящих тормозную жидкость к гидравлическому блоку ABS.

На автомобилях без ABS на главном тормозном цилиндре установлены регуляторы давления, которые при торможении корректируют давление тормозной жидкости в задних тормозных механизмах, исключая возможность опережающей блокировки задних колес. Это достигается пропорциональным уменьшением давления в задних тормозах по отношению к давлению в передних.

Видео:Прокачка главного тормозного цилиндра Mitsubishi Lancer 9Скачать

Передний тормозной механизм

Тормозные механизмы передних колес дисковые, с автоматической регулировкой зазора между тормозными колодками и диском, с плавающей скобой. Подвижная скоба образуется суппортом с однопоршневым рабочим цилиндром. Направляющая колодок прикреплена болтами к поворотному кулаку передней подвески. Подвижная скоба снизу прикреплена болтом к направляющему пальцу, который установлен в отверстии направляющей колодок; сверху скоба перемещается по направляющему штифту, ввернутому в направляющую колодок. Направляющие палец и штифт смазаны консистентной смазкой и защищены резиновыми чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, причем сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

Видео:Уходит педаль тормоза? Проверка главного тормозного ГТЦ без снятия с автомобиляСкачать

Задний тормозной механизм

Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки приводятся в действие одним гидравлическим рабочим цилиндром с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механизмом автоматической регулировки зазора между барабаном и колодками.

Видео:Главный тормозной цилиндр (ГТЦ) не сбрасывает давление... суппорта клинятСкачать

Стояночный тормоз

Стояночный тормоз приводится в действие механически, состоит из рычага тяги с регулировочной гайкой и двух тросов. Задние наконечники тросов соединены с разжимными рычагами привода стояночного тормоза, установленными на задних тормозных колодках. Рычаг, закрепленный между передними сиденьями на тоннеле пола, оборудован механизмом регулировки натяжения тросов. Передние наконечники тросов соединены с уравнителем механизма натяжения.

Читайте также: Станок для изготовления цилиндров из дерева

Стояночному тормозу не требуется особый уход. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. Чрезмерно изношенные детали замените.

При обнаружении обрыва оболочек или проволок тросов их нужно заменить новыми.

Видео:Как прокачать ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДРСкачать

Антиблокировочная система тормозов (ABS)

На автомобилях установлена антиблокировочная система тормозов (ABS) с электронной системой распределения тормозных сил (EBD). ABS регулирует давление в тормозных механизмах всех колес при торможении, предотвращая блокировку колес; обеспечивает сокращение тормозного пути при экстренном торможении с сохранением устойчивости и управляемости автомобиля.

Антиблокировочная система тормозов включает в себя электронный блок управления ABS, гидравлический блок, вакуумный усилитель, главный тормозной цилиндр, датчики скорости вращения колес и трубопроводы.

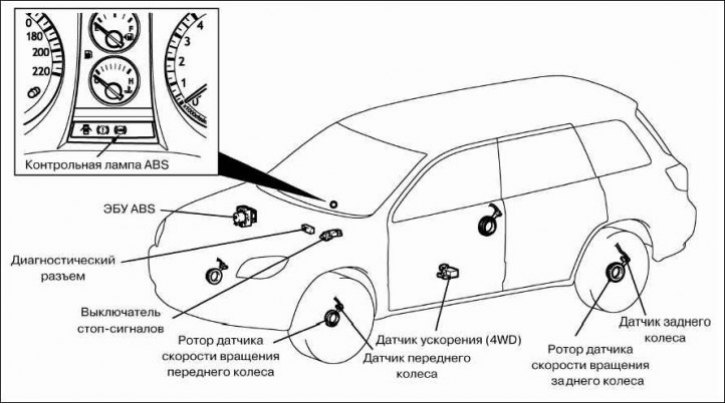

Электронный блок управления и гидравлический блок ABS, объединенные в единый модуль, установлены в моторном отсеке под вакуумным усилителем тормозов и закреплены на панели передка (для наглядности фото сделано при снятом вакуумном усилителе тормозов).

Во время торможения автомобиля электронный блок управления ABS получает сигнал от всех датчиков скорости вращения колес и определяет, какое колесо в данный момент находится на грани блокировки. На основании полученных сигналов электронный блок приводит в действие соответствующий электромагнитный клапан в гидравлическом блоке для обеспечения требуемого давления в трубопроводе соответствующего колеса.

В электронный блок управления ABS встроены функции самодиагностики и аварийного режима работы. В случае обнаружения электронным блоком управления неисправности в системе в комбинации приборов загорается сигнальная лампа неисправности антиблокировочной системы тормозов и в память электронного блока управления записывается соответствующий код неисправности, который считывается с помощью специального диагностического прибора (сканера). При возникновении неисправности в ABS работоспособность тормозной системы сохраняется, но возможна блокировка колес при торможении автомобиля.

Видео:Провалилась педаль сцепления, определяем поломку главный или рабочий цилиндр сцепленияСкачать

Антиблокировочная система тормозов (EBD)

Электронная система распределения тормозных сил (EBD) – это подсистема ABS, которая служит для обеспечения эффективного сцепления задних колес с поверхностью дороги.

При наличии системы EBD тормозное усилие поддерживается близким к оптимальному и регулируется электронной системой, что позволяет обходиться без регулятора давления.

Электронная система распределения тормозных сил управляется электронным блоком ABS. При движении автомобиля система распределения тормозных сил постоянно определяет степень проскальзывания каждого колеса автомобиля и регулирует давление рабочей жидкости в тормозных механизмах передних колес таким образом, чтобы оно превышало давление в тормозных механизмах задних колес. В результате предотвращается блокировка задних колес и обеспечивается более высокая эффективность срабатывания тормозов.

В случае возникновения неисправности системы EBD в комбинации приборов загорается сигнальная лампа состояния тормозной системы (со светофильтром красного цвета).
