В состав этой системы входят главный цилиндр (закреплен на руле с левой стороны), приводимый в движение рукояткой; суппорт (закреплен на вилке колеса), тормозной диск и шланги. Рассмотрим назначение, устройство и принцип действия всех частей гидравлической тормозной системы, устанавливаемой на китайских четырехтактниках.

Содержание

Принцип действия
Тормозная жидкость
Шланги тормозной системы
Суппорты плавающего (подвижного) типа
Тормозная система скутера
Тормозная жидкость
🎥 Видео

Принцип действия

Главный цилиндр используется для создания тормозного усилия, при помощи поршни воздействующего на жидкость тормозной системы. Жидкость передает усилие суппорту, в котором устанавливается один или несколько поршней (см, рис.). Эти поршни выдвигаются наружу в соответствии с усилием, создаваемым поршнем главного цилиндра, воздействующим на жидкость. Поршни в суппорте давят на тормозные колодки, которые, в свою очередь, прижимаются к диску для создания необходимого трения. Более подробно главный цилиндр и суппорт описаны в далее.

Тормозная жидкость

Поскольку жидкость обладает свойством несжимаемости, она используется для передачи усилия и перемещения в гидравлических системах.

На данный момент существуют четыре варианта тормозной жидкости для мотоциклов и скутеров: DOT 3. DOT 4, DOT 5 и DOT 5.1.

DOT — это система классификации, предложенная Американским Департаментом Транспорта [Department of Transport], которая классифицирует тормозные жидкости согласно температуре закипания и вязкости сухой и содержащей влагу жидкости. Жидкости DOT 3 и DOT 4 представляют собой минеральные масла, основанные на полигликопях. Основой жидкости DOT 5 является силикон, и она не может быть смешана с полигликолями. DОT 5.1 подобна DОT 3 и DOT 4 и поэтому совместима с ними, так как она основывается не на силиконе. DOT 5.1 была разработана для использования в антиблокировочных тормозных системах и обладает меньшей вязкостью.

Жидкости DOT 3, DOT 4 и DOT 5.1 гигроскопичны, это означает, что они поглощают влагу из воздуха. Присутствие в жидкости влаги снижает температуру ее закипания, рабочая температура тормозного диска и колодок обычно превышает ее. Именно поэтому указываются температуры закипания сухой и содержащей влагу жидкости. Температура закипания влажной жидкости измеряется при содержании в ней влаги в 3.5% Гигроскопичность является причиной необходимости замены тормозной жидкосги, по крайней мере, раз в два года. Фрикционный материал на тормозной колодке служит для изоляции суппорта от тепла, выделяемого диском, а это -очень весомое основание для замены колодок задолго до их окончательного износа. Жидкость DOT 5 не обладает свойством гигроскопичности и не смешивается с водой. При попадании в систему воды она опускается вниз и располагается вблизи самой горячей области системы. Это означает, что она будет очень легко и быстро закипать, образуя пузырьки газа, которые легко сжимаются, что, в свою очередь, придает тормозам ощущение упругости. Другая проблема с DOT 5 связана с тем, что сама жидкость становится сжимаемой при приближении к температуре кипения; это приводит к ощущению упругости тормозов при частом и продолжительном их использовании.

Шланги тормозной системы

Главный цилиндр и суппорт связаны специальными усиленными гидравлическими шлангами, допускающими неограниченное перемещение подвески. Стандартные шланги изготовляются из совместимой с тормозной жидкостью резины. Однако резина утрачивает свои свойства с течением времени и может растрескаться; это означает, что под давлением шланг будет расширяться и поглощать тормозное усилие. Поэтому резиновые тормозные шланги необходимо менять, по крайней мере, рез в четыре года. Для усиления некоторых шлангов по их длине в резине укладывается навивка из нейлона.

Гидравлические тормозные системы — главный цилиндр

Главный цилиндр состоит из цилиндра и поршня и содержит в себе бачок для тормозной жидкости. (см. рис.2).

Рис 2 Конструкция типичного главного цилиндра переднего тормоза

1. Крышка бачка главного цилиндра

6. Выключатель стопсигнала

9. Контрящая гайка опорного болта

12. Поршень в сборе (первичная манжета, поршень и уплотнение)

Между внутренней поверхностью поршня и ципиндром устанавливается возвратная пружина, а поршень удерживается от выпадения при помощи стопорного кольца.

При нажатии на рукоятку тормоза поршень перемешается по цилиндру, вытесняя жидкость через управляющий выпускной клапан в шланг гидравлической тормозной системы (см. рис.). Когда отпускают рукоятку,

жидкость и поршень двигаются обратно, в их исходное состояние. Бачок с цилиндром сообщается посредством канала, открытого при нахождении поршня в исходном положении, он позволяет постоянно подпитывать систему. В начале движения поршня канап перекрывается, исключая вытекение жидкости обратно в бачок под давлением в системе. Поршень главного цилиндра герметизируется специально разработанными уплотнениями из синтетического каучука, называемыми манжетами, которые предотвращают потерю жидкости и давления из системы и попадание а нее воздуха и воды. Внутреннее уплотнение, называемое первичной манжетой (по форме напоминает колпачок), устанавливается на внутреннем торце поршня и служит для нагнетания жидкости. Внешнее уплотнение называется вторичной уппотнитепьной манжетой и устанавливается снаружи поршня, уплотняя его по стенке цилиндра.

Читайте также: Признак неисправности рабочего цилиндра сцепления

Рис. 3 Принцип действия главного цилиндра переднего тормоза

При торможении. Конец рычага тормоза (2) воздействует на поршень главного цилиндра (3), перемешая его внутрь цилиндра. После перекрытия первичной манжетой (4) возвратного канала (5) жидкость нагнетается через обратный кпапен (6) по шлангу к суппорту.

Окончание торможения. При отпускании рычага тормоза пружина (7) воздействует на поршень, перемещая его обратно по направлению из цилиндра. До тех пор, пока давление в тормозном шланге существенно превышает давление в главном цилиндре, обратный клапан остается закрытым и жидкость перетекает по первичной манжете через маленькие перепускные отверстия в поршне. После открытия обратного клапана жидкость возвращается из суппорта в главный цилиндр до тех пор, пока давление не стабилизируется.

Завершение обратного хода. После возвращения поршня в исходное положение жидкость продолжает перетекать через обратный клапан в бачок (1) главного тормозного цилиндра. Когда обратный клапан закроется под воздействием возвратной пружины, жидкость продолжает перетакать через небольшие выемки в торце корпуса до тех пор, пока давление в системе не стабилизируется. Вторичная манжета, или уплотнение (9), устанавливается снаружи поршня.

Исполнительным механизмом гидравлической системы является суппорт, состоящий из одного или нескольких поршней и цилиндров, в зависимости от типа применяемого суппорта. При нажатии на тормозную рукоятку поршень выдвигается из цилиндра и прижимает тормозную колодку к диску. В отличие от главного цилиндра, диаметр поршня больше, и именно эта разность в размерах образует эффект гидравлического усиления. Поршни суппорта герметизируются при помощи специально разработанных уплотнений из синтетического каучука, исключавших потери давления и жидкости из системы и предотвращающих попадание в нее воздуха. Обычно дпя каждого поршня используются два уплотнения. Внутреннее уплотнение называется манжетой (уплотнением) поршня и предотвращает утечки жидкости. Внешнее уплотнение, пылезащитная манжета, предотвращает попадание грязи внутрь. Уплотнительная манжета поршня выполняет очень важную второстепенную функцию. Ей придана специальная форма дпя того, чтобы при выдвижении поршня она немного скручивалась; этого достаточно дпя возврата поршня в суппорт при окончании торможения, тем самым жидкостъ возвращается по шлангу обратно в главный цилиндр, а фрикционный материал отходит от диска (см. рис.).

Рис. 4 Принцип действия уплотнительного кольца поршня

Уплотнение поршня спроектировано так, что при торможении оно незначительно деформируется и по окончании торможения возвращает поршень обратно в иилиндр. По мере износа тормозных накладок поршень смешается в уплотнительных кольцах для компенсации зазора, но он всегда возвращается в пределах заданного расстояния. Это означает, что суппорт обеспечивает автоматическую компенсацию износа тормозных накладок.

Фактически амплитуда перемещения колодок очень мала и достаточна только для гарантии того, что колодки освободили диск, когда рычаг не задействован. По мере износа фрикционного материала колодок поршень суппорта должен выдвигаться дальше для приведения их в контакт с поверхностью диска. Поршень деформирует манжету как прежде, но при достижении определенного износа он перемешается в манжете и занимает новое положение. Таким образом, система обладает автоматической регулировкой и может обеспечиватьавтоматическую компенсацию износа тормозной колодки.

Существуют два вида суппортов: неподвижного и плавающего типа. На рассматриваемом скутере установлен суппорт плавающего типа. Суппорты оцениваются с позиции жесткости, или способности противостоять изгибу при предельном тормозном давлении. Очевидно, что любая деформация суппорта снижает тормозное усилие.

Суппорты плавающего (подвижного) типа

Суппорт плавающего типа состоит из корпуса и кронштейна. Кронштейн жестко закрепляется и содержит пальцы, допускающие некоторое поперечное перемещение расположенного на них суппорта.

Рис. 5 Двухпоршневай суппорт плавапшего типа

3 Палец фиксатора тормозных колодок

7 Противоскрипная прокладка

15 Направляющая тормозных колодок

16 Болт крепления кронштейна суппорта

18 Штуцер для удаления воздуха

Корпус суппорта содержит один или несколько поршней в цилиндрах (на скутере установлен один поршень), находящихся только с одной стороны суппорта и воздействующих на колодку. В выступе корпуса суппорта с другой стороны диска располагается противоположная колодка. При торможении поршень прижимает колодку к поверхности диска. При непрерывном давлении корпус суппорта смешается на пальцах до тех пор, пока другая колодка не прижмется к противоположной стороне диска. Плавающая конструкция решает проблемы, свойственные неподвижной, где из-за коррозии заедает поршень на одной из сторон. Это приводит к неравномерному давлению, прикладываемому к двум колодкам, и снижает эффективность торможения. Недостаток суппорта плавающего типа — коррозия или износ осей или пальцев. Это также может приводить к неравномерному тормозному усилию и вызывать вибрацию между кронштейном и суппортом. Но вследствие того, что число поршней и цилиндров вдвое меньше, суппорт плавающего типа более дешевый и менее трудоемкий в производстве. Поэтому ему отдается предпочтение при выборе для использования в различных целях.

Читайте также: Масляные каналы в блоке цилиндров ямз 238

Материал для статьи подготовлен при использовании книги Мэтью Кумбс «Мотоциклы. Устройство и принцип действия».

Видео:Тормозная машинка скутера ковыряемсяСкачать

Тормозная система скутера

Тормоза — это на самом деле самый ответственный узел в устройстве скутера, поскольку при неисправном, к примеру, двигателе, скутер просто не поедет, но неисправные тормоза вас под венец подведут. Не свадебный, конечно, венец. ?

Тормоза переднего и заднего колес служат для замедления движения скутера или его остановки, действуют они, как правило, независимо друг от друга. Хотя, например, некоторые модели Honda Dio имеют комбинированные тормоза — при определённом усилии нажатия на передний тормоз, включается и задний с определённой пропорцией.

При торможении происходит перераспределение веса по колесам скутера, поэтому передний тормоз должен обладать большей эффективностью. Классическая схема — передний тормоз дисковый гидравлический, задний — барабанный.

Барабанный тормоз состоит из барабана, выполненного заодно со ступицей колеса, и расположенного внутри него опорного диска. Стрелкой показана регулировочная гайка наконечника троса.

На этом диске смонтированы две колодки в форме сегментов, наружная поверхность которых (с накладками из фрикционного материала) соответствует внутренней рабочей поверхности барабана. Одной стороной каждая колодка опирается на упор, а другой — на разжимной кулачок; стянуты колодки пружиной. Кулачок посредством оси, рычага и троса связан с тормозным рычагом на руле. При езде без торможения колодки сведены и не касаются внутренней поверхности вращающегося тормозного барабана.

Устройство барабанного тормоза:

1 — рычаг
2 — разжимной кулачок
3 — пружина
4 — колодки.

При нажатии на рычаг тормоза разжимной кулачок поворачивается, колодки расходятся и прижимаются к барабану. Возникающие силы трения тормозят колесо. При снятии усилия колодки (и рычаг тормоза на руле) возвращаются в исходное положение благодаря пружинам, стягивающим колодки. На некоторых скутерах снаружи опорного диска установлена дополнительная возвратная пружина.

Гидравлическая тормозная система состоит из главного цилиндра (рис 1, А) и суппорта (Б), соединённых тормозным шлангом. Кроме того, главный цилиндр соединён со специальным бачком, который располагается на руле скутера, и имеющий смотровое окошко, для слежения за уровнем тормозной жидкости. Бачок с цилиндром сообщается посредством канала, открытого при нахождении поршня в исходном положении, он позволяет постоянно подпитывать систему.

Под действием рукоятки тормоза на поршень (1), манжета (2) перекрывает возвратный канал (3), в главном цилиндре создаётся давление. Поскольку жидкость практически несжимаема, давление мгновенно растет и сразу передается по тормозному шлангу в суппорт. Между внутренней поверхностью поршня и ципиндром устанавливается возвратная пружина, а поршень удерживается от выпадения при помощи стопорного кольца.

Бачок с тормозной жидкостью главного тормозного цилиндра закрепляют на руле возле рычага тормоза. В корпусе главного тормозного цилиндра также установлен электрический выключатель сигнала торможения, включающий при начале торможения цепь лампочки стоп-сигнала в заднем фонаре.

Суппорт — это непосредственно сам тормозящий механизм. Существует два типа суппорта — неподвижного и плавающего типа. На рисунке 1 изображен суппорт (Б) неподвижного типа. Давление, созданное тормозной жидкостью (3) действует на поршни (2), которые уже и сжимают диск колеса колодками (4).

Для поршня суппорта используется два уплотнения — первая манжета защищает поверхность поршня от влаги и пыли, а конструкция второй особенно интересна. Второе уплотнительное кольцо при рабочем движении поршня (рис 2, а) как бы выгибается наружу, выкручивается, а при спаде давления (б), раскручиваясь, отодвигает поршень назад, и колодки отходят от тормозного диска колеса скутера.

Читайте также: Симптомы когда нет компрессии в цилиндрах

Рабочий тормозной цилиндр

1 — корпус
2 — уплотнение
3 — поршень
4 — тормозная колодка.

Суппорт подвижного типа (рис 3) работает подобным образом, только имеет, как правило, один поршень. Этот поршень под давлением жидкости воздействует на одну колодку. При нажатии на рычаг тормоза корпус (1) суппорта, имея возможность перемешаться по направляющим пальцам (2) вместе со второй колодкой, прижимает ее к диску. При отпускании тормоза скоба занимает среднее положение, обеспечивая равномерный зазор между колодками и диском.

Суппорт дискового тормоза подвижного типа

1 — корпус
2 — ось
3 — уплотнение
4 — прокачной штуцер
5 — поршень
6 — пыльник
7 — тормозная колодка
8 — диск.

Плавающая конструкция суппорта решает проблемы, свойственные неподвижной, где из-за коррозии заедает поршень на одной из сторон. Это приводит к неравномерному давлению, прикладываемому к двум колодкам, и снижает эффективность торможения. Недостаток суппорта плавающего типа — коррозия или износ осей или пальцев. Это также может приводить к неравномерному тормозному усилию и вызывать вибрацию между кронштейном и суппортом. Но вследствие того, что число поршней и цилиндров вдвое меньше, суппорт плавающего типа более дешевый и менее трудоемкий в производстве. Поэтому ему отдается предпочтение при выборе для использования в различных целях.

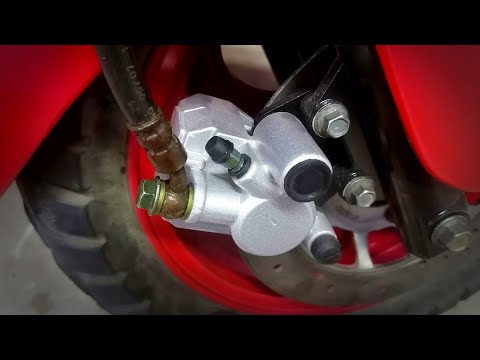

Суппорт дискового тормоза скутера

1 — шланг гидропривода
2 — однопоршневой подвижный корпус суппорта
3 — диск.

Тормозной стальной диск жестко крепится к ступице колеса. В момент торможения диск зажимается с обеих сторон тормозными колодками. Рабочую поверхность тормозных колодок образуют фрикционные накладки, которые приформованы к стальному основанию колодок. Тормозной диск имеет отверстия круглой формы, которые улучшают охлаждение диска, способствуют отводу воды и грязи, и делают диск легче.

Видео:Не работает тормозная машинка на скутереСкачать

Тормозная жидкость

На данный момент существуют четыре варианта тормозной жидкости для мотоциклов и скутеров: DOT 3. DOT 4, DOT 5 и DOT 5.1.

Жидкости DOT 3, DOT 4 и DOT 5.1 гигроскопичны, это означает, что они поглощают влагу из воздуха. Присутствие в жидкости влаги снижает температуру ее закипания, рабочая температура тормозного диска и колодок обычно превышает ее. Именно поэтому указываются температуры закипания сухой и содержащей влагу жидкости. Температура закипания влажной жидкости измеряется при содержании в ней влаги в 3.5% Гигроскопичность является причиной необходимости замены тормозной жидкосги, по крайней мере, раз в два года. Фрикционный материал на тормозной колодке служит для изоляции суппорта от тепла, выделяемого диском, а это –очень весомое основание для замены колодок задолго до их окончательного износа. Жидкость DOT 5 не обладает свойством гигроскопичности и не смешивается с водой. При попадании в систему воды она опускается вниз и располагается вблизи самой горячей области системы. Это означает, что она будет очень легко и быстро закипать, образуя пузырьки газа, которые легко сжимаются, что, в свою очередь, придает тормозам ощущение упругости. Другая проблема с DOT 5 связана с тем, что сама жидкость становится сжимаемой при приближении к температуре кипения; это приводит к ощущению упругости тормозов при частом и продолжительном их использовании.
