Главный цилиндр сцепления. «Газель»: устройство и ремонт главного цилиндра сцепления

Чтобы привести автомобиль в движение, необходимо передать крутящий момент от двигателя на коробку. За это отвечает сцепление. Именно этот узел передает вращательный момент через определенные передаточные шестерни на колеса. Основная функция сцепления – временное отсоединение силового агрегата от коробки передач. Также механизм отвечает за плавный запуск передаточных звеньев, когда двигатель запущен.

Видео:Снятие и ремонт цилиндра сцепления главного ГазельСкачать

Характеристика устройства

С помощью сцепления удается предотвратить резку смену нагрузки, чем обеспечивается плавный старт автомобиля с места. Также сцепление защищает всю трансмиссию от нагрузок инерционных моментов, что возникают в результате резкого замедления вращения коленчатого вала на запущенном моторе в тот момент, когда водитель переключает передачу.

Ниже мы рассмотрим устройство главного цилиндра сцепления. «Газель» — это коммерческий транспорт, поэтому периодически он требует обслуживания. Какие неполадки случаются со сцеплением, как ремонтировать, обслуживать и при необходимости менять этот узел? Расскажем обо всем по порядку.

Видео:Главный цилиндр сцепления на газели, ремонт, замена манжет. Газель, соболь, Волга.Скачать

Как устроен гидравлический привод «Газели»

Он состоит из небольшого количества деталей и узлов. Так, в системе имеется бачок главного цилиндра сцепления. «Газель» комплектуется им с 1995 года. В бачке содержится тормозная жидкость, которая и работает в приводе. Также узел включает в себя главный и рабочий цилиндр, трубки, шланги и патрубки. В системе применяется и возвратная пружина.

Видео:ЗАМЕНА ГЛАВНОГО И РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ газель (соболь) / СВОИМИ РУКАМИСкачать

Принцип работы гидропривода

Если не вдаваться в подробности того, как устроен главный цилиндр сцепления, «ГАЗель» работает следующим образом. Когда водитель автомобиля нажимает на педаль, то это усилие посредством штока передается на главный привод. Здесь оно воспринимается и через сеть трубок переходит на рабочий цилиндр. Последний, посредством вилки сцепления и выжимного подшипника отключает или подключает двигатель к трансмиссии.

Видео:Исчезает сцепление на газели какой цилиндр заменитьСкачать

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.

Видео:Замена бачка главного цилиндра сцепления на газелиСкачать

Когда требуется ремонт главного цилиндра сцепления

«Газель» может потребовать ремонта при утечках жидкости или попадании воздуха в систему. Даже несмотря на простоту конструкции цилиндра, с ним также случаются проблемы. Выделяют несколько неисправностей. Подробно о каждой из них – далее.

Видео:Замена главного цилиндра сцепления - газель, соболь. Как прокачать сцепление давлением?Скачать

Утечка жидкости

Ремонт может понадобиться, если обнаружен недостаток рабочей жидкости. Причинами могут служить обрывы или повреждения в манжете цилиндра, нарушение герметичности соединений. В этом случае рекомендуется убедиться, достаточен ли уровень в расширительном бачке. Если жидкости мало, тогда ее доливают. Затем периодически проверяют уровень при регламентных работах или техническом осмотре. Иногда простая доливка рабочей жидкости может не помочь. Тогда проводят тщательный осмотр, выявляют место утечки и затем обеспечивают герметичность. В этом случае можно не ремонтировать, а просто поменять главный цилиндр сцепления на «Газели».

Видео:Газель-плохое, жесткое, с усилием переключение передач. Причина - главный цилиндр сцепления, замена.Скачать

Воздух в системе

Еще одна типовая неисправность – это воздух в системе. Такая проблема может привести к полной неработоспособности узла. Сцепление не выжмется полностью, а работа педали будет сопровождаться характерным хрустом или вибрациями на рычаге КПП. Среди причин, по которым в систему и непосредственно в цилиндры попадает воздух, можно выделить различные разрушения шлангов, естественный износ деталей. Не исключают утечки жидкости в местах, где между собой соединяются участки гидропривода. Как в данном случае делается ремонт главного цилиндра сцепления? «Газель» ставится на ровную поверхность, производится замена поврежденных шлангов с последующей прокачкой системы.

Видео:Бачок потик | Сцепление пропало | Ремкомплект главного цилиндра сцепления ГазельСкачать

Прокачка жидкости через цилиндр

Также есть еще одна неисправность – в данном случае цилиндр может перекачивать рабочую жидкость через себя. Причиной неисправностей служит манжета, которая, скорее всего, повреждена. Возможно, есть выработка по причине естественного износа поршня.

Если наблюдаются первые признаки неисправностей цилиндра, нужно провести диагностику и обслуживание системы сцепления. Это поможет избежать необходимости замены цилиндра полностью.

Видео:Ремонт главного цилиндра сцепления УАЗ, газель, соболь, волга и пр.Скачать

Частичный ремонт главного цилиндра при помощи ремонтного комплекта

При помощи него можно избежать необходимости замены узла полностью. Ремонтный комплект состоит из следующих деталей:

• Защитный колпачок.
• Стопорное кольца.
• Поршень.
• Возвратная пружина.
• Манжета главного цилиндра сцепления «Газелей».

Чтобы разобрать цилиндр полностью, на нем ищут специальную пробку. Ее необходимо открутить. В процессе сборки под эту пробку нужно установить прокладку-уплотнитель.

Видео:Главный цилиндр сцепления.Скачать

Демонтаж и дефетовка

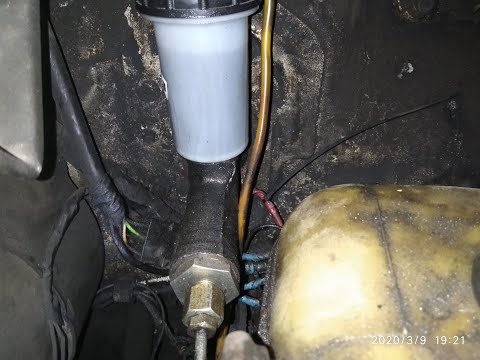

Первым делом снимают и разбирают цилиндр. Найти его можно в левом заднем углу под капотом автомобиля.

Далее проводят замену изношенных комплектующих, которые предусмотрены в ремкомплекте. Прежде чем собрать главный цилиндр сцепления, “Газель” требуется поставить на ручной тормоз. Каждая деталь должна быть смазана тормозной жидкостью. На поверхность поршня, что будет контактировать с толкателем, наносят немного консистентной смазки. Далее цилиндр собирают, устанавливают на его место и прокачивают.

Видео:Газель до Бизнеса, замена главного цилиндра сцепления после 2020, маленький нюансСкачать

Замена главного цилиндра сцепления

«Газель» требует этой операции по тем же причинам, что и в предыдущем случае. Это утечки, естественный износ, неправильная работа механизма сцепления. Как уже было замечено, расположен этот цилиндр слева задней углу под капотом автомобиля.

Прежде чем будет выполнена сама замена, необходимо слить тормозную жидкость из системы. Для этого шланг соединяют со специальным штуцером. Последний находится на рабочем цилиндре.

Читайте также: Что такое делительный цилиндр

Когда трубка подачи рабочей жидкости от главного цилиндра будет отсоединена, можно начать отворачивать две гайки, которые удерживают сам главный цилиндр сцепления. «Газель-3302» продолжает стоять на ручном тормозе. После того как гайки будут откручены, цилиндр можно снять и на его место установить новый. Процесс монтажа производится в обратном порядке. После сборки системы нужно обязательно выполнить прокачку привода.

Видео:Замена главного цилиндра сцепления.Газель с двигателем 405-409Скачать

Как удалить воздух?

После любых ремонтов гидравлической части сцепления, систему необходимо обязательно прокачивать. Для этого жидкость заливают в бачок буквально до краев, а штуцер необходимо отвернуть до упора. Далее несколько раз нажимают на педаль. Это делается для того, чтобы тормозная жидкость попала во все трубки. Затем педаль фиксируют. Далее закручивают штуцер и снова несколько раз выжимают педаль, а затем фиксируют ее. Далее на штуцер надевают трубочку. Ее опускают в бутылку с жидкостью. Штуцер откручивают, чтобы спустить воздух. Все эти шаги необходимо повторять до тех пор, пока воздуха в системе совсем не останется.

Видео:регулировка сцепления газ 3302Скачать

Регулировка педали

После того как отремонтирован или заменен на новый главный рабочий цилиндр сцепления, «Газель» требует регулировки педали. Это простой процесс. Для этой операции необходима линейка, однако первым делом следует провести диагностику. Если при попытках начать движение на автомобиле педаль западает, в процессе переключения слышны различные звуки, при движении наблюдаются удары и рывки, необходимо запустить мотор, отпустить сцепление медленно и постараться плавно тронуться. Если автомобиль не спешит трогаться, то это говорит о том, что педаль выставлена неверно. Ее ход больше, чем это определено нормой. Далее при помощи линейки измеряют расстояние от пола до накладки на педали. Оно должно быть не более 14-16 см. Если же оно выше, тогда педаль необходимо отрегулировать. Для этого под капотом следует найти болт с контргайкой. Он расположен там, где заканчивается трос. Гайка подворачивается. При этом достигается нужный ход педали. Для увеличения хода, гайку необходимо закрутить. Если ход нужно уменьшить, ее откручивают. После регулировки снова проверяют педаль. Повторно измеряют линейкой расстояние. Настройка продолжается до тех пор, пока не будет достигнут нужный результат.

Видео:Замена Главного Цилиндра СцепленияСкачать

Ремонт главного цилиндра сцепления газель своими руками

Видео:Замена главного цилиндра сцепления на газель бизнес.Скачать

Что представляет собой рабочий цилиндр?

Эта деталь представляет собой механизм, направляющий избыток давления от главного цилиндра на вилку отключения сцепления. В итоге на КПП передается воздействие, и водитель может переключить передачу.

Рабочий цилиндр сцепления «ГАЗели» (фото его есть в нашей статье) по устройству ничем не отличается от таких цилиндров для других моделей авто. Конструктивно деталь достаточно проста. Цилиндр представляет собой металлический корпус со специальным клапаном или штуцером для выхода воздуха. Внутри узла находится толкатель поршня вместе с пружиной.

Так как деталь работает в гидравлической системе, она должна быть герметичной. Это достигают за счет наличия уплотнительных колец и защитного пыльника.

Рабочий цилиндр сцепления «ГАЗели» расположен под кабиной, на корпусе маховика двигателя. Главный и рабочий цилиндры соединяются между собой при помощи стальной трубки и резинового шланга, выдерживающего высокое давление.

Видео:Потёк главный цилиндр сцепления ГАЗ Волга, что делать, как заменить?!Скачать

Замена бачка сцепления газель

Чтобы привести автомобиль в движение, необходимо передать крутящий момент от двигателя на коробку. За это отвечает сцепление. Именно этот узел передает вращательный момент через определенные передаточные шестерни на колеса. Основная функция сцепления – временное отсоединение силового агрегата от коробки передач. Также механизм отвечает за плавный запуск передаточных звеньев, когда двигатель запущен.

Характеристика устройства

С помощью сцепления удается предотвратить резку смену нагрузки, чем обеспечивается плавный старт автомобиля с места. Также сцепление защищает всю трансмиссию от нагрузок инерционных моментов, что возникают в результате резкого замедления вращения коленчатого вала на запущенном моторе в тот момент, когда водитель переключает передачу.

Ниже мы рассмотрим устройство главного цилиндра сцепления. «Газель» — это коммерческий транспорт, поэтому периодически он требует обслуживания. Какие неполадки случаются со сцеплением, как ремонтировать, обслуживать и при необходимости менять этот узел? Расскажем обо всем по порядку.

Как устроен гидравлический привод «Газели»

Он состоит из небольшого количества деталей и узлов. Так, в системе имеется бачок главного цилиндра сцепления. «Газель» комплектуется им с 1995 года. В бачке содержится тормозная жидкость, которая и работает в приводе. Также узел включает в себя главный и рабочий цилиндр, трубки, шланги и патрубки. В системе применяется и возвратная пружина.

Принцип работы гидропривода

Если не вдаваться в подробности того, как устроен главный цилиндр сцепления, «ГАЗель» работает следующим образом. Когда водитель автомобиля нажимает на педаль, то это усилие посредством штока передается на главный привод. Здесь оно воспринимается и через сеть трубок переходит на рабочий цилиндр. Последний, посредством вилки сцепления и выжимного подшипника отключает или подключает двигатель к трансмиссии.

Видео:Не включается скорость. Замена рабочего цилиндра сцепления. Газель 402Скачать

Возможные неисправности

Сцепление на «ГАЗели», несмотря на все свои плюсы, все-таки оставляет желать лучшего. Для каждого владельца этого авто механизм сцепления доставляет массу неудобств и становится головной болью. Ввиду несовершенной конструкции узла, которое не отличается особой долговечностью и надежностью, приходится достаточно часто менять различные комплектующие, заниматься ремонтами и регулировками. Владельцев радует лишь одно – стоимость нового рабочего цилиндра сцепления «ГАЗели» сравнительно низкая, а ремонт не представляет особых сложностей. Элемент демонтируют, разбирают, проводят дефектовку. Затем меняют изношенные детали цилиндра и все устанавливают обратно.

О том, что приближается ремонт рабочего цилиндра сцепления «ГАЗели», скажут следующие признаки. О неполадках может свидетельствовать резкое снижение уровня жидкостей в бачке. При этом под автомобилем, в месте, где расположен цилиндр, будут характерные пятна. Это говорит об утечках рабочей жидкости. Среди причин – разрушение уплотнительных элементов или нарушение целостности шланга. Устранить данную проблему достаточно просто. Необходимо заменить поврежденные элементы, и герметичность восстановится.

Также о выходе цилиндра из строя говорят провалы или чрезмерно мягкий ход педали. Это может свидетельствовать о наличии воздуха в магистрали. Устранить эту проблему можно с помощью прокачки. В процессе обследования рабочего цилиндра и нахождении трещин (или мест, через которые воздух может попадать в магистраль), можно частично отремонтировать деталь или заменить изделие на новое. Мы рассмотрим, как поменять рабочий цилиндр сцепления на «ГАЗели».

Читайте также: Откололся изолятор свечи в цилиндре

Если педаль сцепления постепенно проседает, наблюдаются проблемы с переключением передач на КПП, при этом нет падения уровня рабочей жидкости в бачке, а регулировки педали ничего не дают, это говорит о выходе из строя возвратной пружины. Устранить эту проблему поможет ее замена.

В продаже можно найти ремкомплект рабочего цилиндра сцепления «ГАЗели», который включает в себя основные детали цилиндра, подверженные чрезмерному износу и подлежащие регулярной замене. Эти ремкомплекты позволяют выполнить ремонт узла самостоятельно. Конструкция детали проста, а выходит из строя она полностью очень редко. Но резиновые уплотнительные элементы производят из откровенно некачественных сортов резины. Это отражается на долговечности работы. Но часто для восстановления работоспособности достаточно заменить манжеты рабочего цилиндра сцепления “ГАЗели”. В зависимости от производителя комплект уплотнителей может стоить от 300 до 500 рублей.

Видео:Как прокачать сцепление на Газели, после замены главного, если не прокачивается!?Скачать

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Видео:Ремонт рабочего цилиндра сцепления. Газель.Скачать

О причинах неисправности манжет и способах их устранения

Среди причин могут быть утечки рабочей жидкости из-за разгерметизации, загрязнения в гидравлической системе, завоздушнивание, потеря эксплуатационных характеристик рабочей жидкости. Если наблюдаются подобные проблемы и они связаны с тормозной жидкостью, то все решается заменой и прокачкой.

Более сложными в плане решения являются неисправности, связанные с нарушением герметичности. Зачастую разгерметизация происходит по причине износа уплотнителей. В первую очередь необходимо проверить, есть ли течь.

Как заменить манжету?

Итак, отремонтировать манжеты можно следующим образом. Вначале демонтируют рабочий цилиндр. Чтобы это сделать, необходимо с определенным усилием надавить на вилку сцепления, а затем, когда поршень уйдет, освободить шток и извлечь его из цилиндра. Далее ключом на 17 ослабляют гайку, удерживающую шланг. Ключом на 13 выворачивают болты, которыми цилиндр удерживается на картере КПП. Затем полностью откручивают цилиндр от шланга. Далее уже демонтированный рабочий цилиндр сцепления «ГАЗели Некст» тщательно осматривают. Для этого его очищают от грязи, а затем конструкцию разбирают.

Манжету следует извлекать с применением круглогубцев. Из паза удаляют стопорные кольца, а затем вынимают поршень. Если наблюдаются следы окисления или коррозии на поверхности поршня, тогда берут растворитель. После того как извлечена возвратная пружина, необходимо, используя чистую ветошь, протереть рабочую часть цилиндра (так называемое «зеркало»).

Далее внимательно изучают сами манжеты в цилиндре, осматривают внутренние части. Следует осматривать как можно тщательней, чтобы увидеть износ, раковины, трещины. Часто одной из причин неисправностей может быть некачественно изготовленные детали. К примеру, может неисправность тормозной системы возникать из-за неправильно отхонингованного рабочего зеркала цилиндра. Продольные борозды на поверхности могли стать причиной износа манжеты.

Замена манжеты начинается с предварительной обработки новой детали тормозной жидкостью. Затем поршень устанавливается в цилиндр, и заправляются рабочие кромки. Сборку проводят в обратной последовательности. По завершению работ в систему заливают тормозную жидкость и прокачивают сцепление, чтобы убрать воздух.

Необходимо учесть, что новым манжетам нужно время для притирания и приработки. В течение этого времени возможны незначительные утечки. Важно постоянно следить за уровнем тормозной жидкости в системе. О цилиндрах для «ГАЗели Некст» нужно сказать, что они практически не текут. Эту проблему решили. Производитель устанавливает изделия .

Замена вилки сцепления автомобиля

Одним из необходимых элементов всего механизма по праву считается вилка выключения сцепления. Она передвигает кромку пружины с муфты и таким образом выключает механизм.

Прежде всего следует осторожно отнестись к выбору новой детали. Она должна быть качественной и быть немного сточенной, для того, чтобы закручивать болты аккуратно и с легкостью. В процессе работы важно соблюдать основные правила и проводить действия аккуратно, чтобы не повредить детали.

Весь процесс состоит из двух частей. Первая включает в себя снятие старой вилки. Для этого снимаем возвратную пружину, отгибаем цилиндр и достаем ось вилки. На вилке находится специальное покрытие которое защищает её. Она также подлежит снятию. Теперь остается лишь забрать вилку.

Читайте также: Течет главный цилиндр сцепления ваз 2107

Вторая часть ремонта состоит в том, что мы заменяем и вставляем новую вилку. Для этого конец пружины вставляем в люк и внимательно продвигаем его в конец. Деталь должна плавно и спокойно пройти мимо пружин и муфты подшипника и дойти до специального углубления, где её обхватят лепестки пружины. Для облегчения работы можно воспользоваться молотком, однако следует не переусердствовать с силой его давления. После этого весь механизм собирается и тщательно закручивается.

Инструкция по замене рабочего цилиндра

Замена рабочего цилиндра сцепления «ГАЗели» выполняется очень просто. Но предварительно при помощи шприца откачивают гидравлическую рабочую жидкость.

Затем при помощи торцевой головки «на 10» откручивают гайки, удерживающие бачок, и снимают шланг. Далее следует отсоединить металлическую трубку, которая идет на рабочий и главный цилиндры. Затем торцевой головкой «на 13» отворачивают гайки крепления цилиндра с КПП. С помощью ключа «на 17» снимают подводящий шланг. Осталось только выкрутить гайки. После можно демонтировать деталь, а на ее место устанавливать новую. На этом замена рабочего цилиндра сцепления «ГАЗели» закончена. Осталось собрать все в обратном порядке.

Замена главного цилиндра сцепления

«Газель» требует этой операции по тем же причинам, что и в предыдущем случае. Это утечки, естественный износ, неправильная работа механизма сцепления. Как уже было замечено, расположен этот цилиндр слева задней углу под капотом автомобиля.

Прежде чем будет выполнена сама замена, необходимо слить тормозную жидкость из системы. Для этого шланг соединяют со специальным штуцером. Последний находится на рабочем цилиндре.

Далее отсоединяют педаль сцепления от цилиндра. Чтобы повести эту операцию, снимают часть приборной панели, находящуюся под рулевым колесом. Затем снимают фиксирующую скобу, которую можно найти на педали и вытягивают штифт на толкателе цилиндра.

Когда трубка подачи рабочей жидкости от главного цилиндра будет отсоединена, можно начать отворачивать две гайки, которые удерживают сам главный цилиндр сцепления. «Газель-3302» продолжает стоять на ручном тормозе. После того как гайки будут откручены, цилиндр можно снять и на его место установить новый. Процесс монтажа производится в обратном порядке. После сборки системы нужно обязательно выполнить прокачку привода.

Как отрегулировать сцепление?

Если автомобиль не трогается, значит, нужна «ГАЗели» регулировка рабочего цилиндра сцепления. В этом случае ход педали сцепления больше, чем это необходимо по нормам src=»https://autogear.ru/misc/i/gallery/12663/1804704.jpg» width=»700″ height=»435″[/img]

Линейкой измеряют расстояние от пола машины до накладки на педали и смотрят результат. Если он выше, чем 14-16 см, тогда регулируют болтом. Последний находится под капотом (там, где заканчивается элемент сцепления). Контргайку на болте подкручивают, достигая тем самым необходимого хода педали. Для увеличения зазора гайку закручивают. А чтобы уменьшить – отвинчивают.

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Чтобы решить эти проблемы, в автомобиле предусмотрено сцепление, представляющее собой специальный узел трансмиссии. Он способствует временному разобщению мотора и КПП, что приводит к прерыванию крутящего момента. При нажатии педали сцепления можно переключать передачи или производить остановку машины. Сцепление позволяет автомобилю плавно трогаться с места и осуществлять разгон.

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Регулировка хода толкателя вилки сцепления

Для этого плоскогубцами отсоединяют оттяжную пружину от вилки. Затем пружину полностью снимают. Далее линейкой или же угольником измеряют свободный ход. Угольник ставят так, чтобы он мог во что-нибудь упираться.

Когда элемент будет установлен правильно, на вилку нажимают вперед до упора и фиксируют ее в этом положении. Далее запоминают положение угольника относительно вилки. Последнюю отпускают и проверяют свободный ход. Если он меньше паспортной нормы, то вилку опять регулируют.

Первым делом одним ключом нужно удерживать регулировочную гайку. Вторым ключом ослабляют контргайку. Далее клещами фиксируют толкатель от проворачивания. Затем контргайку ослабляют и при помощи вращения регулировочной гайки добиваются правильного свободного хода вилки. Если все верно, толкатель снова удерживают клещами и затягивают контргайку.

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше. Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг).
