Гольф 4 сборка передних амортизаторов

Разборка амортизационной стойки

Видео:Как заменить переднюю стойку амортизатора на VW GOLF 4 (1J1) [TUTORIAL AUTODOC]Скачать

Снятие

1. Снимите амортизационную стойку.

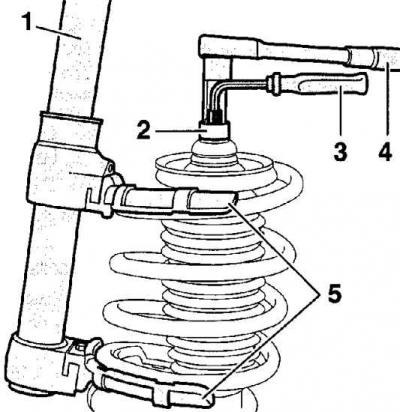

2. Установите захваты приспособления для сжатия пружины на крайние витки пружины амортизационной стойки и сожмите приспособление так, чтобы витки пружины отошли от опорных тарелок пружины (см. рис. Разборка амортизационной стойки).

Предупреждение: При установке захватов на витки пружины следите, чтобы захваты надежно фиксировались на пружине и не соскочили при сжатии пружины. Пружину сжимайте равномерно с двух сторон. Ни в коем случае не стягивайте витки пружины проволокой, так как усилие сжатия пружины очень большое и существует опасность несчастного случая.

3. Придерживая шток амортизационной стойки изогнутым гаечным ключом 7 мм от проворачивания, отвинтите самоконтрящуюся гайку.

Предупреждение: Центральную гайку крепления можно отвинчивать только при сжатой пружине.

4. Снимите все детали стойки и извлеките амортизатор из пружины.

5. Если требуется заменить только пружину, медленно разожмите ее. Если заменяется только амортизатор, пружина остается сжатой.

6. Проверьте все элементы амортизационной стойки на износ, повреждения или деформацию. Проверьте плавность хода штока амортизатора.

7. Проверьте амортизатор на герметичность, а также его шток на точечную коррозию по всей длине. При наличии дефектов амортизатор полежит замене.

8. Цилиндрические пружины идентифицируются цветными метками и, если необходимо заменить пружину, желательно заменять одновременно обе пружины.

Предупреждение: Новая пружина имеет антикоррозионное лаковое покрытие. Перед установкой пружины проверьте целостность покрытия и, при необходимости, подкрасьте пружину.

Видео:поднимаем передок гольф 4 про помощи проставок (ППД) или как заменить стойки на гольф 4Скачать

Сборка

1. Если устанавливается новая пружина, сожмите ее приспособлением для сжатия пружины.

2. Установите все детали амортизационной стойки на амортизатор.

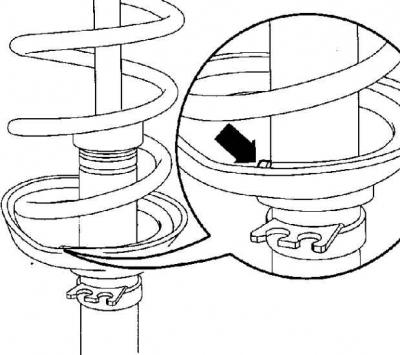

3. Нижний виток пружины установите таким образом, чтобы он правильно разместился в нижней тарелке пружины.

4. Навинтите шестигранную гайку (см. рис. Амортизационная стойка передней подвески) на шток амортизатора и затяните ее моментом 60 Нм. Для удержания штока амортизатора от проворачивания используйте изогнутый шестигранный ключ 7 мм.

5. Медленно разожмите приспособление для сжатия пружины. Проверьте, чтобы крайние витки пружины правильно расположились в тарелках пружины.

6. Установите амортизационную стойку.

Видео:Замена передних пружин Vw golf 4 /bora / oktavia tourСкачать

Замена передних амортизаторов на Фольксваген Гольф 4 / Бора

Порядок работ применим для автомобилей:

Volkswagen Golf 4 / Фольксваген Гольф 4 (1J1, 1J5) 1997 — 2004
Volkswagen Bora / Фольксваген Бора (1J2, 1J6) 1999 — 2005

информация подходит для ремонта и других автомобилей.

Итак, было решено заменить переднии амортизаторы.
Во-первых, по причине кажущейся излишней раскачиваемости на волнах.
Во-вторых, надоело всё менять, а потом обновленную машину продавать-хочу сам на новых аммо поездить!
Момент снятия колеса, установки подпорок я опускаю.
Срываем верхнюю гайку аммо. (не откручивая до конца)

Снимает с аммо. провод датчика АБС и прячем его подальше, чтоб не мешал

Так же рекомендую, пока всё на виду, проверить состояние всех пыльников, сайлентблоков, втулок, тормозных колодок и дисков.
Откручиваем гайку крепления аммо к поворотному кулаку, предварительно очистив и смочив резьбу WD-40 или ему подобным составом, а так же побрызгать в то место, где аммо вставляется в кулак.

Откручиваем рулевой наконечник, также тщательно очистив резьбу (здесь этот момент ОЧЕНЬ важен, иначе гайка может не открутиться Но выпрессовать при этом палец, и придеца потом мучится с дилемой, что гайку ни открутить, ни закрутить и палец нечем удержать), я прогнал очищенную и помазанную резьбу пальца гайкой, открученной от аммо (что выше не снимке), а затем уже откручивал саму гайку пальца рулевого наконечника.
Для выпрессовывания пальца можно воспользоваться съемником

Читайте также: Замена верхней опоры переднего амортизатора

или по-старинке, резко ударив молотком по кулаку (показано стрелкой), кстати с правой стороны я так и сделал. с одного удара. лень было съемник ставить.
Вытаскиваем болт крепления аммо к кулаку и используя толстое зубило или, как я, 2 молотка, слегка расширяем посадочное место аммо (стрелка) наставляя острую часть молотка в прорезь кулака, затем создаем натяг вниз рычагу (лом, труба) и постукивая молотком по кулаку, сбиваем его с аммо.

Полностью откручиваем верхнюю гайку и вынимаем стойку

Предварительно сорвав гайку (не откручивая до конца-она пружину держит)

Сжав пружину, откручиваем гайку и снимаем все детальки, не забывая их местоположения
Сбиваем железное кольцо с аммо, для того чтобы снять пластиковую фигню, на которую крепится нижняя часть пыльника аммо. (показано стрелками)

Новый аммо прокачиваем несколько раз в вертикальном положении и надеваем на него пластиковую фигню, предварительно обрезав верхнии усики

затем надеваем отбойник, пыльник, сжатую пружину, опорную тарелку, проставку (если есть), опорный подшипник, опору аммо и зажимаем гайкой.
Разжимаем пружину, предварительно не забыв нижним витком установить в положенное для него место на аммо. Расправляем гармошку пыльника, если была помята при установке и получаем вот такую весчь!

Теперь радостно бежим к машине и устанавливаем в обратной последовательности (верхняя гайка, установка в кулак-попасть надо в паз!, запрессовать в кулак можно подставив упор под рычаг и опуская машину с домкрата, болт/гайка аммо,рулевой наконечник, провод АБС, колесо)
А вот теперь самой интересное! ПРАВЫЙ АМОРТИЗАТОР!
В отличии от левого он не снимается так просто, а надо откручивать привод, снимать шаровую и что-то еще, но имея опыт установки проставок без снятия аммо с машины, а сжимая пружину на месте, решил пойти этим путем и. не ошибся.
В общем все предварительные ласки идентичны левой стороне, до момента вытаскивания аммо из кулака.
Как видно на фото-это максимум, на который аммо выходит из кулака, ниже опуститься рычагу мешает привод, который упирается в балку.

Пораскинув мозгами понятно, что сжав пружину, укоротим стойку и ее можно будет выковырнуть из машины.
Откручиваем верхнюю гайку полностью.
Устанавливаем стяжки (замечу, у меня их 2 комплекта:короткие и длинные)
как видно здесь использованы 1 короткая и 1 длинная

чем сильнее сжата пружина, тем проще снять стойку соответственно
Не забывайте про Технику Безопасности, стяжки имеют свойство при плохой установке соскальзывать с пружины и мало не покажется — используйте зажимы.
Пружина сжата, теперь надо вынимать стойку из кулака

как видно-места достаточно

Ну в общем-то вытаскивание стойки из кулака тоже история, основанная на импровизации и использовании подручных средств.
Напомню, слева стойка висела на верхней гайке и необходимо было рычаг опускать вниз. Справа-наоборот, верхний конец свободен, а вниз мешает привод, надо стойку вытаскивать вверх из кулака.
я использовал штатный домкрат, установив его между кулаком и нижней опорной чашкой аммо, и все получилось
перебираем аммо и в таком виде (не разжимая пружину!) тащим к машине

Читайте также: Что означает маркировка амортизаторов

Сборка в обратной последовательности:вставляем аммо в кулак

Затем, приподняв рычаг, фиксируем верхнюю гайку

Снимаем стяжки с пружины, закручиваем все болты, гайки, провод АБС, колесо.

Замечу, что на оригинальных аммо внутренний шестигранник штока был на 7мм, у Boge-на 6мм, поэтому задумав замену аммо убедитесь в наличии всего необходимого инструмента.
Болт/гайка крепления аммо к кулаку-как обычно-18мм
Верхняя гайка аммо-21мм
Все остальное-стандарт.
Да, еще были проверены опорные подшипники (добавлена смазка), на фото старые (заменил в прошлом году с установкой проставок) и годовалого использования

Итог: дорожные испытания не выявили разительных изменений в поведении авто, субъективно, вроде бы как более тщательнее переднии колеса стали отслеживать изменения в качестве дорожного покрытия и как бы уменьшилось немного кивание при торможении.
Думаю, если бы я не знал о замене аммо-разницу наверное не заметил.
Зато душу греет тот факт, что они теперь стоят новые и то, что оригинал живучий.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Видео:GOLF 4. Замена передних стоек. Как заменить амортСкачать

Фотоотчет Замена передних амортизаторов на Фольксваген Гольф 4, Бора

Итак, было решено заменить переднии амортизаторы.
Во-первых, по причине кажущейся излишней раскачиваемости на волнах.
Во-вторых, надоело всё менять, а потом обновленную машину продавать-хочу сам на новых аммо поездить!
Момент снятия колеса, установки подпорок я опускаю.
Срываем верхнюю гайку аммо. (не откручивая до конца)

Снимает с аммо. провод датчика АБС и прячем его подальше, чтоб не мешал

Так же рекомендую, пока всё на виду, проверить состояние всех пыльников, сайлентблоков, втулок, тормозных колодок и дисков.
Откручиваем гайку крепления аммо к поворотному кулаку, предварительно очистив и смочив резьбу WD-40 или ему подобным составом, а так же побрызгать в то место, где аммо вставляется в кулак.

Откручиваем рулевой наконечник, также тщательно очистив резьбу (здесь этот момент ОЧЕНЬ важен, иначе гайка может не открутиться Но выпрессовать при этом палец, и придеца потом мучится с дилемой, что гайку ни открутить, ни закрутить и палец нечем удержать), я прогнал очищенную и помазанную резьбу пальца гайкой, открученной от аммо (что выше не снимке), а затем уже откручивал саму гайку пальца рулевого наконечника.
Для выпрессовывания пальца можно воспользоваться съемником

или по-старинке, резко ударив молотком по кулаку (показано стрелкой), кстати с правой стороны я так и сделал. с одного удара. лень было съемник ставить.
Вытаскиваем болт крепления аммо к кулаку и используя толстое зубило или, как я, 2 молотка, слегка расширяем посадочное место аммо (стрелка) наставляя острую часть молотка в прорезь кулака, затем создаем натяг вниз рычагу (лом, труба) и постукивая молотком по кулаку, сбиваем его с аммо.

Полностью откручиваем верхнюю гайку и вынимаем стойку

Предварительно сорвав гайку (не откручивая до конца-она пружину держит)

Сжав пружину, откручиваем гайку и снимаем все детальки, не забывая их местоположения
Сбиваем железное кольцо с аммо, для того чтобы снять пластиковую фигню, на которую крепится нижняя часть пыльника аммо. (показано стрелками)

Новый аммо прокачиваем несколько раз в вертикальном положении и надеваем на него пластиковую фигню, предварительно обрезав верхнии усики

Читайте также: Стойка амортизатора передняя ниссан альмера классик в10

затем надеваем отбойник, пыльник, сжатую пружину, опорную тарелку, проставку (если есть), опорный подшипник, опору аммо и зажимаем гайкой.
Разжимаем пружину, предварительно не забыв нижним витком установить в положенное для него место на аммо. Расправляем гармошку пыльника, если была помята при установке и получаем вот такую весчь!

Теперь радостно бежим к машине и устанавливаем в обратной последовательности (верхняя гайка, установка в кулак-попасть надо в паз!, запрессовать в кулак можно подставив упор под рычаг и опуская машину с домкрата, болт/гайка аммо,рулевой наконечник, провод АБС,колесо)
А вот теперь самой интересное! ПРАВЫЙ АМОРТИЗАТОР!
В отличии от левого он не снимается так просто, а надо откручивать привод, снимать шаровую и что-то еще, но имея опыт установки проставок без снятия аммо с машины, а сжимая пружину на месте, решил пойти этим путем и. не ошибся.
В общем все предварительные ласки идентичны левой стороне, до момента вытаскивания аммо из кулака.
Как видно на фото-это максимум, на который аммо выходит из кулака, ниже опуститься рычагу мешает привод, который упирается в балку.

Пораскинув мозгами понятно, что сжав пружину, укоротим стойку и ее можно будет выковырнуть из машины.
Откручиваем верхнюю гайку полностью.
Устанавливаем стяжки (замечу, у меня их 2 комплекта:короткие и длинные)
как видно здесь использованы 1 короткая и 1 длинная

чем сильнее сжата пружина, тем проще снять стойку соответственно
Не забывайте про Технику Безопасности, стяжки имеют свойство при плохой установке соскальзывать с пружины и . мало не покажется-используйте зажимы.
Пружина сжата, теперь надо вынимать стойку из кулака

как видно-места достаточно

Ну в общем-то вытаскивание стойки из кулака тоже история, основанная на импровизации и использовании подручных средств.
Напомню, слева стойка висела на верхней гайке и необходимо было рычаг опускать вниз. Справа-наоборот, верхний конец свободен, а вниз мешает привод, надо стойку вытаскивать вверх из кулака.
я использовал штатный домкрат, установив его между кулаком и нижней опорной чашкой аммо, и все получилось
перебираем аммо и в таком виде (не разжимая пружину!) тащим к машине

Сборка в обратной последовательности:вставляем аммо в кулак

Затем, приподняв рычаг, фиксируем верхнюю гайку

Снимаем стяжки с пружины, закручиваем все болты, гайки,провод АБС, колесо.

Замечу, что на оригинальных аммо внутренний шестигранник штока был на 7мм, у Boge-на 6мм, поэтому задумав замену аммо убедитесь в наличии всего необходимого инструмента.
Болт/гайка крепления аммо к кулаку-как обычно-18мм
Верхняя гайка аммо-21мм
Все остальное-стандарт.
Да, еще были проверены опорные подшипники (добавлена смазка), на фото старые (заменил в прошлом году с установкой проставок) и годовалого использования

Итог: дорожные испытания не выявили РАЗительных изменений в поведении авто, субъективно, вроде бы как более тщательнее переднии колеса стали отслеживать изменения в качестве дорожного покрытия и как бы уменьшилось немного кивание при торможении.
Думаю, если бы я не знал о замене аммо-разницу наверное не заметил.
Зато душу греет тот факт, что они теперь стоят новые и то, что оригинал живучий

P.S. от Админа — отчет добавлен на сайт:
Замена передних амортизаторов на Фольксваген Гольф 4 / Бора
Спасибо!
