ГОСТ 5761-74 Клапаны (вентили) на условное давление Ру 25 МПа. Общие технические условия

ГОСТ 5761-74 Клапаны (вентили) на условное давление Ру 25 МПа. Общие технические условия ГОСТ 5761-74 Клапаны (вентили) на условное давление Ру 25 МПа. Общие технические условия

Видео:Течёт автоматический развоздушник, воздухоотводчик, воздухоудалитель, солдатик. Что делать?Скачать

1. Настоящий стандарт распространяется на клапаны регулирующие с ручным управлением и запорные клапаны на условное давление Ру ≤25 МПа (250 кгс/см²) общепромышленного назначения, изготовляемые для нужд народного хозяйства, а также для экспорта.
Дополнительные требования для экспорта, в том числе в страны с тропическим климатом,- по ГОСТ 26304-84.
Стандарт не распространяется на клапаны специальные для АЭС, с электромагнитным приводом, мембранные, футерованные, криогенные, неметаллические и для вакуума не ниже 10־³ мм рт.ст.
Для изделий, разработанных до внедрения ГОСТ 24856-81, допускается термин «вентили».
(Измененная редакция, Изм.№ 6)

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Клапаны должны изготовляться в соответствии с требова­ниями настоящего стандарта, технических условий на конкретные клапаны по рабочим чертежам, утвержденным в установленном порядке.
(Измененная редакция, Изм. № 3, 4, 6).

1.2. Комплектующие изделия (приводы, отдельные узлы и детали) должны подвергаться выборочному входному контролю и соответствовать требованиям нормативно-технической докумен­тации, утвержденной в установленном порядке.
1.3. Рабочее положение клапанов и направление рабочей сре­ды должны соответствовать указанным в технических условиях или рабочих чертежах, утвержденных в установленном порядке, на конкретные клапаны.
1.4. Закрытие клапанов при ручном управлении должно произ­водиться вращением органа ручного управления по часовой стрелке.
1.3-1.4. (Измененная редакция, Изм. № 4, 6).
1.5. Основные параметры запорных клапанов — по ГОСТ 9697—87.
(Измененная редакция, Изм. № 6).
1.6. Условные, пробные и рабочие давления — по ГОСТ 356—80.
1.7. Строительные длины по ГОСТ 3326—86 или рабочим чертежам, утвержденным в установленном порядке.
1.8. Муфтовые концы—по ГОСТ 6527—68, цапковые — по ГОСТ 2822—78, штуцерные—по ГОСТ 5890—78 или рабочим чертежам, утвержденным в установленном порядке.
Присоединительные размеры и размеры уплотнительных по­верхностей фланцев — по ГОСТ 12815—80 или рабочим чертежам, утвержденным в установленном порядке.
Концы под приварку— Таблица 1 Размеры, мм

Видео:Отопление.Не греет радиатор.Спускной клапан автоматическийСкачать

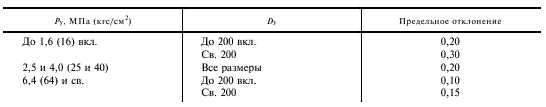

1.10. Оси резьб в муфтах, цапках и штуцерах проходных кла­панов должны составлять угол 180˚, угловых клапанов 90˚; пре­дельное отклонение — не более 2°.
1.9; 1.10. (Измененная редакция, Изм- № 4, 6).
1.11. Предельные отклонения на размер «под ключ» для необ­работанных шестигранных поверхностей отлитых в землю или кокиль деталей не должны превышать указанных в табл. 2.

1.12. Штампованные поковки -по ГОСТ 7505-89 и ГОСТ 8479-70.
(Измененная редакция, Изм. № 6).
1.13. Не указанные в конструкторской документации допуски формы и расположения обработанных поверхностей должны огра­ничиваться полем допуска на размер или расстояние между по­верхностями.
Отклонения обрабатываемых угловых размеров, не ограничен­ных допусками, не должны превышать допуска но АТ’а13 ГОСТ 8908—81.
Предельные отклонения радиусов обрабатываемых поверхно­стей, не ограниченных допусками, — по классу «очень грубый» ГОСТ 25670—83.
При отсутствии на чертежах указаний о радиусах сопряжений одной поверхности с другой они должны, быть выполнены радиу­сами, равными естественному радиусу притупления инструмента.
(Измененная редакция, Изм. № 2, 4).
1.14. Вмятины и заусенцы на поверхности резьбы, препятству­ющие навинчиванию проходного калибра, не допускаются. Дли метрических резьб, выполняемых с полем допуска 8g и 7Н, и трубных резьб, выполняемых по классу точности В, рванины и выкрашивания на поверхности резьбы не допускаются, если они по глубине выходят за пределы среднего диаметра резьбы и об­щая протяженность рванин и выкрашивания по длине превышает половину витка, на резьбовых втулках, заготовки для которых изготавливаются литьем, на последних витках ходовых резьб, выполненных по классу точности В, допускается не более трех раковин размером и глубиной не более 3 мм.

На метрических резьбах, выполняемых с полем допуска 6g и 6Н, и трубных резьбах,-выполняемых по классу точности А, на ходовых резьбах шпинделя и сопряженных с ним деталях, на резьбах деталей из коррозионно-стойких и жаростойких сталей, независимо от класса точности резьбы, вмятины, .заусенцы, рва­нины и выкрашивания не допускаются.

Видео:Клапан настроечный – зачем нужен и где устанавливается?Скачать

Читайте также: Сухарь клапана мтз 50 1007053 а1

1.15. По заказу потребителя допускается изготовление при­соединительных фланцев без отверстий под болты и шпильки 16. Сварные швы должны быть очищены от шлака и брызг Переход от основного металла к наплавленному должен быть плавным, без подрезов и наплывов. Ширина и высота швов дол­жны быть равномерными.
1.17. Методы и объемы контроля сварных швов должны оговариваться в соответствующей конструкторской документации
(Измененная редакция, Изм. № 6).
1.18. Проверка качества термообработки замером твердости не должна вести к порче рабочих поверхностей деталей. При не­возможности определения твердости без повреждения рабочих поверхностей допускается производить проверку на образце-
сви­детеле из этого же материала.
Образцы-свидетели должны термически обрабатываться одно­временно с деталями и помещаться в печь в равных условиях
Контроль твердости — по ГОСТ 9012-59 и ГОСТ 9013-59.
1.19. Методы контроля антикоррозионных покрытий деталей — по ГОСТ 9.302-88.
1.20. Перед сборкой все детали должны быть очищены от за­грязнения.
Не допускаются к сборке детали, имеющие забоины и другие механические повреждения на рабочих поверхностях сопря­гаемых деталей.
(Измененная редакция, Изм. № 6).
1.21. После окончательного уплотнения сальниковой набивки втулка сальника должна войти в гнездо не более чем на 30% своей высоты, но не менее 2 мм.
(Измененная редакция, Изм. № 5).
1.22. Материалы деталей и сварных швов, работающих под давлением, должны быть прочными и плотными.
Пропуск среды через места соединения, сальниковые уплотне­ния и сильфонные сборки не допускается.
(Измененная редакция, Изм. № 6).
1.22а. Требования по герметичности в затворе, а также верх­него уплотнения (при его наличии) указываются в технических условиях на конкретные клапаны.
(Введен дополнительно, Изм. № 6).
1.23. В собранных клапанах шпильки должны быть завернуты до упора, концы болтов и шпилек должны выступать из гаек не менее чем на один шаг резьбы.
(Измененная редакция, Изм. № 6).
1.24. (Исключен, Изм.№ 6).
1.25. Показатели надежности, критерии отказов, и предельного состояния должны быть указаны в технических условиях на кон­кретные клапаны.
1.26. В комплект клапанов должны входить:
изделие в сборе;
запасные части, инструмент, принадлежности согласно ведо­мости ЗИП на конкретное изделие (при необходимости);
паспорт;
техническое описание и инструкции по эксплуатации.
В комплект клапанов с невстроенными приводами должны входить дополнительно паспорт, техническое описание и инструк­ция по эксплуатации на привод.
Клапаны, отгружаемые в один адрес по одному товаросопрово­дительному документу, должны сопровождаться двумя комплектами эксплуатационной документации, а при массовом производ­стве — в количестве не более 10 шт.
По требованию заказчика предприятие-изготовитель обеспечи­вает его эксплуатационной документацией в необходимом коли­честве. Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
1.25; 1.26. (Измененная редакция, Изм. № 6).

2а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2а.1. Требования безопасности — по ГОСТ 12.2.063-81. (Введен дополнительно, Изм. № 4).
2. ПРИЕМКА
(Измененная редакция, Изм. № 6).
2.1. Для проверки соответствия клапанов требованиям настоящего стандарта устанавливаются следующие виды испытаний по ГОСТ 16504—81;
приемосдаточные;
периодические;
типовые.
2.2. При приемосдаточных испытаниях каждый клапан должен • быть подвергнут4 предприятием-изготовителем внешнему осмотру и следующим испытаниям:
на прочность и плотность материала деталей и сварных швов, внутренние полости которых находятся под давлением среды;
на герметичность: затвора, сальниковых уплотнений, сильфонных оборок, прокладочных соединений и верхнего уплотнения, если требование его герметичности оговорено в технических условиях на конкретные клапаны;
на вакуумную плотность: затвора, мест соединении и материала по отношению к внешней среде, если требования по вакуумной плотности оговорены в технических условиях на конкретные клапаны.
Допускается объем испытаний клапанов из чугуна, цветных материалов и сплавов при крупносерийном производстве устанав­ливать в технических условиях на конкретное изделие.
2.1; 2.2. (Измененная редакция, Изм. № 4, 6).
2.3. Объем и порядок проведения периодических испыта­ний—в соответствии с требованиями нормативно-технической до­кументации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 6).
2.4. Типовые испытания должны проводиться при изменении конструкции или технологии изготовления клапанов, если эти из­менения могут повлиять на технические характеристики и работо­способность изделий.
(Измененная редакция, Изм. № 4, 6).
2.5. Сбор информации, подконтрольная эксплуатация, перио­дические и типовые испытания должны проводиться предприя­тием-изготовителем по программам, составленным предприятием-изготовителем и согласованным с головным предприятием (ор­ганизацией).

Читайте также: Замена клапана двигателя ваз 2103

Видео:Автоматический воздухоотводчик.Скачать

3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Испытания на прочность и плотность материала и на гер­метичность должны проводиться до окраски клапанов.
При гидравлических испытаниях должно быть обеспечено вы­теснение воздуха из внутренних полостей испытуемых деталей.
Жидкая среда, оставшаяся после испытаний, должна быть удалена.
(Изменённая редакция, Изм. № 4, 6).
3.1 а. Внешним осмотром проверяют комплектность изделия, полноту и правильность маркировки.
Контроль размеров, указанных на сборочном чертеже, произ­водится с помощью универсального или специального измеритель­ного инструмента.
3.16. Клапаны испытывают на стендах с использованием конт­рольно-измерительных средств, обеспечивающих заданные условий-испытаний и погрешности измерений параметров.
3.1в. Предельные отклонения от номинальных значений изме­ряемых параметров, не указанные в технических условиях на конкретные клапаны, не должны превышать:

±1,5% —Для давления;
±5°С — для температуры;
±5 с — для времени.

3.1г. Испытательные среды: вода —по ГОСТ 2874—82, воз­дух—по ГОСТ 17433—80, класс 7 или 9.
При отсутствии в технических условиях указания о состоянии рабочей среды испытательную среду выбирает изготовитель.
3.2а. Испытание на прочность и плотность материала, герметич­ность сальниковых уплотнений и соединений следует проводить по­дачей среды во входной патрубок при заглушенном выходном и открытом затворе.
3.1а—3.1г; 3.2а. (Введены дополнительно, Изм. № 6).
3.2. Испытания на прочность и плотность материала и герме­тичность клапанов должны проводиться при постоянном давлении в течение времени, необходимого для осмотра клапанов.
(Измененная редакция, Изм. № 4, 6).
3.3. Испытания на прочность и плотность материала клапанов
должны проводиться водой давлением Рцр.
Клапаны, предназначенные для газообразных, взрывоопасных, легковоспламеняющихся и токсичных сред, должны дополнительно испытываться на плотность материала и сварных швов воздухом давлением Ру или Рр.

Корпуса клапанов с рубашками для обогрева или охлаждения должны быть дополнительно испытаны на прочность и плотность материала сварных швов и рубашки водой давлением, указанным в рабочих чертежах.
Цилиндры пневмоприводов или гидроприводов клапанов долж­ны быть испытаны на прочность и плотность водой давлением 1,5 Рр управляющей среды.

Видео:Автоматический воздухоотводчик системы отопления. Принцип работы, почему течет клапан спуска воздухаСкачать

Допускается:
подвергать испытаниям на прочность и плотность материала как клапаны в собранном виде, так и отдельные детали;
проводить испытания клапанов, предназначенных для нефте­продуктов, на прочность керосином пробным давлением Рпр, на плотность керосином условным давлением Ру. При этом допол­нительные испытания на плотность материала воздухом не про­водить;
проводить испытания на прочность и плотность материала кла­панов воздухом пробным давлением Рпр в специально оборудован­ном боксе при соблюдении требований безопасности.
Материал деталей считается прочным, если не обнаружено механических разрушений или видимых остаточных деформаций. Контроль визуальный.
Материал деталей и сварные швы считают плотными, если при испытании:
водой — не обнаружено течи, потения. Контроль визуальный;
воздухом — не обнаружено пропуска воздуха. Контроль произ­водится пузырьковым методом — способом обмыливания или по­гружением в воду.
(Измененная редакция, Изм. № 6)

3.4. Детали, в которых течь или «потение» через металл, вы­явленные при испытании, исправлены заваркой, должны быть пов­торно подвергнуты испытанию по п. 3.3.
3.5. Испытания клапанов на герметичность в затворе должны проводиться подачей воды, а для газообразных, взрывоопасных, легковоспламеняющихся и токсичных сред — воздуха давлением Ру или Рр во входной патрубок при закрытом затворе.
Метод контроля:
при испытании водой — объемным или капельным методом;
при испытании воздухом — путем отвода из полости клапана трубки в емкость с водой на глубину 5—15 мм.
Герметичность должна соответствовать указанной в техничес­ких условиях.
Допускается испытания клапанов, предназначенных для нефте­продуктов, проводить керосином.
(Измененная редакция, Изм. № 6).

Читайте также: Клапан избыточного давления подпор воздуха

3.5а. Испытания на герметичность сальниковых уплотнений и мест соединений должны проводиться водой, а для газообразных, взрывоопасных, легковоспламеняющихся и токсичных сред — воз­духом давлением Ру или Рр.
Метод контроля:
при испытании водой — визуальный;
при испытании воздухом — пузырьковым методом-способом обмыливания или погружения в воду.
Пропуск среды не допускается.
Допускается испытания клапанов, предназначенных для нефте­продуктов, проводить керосином.
(Введен дополнительно, Изм. № 6).
3.6. При испытании сальникового уплотнения должны произ­водится подъем и опускание золотника на весь рабочий ход.
3.7. При испытании на герметичность верхнего уплотнения должно производиться двукратное перекрытие затвора.
3.8. Испытание на герметичность затвора должно производить­ся при горизонтальном или наклонном расположении шпинделя (за исключением клапанов, установочное положение которых только с вертикальным расположением шпинделя).
Испытание должно проводиться при двукратном подъеме и опусканий золотника на 30% рабочего хода.
При испытании смазка уплотнительных поверхностей затвора не допускается.

Видео:Как спустить воздух из батарей отопления. Кран Маевского. Многоэтажный дом. Радиатор холодный.Скачать

Клапаны должны быть закрыты крутящим моментом, указан­ным в конструкторской документации.
(Измененная редакция, Изм. № 3, 4, 6).

3.8а. Испытания электроприводных клапанов должны про­водиться штатным приводом, указанным в конструкторской доку­ментации.
Допускается проводить испытания клапанов технологическим электроприводом или тарированным ключом.
(Введен дополнительно, Изм. № 6).
3.9. Сильфонные сборки должны подвергаться следующим ис­пытаниям:
на прочность водой давлением 1,25 Рр;
на плотность воздухом Рр.
Сильфон при испытании должен быть предохранен от сжатия.
3.10. (Исключен, Изм. № 2).
3.11. Клапаны должны подвергаться специальным испытаниям на ударо- и вибростойкость по указанию технических условий или рабочих чертежей, утвержденных в установленном порядке, на конкретные клапаны.
(Измененная редакция, Изм. № 4, 6).

4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Маркировка и отличительная окраска клапанов — по ГОСТ 4666-75.
(Измененная редакция, Изм. № 4, 6).

4.2. При наличии запасных деталей маркировка их должна наноситься непосредственно на детали или на подвешенные к ним бирки с обозначением изделия, которое они комплектуют.
4.3. Неокрашенные или не имеющие покрытий наружные об­работанные поверхности деталей клапанов и ЗИП из углеродистой стали и чугуна должны_ быть подвергнуты консервации по ГОСТ 9.014-78. Срок консервации — 3 года.
(Измененная редакция, Изм. № 3, 4, 6).

4.4. Клапаны должны быть упакованы в тару по ГОСТ 2991-85 и ГОСТ 10198-91 или контейнеры. Упаковка должна обеспечи­вать защиту клапанов от повреждений во время перевозок всеми видами транспорта, при перевалках и хранении.
Допускается упаковка клапанов в ящики из гофрированного картона по ГОСТ 9142—90.
(Измененная редакция, Изм. № 4, 5, 6).
4.5. Пря наличии на клапанах электроприводов или невстроен­ных других приводов последние должны быть упакованы в ту же или другую тару.
(Измененная редакция, Изм. № 4, 6).
4.6. Маркировка транспортной тары -по ГОСТ 14192-77.
4.7. Клапаны могут транспортироваться без упаковки в тару или контейнеры. При этом установка клапанов на транспортные средства должна исключать возможность ударов друг о друга, внутренние поверхности должны быть предохранены от загрязнений, а привалочные поверхности и навесные устройства — от по­вреждений.
(Измененная редакция, Изм. № 6).
4.8. Условия транспортирования и хранения: клапанов с электро­приводом- 4 (Ж2) по ГОСТ 15150-69, остальных — (Ж1) по ГОСТ 15150 — 69. Допускается применение других условий транс­портирования и хранения, указанных в технических условиях на конкретные изделия.
Для клапанов, упакованных в ящики из гофрированного кар­тона, условия транспортирования и хранения по группе 5 (ОЖ4) ГОСТ 15150-69.
(Измененная редакция, Изм. № 2, 4, 5, 6).
4.9. Клапаны транспортируются транспортом всех видов в соответствии с правилами перевозки грузов , действующими на транспорте данного вида.
4.10. Допускается перевозка клапанов пакетами. Формирова­ние пакетов — в соответствии с нормативно-технической доку­ментацией, утвержденной в установленном порядке.
