Gt6747 01 электромагнитный клапан заслонки отработанных газов

Бу GT6747-01 Газ Газон Next Клапан EGR — найдено 1 предложений по цене от 18530 руб. до 18530 руб.

Видео:Электромагнитный клапан рециркуляции отработанных газовСкачать

Пункты выдачи СДЭК

Выберите город чтобы посмотреть ближайшие пункты выдачи СДЭК. Показать города.

Поиск по 1791464 оригинальным номерам.

Оригинальные бу автозапчасти на все марки и модели авто со всех разборов Европы, большой ассортимент на все модельные года, кузова и комплектации. Для фильтрации объявлений по марке авто воспользуйтесь поиском или формой фильтрации в верхней части страницы.

Интернет-магазин iZAP24 начал свою работу в 2019 году и специализируется на доставке с Европейских авто разборов контрактных автозапчастей (в том числе бу GT6747-01 Газ Газон Next Клапан EGR ) по России и всему миру. Ответы на большинство частых вопросов (гарантии, доставка, оплата) наших покупателей вы найдёте в блоке «информация».

Видео:Система ЕГР (EGR) / Система рециркуляции отработавших газов – ОСНОВЫ в 3D анимацииСкачать

Отзывы iZAP24

Отзывы наших клиентов, по выполнению их заказов.

Заказ XR-600176

Алхимов Денис Игоревич — 31 Октября 2021
?? Россия
1285534213 (СДЭК)

Пришло быстро, всё работает.

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ IM-856673

отеузов александр — 30 Октября 2021
?? Россия, Лобня
1285185034 (СДЭК)

Видео:Замена Электромагнитного клапана отработанных газовСкачать

Система рециркуляции отработавших газов двигателей ЯМЗ-5340, ЯМЗ-536.

Система рециркуляции отработавших газов двигателей ЯМЗ-5340, ЯМЗ-536.

Для выполнения нормативов по выбросам вредных веществ экологического класса 4 (показатели Евро-4) двигатели семейства ЯМЗ-530 оснащаются системой рециркуляции отработавших газов (РОГ или EGR – Exhaust Gas Recirculation) с внешним регулированием.

В системе РОГ часть выхлопных газов (до 20%) вновь поступают в цилиндр.

Выхлопные газы в радиаторе системы рециркуляции охлаждаются с 400 – 700 °C до 160°C и ниже.

С помощью сигнала с широтноимпульсной модуляцией (ШИМ) ЭБУ управляет клапаном заслонки EGR. Воздушный пропорциональный клапан в сочетании с пневмоцилиндром устанавливает положение заслонки системы рециркуляции. Датчик положения контролирует актуальное положение заслонки. В нерабочем положении поршень пневмоцилиндра втянут, заслонка закрыта.

Заслонка отработавших газов.

Заслонка состоит из корпуса с поворотной частью и регулятора рециркуляции отработавших газов (актуатора), который, в свою очередь, состоит из пневмоцилиндра для привода заслонки (ход 34,1±2 мм) и линейного датчика положения GT для контроля регулирования. Пневмоцилиндр и датчик изготовлены в одном корпусе.

Читайте также: Клапан для автоматического сброса воздуха из радиатора отопления

Тяга штока пневмоцилиндра регулируется таким образом, чтобы она при закрытой заслонке имела предварительный натяг 1,5±0,5 мм.

Заслонка отработавших газов (EGR) в сборе.

Характеристика датчика положения заслонки EGR.

• Полный линейный ход штока 37 мм;
• Напряжение питания 4,9 – 5,1 В;
• Потребляемый ток ≤ 12,5 мА;
• Выходное напряжение в положении «закрыто»(питание 5В) 0,7±0,2 В (преднатяг 1,5±0,5мм);
• Выходное напряжение в положении «открыто» 4,35±0,15 В (положение штока 34,1±2 мм).

Зависимость выходного сигнала от перемещения штока приведена на рисунке.

Характеристика датчика положения.

Конфигурация разъёма (распиновка).

Конфигурация разъёма датчика положения заслонки EGR приведена на рисунке.

• Контакт 1 (свободен) – ЭБУ контакт не используется;
• Контакт 2 (провод 2.31) – ЭБУ контакт 2.31 питание датчика (+5 В);
• Контакт 3 (провод 2.22) – ЭБУ контакт 2.22 выходной сигнал;
• Контакт 4 (провод 2.18) – ЭБУ контакт 2.18 масса датчика

Отказ датчика положения заслонки EGR.

При отказе датчика положения заслонки EGR ЭБУ выводит на диагностическую лампу сообщение об ошибке. При наличии ошибки заслонка чаще остается в положении «закрыто», кроме случая заклинивания механизма в приоткрытом состоянии из-за отложений углерода на внутренних частях. Двигатель с ошибкой по системе рециркуляции ОГ не ограничивается. Небольшое ограничение наступает на режиме работы двигателя вблизи номинальной мощности из-за рабочего процесса.

Клапан заслонки EGR.

Для бесступенчатой регулировки положения заслонки системы рециркуляции служит электропневматический клапан заслонки EGR (пропорциональный клапан). Клапан регулирует давление сжатого воздуха в пневмоцилиндре заслонки рециркуляции ОГ.

Клапан заслонки EGR (пропорциональный).

Характеристика клапана заслонки EGR.

Рабочие характеристики клапана заслонки EGR представлены в таблице.

Конфигурация разъёма (распиновка).

Конфигурация разъёма клапана заслонки EGR приведена на рисунке.

• Контакт 1 (провод 2.03) – ЭБУ контакт 2.03 питание датчика (+24 В);
• Контакт 2 (провод 2.01) – ЭБУ контакт 2.01 сигнал управления

Отказ клапана заслонки EGR.

Отказ клапана приводит к неправильной работе системы РОГ и может проявляться в рассогласовании между исполнительным механизмом (заслонка РОГ) и управляющей частью (клапан заслонки). Например, медленное реагирование заслонки на открытие или закрытие, заклинивание заслонки в каком-нибудь положении. В любом случае с появлением ошибки необходимо проверить целостность электрической цепи клапана и герметичность соединений в пневмосистеме ТС.

Видео:Как проверить клапан ОГ (EGR)Скачать

GT674701 Клапан EGR Газ Газон Next GT6747-01

Стоимость доставки в ваш город рассчитывается индивидуально.

Видео:Большой расход топлива. Ошибка P0661. Не работает электромагнитный клапанСкачать

Пункты выдачи СДЭК

Выберите город чтобы посмотреть ближайшие пункты выдачи СДЭК. Показать города.

Видео:Как на самом деле работает клапан EGR и как его проверить?Скачать

Подробное описание

Оригинальный номер: GT6747-01
GT6747-01, GT674701

GT674701 Клапан EGR Газ Газон Next GT6747-01 бу

Заслонка радиатора / регулятора / охладителя отработавших газов. 534000-1213015-011 Заслонка рециркуляции отработавших газов Газ БУ

Видео:Простое объяснение рециркуляции отработанных газов (EGR)Скачать

Параметры

Видео:Проверка и ремонт электомагнитного клапана.Скачать

Отзывы iZAP24

Отзывы наших клиентов, по выполнению их заказов.

Читайте также: Набор разверток для направляющих клапанов

Заказ XR-600176

Алхимов Денис Игоревич — 31 Октября 2021
?? Россия
1285534213 (СДЭК)

Пришло быстро, всё работает.

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ IM-856673

отеузов александр — 30 Октября 2021
?? Россия, Лобня
1285185034 (СДЭК)

Заказ ND-570303

Харламов Геннадий Алексеевич — 29 Октября 2021
?? Россия
1285143793 (СДЭК)

Заказ VM-715382

Кудельский Сергей Валерьевич — 30 Октября 2021
?? Россия
1285073765 (СДЭК)

Заказ DY-581609

Глушков Андрей Викторович — 30 Октября 2021
?? Россия, Москва
1284812981 (СДЭК)

Заказ QW-446802

Поляков Сергей Николаевич — 29 Октября 2021
?? Россия
1284772572 (СДЭК)

Заказ RY-465267

Пахнев Алексей Валентинович — 31 Октября 2021
?? Россия
1285363544 (СДЭК)

Заказ AP-406237

Клименко Сергей Викторович — 30 Октября 2021
?? Россия
1285152613 (СДЭК)

Красивый продавец ( менеджер), красивое обслуживание. Увидел товар. Получил информацию, как оформить. Оформил. Оплатил. Доволен. СДЭК доставляет быстро. Но дороговато. К продавцу никаких претензий. Рекомендую.

Ответ:
Здравствуйте, Сергей!
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ HF-179093

Сычев Дмитрий Николаевич — 31 Октября 2021
?? Россия
1285399719 (СДЭК)

Видео:Как неисправный EGR влияет на работу двигателя - видео отчет -Скачать

Клапан egr на ГАЗ ГАЗОН Next GT6747-01, Газ GT6747-01 в Тольятти

Это объявление было добавлено 30.06.21 и сейчас находится в архиве.

Вы нашли товар и готовы его оплатить? Проверьте продавца.

Администрация сайта не несет никакой ответственности за осуществление хозяйственной деятельности, сделок между пользователями нашего сайта.

• Объявление № P51230824S675811 от 30.06.21
  Просмотров –
• Название запчасти клапан egr
• Производитель Газ
• OEM, артикул GT6747-01
• Цена 15 000 р.

Примечание

Заслонка радиатора / регулятора / охладителя отработавших газов.
534000-1213015-011 Заслонка рециркуляции отработавших газов Чтобы задать вопрос продавцу, Вам необходимо авторизироваться. Здесь вы можете послать запрос на покупку, или задать продавцу вопрос о его товаре. ** — Я ознакомлен с Правовой информацией и принимаю её условия Отправлять жалобы могут только зарегистрированные пользователи

Продажа

Услуги

Общение

Приложения Japancar.ru

Все зарегистрированные партнеры являются самостоятельными юридическими или физическими лицами, за деятельность которых администрация портала Japancar.ru ответственности не несет. Уважаемые посетители! На данной странице Вы можете написать сообщение непосредственно в редакцию Japancar.ru Мы НЕ ТОРГУЕМ запчастями, автомобилями, спецтехникой и т.д. Если Вы являетесь правообладателем объектов охраняемых законом результатов интеллектуальной деятельности, размещенных на сайте japancar.ru, и Ваши интеллектуальные права на них были нарушены, то мы будем рады оказать Вам содействие. Для удаления материалов Вам необходимо направить по адресу: ООО Интернет-агентство «Джей Си ВЛК», г. Владивосток, Океанский проспект, 48а, офис 611 или написать в Обратную связь на сайте через кнопку на любой странице сайта, письмо следующего содержания: 1. Заявление о нарушении интеллектуальных прав и требование об удалении материалов сайта, содержащих объекты охраняемых законом результатов интеллектуальной деятельности, на которые были нарушены Ваши интеллектуальные права. 2. Подтверждение Ваших прав на объекты охраняемых законом результатов интеллектуальной деятельности, позволяющее однозначно идентифицировать Вас как правообладателя данных материалов. 3. Прямую ссылку на страницы сайта, которые содержат материалы, которые необходимо удалить. Источник

Видео:Клапан ЕГР: принцип работы и ремонтСкачать

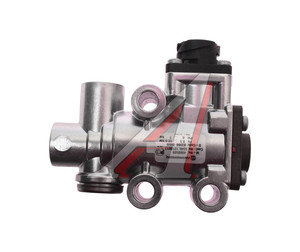

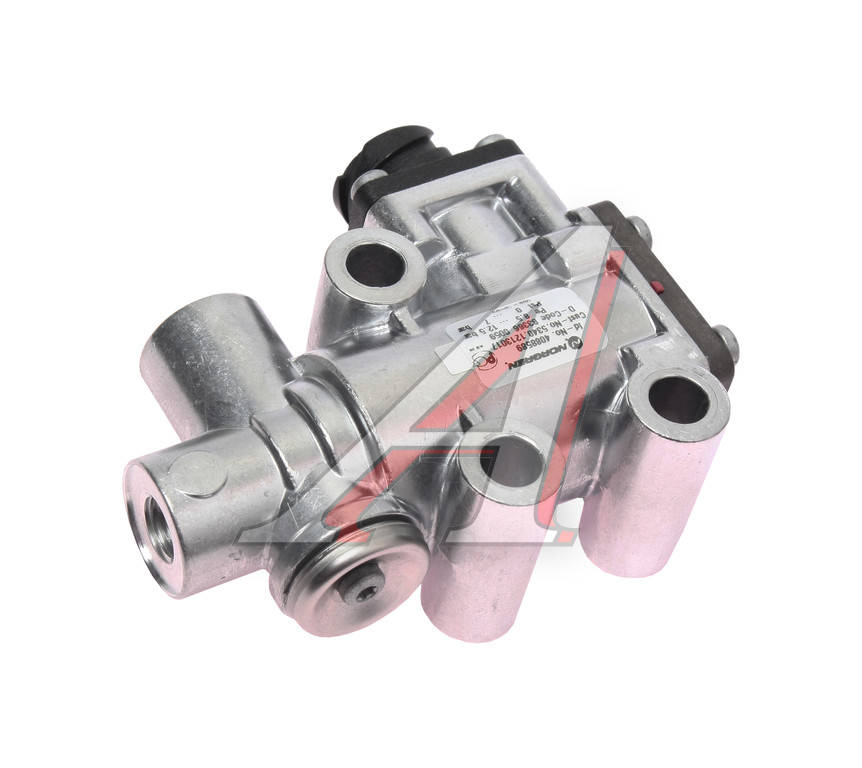

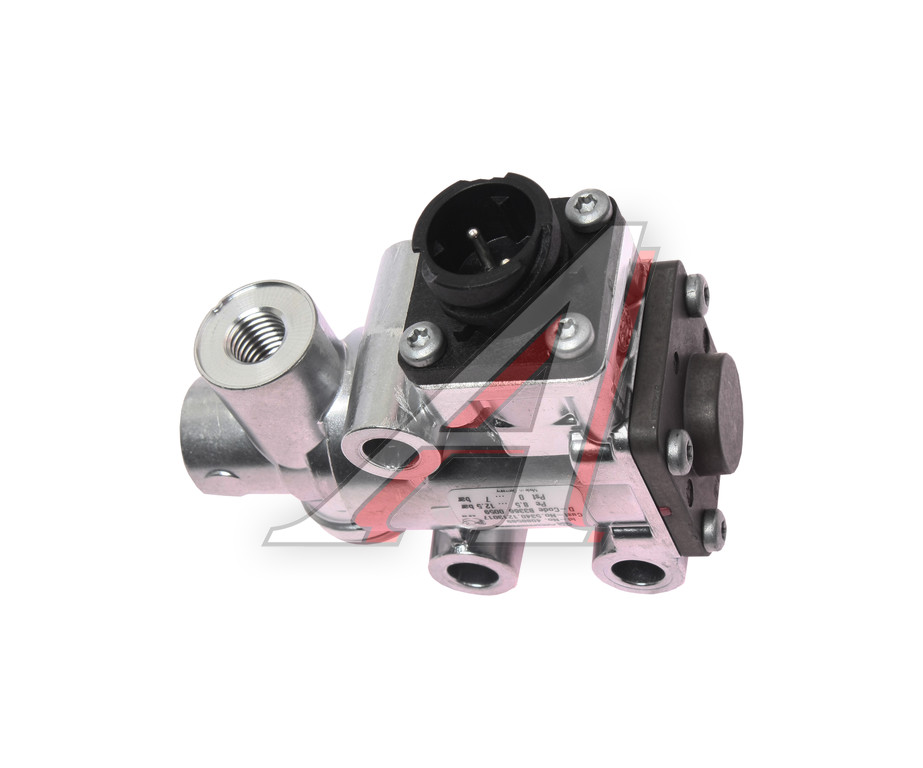

Клапан ЯМЗ-534 заслонки отработавших газов ОГ 4088589 900 АВТОДИЗЕЛЬ

Видео:Хитро глушим ЕГРСкачать

Артикул: 5340.1213017

Видео:Признаки неисправности клапана ЕГРСкачать

Автодизель (ЯМЗ)

Данные обновлены: 01.11.2021 в 11:51

Видео:наглядная работа клапана егр egrСкачать

Аналоги

• Опт 3 10557 ₽
• Опт 2 10570.02 ₽
• Опт 1 10570.02 ₽
• Розница 10710 ₽

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

Видео:Ошибка клапана EGR? Как найти неисправность и заменить клапан EGR| Хитачи АстемоСкачать

С этим товаром покупают

Артикул: 8421-1109080-10 EKO-01.73

Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать

Техническая информация

В современных автомобилях большое внимание уделяется вопросам экологической безопасности, и даже в недорогом авто есть несколько систем, понижающих токсичность выхлопных газов. Одна из них — система рециркуляции выхлопных газов, которая успешно применяется уже сорок лет. Именно этой системе мы посвятили очередную статью.

В выхлопных газах дизельного двигателя содержится масса токсичных и представляющих опасность для окружающей среды и человека веществ. А также дизель изрядно коптит небо — в его выхлопе присутствует сажа, которая оказывает самое губительное влияние на природу и наше с вами здоровье. В современных двигателях эта проблема решена с помощью простого устройства — сажевого фильтра, которому посвящена эта статья.

При сгорании топливно-воздушной смеси в цилиндрах двигателя образуется большое количество выхлопных газов, которые необходимо удалить. С этой задачей справляется выхлопная система двигателя, которая заодно понижает шумность мотора и улучшает его экологические показатели. Этой системе посвящена данная статья.

Павловский Автобусный Завод выпускает свои автобусы с 1952 года, и все эти шестьдесят лет ПАЗы верой и правдой служат в российских городах и сёлах. В последние годы ПАЗ взял курс на модернизацию и создание по-настоящему современных машин. Среди новой продукции завода — городские автобусы ПАЗ, укомплектованные автоматической коробкой передач. Об этих машинах пойдет речь в данной статье.
