Cедельный клапан Belimo H632N управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H632N седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.
Характеристика потока
Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H632N.
Ручное управление
Приведение в движение штока H632N клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.
- Клапан H632N разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
- H632N Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
- Седельный клапан BELIMO H632N, двухходовой, фланцевый
- H632N седельный клапан Belimo
- Технические характеристики
- Описание
- 2-х ходовой седельный клапан Belimo H632N/NV24A-TPC При заказе сегодня этот товар поступит на наш склад 12.11.2021
- H632n седельный клапан belimo
- H632S cедельный клапан Belimo
- Отправьте запрос
- H632S седельный клапан Belimo
- Технические характеристики
- Описание
- 🎦 Видео
Видео:"Технологии BELIMO 2018" | часть 7. Седельные клапаны с электроприводами BELIMOСкачать
Седельный клапан BELIMO H632N, двухходовой, фланцевый
Оформите заявку по телефону: +7 (495) 135-15-25 или отправьте запрос на info@microklimate.ru
Седельный клапан BELIMO H632N, двухходовой, фланцевый — 2-х ходовой регулирующий тип устройства, устанавливаемый на трубопроводах с целью управления потоком рабочей среды. Контроль над давлением подаваемой жидкости осуществляется за счет изменения проходного сечения клапана.
Основные характеристики седельного клапана линейки H6. N компании BELIMO:
— Комплектация снабжена электроприводом, позволяющим с высокой скоростью перекрыть/отрегулировать характеристики движения потока рабочей среды дистанционно;
— Тип управления — стандартный аналоговый или регулирование положения конуса клапана осуществляется позиционно (3 точки);
— Характеристика расхода — равнопроцентная, достигается уникальной конструкцией конуса клапана;
— Доступно ручное управление штоком клапана (осуществляется через привод, при использовании шестигранного ключа);
— Тип соединения — фланец;
— Направление потока рабочей среды должно соответствовать направлению указанному на клапане.
Читайте также: Впускной клапан dio 56
Монтаж
— Установка клапана доступна как в закрытых, так и открытых системах водоснабжения, системах обработки воздуха и системах направленных на поддержания температуры на заданном уровне, работающих в режиме «Тепло»;
— Обязательным условием является соблюдение всех рекомендаций изготовителя;
— Ремонт и техническое обслуживание клапана потребителем категорически запрещено.
Особое внимание необходимо обратить на невозможность произведения монтажа седельного клапана на воздушных суднах.
Электроприводы Belimo | Приводы Belimo | Сервоприводы Belimo
127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100.
Тел.: 8 (800) 201-64-80 Еmail: belimo@rusmark.ru
- Вы здесь:
- Главная
- Каталог
- Клапаны регулирования водяного потока
- Седельные клапаны
- Седельные клапаны PN 16 DN 15-150
- H632N седельный клапан Belimo
Видео:Клапаны, Приводы BELIMO. Установка привода на клапан BELIMO.Скачать

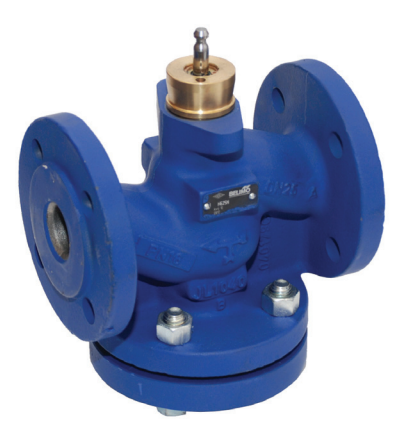

H632N седельный клапан Belimo
2-ходовые седельные клапаны фланцевые.
- Закрытые системы холодной и горячей воды
- Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
- Тип H632N
- DN 32 [мм]
- Kvs max 16 [м³/час]
2-ходовые седельные клапаны фланцевые.
- Закрытые системы холодной и горячей воды
- Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
- Тип H632N
- DN 32 [мм]
- Kvs max 16 [м³/час]
Технические характеристики
2-ходовый фланцевый седельный клапан PN 16 H632N.
| Functional data | |
|---|---|
| Среда | Холодная и теплая вода,Вода с содержанием гликоля не более 50% |
| Температура среды | (–10 °С) +5 °С. +120 °С (–10 °С под заказ) |
| Номинальное давление ps | 1600 Кпа (PN 16) |
| Характеристика потока | Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия |
| Sv | DN 15 Sv>50 DN 20. 50 Sv>100 |
| Величина протечки | Регулирующий канал А-АВ: макс. 0,05% от величины Kvs |
| Соединение с трубой | Фланцы ISO 7005-2 (PN 16) |
| Дифференциальное давление Δpмакс | . 400 кПа (для больших диаметров: Δps ‹ Δpмакс.) |
| Точка запирания клапан | а Вверху (положение Up) |
| Положение установк | От вертикального до горизонтального |
| Тех.обслуживание | Не требуется |
| Материалы Тело клапана Конус клапана Седло клапана Шток клапана Уплотнение штока | Чугун GG25 Латунь Чугун GG25 Нержавеющая сталь О-образное кольцо EPDM |
Описание
Принцип действия
Cедельный клапан Belimo H632N управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H632N седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.
Характеристика потока
Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H632N.
Ручное управление
Приведение в движение штока H632N клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.
- Клапан H632N разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
- H632N Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
Читайте также: Клапан постоянного давления это
Регулирующий клапан Белимо H632N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.
Скидки и оптовые цены на регулирующий шаровой кран Белимо H632N мы обсуждаем индивидуально.
На Кран Белимо H632N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.
Видео:Kieselvideo: двухседельный клапанСкачать
2-х ходовой седельный клапан Belimo H632N/NV24A-TPC При заказе сегодня этот товар поступит на наш склад 12.11.2021
Седельные регулирующие клапаны Belimo с электрическим приводом используются в отопительных системах и в линиях холодообеспечения, как устройство, регулирующее смешение водных потоков и их движение. Благодаря техническим характеристикам, клапан – идеальный вариант для обеспечения герметичности системы.
Регулирующий клапан шарового типа Belimo имеет существенное отличие от нерегулирующих клапанов тем, что имеет в оснащении встроенный диск, который находится внутри шара и корректирует работу устройства. Такие конструктивные особенности помогают создать показатели, идентичные характеристикам седельного клапана, имеющего такие параметры.
Седельные клапаны Belimo отличаются высоким постоянством в процессе регулирования, они имеют равнопроцентную рабочую характеристику. В процессе работы с таким клапаном потеря давления имеет несущественное значение. Клапан при неполном открывании может иметь низкую вибрацию, при открывании угроза гидроудара отсутствует.
Латунные 2-х ходовые регулирующие клапаны с диаметром до 50 мм используются в отопительных системах и системах кондиционирования. 3-х ходовые клапаны с диаметром до 50 мм используются в среде, имеющей температуру 120 С.
3-х ходовые клапаны с фланцем и с диаметром до 100 мм используются в рабочей среде до 150 С. Для двухходовых фланцевых клапанов, имеющих диаметр до 1000 мм, рабочая среда может иметь температуру до 150 С. Все модификации имеют два технических варианта – с фланцем или с внешней резьбой. Основные элементы устройства выполнены из стали. Электропривод изделия имеет высокую степень защиты. Клапан, оборудованный электроприводом, сертифицирован.
Видео:Работа 6-ходового клапана BelimoСкачать
H632n седельный клапан belimo
H632S cедельный клапан Belimo
Отправьте запрос
| Технические данные | Н6..S |
|---|---|
| Среда | Горячая вода, пар, вода с содержанием гликоля не более 50% |
| Температура среды | +5 °С. +150 °С (более высокие температуры под заказ) |
| Номинальное давление | ps 1600 Кпа (PN 16) |
| Характеристика потока | Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия |
| Sv DN | 15 Sv>50 DN 20. 50 Sv>100 |
| Величина утечки | Регулирующий канал А-АВ: макс. 0,05% от величины Kvs |
| Соединение с трубой | Фланцы ISO 7005-2 (PN 16) |
| Дифференциальное давление pмакс. | 1000 кПа (для больших диаметров: ps < pмакс.) |
| Точка запирания клапана | Внизу (положение Down) |
| Положение установки | От вертикального до горизонтального |
| Тех.обслуживание | Не требуется |
| Материалы Тело клапана Конус клапана Седло клапана Шток клапана Уплотнение штока | Чугун GG25 Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь О-образное кольцо EPDM |
Принцип действия
Седельный клапан приводится в действие линейным электроприводом. Линейный электропривод управляется стандартными аналоговым или 3-позиционным сигналами и перемещает конус клапана,дроссельное устройство, в положение открытия в соответствии с управляющим сигналом.
Особенности изделия
Равнопроцентная характеристика
Обеспечивается профилем конуса клапана. Ручное управление при помощи электропривода Используйте гексагональный ключ для поворота электропривода.
- Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
- Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
Читайте также: Общая диастола сердца клапаны
Электроприводы Belimo | Приводы Belimo | Сервоприводы Belimo
127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100.
Тел.: 8 (800) 201-64-80 Еmail: belimo@rusmark.ru
- Вы здесь:
- Главная
- Каталог
- Клапаны регулирования водяного потока
- Седельные клапаны
- Седельные клапаны PN 16 DN 15-150
- H632N седельный клапан Belimo
Видео:"Технологии BELIMO 2018" | часть 11. Запорно-регулирующие клапаны BELIMOСкачать
H632S седельный клапан Belimo
H632S седельный клапан Belimo является аналогом клапана Danfoss арт. VB2 065B2059
| Клапан | Тип | DN | PN | Kvs | °C | Привод | Время поворота |
| VB2 065B2059 | 2-way | 20 | 25 | 6,3 | 150 | AMV 10 | 150 s |
| H632S | 2-way | 32 | 16 | 16 | 150 | NV230A-TPC | 150 s |
2-ходовые седельные клапаны фланцевые.
- Закрытые системы горячей воды и пара.
- Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления.
H632S седельный клапан Belimo является аналогом клапана Danfoss арт. VB2 065B2059
| Клапан | Тип | DN | PN | Kvs | °C | Привод | Время поворота |
| VB2 065B2059 | 2-way | 20 | 25 | 6,3 | 150 | AMV 10 | 150 s |
| H632S | 2-way | 32 | 16 | 16 | 150 | NV230A-TPC | 150 s |
2-ходовые седельные клапаны фланцевые.
- Закрытые системы горячей воды и пара.
- Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления.
Технические характеристики
| Технические данные | Н6..S |
|---|---|
| Среда | Горячая вода, пар, вода с содержанием гликоля не более 50% |
| Температура среды | +5 °С. +150 °С (более высокие температуры под заказ) |
| Номинальное давление | ps 1600 Кпа (PN 16) |
| Характеристика потока | Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия |
| Sv DN | 15 Sv>50 DN 20. 50 Sv>100 |
| Величина утечки | Регулирующий канал А-АВ: макс. 0,05% от величины Kvs |
| Соединение с трубой | Фланцы ISO 7005-2 (PN 16) |
| Дифференциальное давление Δpмакс. | 1000 кПа (для больших диаметров: Δps |
Описание
Принцип действия
Седельный клапан приводится в действие линейным электроприводом. Линейный электропривод управляется стандартными аналоговым или 3-позиционным сигналами и перемещает конус клапана,дроссельное устройство, в положение открытия в соответствии с управляющим сигналом.
Особенности изделия
Равнопроцентная характеристика
Обеспечивается профилем конуса клапана. Ручное управление при помощи электропривода Используйте гексагональный ключ для поворота электропривода.
- Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
- Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
