Срок поставки: 20 дней
Срок поставки: 20 дней
- быстрый монтаж;
- глубина металлической чашки — 11,5 мм;
- диаметр чашки — 35 мм;
- открывание — 105°;
- толщина двери (T) — от 14 до 22 мм;
- регулировка — −6/&plus2 мм;
- сертификат на 80 000 циклов.
Для крепежа используются саморезы ∅4×16.
Выбор типа установочной площадки
Регулировка фасада по высоте ±2 мм за счет овальных отверстий.
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
Декоративные накладки на петли
| Внешний вид | Тип накладки | Артикул |
|---|---|---|
 | с логотипом | 510Y500C |
 | 510C000500C |

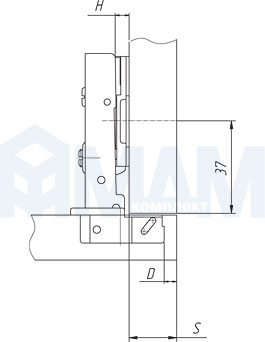

Расчет высоты установочной площадки
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм
Минимальная фуга
в зависимости от толщины фасада
Данная таблица создана для определения минимального расстояния F (фуги),
чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа
и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R = 1 мм)
при заводской регулировке.
Для дверей толщиной от 22 мм рекомендуется произвести пробную установку.
Видео:Пневмоамортизатор на Yamaha drag star 400Скачать

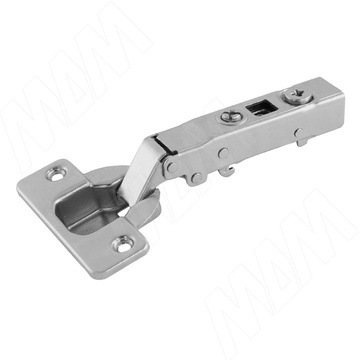

HARMONY петля без амортизатора полунакладная (90/105), стандартная
Видео:Пневмоподвеска для Renault Duster (Часть Первая)Скачать
HARMONY петля без амортизатора полунакладная (90/105), стандартная фото товара 1 — 51MS050508CS
Изображение товара HARMONY петля без амортизатора полунакладная (90/105), стандартная ракурс 1 — 51MS050508CS
для заказа
в вашем регионе
- быстрый монтаж;
- глубина металлической чашки — 11,5 мм;
- диаметр чашки — 35 мм;
- открывание — 105°;
- толщина двери (T) — от 14 до 22 мм;
- регулировка — −6/+2 мм;
- сертификат на 80 000 циклов.
Для крепежа используются саморезы ∅4×16.
Выбор типа установочной площадки
| Крепление | Установочная площадка | Тип площадки | Цвет | Высота площадки H, мм | Артикул |
|---|---|---|---|---|---|
| под саморез 3,5×15 3,5×16 4×16 |
Регулировка фасада по высоте ±2 мм за счет овальных отверстий.
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
Декоративные накладки на петли
Расчет высоты установочной площадки
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм
Минимальная фуга
в зависимости от толщины фасада
Данная таблица создана для определения минимального расстояния F (фуги),
чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа
и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R = 1 мм)
при заводской регулировке.
Для дверей толщиной от 22 мм рекомендуется произвести пробную установку.
| Толщина двери T, мм | Расстояние до чашки D, мм | ||||
| 3 | 4 | 5 | 6 | 7 | |
| 22 | 2.6 | 2.5 | 2.4 | 2.4 | 2.3 |
| 21 | 2.2 | 2.1 | 2.0 | 2.0 | 1.9 |
| 20 | 1.8 | 1.8 | 1.7 | 1.6 | 1.6 |
| 19 | 1.5 | 1.4 | 1.4 | 1.3 | 1.3 |
| 18 | 1.2 | 1.1 | 1.1 | 1.1 | 1.0 |
| 17 | 0.9 | 0.9 | 0.9 | 0.8 | 0.8 |
| 16 | 0.7 | 0.7 | 0.6 | 0.6 | 0.6 |
| 15 | 0.5 | 0.5 | 0.4 | 0.4 | 0.4 |
| 14 | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 |
