Холодильник как крепить компрессор

Вы переезжаете или просто собираетесь провести лето за городом? Тогда, из всех прочих забот наиболее проблемной является транспортировка крупногабаритной бытовой техники – перевозка холодильника http://pereezd-voronezh.ru/services/fridge-transportation/

С виду этот «крепыш» не кажется хрупким и требующим деликатного обращения, однако, неосторожная доставка может привести его к поломке или наделать на корпусе вмятин. Чтобы не испортить недешевую технику по незнанию, давайте разберемся, как можно переместить холодильник и разобрать некоторые советы. Для покупателей нового «аппарата» такая информация также пригодится.

Как упаковать холодильник для перевозки

1. Освободите его от всего содержимого, т.е. продуктов. Отключив агрегат из розетки, разморозьте, а потом просушите.
2. Выньте все полки и ящики, которые можно достать. Те, что закреплены внутри агрегата спец. крепежами, можно не вынимать. Каждую полку или ящик по отдельности заверните в картон или ткань.
3. Дверца должна быть плотно закрытой. Привяжите ее стяжным ремнем либо закрепите скотчем.
4. Основательно займитесь компрессором – его обязательно нужно закрепить. Компрессор является основным агрегатом устройства, который смягчает во время его работы вибрацию. Один сильный рывок – и компрессор уже сломал все отводящие тепло трубки и сам слетел с креплений.

Как закрепить компрессор холодильника при перевозке

Присмотритесь к нему повнимательнее – может, всего лишь нужно закрепить транспортные болты, которыми его иногда оснащают производители. Если таких нет, подберите резиновые или другие прокладки и зафиксируйте компрессор. Проследите, чтобы компрессор был надежно закреплен и полностью неподвижен при тряске в дороге.

1. В идеальном варианте перемещение холодильника, оно должно осуществляться в упаковке завода-производителя. Если же вы ее уничтожили, то для оборачивания техники можно использовать пенопласт или гофрокартон, тщательно обернув верхнюю крышку.
2. Днище вашего агрегата лучше сразу прикрепить к деревянным паллетам.

Перевозка холодильника — как правильно

Когда с упаковкой закончили, можно начинать подготавливать холодильник к погрузке.

Переноска техники должна быть бережной, держа его всегда вертикально. Для подстраховки не отказывайтесь от такелажных ремней. Технику нельзя раскачивать, задевать стены или перила – по неосторожности можете повредить покрытие.

В машине, которой будете транспортировать, пол должен быть застлан одеялом или толстым матрасом.

Ни в коем случае не беритесь за дверцу при переноске – она может оторваться или порвать петли.

Как прописано в любой инструкции, перевозка данного агрегата должна быть строго в вертикальном положении. Это предупреждение того, что масло из компрессора может вытечь в теплообменник. Но, перевозить в нужном положении прибор таких размеров (иногда это 2 метра!), очень сложно.

Если не желаете воспользоваться услугами компании, профессионально этим занимающейся, то вам неплохо знать, как перевозить технику в другом положении.

Как правильно перевозить холодильник лежа

Надо знать, что перевозка аппарата с наклоном, либо на одной из сторон (лицевой, боковой) многие производители крайне не рекомендуют, так как масло, содержащееся в корпусе холодильного двигателя, при наклоне нарушит бесперебойную работу компрессора.

Для такого способа транспортировки имеется несколько оговорок. Производители настоятельно рекомендуют соблюдать угол наклона в 40 градусов. В самой крайней ситуации его можно перевернуть на бок.

А на каком боку перевозить холодильник

Кладите так, чтобы была возможность контролировать трубку компрессора, которая должна непременно «смотреть» вверх.

Обратите внимание. Что данные советы распространяются не на все модели. Так, перевозка холодильника с технологией изготовления «No frost», следует перевозить исключительно в вертикальном положении.

Не вздумайте устроить рефрижератор сверху дверцы – поступив таким образом, вы можете избыточно нагрузить уплотнитель и петли, нарушив герметизацию. Со временем он начнет расходовать много энергии, а хранящиеся на полках продукты станут заметно быстрее портиться.

Используйте защитные упоры, укладывая агрегат на заднюю стенку. Не защитив радиаторную решетку данными упорами, холодильник помнет ее своим весом.

Опрокидывать эту крупную технику на заднюю стенку, или проще говоря на «спину», категорически не рекомендуется, несмотря на разрешение некоторых производителей такого вида транспортировки. Просто из-за продавливания теплоизоляции под немаленьким весом холодильника произойдет его поломка.

Как перевозить холодильник в машине

Используйте ремни и упоры для перевозки холодильника в машине. Перейдите на небольшую скорость, избегайте торможения и скачков на ямах. При ударе или тряске компрессор просто сорвется с амортизаторов, и из-за этого в будущем начнет издавать раздражающие звуки тарахтения при работе. Кроме всего, от сильной тряски маленькие трубки могут лопнуть, выпустив фреон.

Действия после перевозки

Не советуем сразу включать холодильник после транспортировки. Нужно время для перетекания масла и фреона вниз по тракам. Отстаиваться ему нужно примерно 1 сутки, нужно учесть температуру воздуха, при которой он перевозился.

• Зимой, когда масло на морозе может загустеть и есть риск перегрузки компрессора, если сразу после перевозки подключите его к сети. Если после мороза простоит в тепле сутки, масло согреется и испарится конденсат. Тогда можно включать его без опасений.
• При боковой транспортировке нужно выждать 20 часов. За такое время масло успеет вернуться на место.
• При теплой погоде и правильной, вертикальной перевозке, не включайте егов розетку всего 2 часа. А после можно его спокойно использовать.

Читайте также: Масло для компрессора abac какое заливать

Постарайтесь не перегрузить компрессор моментальным наполнением пустого холодильника. Складывайте в него продукты понемногу.

В случае, когда после включения холодильник нехарактерно сильно шумит, скорее всего, смещен компрессор и ваша техника нуждается в осмотре специалистом.

Заключение

Холодильник, являясь сложной бытовой техникой, поддаются транспортировке сложно любым способом – стоя, на боку или «спине». Так что, перевозя такой агрегат, выбирайте наиболее удобный для себя. Но лучше, доверьте это профессионалам из службы доставки, так как они смогут не только за вас сделать тяжелую работу, но и устранить поломки в случае их возникновения во время транспортировки холодильника.

Видео:Ремонт холодильника Замена компрессора на холодильнике HDСкачать

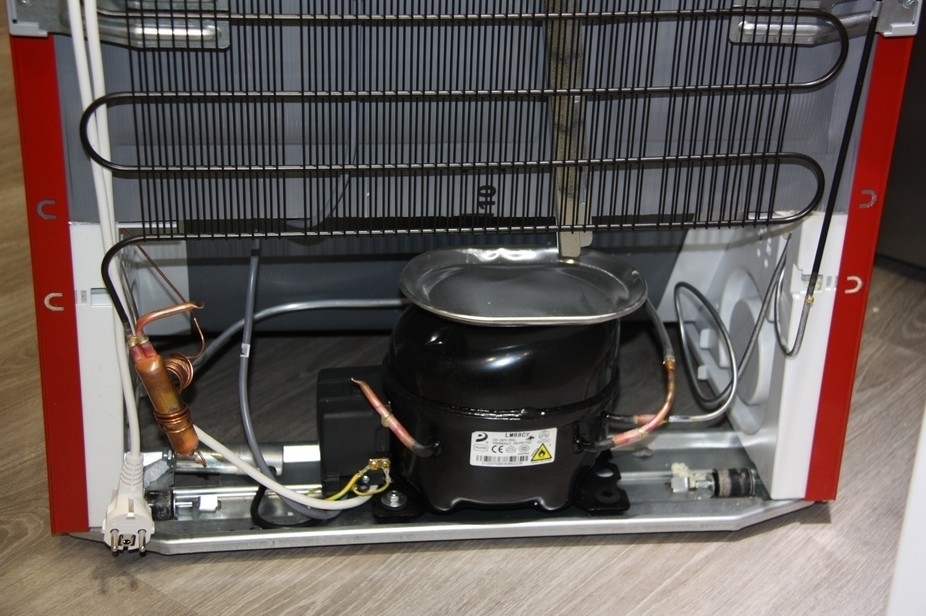

Как закрепить компрессор холодильника

В холодильном оборудовании компрессор используется для сжатия и перекачки паров хладагента с целью их последующего преобразования в конденсат, который перемещается в испаритель и в процессе испарения поглощает тепло. Данный элемент оборудования, как и любой другой агрегат, подвержен поломке. Поэтому мы расскажем как подключить компрессор к холодильнику в домашних условиях. Рассмотрим случай с установкой мотора, извлеченного из другого оборудования.

Видео:Ремонт холодильника | Замена компрессора своими рукамиСкачать

Как проходит подключение компрессора?

Первым делом снимите мотор со старого холодильника. Для демонтажа устройства нужно открутить крепления, перерезать выходную и входную трубки, фреоновую – заглушить намертво.

Тестирование компрессора

Подключаем агрегат к источнику питания. Доказательством исправного состояния является характерный шум в виде шипения – это результат входа и выхода воздуха из разных трубок. При извлечении компрессора рекомендуется сохранить масло в полном объеме. Также придется перерезать кабель, ведущий от датчика температуры.

Поиск рабочей обмотки

Для этого понадобится мультиметр. Тестер, настроенный на килоомы или Омы, измеряет сопротивление между обмоткой конденсатора. В качестве рабочей обмотки используется участок с минимальным показателем сопротивления, именно он подсоединяется к источнику питания через реле. Обмотка с наибольшим сопротивлением является стартовой (пусковой).

Установка реле

Сразу отметим, что можно подключить компрессор холодильника напрямую без реле, но только в тестовом режиме. Почему так? Реле включает и выключает двигатель при определенных рабочих параметрах, это позволяет избежать перегрузок агрегата и продлить срок его службы.

Лучше использовать новое реле, чтобы не сомневаться в его надежности и функциональности. Производители советуют устанавливать «родные» устройства, предназначенные для конкретной марки бытовой техники.

Перед тем как подключить реле к компрессору холодильника, внимательно изучите схему из документов на аппарат или взятую из интернета. Присоединяйте прибор строго в соответствии с чертежом. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Кстати, реле покупается там же.

Монтаж ресивера

Далее устанавливается ресивер, купленный в магазине или изготовленный самостоятельно. Сделать устройство в домашних условиях не составит труда. Возьмите пластиковую бутылку и проделайте в крышке два отверстия для прокладывания входной и выходной трубки. После размещения трубки залейте небольшой объем эпоксидной смолы, для эффективного застывания переверните бутылку вверх дном. Это обеспечит прочное соединение трубки и крышки с пластиковой тарой.

Выявление пробоев

Следующий этап подготовки заключается в проверке изоляции между обмоткой и корпусом на пробои. Если пренебречь этим мероприятием, контакт с корпусом в рабочем режиме мотора может привести к поражению током, особенно если учесть возраст компрессора. Для оценки надежности необходимо прислонить левую клемму к выходу обмотки, а правой прикоснуться в каком-либо участке корпуса. Аналогичным образом проверяются остальные выходы. Отсутствие пробоев дает зеленый свет на установку компрессора.

Подключение компрессора

Мотор подключается к электрической сети посредством клеммников. Вначале создается контакт с общим типом провода, затем рабочим. На стартовый выход электроэнергия подается путем непродолжительных контактов оголенного провода. Процедуру нужно выполнять очень осторожно, чтобы быть пораженным током.

После включения в сеть из нагнетательного агрегата раздастся гул, а при контакте с пусковым выходом двигатель начнет дуть воздух. Приемлемое время работы – не более 15 минут. Корпус может нагреться до температуры 50 градусов, не допускайте его перегрева и контролируйте уровень масла.

Читайте также: Ресивер для компрессора от зила 130

Что делать с маслом?

Нет смысла оставлять отработанную жидкость, которой хватит всего на несколько циклов работы. Эффективность такого масла оставляет желать лучшего, поскольку в нем уже содержатся большие пропорции металлических частиц, снижающих степень защиты мотора от перегрева.

Единственный выход из ситуации – удалить старую жидкость и залить новое масло, купленное в автомагазине. Отверстие для заливки найти очень просто – на корпусе агрегата имеется большой болт, который откручивается гаечным ключом. Именно здесь происходит слив и пополнение новым маслом.

Техобслуживание компрессора

Для обеспечения бесперебойной и долговечной работы агрегата необходимо контролировать уровень масла, рабочее время подключение к электросети. Рекомендуем между общим и стартовым выходами присоединить конденсатор, который повысит КПД и продлит ресурс компрессора.

При возникновении дополнительных вопросов или перебоев в работе холодильника обращайтесь в компанию «ПластХладо».

Видео:Очень просто! Как подключить компрессор холодильника в сеть 220Скачать

Техника безопасности: важнейший элемент ремонта

При ремонте холодильного оборудования мастер по ремонту должен руководствоваться рядом требований техники безопасности, которые определяются нормативными документами. Ознакомиться с ними нужно и тем, кто решил ремонтировать холодильник самостоятельно.

Видео:Установка на холодильник компрессоров разной мощностиСкачать

Замена компрессора холодильника

При выходе компрессора из строя обычно требуется его замена — современные компрессоры по большей части неразборные. Как заменить компрессор самостоятельно и стоит ли это делать?

Видео:Бытовые хитрости. Замена компрессора холодильника не профессионаломСкачать

Специнструменты мастера. Ремонт – это не просто.

При ремонте холодильного оборудования используются как широко распространенные инструменты, так и специфические. Что понадобится для устранения неисправностей самостоятельно и какие инструменты есть в наборе мастера по ремонту холодильников?

Компрессор – это главный элемент функционирования холодильника. Без него техника перестает выполнять свою главную задачу – охлаждение. Обычно такое устройство способно работать долгие годы, но в практике встречаются случаи его выхода из строя. Чаще всего это случается при перепаде напряжения в сети. Холодильник перестает охлаждать, и начинают портиться продукты. Вышедший из строя элемент необходимо поменять, вызвав мастера по ремонту либо самому.

Заменить самостоятельно компрессор сможет каждый, если есть какой-либо опыт по ремонту крупной или мелкой бытовой техники. Первое что нужно учесть – это подбор правильного устройства на замену. Для каждого типа холодильника предусмотрен определенный вид компрессора, способного обеспечивать циркуляцию хладагента. Поэтому в магазине обращайте внимание на такие параметры, как: холодопроизводительность и идентичность по системе охлаждения.

При выборе агрегата важно сравнить все параметры со старым. Лучше всего если найдется такого же производителя. Если нет, то можно посмотреть аналоги со схожим функционалом и техническими данными.

Холодопроизводительность – это одна из основных характеристик компрессора. Поэтому при выборе замены следует сравнить этот важный параметр. Если по какой-то причине это невозможно, то следует сравнить мощность цилиндров. При этом допускается на замененном устройстве чуть большую мощность.

В системах с масляным охлаждением возможна работа только специализированных устройств. Иначе специальный змеевик теплообменника не будет задействован.

Существуют также и холодильники с выравниванием давления и без. В них используются модели ST с низким и высоким пусковыми моментами.

– Для высоких пусков – системы с терморегулирующим вентилем. В них отсутствует выравнивание давления.

– Для низких пусков – специальная капиллярная система, в которой происходит сглаживание параметра во время остановки работы оборудования.

Шаги действий замены компрессора.

1. Электробезопасность. Обязательно проверьте отключение от электрической сети.

2. На выходе компрессор заслонен тонкими стальными трубками. Их нужно слегка отогнуть, не повредив их. Далее выдвигаем на несколько сантиметров само устройство.

3. Удаляем хладагент. Для высасывания жидкости нужен вакуумный баллон и прокалывающий вентиль. В случае работоспособности старого компрессора процедуру выполняют включением холодильника на несколько минут, пережав капиллярную и заправочную трубы. Далее прокалывающий вентиль закрепляют на осушителе и присоединяют баллон шлангом. Останется только подождать полминуты, пока не скопится в баллоне весь хладагент.

4. Отсоединяем компрессор. Сначала заменяем заправочную трубу и осушитель. Она отпаивается и заменяется аналогичным, лучше всего подойдет медная. После этого отпаиваем трубки от самого компрессора (нагнетающую и отсасывающую).

5. Присоединяем новый агрегат тем же самым способом. И не забываем про заправочную трубку и осушитель конденсатора. Места пайки после обрабатываем эмалированной краской.

6. Заправка хладагента. Количество объема всей системы можно посмотреть в технических характеристиках холодильника. И не забудьте визуально проверить герметичность соединенных трубок.

Для начала стоит понять, как работает компрессор и какую функцию он выполняет. Суть работы компрессора во всех холодильниках одинакова. Она состоит в том, чтобы откачивать нагретый хладогент с испарителя и нагнетать его в конденсатор, который находится на задней стенке агрегата. Конденсатор охлаждает и сжижает хладогент; после этого он попадает в испаритель и таким образом охлаждает воздух внутри камеры.

Читайте также: Производство сэндвич панелей с утеплителем компрессор

Чтобы подключить компрессор холодильника нужно для начала разобраться с его устройством. Хоть суть работы этой части аппарата одинакова во всех холодильниках, схема и устройство их может разниться. Рассмотрим как он устроен на примере компрессора холодильника Атлант.

Видео:Подключение компрессора холодильника через пускозащитное реле.Скачать

Схема компрессора холодильника Атлант:

Большинство компрессоров современных холодильников поршневые. Как видим на фото он состоят из:

• кожуха мотора-компрессора;
• крышки кожуха;
• самого мотора-компрессора;
• статора;
• болта крепления статора;
• корпуса компрессора;
• цилиндра;
• поршня;
• клапанной плиты;
• коленчатый вал;
• кривошпильной шейки вала;
• коренной шейки вала;
• обоймы кулисы;
• ползуна кулисы;
• нагнетательной трубки;
• шпильки подвески;
• пружины подвески;
• кронштейна подвески;
• подшипника вала;
• ротора.

Схема компрессора холодильника Атлант

Принцип работы таков: моторчик приводит в движение коленчатый вал, находящийся в корпусе компрессора. С вращением вала, начинает работать поршень, выполняя возвратно-поступательные движения. Таким образом он откачивает хладогент и посылает его в конденсатор. Далее газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

Перед тем как подключать компрессор из холодильника своими руками, разберемся со схемой и работой реле компрессора.

Видео:Гудит и дребезжит холодильник - простое решениеСкачать

Схема подключения реле компрессора холодильника

Функция работы реле состоит в том, что оно запускает двигатель, то есть мотор, благодаря которому и работает компрессор. Для того, чтобы понять, как его подключить, нужно понять из чего он состоит.

Основные элементы пуско-защитного реле можно изобразить схематически:

• неподвижные контакты;
• подвижные контакты;
• шток сердечника;
• сердечник;
• нагреватель биметаллической пластины;
• контакты теплового реле.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.

Для этого нам понадобиться тестер, компрессор и пусковое реле. Выставляем тестер на килоомы или же на омы, и замеряем сопротивление между обмотками компрессора (их будет 3). Измерив сопротивление, смотрим, где получилось наименьшее значение – это и будет рабочей обмоткой. Это значит, что именно ее мы и будем подключать к реле и давать на нее 220 вольт.

В результате выходит, что к нашему реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. Далее подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Таким образом можно проверить исправность компрессора. С одной стороны мы подключали реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной из трубок должен пойти воздух, в другие он должен всасываться.

Видео:Как подключить компрессор от холодильника! Без реле.Скачать

Схема расклинивания компрессора холодильника

Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма. Избежать ее можно не прибегая к помощи ремонтникам. Для этого нужно сделать расклинивание.

Схема расклинивания компрессора

Нам понадобится только приспособление, которое состоит из двух диодов. Следует подсоединить его к обмоткам электродвигателя компрессора и дать на них кратковременное напряжение в течение 3-5 секунд. Затем повторить процедуру через полминуты.

В результате этих действий происходит расклинивание механизма, потому как знакопеременный вращающий момент, возникший на валу электродвигателя, приводит ротор в вибрацию с частотой до 50 Герц. Таким образом вибрация, передающаяся к заклиненным элементам компрессора расклинивает их.

Выполняя данную процедуру, помните, что диоды должны обладать определенными характеристиками:

• показатель допустимого обратного напряжения более 400В;
• показатель допустимого прямого тока не ниже 10 А.

Видео:Как подобрать компрессор при замене. Ремонт холодильниковСкачать

Видео:КАК СНИЗИТЬ НИЗКОЧАСТОТНЫЙ ГУЛ И ВИБРАЦИЮ ИНВЕРТОРНОГО КОМПРЕССОРА ХОЛОДИЛЬНИКОВ LG и других марок.Скачать

Подключение компрессора холодильника без конденсатора

В составе холодильника конденсатор играет одну из важных ролей. Он существует для теплообмена – отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Также КПД холодильника, то есть его эффективность работы, повышается до 20% при наличии конденсатора. Хорошая работа конденсатора – залог хорошей работы холодильника.

Компрессор холодильника подключен к конденсатору и через обратную трубку к испарителю. Если же наблюдается пробой конденсатора, то рабочий ток холодильника будет сильно завышен и это может привести к тому, что сгорит компрессор.

Если же Вы решили подключать компрессор холодильника к сети без конденсатора, это может быть только в том случае, когда этот компрессор используется уже в другом назначении. Например, для того, чтобы сделать насос или же применить его для краскопульта.

Схема подключения компрессора из холодильника, чтобы своими руками приспособить его для других приборов, такая же как и при подключении его в составе холодильника (описано выше).
