Игольчатый клапан — он же пневмодроссель — предназначен для точного дозирования подаваемого в аквариум газа.
Он представляет собой этакую задвижку, регулируемую винтом, и устанавливается в системе после редуктора.
Использование игольчатого клапана необходимо, т.к. давление газа на выходе редуктора слишком велико для непосредственной отправки в реактор или колокол. Если же уменьшить давление на выходе редуктора, оно не будет стабильным.
Редукторы, объединяющие все-в-одном, о которых шла речь немного раньше , естественно, не требуют установки дополнительной регулирующей аппаратуры. По сути, это не просто редукторы, а готовые СО2-системы. Игольчатый клапан уже входит в их состав.
При использовании же «обычного» — например, сварочного — редуктора дополнительный пневмодроссель ставить придется.
Использовать в качестве игольчатого клапана обычную воздушную задвижку, какие мы ставим для регулирования потока воздуха от компрессора, не получится. Она не дает такой возможности регулировки как дроссель.
Для установки в баллонную СО2-систему я могу порекомендовать пневмодроссели camozzi . Для того, чтобы «встроить» такой дроссель в систему, придется купить не только его, но и пару фитингов с накидной гайкой того же производителя.
Фитинги нужно брать именно с накидной гайкой, т.к. такая конструкция позволяет закрепить трубку надежно и не опасаться ее соскакивания даже в том случае, если Вам придется шевелить и двигать систему.
И еще один момент. Фитинги должны быть разными! «Выходной» должен быть рассчитан за закрепление трубки 6/4 мм (внешний/внутренний диаметр) — именно такие трубки используются для подачи СО2 в аквариум всеми аква-производителями и под них «заточены» остальные устройства. Или же он должен стыковаться с электромагнитным клапаном, если таковой предполагается использовать как отдельное устройство.
«Входной» же фитинг должен присоединять такую трубку, которая налезет на выходной штуцер редуктора. Тогда этот фитинг выполнит роль переходника, о котором говорилось в статье о выборе СО2-редуктора . Есть также вариант обойтись вовсе без входного фитинга, а купить вместо него готовый переходник с редуктора на дроссель. Есть такие все у той же компании-производителя. Мне этот вариант видится оптимальным.
Все вместе — дроссель плюс фитинги — обойдется Вам примерно в 25-30 долларов. Купить их можно в представительствах компании или магазинах, торгующих пневмоинстументом и оборудованием.

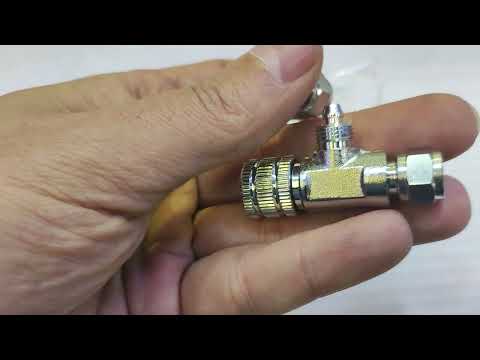

Видео:Игольчатый клапан СО2 WyinСкачать
Комплектующие Camozzi
Пневмодроссель фирмы Camozzi игольчатого типа без обратного клапана, используются для контроля быстродействия цилиндров и регулировки расхода воздуха в обоих направлениях. Счетчик пузырьков с обратным клапаном надежный инструмент для подсчета и удобного контроля подачи углекислоты.
Для более точной настройки подачи углекислого газа.
Пневмодроссель фирмы Camozzi игольчатого типа без обратного клапана, используются для контроля быстродействия цилиндров и регулировки расхода воздуха в обоих направлениях.
В комплекте Футорка S2520 1/8-3/8 и Фитинг прямой с накидной гайкой 1511 6/4-1/8
Имеет все необходимые фитинги, шнур питания и счетчик пузырьков. Для подключения к редуктору Ур-6-6
Пневмодроссель тонкой настройки MCO 704-1/8 с поворотной серьгой предназначен для выставления требуемого объема подачи углекислого газа в аквариум. Счетчик пузырьков устанавливается в системы СО2 для аквариумов, оснащен встроенным обратным клапаном, который предотвращает попадание влаги на электромагнитный клапан при отключении СО2 системы.
Читайте также: Трехходовой клапан ду40 esbe
Подача в аквариум углекислого газа из баллонов облегчает выращивание красивых ярких растений. Магнитный клапан с дросселем дополняет работу редуктора и снижает компрессию и скорость поступления углекислоты в воду.
Пневмодроссель тонкой настройки MCO 704-1/8 с поворотной серьгой предназначен для выставления требуемого объема подачи углекислого газа в аквариум.
В комплект входят прямой и проходной фитинги.
Аквариумным растениям необходим углекислый газ для роста и развития. Наименее трудозатратный способ насытить воду СО2– использование баллонов со сжиженным газом, подключенных к системе подачи.
Пневмодроссель тонкой настройки MCO 704-1/8 с поворотной серьгой предназначен для выставления требуемого объема подачи углекислого газа в аквариум.
В комплект входят прямые фитинги с накидной гайкой, 2 шт.
Видео:Электромагнитный клапан CO2 WYIN, 12 вольт (установка на редуктор/игольчатый клапан) с таймеромСкачать
AQUAkmv
Видео:Электромагнитный клапан CO2 WYIN, 12 вольт (установка на редуктор/игольчатый клапан)Скачать
Сообщество аквариумистов
Видео:CO2 редуктор MuFan Pro с электромагнитным клапаном, регулятором тонкой настройкиСкачать
Сборка баллонной системы подачи CO2 для аквариума.
Я бы хотел рассказать, как началось мое знакомство с системами подачи углекислоты.
Как и любой аквалюбитель, в один прекрасный момент меня перестал устраивать видовой состав моих растений.
На тот момент у меня были самые что ни на есть простейшие растения – валлиснерия, роголистник, элодея, некоторые виды криптокорин и маленький крапчатый эхинодорус, который никак не хотел расти. Ну и крыловидный папоротник – маленький, чахлый с множеством почерневших листьев. В общем ничего экзотического, да и росли растения не особо охотно. В один момент я даже подумал, что аквариум “проклят”, ну не росли растения, хоть ты тресни.
Как и любой продвинутый аквариумист, я подался на просторы интернета в поисках решения моей проблемы. Облазив все известные форумы я пришел к выводу, что мне нужна углекислота, так как аквариум у меня был малонаселён, растениям просто не хватало СО2. Из-за этого PH был выше 7, что тоже способствовало торможению роста высших растений (чего не скажешь о черной бороде и нитчатке).
Взвесив все за и против, решил поставить брагу на свой 110-литровый аквариум. Дешёвое и не очень удобное решение для аквариумов больше 50л. Распылитель, не долго думая, смастерил из сухой ветки сирени. И в первый же вечер использования браги я увидел пузыряние у растений (так называемый перлинг), моему счастью не было предела! Но радость закончилась очень быстро вместе с брагой(( 2-3 дня и брага переставала пузырять. Я перепробовал массу рецептов, максимум, чего я добился – это 14 дней на одной зарядке. Минусы этой системы очевидны: невозможность тонкой регулировки, невозможность перекрытия подачи газа. В это же время, более продвинутые мои друзья сыпали рассказами как удобен баллон, что им одной зарядки за 150р хватает на полгода и более… И я решил, что пора…
…пора брать себе нормальную систему СО2! Поискав по интернету готовые решения, меня ничего не устроило по параметрам качество/цена. Решено было собирать всё самому по частям.
Первое, что я начал искать, был баллон, но не на пять литров, как использует большинство, а на два. Пяти литровый баллон был всем хорош, и ценой, и объёмом, но он не подходил мне по размерам в мою тумбу. И тут мне попался двухлитровый кислородный баллон! На радостях я его приобрел.
Следующим пунктом была покупка редуктора. Изучив интернет, понял, что мне нужен именно УР-6-6. Купил. Но столкнулся с еще одной проблемой: баллон был медицинский с угловым краном и нестандартной выходной резьбой – естественно редуктор не подходил(( Пришлось заказывать переходник у токаря .Цена вопроса 250р. После этого всё идеально подошло.
Читайте также: Простой обратный клапан для канализации
А теперь самое интересное. “Обвес” для баллона. В него входит – электромагнитный клапан и кран тонкой регулировки. Сейчас есть много фирм, производящих эти компоненты, есть даже всё в одном: редуктор, эм.клапан, кран тонкой регулировки. Есть китайские, есть европейские. Цена тоже очень разнится. Я остановился на комплектующих итальянской фирмы Camozzi. Фирма довольно известная в узких кругах, производит пневматическое оборудование.
Вот примерный список того что нужно купить:
- Дроссель RFO 352-M5 1шт
- Фитинг накидной с гайкой 1511 6/4-М5 1шт
- Уплотнительное кольцо нейлоновое М5 2661 М5 2шт
- Уплотнительное кольцо нейлоновое 1/8 2661 1/8 2шт
- Разъем соленойда А70-G70 122-800 1шт
- Минираспределитель электрический 2/2 1/8 1шт
- Ниппель для трубки 2601 8-1/8 1шт
на фото:
1. давления внутри баллона (норма от 6 до 8.5МПа. Если 8,5 – СРОЧНО СТРАВИТ ИЗЛИШКИ ГАЗА)
2. давления после редуктора (норма от 0.2 до 0.8МПа, зависит от того, чем распыляется углекислота. Если колокол, лесенка – то хватит и 0.2МПа, а вот если керамика, то нужно большее давление)
3. редуктор ур-6-6. Удобен тем, что обе шкалы его показывают давление в МПа, а не в литрах.
4. Электромагнитный клапан с . В принципе, не обязательная опция, позволяющая отключать подачу углекислоты с помощью любого таймера или контроллера. Если его не ставить, то отключение подачи происходит с помощью завинчивания крана на баллоне. Внимание! НЕ НА РЕДУКТОРЕ, а НА БАЛЛОНЕ!
5. Кран тонкой регулировки, или игольчатый клапан, или дроссель. С помощью него мы можем выставить точное количество пузырьков в секунду. Обычно я ставлю 30 пуз/мин.
6. Первый обратный клапан.
Ну, самое главное мы приобрели, осталось по мелочи – купить парочку обратных клапанов, счетчик пузырьков и реактор.
На фото:
7. Счетчик пузырьков
8. Второй обратный клапан
Остановимся подробнее на реакторе. Сейчас существует 1001 способ растворить углекислоту в аквариуме. Самый простой, но и самый неэффективный – это сухая веточка рябины/малины/калины/сирени. Есть еще активные, те в которые встроена помпа, керамические воронки, лесенки, колокола и т.д. Но я остановился на самом, на мой взгляд, эффективном – проточном с керамическим распылителем.
На фото:
9. Мой проточный реактор, установленный на подачи воды внешнего фильтра.
Ну вот и всё, система собрана. Можно запускать!
1. Заправляем баллон строго по ВЕСУ! Не более 0.7кг/1л;
2. Прикручиваем редуктор с обвесом;
3. Ставим баллон вертикально, закрываем полностью кран на редукторе (обычно нужно до конца выкрутить винтовой кран);
4. Открываем кран на баллоне. ВНИМАНИЕ! после открытия крана на баллоне КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ КЛАСТЬ БАЛЛОН ГОРИЗОНТАЛЬНО. Если жидкая фракция углекислоты попадет в редуктор, он будет испорчен!
5. Смотрим, какое давление показывает первый . Должно быть в пределах от 6 до 8 МПа;
6. Плавно начинаем закручивать кран на редукторе, пока на 2 не будет 0.6 МПа;
7. Теперь можно воткнуть вилку ЭМ клапана в розетку;
8. Настроим количество пузырьков на кране точной регулировки;
9. Осталось проверить систему на протечки. Берём “фэйри”, наливаем его в тарелочку. Находим в доме любую кисточку и “пропениваем” все стыки системы ища, где надуваются пузыри. Если пузырей нет, то на этом всё, если есть – протягиваем места протечек.
Читайте также: Клапан mrv jcb 4cx
Колличество пузырьков в минуту можно рассчитать по формуле:
N=( KH * V ) / 30
Где:
N – количество пузырей углекислого газа в минуту
V – объем воды в аквариуме
KH – буфер (карбонатная жесткость)
Важно: нежелательно давать СО2 в больших количествах, чем рекомендует формула. Т.к. толку не будет, зато можно заполучить вспышку сине-зелёных водорослей.
Немножко дополню. Как видите у меня арматура Camozzi и редуктор соединены гибким шлангом.
Чтобы это исправить и сделать жесткое соединение нужно купить футорку Футорка 2521 1/8 – 3/8, она есть в каталоге Camozzi.
Со стороны редуктора УР 6-6:
Теперь мои растения растут гораздо охотнее! Надеюсь, статья поможет начинающим аквариумистам в сборке своей собственной системы СО2. Спасибо за внимание)))
Видео:Кран тонкой регулировки СО2Скачать
Система СО2. Игольчатый клапан.
Игольчатый клапан — он же пневмодроссель — предназначен для точного дозирования подаваемого в аквариум газа.
Он представляет собой этакую задвижку, регулируемую винтом, и устанавливается в системе после редуктора.
Использование игольчатого клапана необходимо, т.к. давление газа на выходе редуктора слишком велико для непосредственной отправки в реактор или колокол. Если же уменьшить давление на выходе редуктора, оно не будет стабильным.
Редукторы, объединяющие все-в-одном, о которых шла речь немного раньше , естественно, не требуют установки дополнительной регулирующей аппаратуры. По сути, это не просто редукторы, а готовые СО2-системы. Игольчатый клапан уже входит в их состав.
При использовании же «обычного» — например, сварочного — редуктора дополнительный пневмодроссель ставить придется.
Использовать в качестве игольчатого клапана обычную воздушную задвижку, какие мы ставим для регулирования потока воздуха от компрессора, не получится. Она не дает такой возможности регулировки как дроссель.
Для установки в баллонную СО2-систему я могу порекомендовать пневмодроссели camozzi . Для того, чтобы «встроить» такой дроссель в систему, придется купить не только его, но и пару фитингов с накидной гайкой того же производителя.
Фитинги нужно брать именно с накидной гайкой, т.к. такая конструкция позволяет закрепить трубку надежно и не опасаться ее соскакивания даже в том случае, если Вам придется шевелить и двигать систему.
И еще один момент. Фитинги должны быть разными! «Выходной» должен быть рассчитан за закрепление трубки 6/4 мм (внешний/внутренний диаметр) — именно такие трубки используются для подачи СО2 в аквариум всеми аква-производителями и под них «заточены» остальные устройства. Или же он должен стыковаться с электромагнитным клапаном, если таковой предполагается использовать как отдельное устройство.
«Входной» же фитинг должен присоединять такую трубку, которая налезет на выходной штуцер редуктора. Тогда этот фитинг выполнит роль переходника, о котором говорилось в статье о выборе СО2-редуктора . Есть также вариант обойтись вовсе без входного фитинга, а купить вместо него готовый переходник с редуктора на дроссель. Есть такие все у той же компании-производителя. Мне этот вариант видится оптимальным.
Все вместе — дроссель плюс фитинги — обойдется Вам примерно в 25-30 долларов. Купить их можно в представительствах компании или магазинах, торгующих пневмоинстументом и оборудованием.
