Клапаны регулирующие проходные с электроприводом AUMA

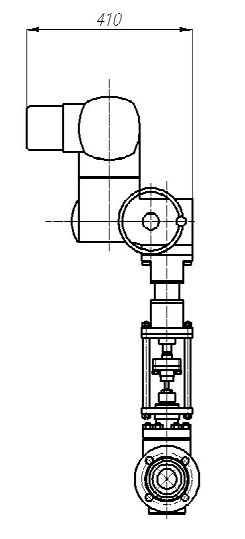

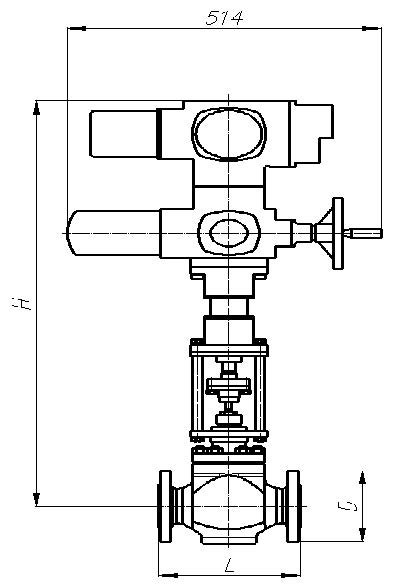

Габаритные размеры клапана плунжерного Ду 10 – 200 мм, с электроприводом AUMA представлены в таблице ниже, схематично, клапан плунжерный Ду 10 – 200 мм, изображен на рисунках ниже.
Ду, мм | Ру, кгс/см2 | L, мм | D, мм | T=225°C | T=450°C |
^мм | ^мм | ||||
10 | 16-40 | 120 | 90 | 874 | 956 |
63-100 | 210 | 100 | |||
15 | 16-40 | 130 | 95 | 874 | 956 |
63-160 | 210 | 105 | |||
20 | 16-40 | 150 | 105 | 874 | 956 |
63-160 | 230 | 125 | |||
25 | 16-40 | 160 | 115 | 874 | 956 |
63-160 | 230 | 135 | |||
32 | 16-40 | 180 | 135 | 874 | 956 |
63-160 | 260 | 150 | |||
40 | 16-40 | 200 | 145 | 919 | 1053 |
63-160 | 260 | 165 | 948 | 1106 | |
50 | 16-40 | 230 | 160 | 919 | 1053 |
63 | 300 | 175 | 948 | 1106 | |
100-160 | 300 | 195 | 948 | 1106 | |
65 | 16-40 | 290 | 180 | 919 | 1053 |
63 | 340 | 200 | 948 | 1106 | |
100-160 | 340 | 220 | 948 | 1106 | |
80 | 16-40 | 310 | 195 | 1085 | 1265 |
63 | 380 | 210 | 1110 | 1278 | |
100-160 | 380 | 230 | 1110 | 1278 | |
100 | 16-40 | 350 | 230 | 1118 | 1354 |
63 | 430 | 250 | 1129 | 1364 | |
100-160 | 430 | 265 | 1129 | 1364 | |
150 | 16-40 | 480 | 300 | 1192 | 1578 |
63 | 550 | 340 | |||
100-160 | 550 | 350 | |||
200 | 16-40 | 600 | 375 | 1192 | 1578 |
63 | 650 | 405 | |||
100-160 | 650 | 430 |
Габаритные размеры клапана плунжерного Ду 250 – 400 мм, с электроприводом AUMA представлены в таблице ниже, схематично, клапан плунжерный Ду 250 – 400 мм, изображен на рисунках ниже.
Видео:Электромагнитный клапан CO2 WYIN, 12 вольт (установка на редуктор/игольчатый клапан)Скачать
Проходной регулирующий клапан ARI-STEVI электроприводом AUMA с функцией безопасности
— Многооборотный электропривод с большим усилием закрытия
— Класс защиты IP67
— Выключатель по моменту (2 шт)
— 2 концевых выключателя
— Маховик ручного управления
— Защита электродвигателя от перегрева в стандартной комплектации
— Может комплектоваться дополнительными устройствами, например, потенциометром
— Имеется вариант во взрывозащищенном исполнении
Вид привода с поворотом на 90 0
1 — Корпус (Серый чугун GG-25)
1.2 — Кольцо седла (Х 20 Сr13)
3 — Затвор* (Х 20 Сr13)
4 — Цилиндрический штифт* (Х 12 Cr Ni 17-7)
7 — Опорная крышка (GG-25)
8 — Направляющая втулка (Х 20 Сr13)
9 — Прокладка* (CrNi с двусторонним покрытием из чистого графита)
10- Шпильки (24 Cr Mo 5)
11 — Шестигранные гайки (Ck 35)
12 — Уплотнение с шевронным кольцом* (ТЕФЛОН)
14 — Шайба* (X 5Cr Ni 18-9)
15 — Пружина* (X 12 Cr Ni S 17-7)
16 — Втулка* (Упрочненный тефлон)
17 — Прокладка* (Мягкая сталь/медь)
18 — Грязесъемник (Упрочненный тефлон)
19 — Резьбовое соединение* (X 12 Cr Ni S 18-8)
20.1 — Кожух сильфона (GGG-40.3)
20.2 — Опорная крышка (GGG-40.3)
20.3 — Узел шток/сильфон* (X 12 Cr Ni Ti 18-9)
20.4 — Направляющая втулка (Х 20 Сr13)
20.5 — Направляющая втулка (Х 20 Сr13)
20.6 — Прокладка* (CrNi с двусторонним покрытием из чистого графита)
20.7 — Шпильки (24 Cr Mo 5)
20.8 — Шестигранные гайки (Ck 35)
20.10 — Уплотнение с шевронным кольцом* (Чистый графит)
20.12 — Шайба* (X 5Cr Ni 18-9)
20.17 — Резьбовое соединение (X 12 Cr Ni S 18-8)
* — Запасные части (от Ду 65)
Читайте также: 53205 3509042 ограничитель клапана
Видео:АУМА - электроприводы с изменяемой скоростью SARV(Ex) / ACV(Ex)Скачать
Электроприводы Auma SA
*Для заказа данного оборудования вы можете направить запрос на просчет или оформить покупку через корзину.
Наш инженер свяжется с Вами для уточнения требуемых параметров оборудования.
Конечная стоимость будет указана в подготовленном КП.
Гарантия от 12 месяцев
Видео:Настройка и подключение многооборотного электроприводаСкачать
Электрические многооборотные приводы серии SA
Многооборотные приводы применяются везде, где требуется автоматизация работы трубопроводной арматуры. Возможна адаптация приводов к практически любым требованиям и задачам автоматизации. Это обеспечивается за счет:
Виды отключения
Опции
Тип электропривода | Многооборотный |
Напряжение номинальное, В | 220 |
Мощность номинальная, кВт | 0.12 — 6 |
Ток, А | 0.2 — 13 |
Тип управляющего сигнала | Трехпозиционный |
Крутящий момент, Н*м | 200 — 1000 |
Степень защиты IP | IP68 |
Материал корпуса | Алюминий, Чугун |
Тип ISO-фланца | F05, F07, F10, F14, F16, F25 |
T min окружающей среды, C | -40 |
T max окружающей среды, С | 40 |
Общий каталог АДЛ по всей производимой номенклатуре PDF, 10.15 Мб PDF
Сервоприводы для трубопроводной арматуры PDF, 14.83 Мб PDF
Брошюра с общей информацией об АДЛ PDF, 896.69 Кб PDF
Оборудование для горнодобывающего комплекса PDF, 1.77 Мб PDF
Видео:AUMAСкачать
Электроприводы Auma SG
*Для заказа данного оборудования вы можете направить запрос на просчет или оформить покупку через корзину.
Наш инженер свяжется с Вами для уточнения требуемых параметров оборудования.
Конечная стоимость будет указана в подготовленном КП.
Гарантия от 12 месяцев
Видео:AUMA Расклинивание заклинившего четвертьоборотного электроприводаСкачать
Электрические неполнооборотные приводы SG
Для автоматизации управления затворами типа «баттерфляй» или шаровыми кранами, т.е. там, где требуется поворот штока арматуры на 90°. Для автоматизации управления промышленной арматурой там, где требуется пониженный крутящий момент.
Привод этой серии в стандартной комплектации оснащен настраиваемыми концевыми выключателями (НО и НЗ для каждого положения), защитой мотора от перегрева, ручным дублером, индикатором положения. По запросу приводы могут быть поставлены на другие напряжения питания, с интегрируемыми блоками управления AUMA MATIC или AUMATIC, датчиком положения, позиционером, шкафом управления и др.
Тип электропривода | Четвертьоборотный |
Напряжение номинальное, В | 220 |
Мощность номинальная, кВт | 0.025 |
Ток, А | 0.5 |
Тип управляющего сигнала | Трехпозиционный |
Крутящий момент, Н*м | 63 |
Время поворота на 90 градусов, с | 8 |
Степень защиты IP | IP67 |
Материал корпуса | Алюминий, Чугун |
Тип ISO-фланца | F05, F07 |
T min окружающей среды, C | -25 |
T max окружающей среды, С | 70 |
Общий каталог АДЛ по всей производимой номенклатуре PDF, 10.15 Мб PDF
Сервоприводы для трубопроводной арматуры PDF, 14.83 Мб PDF
Брошюра с общей информацией об АДЛ PDF, 896.69 Кб PDF
Оборудование для горнодобывающего комплекса PDF, 1.77 Мб PDF
Видео:Как установить привод на клапан для автоматической вентиляции ИМВЕНТСкачать
Задвижка Hawle 4000ELE2 PN 16 DN 200
Бесплатная доставка
по Москве и МО в пределах ЦКАД от 30 000 руб.*
Доставим
в течение 48 часов
после оплаты
Чтобы оформить заказ воспользуйтесь корзиной или пришлите заявку с контактами и реквизитами на почту отдела продаж.
Обработка заявки и отправка счета 30-60 минут.
Модель: | 4000ELE2 |
Производитель (бренд) | Hawle |
Вес: | 71 кг |
Строительная длина L: | 230 мм |
Диаметр условный Ду(Dn): | 200 мм |
Макс. рабочее давление Ру(Pn): | 1,6 МПа|16 бар|16 кгс/см2 |
Присоединение: | фланцевое |
Количество отверстий шт.: | 12 |
Макс. темп. рабочей среды: | до 70°С |
Страна производитель: | Австрия |
Материал: | чугун EN-GJS-400 |
Чтобы оформить заказ пришлите заявку с контактами и реквизитами на zakaz@gremir.ru или воспользуйтесь формой заказа на сайте. В ответ вышлем счет на оплату и уточним адрес доставки.
Задвижка чугунная клиновая фланцевая Hawle-ELE2 4000ELE2 с электроприводом AUMA PN 16 DN 200 — это складская позиция и всегда поддерживается на складе в необходимом количестве. Но в случае, если на данный момент по каким-то причинам нужного товара нет в наличии, то в комментарии к счету указывается срок комплектации в рабочих днях для каждой отсутствующей позиции.
Все задвижки из нашего ассортимента проходят контроль качества на опрессовочном стенде и соответствуют классу герметичности «А». Покупайте задвижки Hawle 4000ELE2 PN 16 DN 200 по низким ценам, с бесплатной доставкой и гарантией качества от ООО «Гремир».
Напишите или прикрепите заявку и свои реквизиты — и мы сможем выслать Вам счет в течение 30-60 минут.
