Импульсный клапан схема подключения

Клапан является исполнительным устройством гидравлических регуляторов и устройств защиты, предназначен для работы в качестве ускорителя в схемах регулирования давления и автоматической защиты (рассечки) тепловых сетей для увеличения скорости срабатывания регулирующих клапанов больших размеров. Клапан ИК-25 может применяться в качестве исполнительного и вспомогательного устройства, управляемого приборами РД-3М, ПТ-1-1 и их аналогами. В качестве исполнительного устройства ИК-25 применяется для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используется как разделительное и смесительное трехходовое устройство при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов. В качестве вспомогательного устройства ИК-25 применяется для ускорения срабатывания исполнительных устройств – регулирующих клапанов больших диаметров условного прохода при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах

Видео:Импульсный клапан - проверкаСкачать

Устройство ипринцип работы

Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с
целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред,
проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от
перемещения затвора клапана. Движение затвору передается через шток от мембраны,
перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих
устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе
управляющего давления силой упругой деформации пружины сжатия.
При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных
устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25
заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах
исполнительных устройств.
Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода
исполнительного устройства происходит за счет большей площади сечения проходных отверстий
ИК-25, чем в регуляторе РД-3М и его аналогах.

Клапан устанавливается в вертикальном положении на горизонтальном участке трубопровода, в
месте, удобном для обслуживания и проведения ревизии.
Для подвода управляющего давления рекомендуется импульсная трубка из монтажного комплекта.

Видео:Принцип работы электромагнитного нормально открытого клапанаСкачать

Технические характеристики ИК-25

Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать

Устройство

1 — пробка,
2 — затвор,
3 — седло,
4 — корпус,
5 — сальниковый узел,
6 — пружина,
7 — шток,
8 — гидропривод,
9 — штуцер,
10 — пробка

Схемы подключения импульсного клапана ИК-25 как исполнительного устройства

Схема подключения ИК-25 в
нормально-закрытом состоянии

Схема подключения ИК-25 в
нормально-открытом состоянии

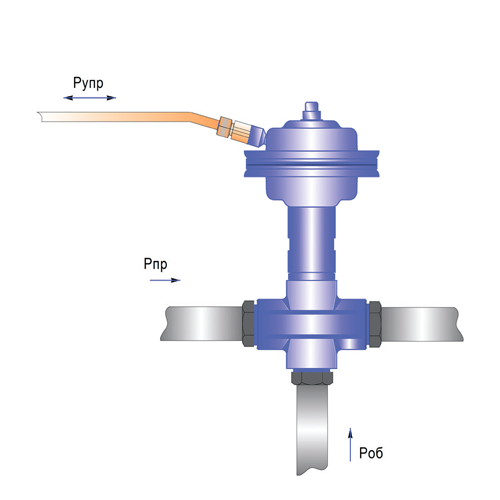

Схема подключения ИК-25 как
трехходового смесительного
устройства

Рупр — управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.)
Рпр — давление потока среды, регулируемой клапаном ИК-25
Роб — давление потока среды в обратном трубопроводе

Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства

Схема подключения ИК-25 для ускоренной подачи управляющего давления на исполнительное устройство

Схема подключения ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны)

Рком — командное давление среды от управляющего устройства (РД-3М и др.)
Рраб — рабочее давление во вспомогательном трубопроводе
Рупр — управляющее давление среды на исполнительное устройство (регулирующий клапан)
Рс — сброс управляющего давления

Рком — командное давление среды от управляющего устройства защиты(рассечки) (РД-3М и др.)
Рупр — управляющее давление среды, проходящее через корпус ИК-25 от управляющего устройства регулирования (РД-3М и др.) на исполнительное устройство (регулирующий клапан)
Рраб — рабочее давление во вспомогательном трубопроводе
Рс — сброс управляющего давления с исполнительного устройства (регулирующего клапана)

Преимущества использования ИК-25 в схеме защиты:
применение ИК-25 как разделительного устройства для защиты (рассчеки тепловых сетей на гидравлически изолированные зоны) позволяет использовать одно дополнительное устройство (регулирующий клапан) как для регулирования заданных параметров на объекте, так и для выполнения функции защиты при нарушении гидравлического режима.

Видео:Импульсные клапаны ASCO 353Скачать

Схемы подключения клапанов с электромеханическим приводом

Клеммные колодки блока БУОК-1 СВТ667.11.ХХХ (СВТ667.21.ХХХ) для управления клапанами с электромеханическим приводом

• Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
• Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

Контакты реле на схеме показаны для дежурного режима работы клапана (заслонка в начальном положении)

Схема соединений блока БУОК-1 СВТ667.11.ХХХ (СВТ667.21.ХХХ) с электромеханическим приводом клапана

• Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
• Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

Положение контактов микропереключателей клапана на схеме соответствует приводу без напряжения (конечное положение заслонки)

Клеммные колодки БУОК-4 СВТ1163.41.210 (питание электромеханических приводов — 220В)

• Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
• Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

Клеммные колодки БУОК-4 СВТ1163.41.310 (питание электромеханических приводов — 24В (DC))

• Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
• Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

Схема подключения блока БУОК-4 СВТ1163.41.Х10 к клапанам с электромеханическим приводом

• Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
• Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

Положение контактов микропереключателей клапана на схеме соответствует приводу без напряжения (конечное положение заслонки)

Видео:Liebherr GNP3166 - для чего нужен импульсный клапан?Скачать

ИК-25 — Клапан импульсный

Для получения дополнительной информации по продукции, уточнения цены и наличия — отправьте заявку.

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

Клапаны ИК-25 могут применяться в качестве исполнительных и вспомогательных устройств, управляемых приборами РД-3М, ПТ-1-1 и их аналогами.

В качестве исполнительных устройств ИК-25 применяются для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используются как разделительные и смесительные трехходовые устройства при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.

В качестве вспомогательных устройств ИК-25 применяются для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода) при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.

Применение ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны) позволяет использовать одно исполнительное устройство (регулирующий клапан) как для регулирования заданных параметров на объекте, так и для выполнения функции защиты при нарушении гидравлического режима

Видео:Соленоидный клапан и всё что нужно знать | Что такое соленоидный клапан и его принцип работыСкачать

Технические характеристики

Видео:Импульсное реле. Схема подключения. Управление освещением из нескольких мест.Скачать

Устройство и принцип работы

Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана. Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе управляющего давления силой упругой деформации пружины сжатия.

При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается
в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств.

Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем
в регуляторе РД-3М и его аналогах.

1 – пробка
2 – затвор
3 – седло
4 – корпус
5 – сальниковый узел
6 – пружина
7 – шток
8 – гидропривод
9 – штуцер
10 – пробка

Видео:Предохранительный клапан. Устройство и принцип работыСкачать

Схемы подключения

Схемы подключения импульсного клапана ИК-25 как исполнительного устройства

Схема подключения ИК-25 в нормально-закрытом состоянии	Схема подключения ИК-25 в нормально-открытом состоянии	Схема подключения ИК-25 как трехходового смесительного устройства
Рупр – управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.) Рпр – давление потока среды, регулируемой клапаном ИК-25 Роб – давление потока среды в обратном трубопроводе

Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства

Видео:Hotpoint Ariston BCB 33 E с импульсным клапаном, встраиваемый Часть 1Скачать

ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Видео:Клапан электромагнитный прямого действия нормально закрытый и нормально открытыйСкачать

Аналоги данного товара

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

По цене производителя отгружается продукция как собственного производства, так и наших партнёров — ведущих заводов — производителей КИПиА, аппаратуры регулирования, систем и оборудования для управления технологическими процессами — АСУ ТП (многое имеется в наличии на складе или может быть изготовлено и отгружено в кратчайшие сроки).

Теплоприбор.рф — официальный сайт ГК «Теплоприбор» — это гарантия качества, сроков, справедливой стоимости и прайс-листа с актуальными ценами* (любое предложение на сайте не является публичной офертой).

География ГК «Теплоприбор»:
Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Работа и вакансии: в Московский офис (СЗАО, ст. метро Планерная, р-н Куркино (рядом МКАД и г. Химки) требуется менеджер по сбыту КИПиА, ЗП достойная, возможна удаленная работа оклад + %.
teplokip@yandex.ru

Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

Видео:Проверка соленоидного клапана холодильника.Скачать

ИК-25 клапан импульсный

Клапан импульсный ИК-25 служит исполнительным и вспомогательным устройством командного типа для регуляторов давления сильфонных РД-3М, ПТ-1-1 и их аналогов, что позволяет значительно увеличить ресурс их работы.

В качестве исполнительного устройства (см.схемы подключения) клапан ИК-25 применяется для регулирования давления, расхода, уровня или температуры жидких, неагрессивных к материалам деталей клапана сред, а также используется как разделительное и смесительное трехходовое устройство при автоматизации (АСУТП) систем тепло- и водоснабжения (ЖКХ, тепловые сети, бойлерные, насосные, тепловые пункты, котельные, системы ГВС, системы центрального отопления и водоснабжения, трубопроводные магистрали), и других технологических процессов.

Клапан ИК-25 применяется также и как вспомогательное устройство — для ускорения срабатывания исполнительных устройств – регулирующих клапанов больших диаметров условного прохода (Ду) при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.

Достоинства клапана импульсного ИК-25:

— автоматический режим регулирования,
— простота и надежность конструкции,
— для работы не требуется дополнительных источников энергии,
— обеспечение стабильности заданных параметров регулирования и оптимального режима работы в месте установки на технологических объектах,
— использование импульсных клапанов ИК-25 позволяет значительно увеличить ресурс работы исполнительных устройств.

Стоимость клапана ИК-25 зависит от исполнения, общего объема заказа и других ценообразующих факторов.
Оптовая цена клапана ИК-25 высылается по запросу.
Конкретные условия и цены, как заказать/купить импульсный клапан ИК-25, наличие на складе в Москве или срок изготовления/производства уточняйте у менеджеров.

Видео:Холодильный клапан и управление имСкачать

Технические характеристики клапана импульсного ИК-25

Устройство клапана импульсного ИК-25 и принцип работы

Конструктивно клапан импульсный ИК-25 состоит из корпуса, гидравлического мембранного привода, затвора и пружины.

1 – пробка
2 – затвор
3 – седло
4 – корпус
5 – сальниковый узел
6 – пружина
7 – шток
8– гидропривод
9 – штуцер
10 – пробка

Принцип работы импульсного клапана ИК-25 как исполнительного устройства заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана.

При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК25 заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств. Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем в регуляторе РД-3М и его аналогах.

Основные параметры клапана ИК-25

Схемы подключения импульсного клапана ИК-25 как исполнительного устройства

Схема подключения клапана ИК-25 в нормально-закрытом состоянии

Схема подключения клапана ИК-25 в нормально-открытом состоянии

Схема подключения клапана ИК-25 как трехходового смесительного устройства

Рупр – управляющее давление среды отуправляющего устройства (РД-3М, ПТ-1-1 и др.)

Рпр – давление потока среды, регулируемой клапаном ИК25

Роб – давление потока среды в обратном трубопроводе

Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства

Схема подключения клапана ИК-25 для ускоренной подачи управляющего давления на исполнительное устройство

Рком – командное давление среды от управляющего устройства (РД-3М и др.)

Рраб – рабочее давление во вспомогательном трубопроводе

Рупр – управляющее давление среды на исполнительное устройство (регулирующий клапан)

Рс – сброс управляющего давления

Схема подключения клапана ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны)

Рком – командное давление среды от управляющего устройства защиты (рассечки) (РД-3М и др.)

Рупр – управляющее давление среды, проходящее через корпус ИК25 от управляющего устройства регулирования (РД-3М и др.) на исполнительное устройство (регулирующий клапан)

Рраб – рабочее давление во вспомогательном трубопроводе

Рс – сброс управляющего давления с исполнительного устройства (регулирующего клапана)

Комплектация клапана ИК-25 (комплект поставки)

В стандартный комплект поставки клапана ИК-25 входят:

Клапан ИК-25 1 шт.
Паспорт 1 экз.
Комплект монтажных частей (КМЧ): 1 компл.
трубка соединительная 1 шт.
штуцер 1 шт.
манометр МП3-У-1.0МПах1.5 1 шт.
Кольцо уплотнительное 4 шт.

Возможные ошибки при оформлении заказа на исполнительный клапан ИК25 (регулятор ИК-25)

Рекомендуем быть внимательными при оформлении заказа на импульсный клапан ИК25, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: исполнительный клапан, исполнительное устройство, вспомогательный клапан, регулятор давления расхода уровня температуры, датчик, преобразователь, регулирующее устройство, сигнализатор, регистратор, детектор, индикатор, сенсор и т.п.
— неправильные обозначения модели: ИК25, КИ-25 и др.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:impulse valve ik-25, klapan impulsnyj ik-25, BR-25, BR25 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на клапан импульсный ИК-25, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена-Качество-Срок Изготовления (Наличие на складе).

Техническая документация на клапан импульсный ИК-25
см. Карта заказа ИК-25 клапан импульсный (скачать опросный лист).
см. Технические характеристики ИК-25 клапан импульсный (Тех.описание).
см. Руководство по эксплуатации ИК-25 клапан импульсный.
см. Методика поверки ИК-25 клапан импульсный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт манотермометра, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2020 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ПОМ, соавтор ЭТМу, ЦК-М10/П0.
ГК Теплоприбор — производство и продажа КИПиА: Расход / Регуляторы расхода, реле потока / Регуляторы расхода / Клапан ИК-25 и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) клапан импульсные ИК-25 и др. по цене производителя; проверить наличие на складе в Москве.
Также см. способы доставки и стоимость отгрузки ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Расходометрия.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Наличие на складе: В наличии*

* На складе в Москве имеются в наличии импульсные клапаны (ИК-25 и другие ) в стандартном (базовом) исполнении; при отсутствии в наличии специальных исполнений и опций — плановый срок производства составит 10-15 рабочих дней или могут быть предложены недорогие аналоги, имеющиеся в наличии.

Форму «Заказать онлайн» см. ниже
Краткие технические характеристики импульсного клапана ИК-25: Ду 25мм, Ру 1,6МПа, Рупр среды 0,25-1,0МПа, Т регулируемой ср. до 150°С, Т регулирующей ср. до 140°С, Kvy 8±2 м3/ч.

Все цены на клапаны импульсные (ИК-25 и другие) указаны на базовое исполнение в рублях (см. общий прайс-лист) без учета налога (НДС=20%), стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке расходометрии имеются дешевые некачественные копии импульсных клапанов (серии ИК-25 и других): аналоги, упрощенные подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций, в неполной комплектации; поэтому, возможно даже имеющие более низкую цену, чем у оригинальных изделий .

Видео:Импульсный клапан 12V DCСкачать

Заказать онлайн

Рекомендации как правильно выбрать, заказать и купить приборы.
* Рекомендуем уточнять цены на момент выписки счета, т.к. реальная стоимость продукции может незначительно отличаться от заявленной в силу периодичности обновления прайс-листа, объема заказа, условий поставки и других факторов. Оптовая цена указана на базовые исполнение без учета НДС, стоимости дополнительного оборудования, услуг, расходов на тару-упаковку и доставку. Действует гибкая система скидок и спец. предложений.

Внимание! Будьте осторожны при выборе поставщика — на рынке КИПиА имеются дешевые некачественные копии: аналоги, подделки и восстановленные неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки или в неполной комплектации.
Подробнее о контрафакте
Предупреждение о воровстве контента

🌟 Видео

Генератор импульсов и шаговый двигатель. ПРОСТАЯ СХЕМА ПОДКЛЮЧЕНИЯ.Скачать

Как работают предохранительные клапаны прямого и непрямого действия?Скачать

Котика ударило током, 10 т. ВольтСкачать

Импульсное реле для управления освещением. Как подключить к ectoControl и Алисе.Скачать

Пружинные предохранительные клапаныСкачать

Бистабильные импульсные клапана бытовых холодильниковСкачать

Обзор электромагнитных клапанов для старт стопаСкачать
