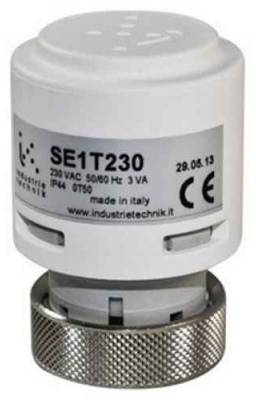

INDUSTRIETECHNIK SE1T230 привод для трехходового клапана
Видео:Принцип работы трёхходового клапана газового котла и сервопривода. Разбираем детально и с вскрытиемСкачать
5 500 p 6 500 p
Быстрый заказ
Электротермический сервопривод SE1T230 предназначены для управления клапанами для фанкойлов серии VFX.
Нормально закрытый, 230 В переменного тока.
Простой монтаж при помощи накидной гайки M30 x 1,5.
Назначение
Сервоприводы SE1T230 применяются в системах отопления, охлаждения и кондиционирования.
Принцип действия
При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагреватель-
ный элемент нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана.
Когда сервопривод открыт, контакт выключателя замыкается.
Монтаж
1. Снимите колпачок клапана.
2. Установите сервопривод на клапан и руками зафиксируйте резь-
бовое кольцо на корпусе клапана.
3. Произведите электрические подключения.
Степень защиты IP54 позволяет монтировать сервоприводы в гори-
зонтальном и вертикальном положении.
Электропитание 230В AC (?% — 15%)
Частота 50 — 60 Гц
Потребляемая мощность (в нормальном режиме работы) 3 Вт
Время срабатывания (НО/НЗ) 230В открытие 75 секунд
закрытие 3.5 минуты
Ход штока привода макс. 3,5 мм
Ход штока клапана 2,5 мм
Степень защиты IP54 — EN60529
Класс защиты II
Электрокабель 2 м
2 x 0,5 мм2
Рабочая температура воздуха 0 — ? °C
Температура хранения -25 — ? °C
Рабочая температура жидкости макс. 110 °C
Сила закрытия клапана 100 Н (±10%) (в обесточенном состоянии)
Подключение клапана Резьбовая гайка M30x1,5
Видео:Привод для клапана трёхточечныйСкачать
SE1TP230
| Спецификация SE1TP230 | |
|---|---|
| Force | 140 N |
| Напряжение питания | 230 V AC ± 10 %, 50/60 Hz |
| Контрольный сигнал | On/Off |
| Потребляемая мощность | 3.0 VA |
| Время хода | 3.5 min |
| Вспомогательный выключатель | X |
| Характеристики продукта | |
|---|---|
| Длина хода | 2,5 мм |
| Температура окружающей среды | 0 … 50 ° С |
| Влажность окружающей среды | 10 … 90% относительной влажности (без конденсации) |
| Температура хранения | -20 … + 70 ° С |
| Влажность хранения | |
| Время закрытия / открытия | SE1T230, SE1TP230: 210 с / SE1T24, SE1TP24: 270 с |
| Пиковое течение | 24 В переменного тока: |
| Вспомогательный выключатель | 250 В AC 3 A |
| кабель | ПВХ, сечение 2 х 0,50 мм 2 , длина 2 м |
| соединение | М30 х 1,5 |
| Материал корпуса | Матовый поликарбонат, самозатухающий V0 — V1 согласно UL94 |
| Вес | 200 g |
| Габаритные размеры | Ø 40 х 61 мм |
| Класс защиты | IP40 |
| Класс изоляции | II (SE1T230, SE1TP230) |
Порядок получения заказа:
- Перед выездом уточните у Вашего менеджера весовые и объемные габариты заказа, чтобы правильно выбрать транспорт.
- Для получения заказа представителю организации необходимо иметь надлежащим образом оформленную доверенность на право получения материальных средств или печать организации и доверенность на право подписи от лица руководителя организации, кроме случаев, когда получателем является сам руководитель организации.
- Для получения Вашего заказа представителем транспортной (курьерской) организации необходимо:
- предоставить менеджеру, оформившему ваш заказ, отсканированную доверенность (содержащую печать и подпись руководителя организации), в которой будет указана транспортная (курьерская) компания осуществляющая перевозку по конкретно указанному вами счёту;
- при получении товара представитель транспортной (курьерской) компании обязан предоставить доверенность, подтверждающую его право на получение и перевозку товаров.
При получении товара на складе обязательно проверяйте все позиции заказа и их количество. Расписывайтесь в документах, только убедившись в получении всего товара.
Самовывоз заказа осуществляется с нашего склада по адресу: Россия, 117105, г. Москва, 1-ый Нагатинский проезд, д. 2
Для того, что бы самостоятельно забрать товар Вам нужно уточнить у Вашего менеджера готовность заказа к отгрузке и согласовать место и дату получения товара.
СЭКОНОМЬТЕ СВОЕ ВРЕМЯ — воспользуйтесь услугой «ПРЕДВАРИТЕЛЬНЫЙ ЗАКАЗ».
Для этого сообщите Вашему менеджеру дату и примерное время, когда Вы планируете забрать свой заказ. Мы заранее подготовим для Вас документы и соберем Ваш заказ на складе. Вам останется, МИНУЯ ОЧЕРЕДЬ, получить свой заказ.
Видео:Монтаж и настройка привода с датчиком для поддержания фиксированной температурыСкачать
SE1T230
| Спецификация SE1T230 | |
|---|---|
| Force | 100 N |
| Напряжение питания | 230 V AC ± 10 %, 50/60 Hz |
| Контрольный сигнал | On/Off |
| Потребляемая мощность | 3.0 VA |
| Время хода | 3.5 min |
| Вспомогательный выключатель | — |
| Характеристики продукта | |
|---|---|
| Длина хода | 2,5 мм |
| Температура окружающей среды | 0 … 50 ° С |
| Влажность окружающей среды | 10 … 90% относительной влажности (без конденсации) |
| Температура хранения | -20 … + 70 ° С |
| Влажность хранения | |
| Время закрытия / открытия | SE1T230, SE1TP230: 210 с / SE1T24, SE1TP24: 270 с |
| Пиковое течение | 24 В переменного тока: |
| Вспомогательный выключатель | 250 В AC 3 A |
| кабель | ПВХ, сечение 2 х 0,50 мм 2 , длина 2 м |
| соединение | М30 х 1,5 |
| Материал корпуса | Матовый поликарбонат, самозатухающий V0 — V1 согласно UL94 |
| Вес | 200 g |
| Габаритные размеры | Ø 40 х 61 мм |
| Класс защиты | IP40 |
| Класс изоляции | II (SE1T230, SE1TP230) |
Порядок получения заказа:
- Перед выездом уточните у Вашего менеджера весовые и объемные габариты заказа, чтобы правильно выбрать транспорт.
- Для получения заказа представителю организации необходимо иметь надлежащим образом оформленную доверенность на право получения материальных средств или печать организации и доверенность на право подписи от лица руководителя организации, кроме случаев, когда получателем является сам руководитель организации.
- Для получения Вашего заказа представителем транспортной (курьерской) организации необходимо:
- предоставить менеджеру, оформившему ваш заказ, отсканированную доверенность (содержащую печать и подпись руководителя организации), в которой будет указана транспортная (курьерская) компания осуществляющая перевозку по конкретно указанному вами счёту;
- при получении товара представитель транспортной (курьерской) компании обязан предоставить доверенность, подтверждающую его право на получение и перевозку товаров.
При получении товара на складе обязательно проверяйте все позиции заказа и их количество. Расписывайтесь в документах, только убедившись в получении всего товара.
Самовывоз заказа осуществляется с нашего склада по адресу: Россия, 117105, г. Москва, 1-ый Нагатинский проезд, д. 2
Для того, что бы самостоятельно забрать товар Вам нужно уточнить у Вашего менеджера готовность заказа к отгрузке и согласовать место и дату получения товара.
СЭКОНОМЬТЕ СВОЕ ВРЕМЯ — воспользуйтесь услугой «ПРЕДВАРИТЕЛЬНЫЙ ЗАКАЗ».
Для этого сообщите Вашему менеджеру дату и примерное время, когда Вы планируете забрать свой заказ. Мы заранее подготовим для Вас документы и соберем Ваш заказ на складе. Вам останется, МИНУЯ ОЧЕРЕДЬ, получить свой заказ.
Видео:Трехходовой клапан с электроприводомСкачать
Kitano SE1T230
Kitano SE1T230 Вы можете купить с установкой и обслуживанием в «Интех Сервис» по доступной цене с официальной гарантией Kitano. Заказывайте климатическое оборудование Kitano с доставкой по Москве и России.
Kitano SE1T230 — это отличный выбор. Ждем Вашего звонка по телефону
Доставка: по Москве — 2000 руб., по России — определяется индивидуально по тарифам транспортной кампании. Возможен самовывоз.
Способы оплаты: наличные, безналичный расчет, карты Visa и Mastercard, Яндекс-деньги.
- Оплата по безналу без наценки. Цены с НДС.
- Укомплектуем Ваш объект всем необходимым требованиям.
- Подготовим сопроводительные документы. Преложим лучшие условия.
Видео:Трехходовой смесительный клапан как перенаправить потокиСкачать
Описание
Kitano (Китано) SE1T230 представляет собой модель электротермического сервопривода, используемого для управления клапаном фанкойла. Высокая степень защиты от проникновения пыли и влаги позволяет устанавливать устройство в любом положении.
- Электропитание 230В AC
- Частота 50 — 60 Гц
- Потребляемая мощность (в нормальном режиме работы) 3 Вт
- Время срабатывания (НО/НЗ) 230В: открытие 75 секунд, закрытие 3.5 минуты
- Ход штока привода макс. 3,5 мм
- Ход штока клапана 2,5 мм
- Степень защиты IP54 — EN60529
- Класс защиты II
- Электрокабель 2 м 2 x 0,5 мм2
Компания Kitano — известный производитель климатического оборудования. Их промышленные установки для кондиционирования пользуются большой популярностью благодаря сочетанию надежности, удобства и конкурентоспособной цены. Специалисты торговой марки разработали ряд дополнительного оборудования для фанкойлов: пульты управления, шлюзы для групповой диспетчеризации, клапаны и т.д.
Видео:Привод электрический клапана 3 х ходового ot kompanii 32duimaСкачать
Технические характеристики SE1T230
Видео:Привод трёхходового клапана котла AristonСкачать
Все модели серии Клапаны
| Kitano SE1T230 | 3 230 руб. | Сравнить Купить |
| Kitano VFX 414 | 3 370 руб. | Сравнить Купить |
| Kitano VFX 412 | 3 370 руб. | Сравнить Купить |
| Kitano VFX 413 | 3 370 руб. | Сравнить Купить |
| Kitano SE1TP230 | 3 520 руб. | Сравнить Купить |
| Kitano VFX 435 | 3 670 руб. | Сравнить Купить |
| Kitano KP-DDSTF-01 | 6 230 руб. | Сравнить Купить |
| Kitano VFX 437 | 9 020 руб. | Сравнить Купить |
| Kitano VFX 439 | 9 390 руб. | Сравнить Купить |
| Kitano VFZ 325 | 12 760 руб. | Сравнить Купить |
| Kitano KP-DDSTF-04 | 13 270 руб. | Сравнить Купить |
| Kitano KP-DDSTF-05 | 13 270 руб. | Сравнить Купить |
| Kitano SE4F230 | 13 050 руб. | Сравнить Купить |
Укажите обслуживаемую площадь помещения.
Основная характеристика кондиционера — это мощность охлаждения. Она зависит от объема охлаждаемого помещения.
Для большинства случаев верна формула: 1 кВт мощности рассчитан на 10 м2. Если вам необходим более точный расчет, обратитесь к нашим специалистам.
Инверторный кондиционер, в отличие от обычного, может плавно менять мощность своей работы, и поэтому имеет ряд преимуществ:
- Экономия электроэнергии.
- Ниже уровень шума.
- Более точно поддерживается заданная температура.
- Быстрее охлаждает помещение.
- Выше ресурс.
- Работа в режиме обогрева при более низкой температуре.
- Возможность установки на более длинные коммуникации.
- Меньше вибрация внешнего блока.
Видео:Трёхходовые клапаны VALTECСкачать
SE1T230S
| Спецификация SE1T230S | |
|---|---|
| Force | 100 N |
| Напряжение питания | 230 V AC ± 10 %, 50/60 Hz |
| Контрольный сигнал | On/Off |
| Потребляемая мощность | 3.0 VA |
| Время хода | 3.5 min |
| Вспомогательный выключатель | X |
| Характеристики продукта | |
|---|---|
| Длина хода | 2,5 мм |
| Температура окружающей среды | 0 … 50 ° С |
| Влажность окружающей среды | 10 … 90% относительной влажности (без конденсации) |
| Температура хранения | -20 … + 70 ° С |
| Влажность хранения | |
| Время закрытия / открытия | SE1T230, SE1TP230: 210 с / SE1T24, SE1TP24: 270 с |
| Пиковое течение | 24 В переменного тока: |
| Вспомогательный выключатель | 250 В AC 3 A |
| кабель | ПВХ, сечение 2 х 0,50 мм 2 , длина 2 м |
| соединение | М30 х 1,5 |
| Материал корпуса | Матовый поликарбонат, самозатухающий V0 — V1 согласно UL94 |
| Вес | 200 g |
| Габаритные размеры | Ø 40 х 61 мм |
| Класс защиты | IP40 |
| Класс изоляции | II (SE1T230, SE1TP230) |
