Инструмент для рассухаривания клапанов своими руками ваз (7 видео)

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Назначение выпускного клапана механизма газораспределения двигателя. Материалы изготовления и особенности конструкции, защита выпускных клапанов от прогара.

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.

Содержание

Изготовление рассухаривателя
Устройство
Рычажный рассухариватель
Рассухариватель клапанов универсальный своими руками
Для чего нужно это приспособление
Виды рассухаривателей
Универсальный рассухариватель
Как пользоваться приспособлением
Устройство и принцип действия рассухаривателя
Как рассухарить клапана в ГБЦ
Изготовление винтового рассухаривателя
Что нужно, чтобы сделать рассухариватель самому
Изготовление рассухаривателя клапанов своими руками: описание, схемы
Виды приспособлений для рассухаривания клапанов
Изготовление рассухаривателя
Винтовая модель рассухаривателя клапанов
Рассухариватель клапанов.
Что такое рассухариватель клапанов?
Как рассухаривать клапана правильно?
Как неправильно снимать сухари?
Винтовой рассухариватель
Универсальный рассухариватель
Как рассухарить клапана в ГБЦ
Виды рассухаривателей и способы их применения
🎬 Видео

Видео:Рассухариватель для снятия клапанов.(монтаж,демонтаж)Скачать

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

Болгарку;
Сварочный аппарат;
Планку из прочного металла для рычага;
Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Видео:КАК СНЯТЬ КЛАПАНА БЕЗ ИНТСРУМЕНТА И ПОСТАВИТЬ. БЫСТРЫЙ СПОСОБ. КАК ЗАСУХАРИТЬ, РАССУХАРИТЬ КЛАПАНА.Скачать

Устройство

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Чтобы демонтировать пружину, необходимо сместить тарелку вниз, что позволяет выйти сухарику из колодца, и аккуратно извлечь его. Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;

Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.

Второй тип сделать сложнее, но он значительно удобнее. Правда, рычажный можно применять практически на любых моделях моторов.

Видео:Рассухариватель клапанов своими рукамиСкачать

Рычажный рассухариватель

Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера. Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам. Одна будет примерно в 2 раза короче. От трубы отрезают кусок около 3 сантиметров, и приваривают к ней короткую планку. Получившуюся конструкцию подвижно соединяют с длинной планкой, к которой приделывается ручка.

Работает эта система следующим образом: трубу надставляют на тарелку клапана. Конец длинной планки зацепляют за край головки, и нажимают на ручку, пружина уходит вниз, что позволяет пинцетом извлечь сухари.

Видео:Засухариватель клапанов из монтажного пистолета.Скачать

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

Для работы только на демонтированной головке.
Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан.

Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой.

Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

Ножовка по металлу.
Дрель со сверлами.
Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

Отрезок стальной трубы диаметром около 1,5 см – 40 см.
Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Читайте также: Ремонт трехходового клапана range rover

Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке.

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда.

Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Видео:Как засухарить ,рассухарить клапана за секунды.Скачать

Устройство и принцип действия рассухаривателя

Рассухариватель клапанов нужен для того, чтобы плавно сжать пружину клапана, удержать ее в сжатом положении, тем самым сдвинув тарелку крепления пружины вниз и освободив сухари. После извлечения сухарей, при помощи рассухаривателя нужно плавно разжать пружину, чтобы ничего не повредить. Все просто!

Рассухариватели клапанов имеют множество конструкций, вплоть до того, что для каждой серии двигателей Мерседес нужен свой рассухариватель. Но любой рассухариватель не может обойтись без следующих обязательных элементов:

Кольцевой упор для надавливания на тарелку клапана – чаще всего в виде трубки с большими пропилами в стенках, чтобы через них извлекать сухари;
Рама рассухаривателя – при помощи которой пружина клапана удерживается в сжатом положении;
Ручка или винт – которые создают усилие для сжатия пружины клапана.

Видео:Быстрый способ засухарить клапанаСкачать

Как рассухарить клапана в ГБЦ

Если вы ремонтировали свой автомобиль самостоятельно, то наверняка слышали про такое приспособление как рассухариватель клапанов. Нужен он для того, чтобы извлечь клапан из направляющей втулки, предварительно освободив от сухаря.

Итак, если вы ни разу не сталкивались с подобной процедурой, то можете посмотреть, как это происходит на наглядном примере автомобилей ВАЗ «классика». Разумеется, для проведения подобной процедуры нам понадобится специальное приспособление, которое и называется рассухариватель клапанов.

На фото выше показано наглядно, как выглядит это приспособление в действии. Разумеется, предварительно необходимо снять клапанную крышку, чтобы добраться до самих клапанов

Но здесь стоит иметь ввиду, важно понимать, с какой целью вы будете их рассухаривать:

если для замены клапанов, то всё это делается при уже снятой ГБЦ с блока
если же для замены сальников (маслосъемных колпачков), тогда снятие ГБЦ не требуется

Но во втором случае нужно добиться того, чтобы при нажатии на клапан, он упирался внутри цилиндра в препятствие, чтобы можно было его рассухарить. Сделать это можно довольно просто: открутить свечу зажигания и в отверстие вставить оловянную проволоку или даже веревка сойдет, главное — не повредить цилиндр внутри.

Когда будет хороший упор, можно при помощи приспособления нажимать на пружину клапана, чтобы получить примерно следующую картину:

Как видите, пружина клапана должна максимально сжиматься от действия съемника, а сухари в этот момент остаются свободными на клапане. Их можно без проблем снять либо при помощи пинцета, а ещё удобнее с помощью магнитной рукоятки, как и показано на фото ниже.

После этого можно вынимать пружину для дальнейших действий, так как больше дополнительных манипуляций не требуется.

А вот когда все необходимые действия и ремонт закончен, потребуется вновь установить сухари на свои места. И тогда понадобится всё выполнить в обратной последовательности: так же сжать пружину, и установить сухари на свои места. Ослабить пружину, и то же самое выполнить с другими клапанами.

Если статья была интересной, подпишитесь на канал и не ленитесь ставить палец вверх, чтобы получать уведомление о выходе новых материалов каждый день!

Одним из обязательных элементов любого двигателя внутреннего сгорания является впускной и выпускной клапан. Их корректная работа позволяет обеспечить высокое качество работы топливной системы, а значит, и всего автомобиля в целом. Клапаны устанавливаются не только в моторе, но и во многих других деталях машины: на форсунках, топливной рампе, коробке передач. Они обеспечивают циркуляцию жидкости и газа по различным системам авто, и их поломка может привести к целому ряду проблем.

Видео:ПРИТИРКА КЛАПАНОВ за 5 минут!!! Быстро, дешего, легко! Притираем клапана своими руками!Скачать

Изготовление винтового рассухаривателя

Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Видео:Как элементарно рассухарить\засухарить клапана ГБЦ без съемниковСкачать

$Как элементарно рассухарить\\засухарить клапана ГБЦ без съемников$

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

Металлический профиль или листовой металл толщиной 10-15 мм;
Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
Два болта 6х25 мм с гайками и шайбами;
Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

Болгарка или ножовка по металлу;
Сварочный аппарат (придется сделать несколько швов по 2-3 см);
Тиски;
Дрель и сверла по металлу;
Гаечные ключи.

Видео:Рассухариватель клапанов своими руками без сварки (Съемник клапанов)Скачать

Изготовление рассухаривателя клапанов своими руками: описание, схемы

Каждый автомобилист рано или поздно сталкивается с необходимостью ремонта своего автомобиля. Кто-то предпочитает доверить эту работу автосервису, а кто-то любит сам ремонтировать свое авто. Но не каждую поломку можно ликвидировать без помощи специальных приспособлений. Поэтому при необходимости разборки или сборки газораспределительного механизма автолюбителей интересует, как сделать рассухариватель клапанов своими руками. Рассухариватель поможет значительно облегчить ремонт головки блока, или пригодится при замене маслосъемных колпачков. С его помощью можно легко отжать пружину, чтобы извлечь сухари. Конечно, приспособление для рассухаривания клапанов можно приобрести в автомагазине, но зачастую гораздо удобнее сделать его самостоятельно. В этом случае он будет полностью соответствовать Вашим требованиям.

Читайте также: Маслоотражатель ваз 2112 16 клапанов артикул

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Болгарку;
Сварочный аппарат;
Планку из прочного металла для рычага;
Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

Винтовая модель рассухаривателя клапанов

Ее можно изготовить, применив подручные материалы. Поскольку модель имеет струбцинное строение, на ее основе и удобнее создавать рассухариватель. Чтобы сделать самодельный винтовой рассухариватель клапанов, подготовим следующие материалы:

Болгарка;
Сварочный автомат;
2 удлиненные гайки;
2 длинных болта;
Отрезок трубы, длиной 3-5 см, и диаметром чуть больше тарелки;
Шайба, по диаметру подходящая к трубе.

Рассухариватель на струбцине

Вырезаем из профиля заготовки так, чтобы можно было сварить деталь в форме скобы. Длина основной заготовки – 250 мм, боковые – 150мм. Свариваем силовой каркас. Для зажимов используем удлиненные гайки и длинные болты. Гайки привариваются к стальному профилю, в них вставляются болты по направлению к центру конструкции. На один из болтов приваривается кусок железной трубы, длиной примерно 3-5 см. Одно отверстие у трубки предварительно заварить шайбой подходящего диаметра. Вот с помощью нее то и прикрепить (или приварить) трубку к болту. Для использования рассухариватель устанавливается на головку блока следующим образом: отрезок трубы устанавливается на тарелку пружины, а с помощью второго болта производится смещение (сжатие) этой пружины. После этого достаются сухари. Проще это сделать пинцетом.

Как видим, изготовить приспособление для рассухаривания клапанов своими руками совсем не сложно. Потребуются незатейливые материалы, и немного затраченного времени, чтобы с комфортом проводить ремонт любимого авто.

Видео:Рассухариватель для клапанов без снятия ГБЦСкачать

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Видео:Простая самоделка для съёма сальников клапанов на классикеСкачать

Винтовой рассухариватель

Это более простые в эксплуатации механизмы. Существует несколько разновидностей таких инструментов. В гаражных условиях можно легко изготовить реечный вариант, но недостатком такого приспособления будет его заточенность под одну модель двигателя. Струбцинные варианты, по сути, являются универсальными. Сделать их несложно:

Из листового металла толщиной 12-15 мм. вырезают скобу, это будет силовым каркасом приспособления;
Зажимной болт делается из любой шпильки, подходящей по диаметру. При наличии токарного станка болт лучше сделать самостоятельно;
Делаем опору. Для этого, придется обратиться к токарю, готовый элемент приваривается к скобе;
Гайку приобретаем, но если зажимной болт вытачивался самостоятельно, то лучше сделать и ее. После гайку приваривают к опоре;
Привариваем втулку. Сначала она крепится к недлинному штырю, который в свою очередь крепится к скобе. Втулку лучше подбирать с отверстиями по краям, это облегчит извлечение сухарей.

Проводим ходовые испытания. Для этого, готовое приспособление устанавливают на головку блока. При этом, втулка ставится на тарелку пружины. С помощью зажимного болта производится движение. Втулка прижимается к тарелке, и сдвигает ее вниз. Ваша задача снять пинцетом сухари, и закончить разборку клапана. Если планируется дальнейшее использование этого клапана, необходимо запомнить его местоположение. Обычно заодно меняют маслосъемные колпачки.

Для реечного варианта вам понадобится собственно металлическая рейка. Она приваривается к опорным ногам, которые оборудованы приспособлениями для установки на головку. В рейке имеется прорезь, по которой перемещается плашка со шпилькой. На конце шпильки находится обрезок трубы. Закручивая шпильку, можно зажать пружину клапана и извлечь сухари.

Читайте также: Размер выпускного клапана ваз 21083

Заключение. Для полноценного и быстрого ремонта двигателя необходимо наличие некоторых инструментов. Благодаря которым, вы значительно ускорите время работы. Поэтому, многие интересуются, как сделать рассухариватель клапанов своими руками. Ведь без этого инструмента провести ремонт ГБЦ достаточно сложно.

Видео:как быстро засухарить клапана без съемникаСкачать

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

Ножовка по металлу.
Дрель со сверлами.
Сварочный полуавтомат.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

Отрезок стальной трубы диаметром около 1,5 см – 40 см.
Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

Видео:Универсальный рассухариватель клапанов Дело ТехникиСкачать

Как рассухарить клапана в ГБЦ

Но здесь стоит иметь ввиду, важно понимать, с какой целью вы будете их рассухаривать:

если для замены клапанов, то всё это делается при уже снятой ГБЦ с блока
если же для замены сальников (маслосъемных колпачков), тогда снятие ГБЦ не требуется

Как завести машину при помощи веревки
Замена тосола на Калине и Гранте своими руками

Британский порт превращается в гигантский автопарк

Видео:Дилетанты и сальники клапанов (маслосъёмные колпачки)Скачать

Виды рассухаривателей и способы их применения

Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.

Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана

Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

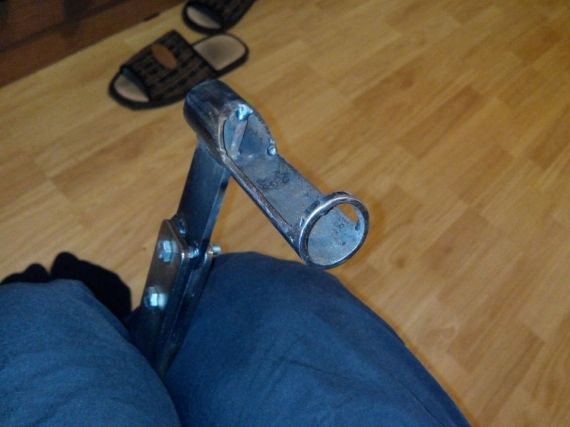

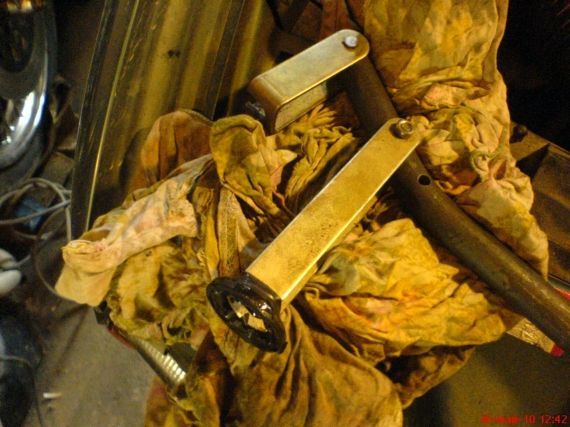

Рассухариватель рычажного типа

Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

Рассухариватель с зацепами за нижние витки пружины

Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.

Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.
