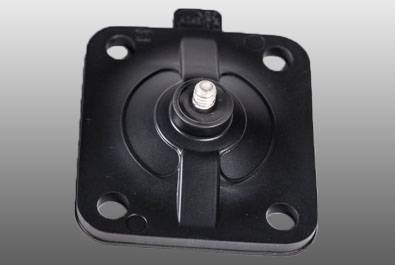

Изготовление мембран для клапанов (7 видео)

Материал: прочная резина стойкая к многочисленным циклам деформации.

Характеристика прибора: приборы контроля пневматические ПВ10.2Э (ПВ 10.2Э), ПВ4.4Э (ПВ 4.4Э), ПВ10.1Э (ПВ 10.1Э) входят в систему приборов и регуляторов СТАРТ.
Приборы контроля работают совместно с пневматическими датчиками и другими устройствами, выдающими унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см).
Инструкция прибора (*.pdf)

Мембрана резиновая прибора ПКР.1 и ПКР.2

Материал: прочная резина стойкая к многочисленным циклам деформации.

Информация о приборе: Приборы контроля пневматические регистрирующие предназначены для непрерывной записи на ленточной диаграмме и показания по шкале величины одного (ПКР.1) или двух параметров (ПКР.2), изменение которых преобразуется в изменение давления воздуха от 20 до 100 кПа.

Мембрана резинотканевая дозатора

Материал: резина пищевая; тонкий слой на основе синтетической ткани.

Информация о приборе: Данная мембрана установлена на линии розлива воды. Резинотканевая мембрана совершает большое количество циклов в минуту. Мембрана имеет малую толщину 0,5 мм и сложную геометрическую форму.

Компания КОМЕД — крупный изготовитель и разработчик резиновых и резинотканевых мембран.

Как мы изготавливаем мембраны: многие мембраны мы изготавливаем по чертежам или по старым образцам. В последнем случае желательно иметь информацию об узле, что бы изготовить работоспособную деталь.

Дополнительно: Мы имеем опыт совместной разработки исполнительных механизмов с резинотканевыми мембранами. Проектирование отдельных узлов с заменой пружин, тарелок и т.д.

Содержание

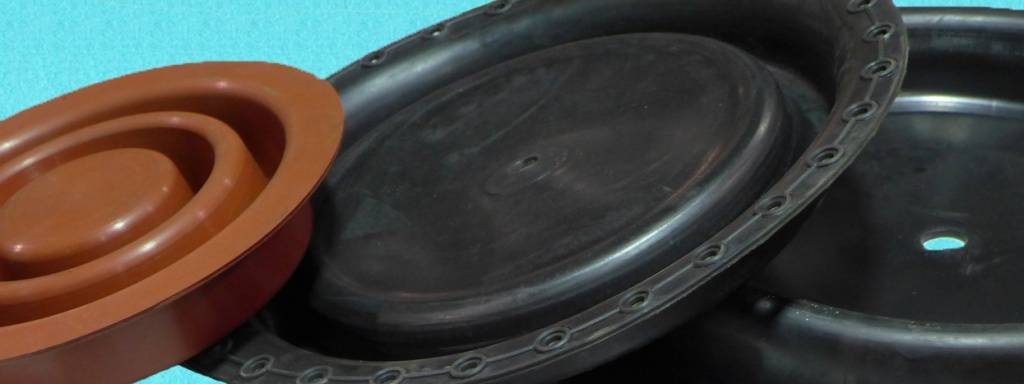

Мембраны резиновые
Диафрагмы резинотканевые и резиновые
Мембраны резиновые
Мембраны, диафрагмы резиновые
Мембраны резиновые
Мембранное Полотно резинотканевое 882-1, 1 мм, 2 мм, 3 мм, для регуляторов газа
Мембранное полотно: Описание и назначение
Мембранное плотно резинотканевое
Мембраны для взрывных клапанов
🎦 Видео

Видео:Мембранное полотно для изготовления мембран для газовых регуляторов и клапановСкачать

Мембраны резиновые

Диафрагмы резинотканевые и резиновые

Очень часто под понятием резиновой диафрагмы понимается резинотканевая мембрана. Существует ГОСТ 21905 который действительно подразумевает возможность применения данного термина.
Наши специалисты проконсультируют о возможности изготовления мембран по Вашим чертежам или подбору резинотканевых мембран к Вашему узлу из имеющегося перечня.

Видео:Восстанавливаем эластичность мембраны. Ещё поработает.Скачать

Мембраны резиновые

Мембрана — это эластичное изделие из резины, которое служит для разделения областей с различным давлением, преобразования давления в перемещение и наоборот.

Наша компания производит резиновые мембраны из различных резиновых смесей, таких как: NBR(маслобензостойкая резина), EPDM(этилен-пропиленовый каучук), FKM,FPM(фторкаучук), MVQ(силикон), Domestic(резино-ткань) по ГОСТ 21905-76 и по индивидуальным чертежам заказчика. Мембраны могут быть армированы металлом в зависимости от конструкции узла. Для предоставления технико-коммерческого предложения достаточно отправить чертёж интересующей вас мембраны к нам на почту.

Примеры выпускаемых нами мембран для клапанов с МИМ приведены ниже в Таблице 1.

Таблица 1. Мембраны для различных клапанов с МИМ

Видео:Производство полимерных мембран LOGICROOFСкачать

Мембраны, диафрагмы резиновые

Мембрана, диафрагма — замкнутая по контуру или жесткому центру резиновая или резинотканевая тонкая оболочка, плоская или фигурная, которая разделяет полости приборов, регуляторов, герметизирует их и служит для преобразования давления среды в перемещение или усилие.

Мы предлагаем услуги по изготовлению мембран и диафрагм из различных резиновых смесей и силикона следующих видов, конструкций и форм:

мембраны резиновые;
мембраны резинотканевые;
мембраны без жесткого центра;
мембраны с жестким центром;
мембраны плоские;
мембраны фигурные;
мембраны тарельчатые;
мембраны гофрированные;
мембраны поршневые или скатываемые;
мембраны параболические;
мембраны мелкотороидальные;
мембраны тороидальные;
мембраны разделяющие полости с разными средами;
мембраны силовые преобразующие давление в усилие;
чувствительные элементы приборов;
мембраны с тефлоном;
комбинированные EPDM/PTFE мембраны.

Гарантийный срок на РТИ зависит от вида продукции, но обычно составляет не менее 12 мес. для готовой продукции. По согласованию с Покупателем возможно укомплектовать отгрузку инструкцией по эксплуатации, техническими характеристиками.

Где посмотреть гарантийные сроки? Прежде всего, гарантийные сроки указаны в нормативной документации (ГОСТ, ОСТ, ТУ) и в большинстве случаев представлены в свободном доступе.

Также Вы можете запросить всю интересующую информацию у наших менеджеров.

Если обнаружиться брак Брак продукции случается достаточно редко, так как перед передачей потребителю, его проверяет отдел ОТК. Тем не менее, если будет обнаружены те или иные недочеты по продукции, Вы можете осуществить возврат или замен продукции.

Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать

Мембраны резиновые

Телефоны: (496) 547-77-22; (496) 547-77-21.

Мы предлагаем услуги по изготовлению мембран из различных резиновых смесей и силикона, стандартные и по техническому заданию Заказчика.

Продукция изготавливается на высокотехнологичном оборудовании, согласно современным стандартам. На изделие предоставляется документация, подтверждающая его качество.

Доставка по территории РФ
Разработка технической документации
Разработка и производство пресс-формы
Подбор материала по требованию Заказчика.
Возможность выпуска малых партий продукции
Возможен выезд наших специалистов на предприятие Заказчика для совместной разработки технического задания и решения других вопросов, связанных с изготовлением и применением наших изделий
Продукция сертифицирована

Немного о мембранах (из ГОСТ 21905-76 Мембраны резиновые). Мембрана — Гибкая, закрепленная по контуру перегородка, разделяющая две полости с различным давлением или отделяющая полость от пространства и преобразующая изменения давления в перемещение или наоборот. Если в тело резиновой мембраны введены другие материалы, мембраны называются резиноармированными. В зависимости от введенного материала различают резинотканевые, резинометаллические и др. мембраны.

Резиновая мембрана прямого действия — Резиновая мембрана, преобразующая изменение давления в перемещение.

Резиновая мембрана обратного действия — Резиновая мембрана, преобразующая перемещение, вызванное сосредоточенной силой, в изменение давления.

Мембранный механизм — Механизм, составной частью которого являются резиновая мембрана и обеспечивающие ее функционирование детали и сборочные единицы

Классификация резиновых мембран по конструктивному признаку:

Плоская резиновая мембрана
Гофрированная резиновая мембрана
Коническая резиновая мембрана
Тарельчатая резиновая мембрана
Цилиндрическая резиновая мембрана
Оболочковая резиновая мембрана
Сферическая резиновая мембрана
Коробчатая резиновая мембрана

По вопросам заказа и приобретения готовых изделий и изделий на заказ
обращайтесь в отдел продаж.

Телефоны: (496) 547-77-22; (496) 547-77-21.

Видео:Технологии укладки полимерных мембранСкачать

Мембранное Полотно резинотканевое 882-1, 1 мм, 2 мм, 3 мм, для регуляторов газа

Для создания плотных и, в то же время, подвижных перегородок между областями повышенного и пониженного давления в гидравлических механизмах служит специальное мембранное полотно. Его подбирают в зависимости от механических, температурных и химических факторов, оказывающих влияние в конкретных условиях.

Видео:3 САМОДЕЛКИ ИЗ АВТОМОБИЛЬНЫХ КЛАПАНОВ !!!Скачать

Мембранное полотно: Описание и назначение

Основой мембранного полотна является техническая ткань, сплетенная из полиэстерных, полиамидных или штапельных волокон. С наружной и внутренней стороны ее покрывают маслобензостойким эластомером, а затем вулканизируют. В роли эластомера выступают каучуки следующих марок: NBR, CR, EPDM,ECO, FKM.

Существует две основные технологии нанесения резиновых покрытий:

Шпредингование. Полотно опускают в жидкий каучук, налитый в Y-образный лоток из нержавейки. Для глубокого проникновения раствора в структуру ткани и удаления его излишков материал прокатывают между валками. Пропитанную ткань сушат, охлаждают, при необходимости вытягивают и наматывают на ролик, используя пластиковую подложку. При погружении в жидкость нити надежно стабилизируются, сохраняя исходное положение, поэтому деформация готовых мембран минимальна. Методом шпредингования можно получить многослойные изделия.
Каландрование. Для насыщения каучуком используют сухие, предварительно расплавленные смеси. Ткань пропускают через расплав с помощью системы прокатных валков (каландров).

Мембранное плотно резинотканевое

Мембранное плотно резинотканевое — способно работать в контакте с любыми средами – водой, воздухом, газами (сжиженным, природным, нефтяным), авто- и авиабензином, моторными маслами, дизельным топливом. Кроме высоких технических характеристик, мембранное полотно характеризуется простотой использования и обработки, длительным сроком службы и доступной ценой.

Из мембранного полотна изготавливают мембраны. В отличие от обычных резиновых диафрагм, изделия из резинотканевого материала гораздо прочнее и рассчитаны на большее число рабочих циклов. В зависимости от назначения мембраны делятся на несколько видов:

управляющие, измерительные, регулирующие;
разделительные;
насосные;
демпферные;
компенсационные.

По принципу работы мембранные изделия бывают прямого и обратного действия, по форме – плоские, тарельчатые, гофрированные, поршневые. Плоские мембраны входят в конструкцию различных машин, топливных и газовых приборов:

инжекторов;
карбюраторов;
гидроаккумуляторов;
предохранительных и обратных клапанов;
газовых счетчиков и редукторов;
бензонасосов;
вакуумных регуляторов

Видео:Мембранное полотно для изготовления мембран для газовых регуляторов и клапановСкачать

Мембраны для взрывных клапанов

Обычно, сечение, тип и исполнение клапана предохранительного ПГВУ прописано в проектной документации к котлу, но бывают случаи по той или иной причине это не сделано и появляется необходимость рассчитать какой клапан взрывной ОСТ и соответственно какой размер мембраны необходимо установить на данный пылегазовоздуховод.

При проектировании системы все элементы и узлы, а также используемое оборудование системы пылеприготовления должны защищаться от разрушения при взрывах, если они рассчитаны на внутреннее избыточное давление, значение которого меньше максимального давления взрыва при наличии разгрузочных устройств — ВПК.

При использовании взрывных клапанов для всех систем пылеприготовления, расчетное давление на прочность принимается:

p=0,04 МПа, если суммарная площадь предохранительно клапана составляет не менее 0,04 м2 на 1 м3 объема пылеприготовительной установки;

p=0,15 МПа, если суммарная площадь предохранительно клапана составляет не менее 0,025 м2 на 1 м3 объема пылеприготовительной установки.

Применяемые в системах пылеприготовления взрывные клапаны ПГВУ 091-80 должны состоять из следующих элементов: круглого патрубка, двух фланцев с мембраной между ними, закрывающей выходное сечение патрубка, а также поддерживающей мембрану решетки или сетки.

Диаметр патрубка взрывного предохранительного клапана, который устанавливается на основном и вспомогательном оборудовании системы пылеприготовления, обычно выбирается в пределах от 150 до 1200 мм, а на бункерах пыли — от 600 до 1500 мм.

Поддерживающая решетка мембраны клапана или сетка, как ее еще называют, имеет размер ячеек не более 100 мм, рассчитывается на нагрузку, превышающую не менее чем на 980 Н нагрузку на мембрану.

. Рекомендации по выбору мембран клапанов приведены в таблице.

Таблица — Рекомендации по выбору мембран ВПК

Место установки клапанов

Диаметр клапана, мм

Толщина мембраны, мм

Тип мембраны

Внутри зданий на установках под разрежением или давлением 2 кПа

Установки, рассчитанные на 0,04 МПа

Со швом (фальцем) по диаметру

Алюминиевый лист отожженный

Установки, рассчитанные на 0,15 МПа

Алюминиевый лист нагартованный

Мембраны для клапана взрывного ПГВУ 091-80 изготавливаются из отожженного алюминиевого листа марок А7М, А6М, A5M, AOM, АДОМ, АД1М (по ГОСТ 21631) со швом (одинарным фальцем) шириной до 20 мм, расположенным по диаметру мембраны. Шов (фалец) заканчивается у прижимного фланца, под фланцем листы перекрываются внахлест, без шва.

Допускается применение мембран из материалов, отличающихся от указанных в таблице , если они удовлетворяют следующим требованиям:

— при разрыве мембраны должно полностью освобождаться сечение клапана, при этом мембрана не должна выдергиваться из фланцевого соединения;

— в системах пылеприготовления, рассчитанных на избыточное давление 0,04 МПа, ВПК должны вскрываться при давлении не более 0,025 МПа, а в системах, рассчитанных на избыточное давление 0,15 МПа, — при давлении не выше 0,05 МПа;

— материал мембран для клапанов должен обладать антикоррозийной стойкостью.

При обслуживании ВПК контролируются правильность изготовления мембран, выбора их материала и толщины. Эти сведения, а также периодичность замены мембран фиксируются в ремонтной документации с указанием ответственного лица и даты производства работ.

При присоединении взрывного клапана ПГВУ к пылегазовоздуховоду необходимо исключить образование отложений пыли, поэтому патрубки клапанов устанавливаются вертикально или с углом наклона к горизонту не менее 45°. Если клапан ОСТ 108.812.03-82 находится вне производственных зданий, то при проектировании системы учитывается, чтобы он был расположен под углом к горизонту не менее 60°.

Для исключения поражения персонала волной, которая образуется при разрыве мембраны, предохранительные клапаны ПГВУ 091-80 должны устанавливаться в безопасных местах, где отсутствует возможность нахождения персонала. Если невозможно установить клапаны в местах, которые безопасны для обслуживающего персонала, нужно применять отводы.

Клапан взрывной ПГВУ должен монтироваться и эксплуатироваться в соответствии с «Правилами устройства и безопасной эксплуатации паровых и водогрейных котлов», «Правилами безопасности в газовом хозяйстве» и др. нормативными документами.
Взрывной клапан, как правило, устанавливается на пылегазовоздуховоде между котлом и дымовой трубой, при этом желательно расположить его до газоплотного клапана, так как в этом месте возможно скопление газа, особенно если по ошибке газоплотный клапан ПГВУ окажется закрыт.

Стоимость изготовления мембраны для взрывного клапана зависит от рабочего давления, материала изготовления и ее размера. Для точного расчета стоимости и заказа мембран свяжитесь с нашими менеджерами любым удобным для Вас способом.
