ГДЗ учебник по физике 7 класс Перышкин. №4 Измерение объема тела. Номер №1

Цель работы:
Научиться определять объём тела с помощью измерительного цилиндра.
Приборы и материалы:
Измерительный цилиндр (мензурка), тела неправильной формы небольшого объёма (гайки, фарфоровые ролики, кусочки металла и др.), нитки.
Указания к работе:
1 . Определите цену деления мензурки.
2 . Налейте в мензурки столько воды, чтобы тело можно было полностью погрузить в воду, и измерьте её объём.

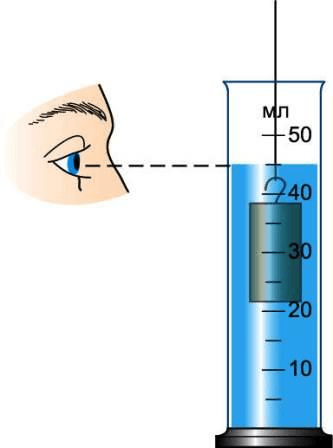

3 . Опустите тело, объём которого надо измерить, в воду, удерживая его за нитку (рис. 201 ), и снова измерьте объём жидкости.
4 . Проделайте опыты, описанные в пунктах 2 и 3, с некоторыми другими имеющимися у вас телами.
5 . Результаты измерений запишите в таблицу 9 .
Дополнительное задание.

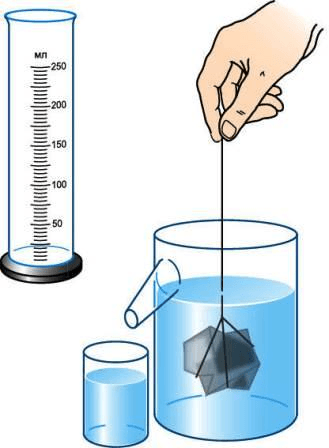

Если тело неправильной формы не входить в мензурку, то его объём можно определить с помощью отливного сосуда (рис. 202 ). Перед измерением сосуд наполняют водой до отверстия отливной трубки. При погружении в него тела часть воды, равная объёму тела, выливается. Измерив мензуркой её объём, определяют объём погружённого в жидкость тела.

Таблица 9 .

рис. 201

рис. 202

Решение

Объём тела неправильной формы точно измерить с помощью измерительных приборов нельзя. Поэтому для измерения объема воспользуемся мензуркой. Тело, полностью погружённое в жидкость, вытесняет объём жидкости, который равен объёму самого тела. Воспользуемся этим законом и найдем объёмы некоторых тел следующим образом. Нальем достаточное количество воды в мензурку, а затем погрузим полностью туда наше тело. Разница между первоначальным объёмом и объёмом жидкости, в которое погружено тело, равна объёму этого тела.
$V = V_ — V_ $ , где $V_ $ − объём воды и тела, $V_ $ − начальный объём воды в мензурке.

Прежде чем проводить измерения физической величины с помощью измерительного прибора нужно определите цену деления его шкалы.
Для определения цены деления необходимо взять 2 соседних числа, найти их разницу (от большего отнять меньшее), а затем разделить полученное число на количество маленьких штрихов между этими числами.
На шкале цилиндра возьмём, к примеру, числа 20 и 30 .
Таким образом, цена каждого деления будет равна
$\frac = \frac $ = 5 мл.
В мензурку нальём столько воды, чтобы тело можно было полностью погрузить в воду. Начальный объём воды равен 70 $см^ $ .
Опустим тело, объём которого надо измерить (шарик, брусок, цилиндр), в воду, удерживая его за нитку, и снова измерим объём жидкости.
Вычисления.
$V_ = 95 — 70 = 25 см^ $
$V_ = 85 — 65 = 20 см^ $
$V_ = 75 — 60 = 15 см^ $
Результаты измерений запишем в таблицу 9 .

Вывод. В ходе лабораторной работы мы научились измерять объёмы тел с помощью измерительного цилиндра и выяснили, что объём тел равен разнице объёма воды, в которое погружено тело, и первоначального объёма воды.

Видео:Физические величины. Измерение физических величин | Физика 7 класс #3 | ИнфоурокСкачать

ГДЗ учебник по физике 7 класс Перышкин. №1 Определение цены деления измеррительного прибора. Номер №1

Цель работы:
Определить цену деления измерительного цилиндра (мензурки), научиться пользоваться им и определять с его помощью объём жидкости.
Приборы и материалы:
Измерительный цилиндр (мензурка), стакан с водой, небольшая колба и другие сосуды.
Указания к работе:
1 . Рассмотрите измерительный цилиндр (рис. 198 ), обратите внимание на его деления. Ответьте на следующие вопросы.
1 )Какой объём жидкости вмещает измерительный цилиндр, если жидкость налита:
а) до верхнего штриха;
б) до первого снизу штриха, обозначенного цифрой, отличной от нуля?
2 )Какой объём жидкости помещается:
а) между 2 −м и 3 −м штрихами, обозначенными цифрами;
б) между соседними (самыми близкими) штрихами мензурки?
2 . Как называется последняя вычисленная вами величина? Как определяют цену деления шкалы измерительного прибора?
Запомните: прежде чем проводить измерения физической величины с помощью измерительного прибора, определите цену деления его шкалы.
3 . Рассмотрите рисунок 7 учебника и определите цену деления изображённой на нём мензурки.
4 . Налейте в измерительный цилиндр воды, определите и запишите, чему равен объём налитой воды.
Примечание. Обратите внимание на правильное положение глаза при отсчёте объёма жидкости. Вода у стенок сосуда немного приподнимается, в средней же части сосуда поверхность жидкости почти плоская. Глаз следует направить на деление, совпадающее с плоской частью поверхности (рис. 198 ).
5 . Налейте полный стакан воды, потом осторожно перелейте воду в измерительный цилиндр. Определите и запишите с учётом погрешности, чему равен объём налитой воды. Вместимость стакана будет такой же.
6 . Таким же образом определите вместимость колбы, аптечных склянок и других сосудов, которые находятся на вашем столе.
7 . Результаты измерений запишите в таблицу 6 .

рис. 198 .

рис. 7 . Измерительный цилиндр.
Таблица 6 .

Решение

Прежде чем проводить измерения физической величины с помощью измерительного прибора нужно определите цену деления его шкалы.
Для определения цены деления необходимо взять 2 соседних числа, найти их разницу (от большего отнять меньшее), а затем разделить полученное число на количество маленьких штрихов между этими числами.
На шкале цилиндра возьмём, к примеру, числа 20 и 30 .
Таким образом, цена каждого деления будет равна
$\frac = \frac $ = 5 мл.
1 .

1, а) Если жидкость налита до верхнего штриха, измерительный цилиндр вмещает 50 мл жидкости.
1, б) Если жидкость налита до первого снизу штриха, обозначенного цифрой, отличной от нуля, измерительный цилиндр вмещает 10 мл жидкости.
2, а) Между 2 − м и 3 −м штрихами, обозначенными цифрами, помещается 10 мл жидкости (например, возьмём штрихи 20 мл и 30 мл).
2, б) Между соседними (самыми близкими) штрихами мензурки (например, возьмём штрихи 30 и 35 ), помещается 5 мл жидкости.
2 . Последняя вычисленная нами величина является ценой деления измерительного цилиндра.
3 . На шкале цилиндра возьмём, к примеру, числа 50 и 60 . Количество маленьких штрихов между этими числами − 2 .
Таким образом, цена каждого деления будет равна
$\frac = \frac $ = 5 мл.
4 . Объём налитой воды равен 35 мл или 35 $см^ $ .
5 . Погрешность измерений равна половине цены деления шкалы измерительного прибора. Цена деления цилиндра − 5 мл, следовательно, погрешность измерения равна $\frac $ мл = 2,5 мл.
Объём налитой в полный стакан воды с учётом погрешности будет равен ( 200 ±∆ 2,5 ) мл ( $см^ $ ).
6 .
Таблица 6 .
| № опыта |Название сосуда| Объём жидкости $V_ , см^ $ |Вместимость сосуда, $V_ , см^ $ |
| −−− | −−− | −−− | −−− |
| 1 | стакан | 200 | 200 |
| 2 | колба | 50 | 50 |
| 3 | пузырёк | 30 | 30 |

Вывод. В ходе лабораторной работы мы определелили цену деления измерительного цилиндра, научились им пользоваться и научились с его помощью определять объём жидкости.

Видео:Физические величины и их измерения. 7 класс.Скачать

Физические величины. Измерение физических величин. Точность и погрешность измерений

1) Обучающая: обеспечить формирование у учащихся представлений о физической величине, обеспечит усвоение учащимися теоретических знаний об основных характеристиках физической величины, познакомить учащихся с простейшими измерительными приборами, научить определять цену деления и точность отсчета при использовании различных шкал.

2) Развивающая: способствовать расширению кругозора учащихся о физике; умение находить некоторые закономерности; развитие памяти, самостоятельного суждения.

3) Воспитывающая: интерес, любознательность, наблюдательность, аккуратность в записях.

1. Организационный этап.

Здравствуйте. Прежде чем мы приступим к уроку, хотелось бы, чтобы каждый из вас настроился на рабочий лад.

2. Актуализация знаний

Прежде чем начинать наш с вами уже второй урок в курсе Физики, хотелось бы вспомнить то, о чем мы говорили на предыдущем занятии.

Мы ввели понятие «Физическое тело». Что же это? Это любой предмет, окружающего нас мира.

Физическое явление — все изменения, которые происходят с физическими полями и телами.

Для описания физических тел и физических явлений используют физические величины.

Например, для описания деревянного бруска нам необходимо использовать такие физические величины как масса, длина, ширина, высота, объем.

Откройте тетради и запишите число и тему нашего урока.

3. Этап получения новых знаний.

Для описания физических тел и физических явлений используют физические величины.

То есть физическая величина это то, что мы можем измерить. Измеряемое свойство тела или явления.

Каждая физическая величина имеет название, например масса; Буквенное обозначение (массу обозначают латинской буквой эм), способ измерения (с помощью весов), числовое значение (например, масса человека равна 45), и единицы измерения (кг). Получаем, масса тела равна 45 кг.

Для каждой физической величины приняты свои единицы измерения. Для удобства все страны мира стремятся пользоваться одинаковыми единицами измерения физических величин. С 1963 года во многих странах мира используется Международная система единиц — СИ (система интернациональная). В этой системе основной единицей длины является метр, времени — секунда, массы — килограмм.

Существует единицы, которые в 10, 100, 1000 раз больше принятых. Такие единицы называет кратными, и именуются с соответствующими греческими приставками. Например, десяти соответствует приставка «дека», стам — «гекто», тысячи — «кило».

Если используют единицы, которые в 10, 100, 1000 раз меньше принятых единиц (это дольные единицы), то используют приставки, взятые из латинского языка. «Деци» — ноль целых одна десятая, «санти» — ноль целых одна сотая, «милли» — ноль целых одна тысячная.

Измерения очень важны в нашей жизни, для их проведения необходимы измерительные приборы. Самые простые приборы для измерения длины линейка, рулетка, мерная лента.

Для измерения объема жидкости мензурка, мерный цилиндр, мерная колба.

Для измерения температуры используют комнатный, водный, медицинский термометры. Медицинский, в свою очередь, бывает электронный и ртутный.

Существуют и другие измерительные приборы. Например, времени секундомер, часы. Силы — динамометр. Давления, атмосферного — барометр, газов в сосуде — манометр.

Приборы делят на шкальные и цифровые. Каждый шкальный прибор имеет шкалу и цену деления.

Шкала измерительного прибора называют совокупность отметок и цифр на отсчетном устройстве прибора, соответствующая ряду последовательных значений измеряемой величины

Цена деления — значение наименьшего деления шкалы прибора.

Для определения цены деления шкалы нужно от большего числа, соответствующего какому — либо делению шкалы, вычесть меньшее и полученную разность поделить на число делений между цифрами. Получаем 0,1 сантиметра на деление.

Какой же прибор точнее, цена деления которого меньше или больше?

Рассмотрим мерную ленту А) и линейку б). У обоих приборов единицы измерения совпадают!

Для нахождения цены деления мерной ленты возьмем два рядом стоящих значения на шкале, от большего вычтем меньшее и разделим на количество делений между данными цифрами. Получим, 1 сантиметр на деление.

Также определим цену деления для линейки. Количество делений в данном случае 10. Получим, ноль целых одна десятая сантиметра на деление.

Точнее тот прибор у которого цена деления меньше. Значит данная линейка точнее мерной ленты.

То есть, имея меньшую цену деления, мы меньше ошиблись.

Чему же равна погрешность измерительных приборов?

Погрешность равна половине цены деления.

Например, погрешность при измерении температуры равна половине цены деления данного термометра.

Найдем ее: для этого определим цену деления термометра.

Берем два любых значения, например 20 и 10, от большего вычтем меньшее значение и разделим на количество делений между ними, их пять. Получили, что она равна 2 градуса на деление.

Значит погрешность равна 1 градус.

T = 20±1 C, где 20 — показания термометра, 1 — погрешность, знак полюс минус использует потому, что ошибиться можно как в большую так и в меньшую сторону.

При записи величин с учетом погрешности следует пользоваться формулой, где

а — погрешность измерений, — греческая буква «дельта»

Так что же значит измерить физическую величину?

Измерить физическую величину — значит сравнить ее с однородной величиной, принятой за единицу.

Например, чтобы измерить длину отрезка прямой между точками, А и В, надо приложить линейку и по шкале определить сколько сантиметров укладывается между данными точками.

Если физическая величина измеряется непосредственно путем снятия данных со шкалы прибора, то такое измерение называют прямыми. Например, измерение длины бруска, ширины или высоты бруска.

А как же определить объем этого самого бруска. Конечно же, используя формулу. Объем есть произведение длины, ширины и высоты.

В этом случае, когда физическую величину (объем), определили по формуле, говорят, что измерения провели косвенно.

3. Этап обобщения и закрепления нового материала.

Итак, сделаем основные выводы:

— Физическая величина — измеряемое свойство тела или явления

— Каждый шкальный прибор имеет шкалу и цену деления

— Шкала измерительного прибора — это совокупность отметок и цифр на отсчетном устройстве прибора, соответствующая ряду последовательных значений измеряемой величины

— Цена деления (С) — значение наименьшего деления шкалы прибора

— Для определения цены деления шкалы нужно от большего числа, соответствующего какому- либо делению шкалы, вычесть меньшее и, разность поделить на число делений между цифрами

— Погрешность измерительных приборов равна половине цены деления

Для закрепления, изученного материала, ответим на ряд вопросов.

Что такое физическая величина? Какие основные физические величины входят в систему СИ? Какие шкальные измерительные приборы вам известны? Какие цифровые измерительные приборы вам известны? Перечислите приборы для измерения длины, времени, температуры. Что такое цена деления? Как определить цену деления прибора? От чего зависит точность измерения? Что необходимо учитывать при выборе измерительного прибора? Чем отличаются кратные и дольные единицы? Что значит измерить косвенно или прямым способом?

4. Рефлексия.

Хотелось бы услышать ваши отзывы о сегодняшнем уроке: что вам понравилось, что не понравилось, чем бы хотелось узнать еще.

5. Домашнее задание: § 4- 5.

1. Из перечисленных приборов выбрать а) шкальные, б) цифровые.

Линейка, весы электронные, напольные (не электронные весы), секундомер, часы наручные механические, часы электронные настенные, динамометр, мензурка, мерный стаканчик, барометр, манометр.

2. Определить цену деления данного прибора.

3. Определить цену деления данного термометра.

4. Определить цену деления и погрешность данной линейки.

5. Какая из данных мерных лент более точная? Почему? Чем точнее можно измерить длину стола линейкой или мерной лентой? Почему?
