Устройство, особенности применения домкрата бутылочного типа
Ремонт гидравлического домкрата своими руками – особенности
Воздушные пузырьки и устранение этой неисправности
Виды гидравлических домкратов
Из чего состоит гидравлический домкрат
Конструкция и принцип действия подкатного домкрата
📺 Видео

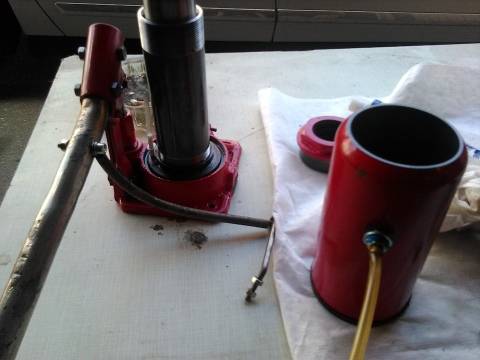

Видео:Как разобрать домкрат, открутить подошву от цилиндраСкачать

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Простота в эксплуатации и обслуживании;
Высокий КПД – до 80%;
Малое усилие на рабочей рукояти;
Плавная работа за счет применения жидкости;
Возможность контролировать высоту подъема с высокой точностью;
Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
Невозможность точно контролировать высоту опускания груза;
Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
Большая масса приспособления, с учетом рабочей жидкости;
Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Видео:Домкрат не поднимает. Ремонт гидравлического домкрата. Заправка домкрата. Проверка под нагрузкой.Скачать

Ремонт гидравлического домкрата своими руками – особенности

Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.

Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.

Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.

Читайте также: Какая компрессия должна быть в двигателе ока 2 цилиндра

Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.

Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.

Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.

Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.

Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Видео:разбор гидравлического домкратаСкачать

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Читайте также: Расточка блока цилиндров вао

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

Закачивание масла в гидравлический подъемник

Обратите внимание!
Если после прокачивания в рабочей жидкости были выявлены остатки воздуха, рекомендуется прибегнуть к повторному проведению процедуры.

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Видео:Ремонт домкрата Nordberg 3т N3203Течет из под штока профессионального домкрата шиномонтаж.Сделай самСкачать

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Читайте также: 6g74 не работает цилиндр

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

Видео:Ремонт бутылочного домкрата BERGER. Замена уплотнителя плунжера, запорного клапана. ПрокачкаСкачать

Из чего состоит гидравлический домкрат

Подкатной гидравлический домкрат

Главными частями гидравлических домкратов являются:

жидкость, в качестве которой чаще всего используется масло;
корпус устройства;
поршень, который выдвигается с цилиндра.

Для производства корпуса такого устройства гидравлического типа используется прочная закаленная сталь. Основные функции корпуса – он также выполняет роль направляющего цилиндра для выдвигаемого поршня, а также резервуара для масла или любой другой рабочей жидкости.

Такой домкрат может оснащаться гидравлическим насосом, который имеет воздушный, ручной или ножной привод. Выдвижной гидравлический цилиндр и сам подъемный механизм расположены в отверстиях корпуса устройства.

Наиболее часто в наше время используются гидравлические домкраты бутылочного и подкатного типа. Первый тип широко используется в автомобильной промышленности, а также в качество силовых узлов прессов и прочего подобного оборудования. Подкатные домкраты отличаются от предыдущих расположением рабочего цилиндра, который установлен не строго вертикально. Чаще всего используется автомобилистами для ремонта машин, а также на станциях техобслуживания с такой же целью.

Видео:как легко разобрать домкратСкачать

Конструкция и принцип действия подкатного домкрата

Конструкция подкатного подъемника несколько схожа с тележкой на колесах, которая позволяет подогнать и использовать механизм для ремонта любого автомобиля. Данная модель подъемника отличается наличием дополнительных насадок, которые в несколько раз увеличивают возможности его использования.

Обратите внимание!
Если рассматривать принцип работы подкатного механизма, то он похож на работу бутылочного гидродомкрата. Единственное отличие заключается в удобстве эксплуатации и конструкции.. Для изготовления корпуса подъемника используется металл, после чего его монтируют на две пары колес

В корпус домкрата предварительно встраиваются механизмы, с помощью которых осуществляется подъем транспортного средства, а также гидроцилиндр, в выдвижном положении обеспечивающий опор и подъем рабочей площадки. За счет того, что площадка поднимается, будет осуществляться подъем груза на определенный уровень высоты

Для изготовления корпуса подъемника используется металл, после чего его монтируют на две пары колес. В корпус домкрата предварительно встраиваются механизмы, с помощью которых осуществляется подъем транспортного средства, а также гидроцилиндр, в выдвижном положении обеспечивающий опор и подъем рабочей площадки. За счет того, что площадка поднимается, будет осуществляться подъем груза на определенный уровень высоты.

С помощью рычага конструкцию гидравлического подкатного домкрата можно с легкостью приводить в движение. Чтобы опустить площадку, с помощью рукоятки необходимо повернуть винт, который откроет запасной образец специального клапана. В результате того, что в рабочем цилиндре происходит сброс давления масла, транспортное средство будет опускаться на нужный уровень.

Профессиональное и промышленное использование подразумевает эксплуатацию различных моделей подкатных механизмов, способных поднимать и фиксировать груз, масса которых превышает 20 тонн.

Недостатки таких конструкций представлены большим весом, который препятствует их транспортировке, а также обязательным наличием ровной, твердой и горизонтальной поверхности.
Конструкция подкатного домкрата
