Как отрегулировать клапана м20б25 (2 видео)

Для проверки и регулировки зазоров клапанов требуется следующий специальный инструмент:

Набор щупов с дискретностью 0,05 мм.
Кусок проволоки толщиной около 2 мм (или тонкое сверло).
Набор гаечных ключей и набор головок.

Требуются следующие изнашиваемые детали:

Прокладка крышки головки цилиндров.

Для компенсации тепловых расширений в приводе клапанов должен быть обеспечен определенный зазор между кулачками распределительного вала и клапанами или коромыслами. Зазоры клапанов изменяются со временем из-за усадки клапанов и износа привода клапанного механизма.

При слишком малом зазоре изменяются фазы газораспределения, ухудшается компрессия, снижается мощность двигателя, двигатель работает неровно. В экстремальных случаях могут деформироваться клапана или прогореть седла клапанов. При повышенных зазорах возникают сильные механические стуки, изменяются фазы газораспределения, вследствие уменьшения времени открытия клапанов и тем самым ухудшения заполнения цилиндров снижается мощность двигателя, двигатель работает неровно.

Проверку и при необходимости регулировку зазоров клапанов следует проводить на всех двигателях кроме моделей 518i, 525td/tds, 520i/525i выпуска с мая 1990 г. по показаниям индикатора интервалов технического обслуживания или в рамках технического обслуживания через каждые 20000 км. Упомянутые двигатели имеют гидравлические компенсаторы зазоров клапанов и не нуждаются в их проверке или регулировке.

Содержание

Проверка
Регулировка
зазоры клапанов на бмв е34 м20б25
Добавить комментарий
Регулировка клапанов М20, Как правильно отрегулировать клапана на 525 М20
Регулировка клапанов на Двигатели В18В и В20В
M20B25
Характеристики
Надежность, проблемы и ремонт двигателя БМВ М20Б25
Модификации двигателя BMW M20B25
Проблемы и недостатки двигателей BMW M20B25
Тюнинг двигателя BMW M20B25
M20B25 Строкер
Турбо M20B25
🌟 Видео

Видео:Проверка и регулировка клапанов на двигателе M20B20 M20B25 BMW E34 бмв е34 м20б20 м20б25Скачать

Проверка

Проверка и регулировка зазоров клапанов производится как на холодном, так и на разогретом двигателе.

Снять крышку головки цилиндров.

Для проворачивания двигателя в требуемое положение существуют две возможности. Первый, наиболее простой вариант: включить 4-ю передачу, отпустить ручной тормоз. Перемещать автомобиль.

Второй вариант: перевести рычаг переключения передач в нейтраль, подтянуть ручной тормоз. Проворачивать двигатель за центральный болт ременного шкива .коленчатого вала, установив на него головку ключа 27/30 мм, по часовой стрелке (направление вращения двигателя). При этом также проворачивается распределительный вал.

Целесообразно начинать проверку, с клапанов 1-го цилиндра, выставив его в положение верхней мертвой точки. 1-й цилиндр расположен в передней части двигателя. После этого двигатель проворачивается дальше (на четырехцилиндровом двигателе на пол-оборота) и проверяются клапаны следующего цилиндра в соответствии с последовательностью зажигания.

Последовательность зажигания на четырехцилиндровом двигателе: 1-3-4-2; на шестицилиндровом двигателе: 1-5-3-6-2-4.

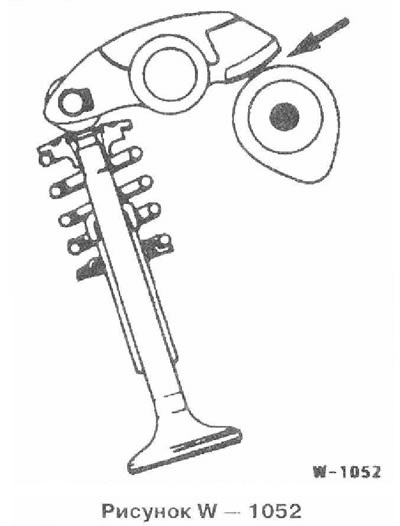

Другой вариант регулировки зазоров клапанов: провернуть двигатель в такое положение, при котором у любого из клапанов кулачок распределительного вала обращен в сторону от коромысла проверяемого клапана, а кулачок прилегает к коромыслу своей образующей. На рисунке показан бензиновый двигатель, на дизельном двигателе кулачок должен быть отведен от рычага коромысла. В этом положении измерить зазор клапана и при необходимости отрегулировать его.

Пометить коромысло фломастером.

Еще немного продвинуть автомобиль до отхода еще одного кулачка от коромысла. При этом последовательность регулировки зазоров клапанов безразлична. Маркировка коромысел производится, чтобы по ошибке не проверять повторно зазор клапана.

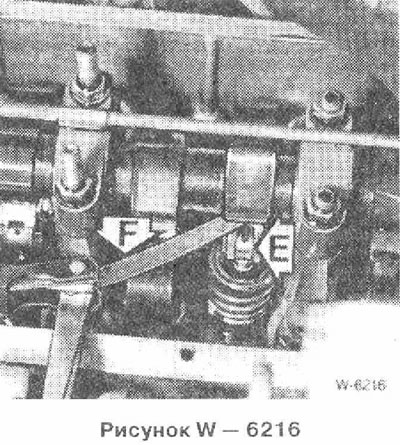

Бензиновые двигатели: Измерить зазор клапана щупом F, введенным между эксцентриком Е и концом стержня клапана.

Дизельные двигатели 524td: Измерять зазор клапана щупом F между кулачком и качающимся рычагом.

Зазор клапана отрегулирован правильно, если щуп проходит с натягом.

Для пробы взять щуп с превышением заданного размера См. Таблицу 1 на 0,05 мм. Он не должен входить между клапаном и коромыслом. Если он проходит, уменьшить зазор клапана.

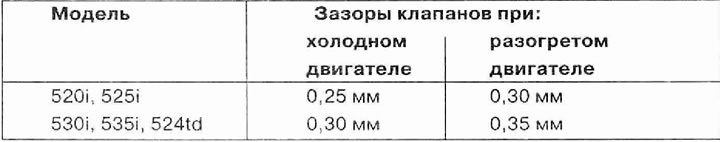

Таблица 1. Зазоры клапанов

Внимание: Заданные значения зазоров для впускных и выпускных клапанов одинаковы.

«Холодным» называется двигатель при температуре охлаждающей жидкости ниже +35°С. Для регулировки зазоров клапанов на «разогретом» двигателе температура охлаждающей жидкости должна находиться около +80°С. Признаком является теплый нижний водяной шланг радиатора. Термостат как раз открывает большой контур циркуляции охлаждающей жидкости.

Видео:Как быстро и правильно отрегулировать клапана на моторе м20Скачать

Регулировка

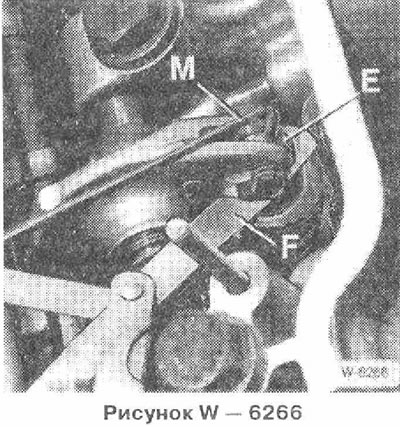

(Рисунок W — 6266) Если зазор клапана отличается от заданного значения, вставить стержень BMW 113070 в отверстие эксцентрика Е, ослабить гайку и повернуть стержнем эксцентрик до достижения заданного значения зазора клапана. Если инструмент BMW отсутствует, может быть использована тонкая отвертка соответствующего диаметра.

Читайте также: Клапан холостого хода 2jz gte

Затянуть контргайку моментом примерно 10 нм (оценочное значение), удерживая при этом эксцентрик. Еще раз проверить зазор клапана и провернуть двигатель дальше. Таким же образом проверить или отрегулировать зазоры остальных клапанов.

Видео:Регулировка клапанов на бмв м20в20Скачать

зазоры клапанов на бмв е34 м20б25

доброго времени суток БМВводам. подскажите пожалуста какой выставлять зазор на клапанах бмв е34 двиг.м20б25,зарание спосибо.

Добавлено: 20.07.2015 00:30 Ответить

Только там есть один момент : на роликах образуется «пятка» ,так вот,если в процессе регулировки не выйти из пятна касания разрегулируются очень быстро в течении 2-х -3-х дней опять застучат клапана.Надо или переставлять ролики или покупать новые или шлифовать

Ответ на комментарий № 2 пользователя omega :

что за «пятка»? можно по подробней что и как лучше сделать чтоб опять не настраивать через 3 дня?и еще вопрос,влиляет ли зазор клапанов на мощность машины?(к примеру настроить по 0.15 будет хуже?)

Будет хуже. Мощность так не поднимешь, а сгоревших клапанов штук 6 точно будет. Пятка ,сними ролик и смотри то место,каким он клапана касается.Если там 2 пятки значит ролик уже поворачивали и тут только шлифовка или замена. Может токаря смогут проточить не знаю я не пробовал.

Ответ на комментарий № 4 пользователя omega :

спосибо. подскажи пожалуста порядок настройки клапанов.

Мишань(я правильно ник понял?) не заморачивайся с порядком работы,смотри по положению РВ там где кулачки смотрят вниз там и ставь зазор.

Ответ на комментарий № 6 пользователя omega :

да правельно. спосибо за помощь Omega.

Ответ на комментарий № 6 пользователя omega :

Ставь по заводу как надо если хочешь чтоб тачка ездила а не просто бензу жерала и клапана не сгорели 0.25 вкруг делай.

Видео:Когда регулировать клапана? Советы автомастеровСкачать

Добавить комментарий

Только зарегистрированные пользователи могут оставлять комментарии.
Вам необходимо авторизоваться (войти на сайт под полученным ранее ником и паролем).
Если вы впервые на сайте, зарегистрируйтесь при помощи формы регистрации.

Видео:Сборка Установка ГБЦ BMW БМВе34 м20б25 Замена Коромысел Маслосъёмных Колпачков Регулировка клапановСкачать

Регулировка клапанов М20, Как правильно отрегулировать клапана на 525 М20

Новичок
Сообщений: 1
Регистрация: 15.1.2011
Из: Ростов-на-Дону

Пользователь
Сообщений: 864
Регистрация: 29.12.2008
Из: омск

Пользователь
Сообщений: 1454
Регистрация: 16.10.2008
Из: М.О. г.Жуковский

Пользователь
Сообщений: 685
Регистрация: 19.10.2010
Из: 61 Регион

Пользователь
Сообщений: 258
Регистрация: 29.7.2008
Из: Москва

Пользователь
Сообщений: 41
Регистрация: 17.1.2009
Из: Челябинск

Р[quote name=’DaiveR’ date=’15.1.2011, 16:48′ post=’913432′]
Двигатель комнатной температуры (20С) Щуп 0.25 (как уже выше написано), пихать его надо между кулачком и распредом, эксцентриком на рокере регулируешь зазор. еще потом важно не перетянуть шибко болт на эксцентрике. а то рокер развалиться может. ну тоесть затянуть нормально надо но без фанатизма. точный момент не помню. а вобще посмотри поиском, была уже не одна тема.

Регулируется между коромыслом и стержнем клапана там где эксцентрик.

Пользователь
Сообщений: 1454
Регистрация: 16.10.2008
Из: М.О. г.Жуковский

что м30 что м20 меряется зазор между рокером и распредом, и в мурзилке так написано.
хотя по идее монопенисуально.

Сообщение отредактировал DaiveR — 16.1.2011, 2:08

Видео:Регулировка клапанов на бмв м20в20, (короткая версия)Скачать

Регулировка клапанов на Двигатели В18В и В20В

Регулировка клапанов на Двигатели В18В и В20В

1. Зазоры проверяются на холодном двигателе (температура не выше 38°С).
2. Поршень цилиндра, зазоры в клапанах которого проверяются, должен находиться в ВМТ такта сжатия.
3. Снимите крышку головки цилиндров и верхнюю крышку ремня распредвала.
4. Установите поршень 1 -го цилиндра в ВМТ такта сжатия, провернув коленвал против часовой стрелки. Белая метка на шкиве коленвала должна совместиться с указателем на крышке ремня распредвала. Метки UP на звездочках распредвала должны быть обращены вверх, а метки ВМТ (TDC) должны совместиться с метками на разъемной плоскости крышки головки цилиндров.
5. Проверьте зазоры впускных клапанов щупом, вставленным между коромыслом и кулачком распредвала. Для этого сначала проложите щуп 0,08 мм. Если щуп не проходит, то зазор следует отрегулировать. Если этот щуп проходит, то проложите щуп 0,15 мм. Если этот щуп не проходит в зазоре, то зазор соответствует норме, в противном случае зазор следует отрегулировать.

6. Для модели CR-V нормальный зазор впускных клапанов 0,08-0,12 мм.

7. Для регулировки впускных клапанов выполните следующее. Отпустите контргайку, и, вращая винт, увеличьте зазор так, чтобы можно было вставить щуп 0,1 мм. Удерживая контргайку, подтяните винт до ощущения легкого сопротивления, щуп должен проходить под небольшим усилием. Удерживая винт, затяните контргайку и проверьте зазор.
8. Для регулировки впускных клапанов выполните следующее. Отпустите контргайку, и, вращая винт, увеличьте зазор так, чтобы можно было вставить щуп О,1 мм. Удерживая контргайку, подтяните винт до ощущения легкого сопротивления, щуп должен проходить под небольшим усилием. Удерживая винт, затяните контргайку и проверьте зазор.
9. Проверьте зазоры выпускных клапанов. Для этого между коромыслом и кулачком распредвала проложите щуп 0,15 мм. Если щуп не проходит, то зазор следует отрегулировать. Если этот щуп проходит, то проложите щуп 0,22 мм. Если этот щуп в зазоре не проходит, то зазор соответствует норме, в противном случае зазор следует отрегулировать.

Читайте также: Ошибка выпускного клапана abs

10._Дпя модели CR-V нормальный .зазор для выпускных клапанов 0,16-0,20мм.

11. Для регулировки выпускных клапанов выполните следующее. Отпустите контргайку, и, вращая винт, увеличьте зазор так, чтобы можно было вставить щуп 0,18 мм. Удерживая контргайку, подтяните винт до ощущения легкого сопротивления, щуп должен проходить под небольшим усилием. Удерживая винт, затяните контргайку и проверьте зазор.
12. Повторите процедуру для остальных клапанов данного цилиндра.
13. Проворачивая коленвал против часовой стрелки, проверьте и отрегулируйте зазоры в клапанах 3-го цилиндра, затем в клапанах 4-го и, наконец, в клапанах 2-го цилиндра.
14. Когда поршень 3-го цилиндра, выставлен в ВМТ такта сжатия, метки UP на звездочках распредвала должны быть обращены влево по горизонтали.
15. Когда поршень 4-го цилиндра, выставлен в ВМТ такта сжатия, метки UP на звездочках распредвала должны быть обращены вниз, а метки ВМТ (TDC) должны совместиться с разъемной плоскостью крышки головки цилиндров.

16. Когда поршень 2-го цилиндра, выставлен в ВМТ такта сжатия, метки UP на звездочках распредвала должны быть обращены вправо по горизонтали.
17. После регулировки клапанов проверьте затяжку болта шкива коленвала, при необходимости подтяните болт с моментом 117 Н.м.
18. Установите снятые детали. Крышку головки цилиндров установите на герметике.

B20B:
Между рычагом и кулачком:
Впуск — 0,08 — 0,12
Выпуск — 0,16 — 0,20

Между рычагом и клапаном:
Впуск — 0,13 — 0,17
Выпуск — 0,26 — 0,30

Если необходимо заменить прокладку то вот ее код (для В20В) 12341-PR4-A00, стоит около 10$

АвтоСайт теперь можно читать и в Telegram.

Видео:Настройка ДМРВ расходомер (лопата) БМВ Е34 м20б25 Setting up a mass air flow sensor BMW E34 m20b25Скачать

M20B25

Видео:Работа двигателя BMW e34 m20b25 с открытой клапанной крышкойСкачать

Характеристики

Производство	Munich Plant Steyr Plant
Марка двигателя	М20
Годы выпуска	1986-1993
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	2
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	9.7 9.7 8.8 (см. модификации)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	171/5800 170/5800 (см. модификации)
Крутящий момент, Нм/об.мин	215/4000 226/4000 (см. модификации)
Топливо	92-95
Экологические нормы	—
Вес двигателя, кг

Видео:Регулируемый регулятор холостого хода рхх м50б25 м20б20 м20б25 м50б20Скачать

Надежность, проблемы и ремонт двигателя БМВ М20Б25

Рядный шестицилиндровый двигатель БМВ М20Б25 (в народе получивший название «Паук») был разработан на базе малообъемной шестерки М20Б20 в 1986 году и вместе с базовым агрегатом и моторами М20Б23, М20Б27, входит в семейство БМВ М20. Использовался данный двигатель на автомобилях BMW с индексом 25i.
В блоке цилиндров 2-х литрового М20Б20 было решено увеличить диаметр цилиндров с 80 мм до 84 мм, заменить коленвал с ходом 66 мм на более длинноходный — ход 75 мм. Длина шатунов увеличена со 130 мм до 135 мм. Высота блока цилиндров осталась прежняя — 206 мм. Чтобы все это влезло, используются поршни с компрессионной высотой 34.2 мм.

Головка блока цилиндров по прежнему одновальная 12-ти клапанная, но она другая. Здесь нет гидрокомпенсаторов, поэтому регулировка клапанов требуется каждые 10-20 тыс. км. Зазоры клапанов на впуск и выпуск 0.25 мм.
Диаметр клапанов увеличился, впускные клапаны теперь 42 мм (было 40 мм), выпускные 36 мм (было 34 мм). Характеристики распределительного вала M20B25: фаза 256, подъем 10.1 мм. Номер головки 885.
Привод ГРМ ременной, замена ремня требуется примерно раз 50 тыс. км, в случае обрыва ремня, двигатель гнет клапана. Система подачи топлива инжекторная.
С 1990 года двигатель М20В25 стал вытесняться новым усовершенствованным мотором М50В25.

Модификации двигателя BMW M20B25

1. M20B25 (1985 — 1986 г.в.) — первая версия без использования катализатора. Мощность 171 л.с. при 5800 об/мин, крутящий момент 226 Нм при 4000 об/мин.
2. M20B25 (1986 — 1991 г.в.) — аналог вышеобозначенной модели, но с катализатором. Степень сжатия 9.7, мощность 170 л.с. при 5800 об/мин, крутящий момент 215 Нм при 4000 об/мин.
3. M20B25 (1988 — 1991 г.в.) — доработанная версия с другим коротким впускным коллектором. Степень сжатия 8.8, мощность 170 л.с. при 5800 об/мин, крутящий момент 222 Нм при 4300 об/мин.

Проблемы и недостатки двигателей BMW M20B25

1. Перегрев. ГБЦ двигателей М20 склонна к перегреву и ведению, причины кроются в неисправной штатной системе охлаждения. Проверьте ее на наличие воздушных пробок, состояние радиатора, помпы, работоспособность термостата.
2. Износ пастелей распредвала. Проблема характерна для силовых агрегатов с пробегом более 200-250 тыс. км (т.е. для всех), о неисправности подскажет стук распределительного вала. Лечится данная проблема покупкой новой головки блока цилиндров.
3. Трещина в ГБЦ. Болезнь моторов М20 возникающая, в основном, от перегрева движка. Чаще всего трещина образуется в районе 4-5 цилиндров и лечится покупкой другой ГБЦ.

Кроме того владельцу двигателя М20Б25 нужно внимательно следить за состоянием ремня ГРМ и положением натяжного ролика, в противном случае вам грозит обрыв ремня вместе с загибом клапанов, иногда и с разрушением поршней. Помимо всего прочего, учитывая возраст двигателя и сильный их износ, к известным родовым болезням добавляются еще и возрастные… Поэтому при выборе автомобиля с данным мотором нужно хорошенько подумать, это явно не лучший выбор для беспроблемной эксплуатации. Покупать двигатель M20B25 для свапа затея еще хуже, M50B25 гораздо более предпочтительней.

Видео:Регулировка клапанов ЗМЗ 402 (24д, УМЗ)Скачать

Тюнинг двигателя BMW M20B25

M20B25 Строкер

Самый простой способ повысить отдачу 2.5-литрового мотора, это переделать его в 2.7-литровый. Для данной процедуры необходимо купить коленвал M20B27 c ходом 81 мм или от дизельного M21D24, с таким же ходом, но более легкий. Шатуны M20B20 130 мм, поршни сток, блок цилиндров фрезеруется на 2.2 мм. Подобные переделки позволят добавить около 10-15 л.с.
Для получения M20B28, нужно установить коленвал M51D25, с ходом поршня 82.8 мм. Купить шатуны M20B20, поршни сток, блок цилиндров фрезеруется на 1.1 мм.
Чтобы двинуться дальше, нужно купить спортивные распредвалы, например Schrick 284/272, пружины и усиленные рокера. Это даст еще около 20 л.с. Если мало, тогда делаете портинг ГБЦ с совмещением каналов, ставите усиленные болты головки, легкий маховик, холодный впуск, форсунки (

250 cc), прямоточный выхлоп и получаем

220 л.с.
Чтоб дожать то, что не отжалось, покупаем еще более злые валы с фазой за 290 со Schrick пружинами и 6-ти дроссельный впуск Dbilas.

Турбо M20B25

Для серьезного увеличения мощности возни с валами будет мало… нужно задувать, а дуть лучше в 2.7 литровый строкер вариант. Для этих целей подойдет какой нибудь китайский турбокит (с мозгами в комплекте) на базе нагнетателя GT28 или подобного (можно оригинальный и дорогой кит на базе Garrett GT28), мотор предварительно нужно разжать, заменив поршни на кованые под степень

8.5, либо торцевать стандартные на

1.5 мм, поставить форсунки 440 сс, выхлоп на 2.5-3″ трубе, настроить и дуть до 300-350 л.с. Вот только затраты на доработку даже с дешевыми китайскими комплектующими будут весьма солидными, стоит оно того или нет решать вам.
