Подключение бронепроводов ваз 2110 инжектор 8 клапанов

С чего вообще все это началось. Да с того, что однажды после работы запустил машину и понял, что ее капец как колбасит. Открыл капот — смотрю. думаю надо проверить какие цилиндры работают. берусь за провод первого цилиндра. И тут меня машинка одарила тысячью уколов от разряда, который этот провод испускал…
Все ясно, пробивает. Прогревшись до 40градусов, троение пропало о_О. Ок жить можно. поехал до дому.
Начал думать что делать с проводами, которые я купил года полтора назад. «Слон». Посмотрел сколько стоят новые — 900 и более, силиконовые провода. Хм…дороговато.

Начал копаться на драйве. И тут я вспоминаю, что видел статью про самодельные ВВ провода. 1 минута в гугле и 15 статей на драйве готовы к прочтению. Кто то делает из ЗИЛовских проводов, там медная жила — сопротивление стремится к 0. Кто то делает из акустических проводов и силиконовых шлангов вакуум корректора. На этом решении я и остановился. Статья, которую я взял за ОСНОВУ!
Отдельное спасибо за советы
Stuff0rd
McSystem

Что нам потребуется:
— Провод МГТФ -0.35мм 2 метра(хватило почти в упор). ( наткнулся на данную марку провода случайно в комментах) Вычитал, что не столько важно сечение, сколько изоляция провода, и что 0.2-0.5 сечение — хватает за глаза.
— Силиконовые шланги вакуум корректора 3 шт.
— Термоусадка 8мм( Больше диаметра шлангов) — 2 метра.
— ВВ провода.
— ВДешка
-Чья то мать…(Обязательно!)

1. Для начала берем старые (либо единственные — как сделал я) провода и начинаем их разбирать.
Клемму со стороны свечи я просто выдергивал из изолятора. Тяжко но выходит.
А вот угловую клемму надо разбирать аккуратно и толкать провод в сторону клеммы, чтобы ее не повредить.
Так как первую я тоже силой выдернул и чуть не сломал в месте сгиба ))

2. отмеряем силиконовый шланг нужной нам длинны, в зависимости от выбранного провода.

3. Продеваем ваш провод в этот шланг. Если ваш провод по диаметру идентичен шлангу. То вам придется по стараться))) Мне было легче.

4. Продеваем получившийся бутерброд в Красную(в моем случае) термоусадку. И аккуратно ее нагреваем, я делал над свечкой.

5.Изначально я хотел припаять провод к клеммам. Но УВЫ этого мне сделать не удалось. Поэтому я просто облудил провод и сделал как на заводе. Подогнул провод и обжал клемму

6. Далее я выровнял изолятор по свече, хотя это можно сделать уже и на машине!

7. После всего этого у меня получилось ЭТО

8. Заодно решил сменить свечи. заказал в экзисте Денсо ТТ. W20TT.

Ну что пора устанавливать!
Морально я себя подготовил к тому, что машина может не запуститься, я могу где то накосячить и пойду за новыми проводами, а точнее только наконечниками, так как очень боялся сломать угловые( один даже почти удалось)

И так Для начала выкрутил старые свечи… о_О вот тут то я и офигел. Последнее время заправлялся на заправке БНП Нефть(вроде), которая в районе пересечения Худякова и Энтузиастов. Таких свечей я не ожидал…Больше я туда не поеду, называется хотел сэкономить

Если кому интересно, моя доработанная крышка ГРМ

Читайте также: Электромагнитный клапан для духовки gorenje 639282

ИТОГ
Запустилась с полтычка. работала немного ровнее чем раньше. Прокатился немного — что могу сказать :
1. лучше тянет с низов, это факт.
2. лучше тянет вообще и проще немного едет, это чувствуется( возможно всему причина — новые свечи, но хочется думать, что провода тоже)
3. УОЗ стал 8-9 градусов, а был 12-13 градусов. Для меня это один из самых больших показателей. Я всегда по нему выбираю заправки( когда не включается режим экономии)
4. Помех на аудиоаппаратуру нет, других проблем с этим я тоже не заметил, ЭБУ нормально себя ведет.

Сколько они проживут ? сказать не могу. думаю про запас куплю комплект ЗИЛовских проводов и соберу еще один комплект.
Самый большой плюс — цена вопроса! 102р шланги, 36р — провод и где то 40р термоусадка.
ИТОГО = 178р. комплект новых проводов. В 5 раз практически дешевле.

Ну и маленький Эпилог. В пятницу на парковке возле работы, упала сосулька на машину. При чем так удачно, что разбила только фару) Я не расстроился, а больше удивился) 186р + 15 минут и новое стекло на месте))

Видео:Раскидываем провода зажиганияСкачать

Рекомендации при подключении высоковольтных проводов .

Первым делом следует проверить высоковольтные провода на сопротивление с помощью мультиметр-тестера. Сопротивление не должно превышать 20 КоМ. Когда будете устанавливать провода не ленитесь уложить их правильно, без перегибов, чтобы они не соприкасались с другими частями мотора. Это увеличит их срок службы. Уложите провод правильно и зафиксируйте его.

Первый цилиндр у переднеприводных автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 2110 находится ближе к ремню ГРМ. Если посмотреть на двигатель спереди — то первый цилиндр самый левый). Отсчет цилиндров идет слева направо — 1, 2, 3, 4.

Порядок подключения высоковольтных проводов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 с карбюраторным двигателем

Центральный высоковольтный провод выходит с крышки трамблера и направляется к катушке зажигания.

Вывод крышки трамблера, направленный вперед машины, соединяется с первым цилиндром.

Вывод крышки трамблера, направленный вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, направленный назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, направленный вверх, соединяется со вторым цилиндром.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

да я как-то не задумывался, а по сути — да — одна малина. ?

зы: ты когда уже за пузырём своим заедешь? ¶

Видео:Как заменить бронепровода Лада 8 кл?/Просто!Скачать

Объявления на НН.РУ — Авто

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Коробки отбора мощности Камаз, Маз, Урал, Краз, Газ, Зил Отправка в день оплаты. Отправка транспортными компаниями. Работаем как с.
Цена: 18 500 руб.

У нас Вы можете не только удлинить раму под кузов 5,1 м, 6,2 м, 7,5м, 9 м на Маз Зубренок, Маз, Камаз, Урал, Зил, Мицубиши, Ниссан.

Сегодня у нижегородских любителей фастфуда настоящий праздник: на обновленной Нижне-Волжской набережной открылась новая точка всемирно.

В Московском районе Нижнего Новгорода произошёл несчастный случай: девочка раскачивала подругу, но качели внезапно упали. В результате.

В Нижнем Новгороде во второй раз пройдёт фестиваль уличного кино. Короткометражки молодых российских режиссёров можно будет бесплатно.

Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж.

Видео:Замена высоковольтных бронепроводов на ВАЗ 2110 8 клапановСкачать

Порядок подключения высоковольтных проводов ваз 2110 инжектор

Видео:Порядок Проводов На МОДУЛЕ Зажигания ВАЗ. Раскидываем провода зажигания ВАЗСкачать

Порядок подключения высоковольтных проводов ВАЗ

Порядок подключения высоковольтных проводов ВАЗ

Видео:Самые лучшие высоковольтные провода для свечей зажигания. Нулевое сопротивление.Скачать

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Читайте также: Ваз 2114 когда надо регулировать клапана

Видео:Высоковольтные провода зажигания-как правильно заменитьСкачать

Общие советы при подключении высоковольтных проводов .

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Видео:Раскидываем провода зажигания с катушки на свечи ваз/порядок цилиндров ваз 2114Скачать

Особенности подключения высоковольтных проводов на ВАЗ 2114

Самого большого числа положительных отзывов от владельцев четырнадцатых удостаивается продукция чешской компании Tesla. Их провода обладают оптимальным сопротивлением и высоким пробивным напряжением, и при этом они сделаны действительно на совесть — не дубеют и не растрескиваются.

Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar — 450 рублей, Ween — 270 рублей, Finwhale — 600 рублей, Slon — 500 рублей.

Видео:Пропуски зажигания ВАЗ Лада 8 клапанов. Решение проблемы.Скачать

Особенности подключения

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

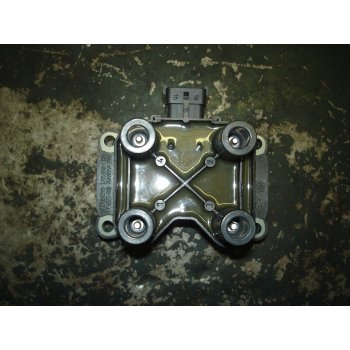

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

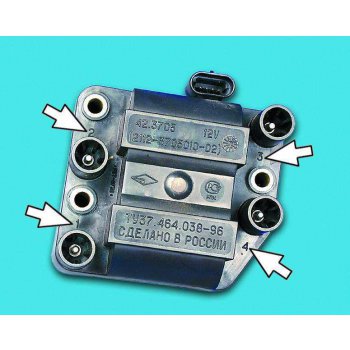

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).
