Как подтянуть сцепление ваз 2114 8 клапанов

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла.

Данный механизм требует периодической регулировки – стальной тросик имеет свойство вытягиваться под нагрузкой, что сбивает изначальные характеристики.

Подтяжку привода нужно делать в таких случаях.

1. Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
2. Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
3. Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
4. Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Видео:Как отрегулировать сцепление на переднеприводных автомобилях ВАЗСкачать

Устройство сцепления ВАЗ 2114

Аналогичен машинам десятого поколения.

Здесь используется механическая тяга, где в качестве рабочего элемента установлен стальной трос.

Схема сцепления

Последовательность элементов в цепи сцепления.

1. Педаль.
2. Шарнир, соединяющий рычаг и тросовую тягу.
3. Непосредственно магистраль.
4. Регулировочная муфта.
5. Сцепной шарнир троса и вилки выжимного.
6. Фрикционный механизм.

Коротко об устройстве фрикционной муфты и ее назначении

Состоит из корзины, диска сцепления, выжимного подшипника, фрикционных накладок.

Простой механизм предназначен для отключения КПП от двигателя для возможности переключения передач.

Принцип работы сцепления

Условно принцип действия можно описать так.

1. Автомобилист нажимает на педаль.
2. Трос натягивается и приводит в движение выжимное устройство через вилку.
3. Пружины в корзине сжимаются, и ведущая часть отсоединяется от ведомой.
4. Мотор отключается от коробки передач.

Признаки неисправности

При обращении на СТО, пользователи наиболее часто описывают симптомы:

• наличие посторонних шумов при переключении передач;
• рычаг не втыкается в позицию;
• на старте или при разгоне имеются рывки, подергивания;
• теряется динамика;
• увеличивается расход топлива.

Видео:Как подтянуть сцепление на ВАЗ.Регулировка сцепления на ВАЗ 2109, 2114, 2110, 2111, 2112, 2108Скачать

Принцип работ по регулировке сцепления

Суть процесса состоит в натяжке или ослаблении троса, путем вращения регулировочной гайки. Предварительно измеряется ход педали и в процессе настройки он подгоняется под эталонную норму.

Видео:СЦЕПЛЕНИЕ ВАЗ 2114 | РЕГУЛИРОВКА СЦЕПЛЕНИЯ ВАЗ 2114Скачать

Параметры регулировки привода сцепления

В процессе настройки фрикциона мастер должен добиться установленных заводом параметров. Изготовитель предусматривает ход педали в пределах 125-135 миллиметров, что соответствует оптимальному передвижению выжимной муфты. Пределом считается рабочий ход до 160мм, если фактическая цифра превышает значение – требуется срочная регулировка устройства.

Дополнительно следует учесть плавность хода рычага, легкость включения передач.

Видео:Регулировка сцепления ваз 2109. Как отрегулировать педаль сцепления ваз 2109.Скачать

В каких случаях требуется регулировка сцепления

Операция актуальна при наличии проблем:

• при переключении передач возникает посторонний шум;
• вибрация и рывки при разгоне;
• рычаг не втыкается в некоторые позиции;
• при нажатии на педаль газа машина не разгоняется;
• расход топлива увеличивается.

Видео:регулировка сцепления ВАЗ 2108 , 09 , 099 , 10 , 11, 12 , 13 ,14 , 15Скачать

Инструкция регулировки сцепления своими руками на ВАЗ 2114

• крестовая отвертка или головка №8;
• комплект рожковых ключей на 13 и 17;
• WD 40 или аналогичное средство;
• линейка/строительная рулетка/другой измерительный прибор.

Читайте также: Эндоваскулярная замена клапана сердца

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».

Как это делается можно посмотреть на видео:

Необходимые инструменты

Чтобы отрегулировать сцепление понадобится:

• ветошь;
• гаечные ключи на 17, 19 и 10;
• плоская отвертка.

Регулировка муфты сцепления ВАЗ 2109

Необходима в случае, когда сцепление «плывет», возникает пробуксовка при разгоне.

Операцию можно выполнить следующим образом.

1. Загнать машину на смотровую яму.
2. Перевести рычаг в положение нейтраль.
3. Снять картер сцепления и вытянуть выжимной.
4. Провернуть регулировку до нужного положения.
5. Проверить корпус муфты на наличие течи смазки.

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

• Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
• Ради безопасности отключить клеммы с аккумулятора.
• В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

• Открывается капот.
• Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

• Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.

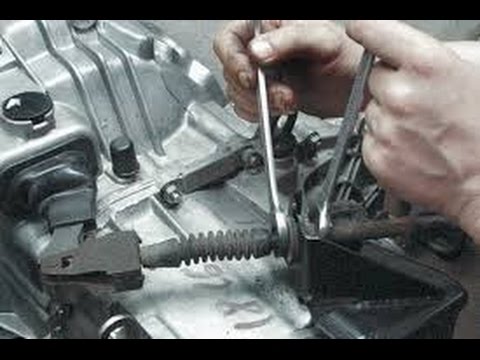

• На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

• Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
• Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
• Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

• После калибровок, механизм собирается в обратном порядке.
• Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Почему нужна регулировка хода троса

Гибкий элемент имеет свойство вытягиваться во время эксплуатации, что провоцирует необходимость его подтяжки.

Как самостоятельно поменять и отрегулировать трос

Следует придерживаться инструкции.

• Поставить машину на ручник и снять клеммы с аккумулятора.
• Найти и вытереть от грязи магистраль под капотом. Ее можно распознать по характерному расположению (на фото указывается цифрами от 1 до 3).

• Далее найти узел регулировки и гаечными ключами ослабить контргайку.
• Затем следует регулировочную часть вращать до достижения необходимого хода педали.

Проверка работы

После окончания работ требуется сесть в машину и несколько раз до упора вдавить педаль сцепления. После этого проверить работоспособность устройства – это делается так.

1. Заглушить двигатель и поставить машину на ручник, предварительно убедившись в его исправности.
2. Переместить рычаг в положение нейтрали.
3. Завести мотор и включить любую передачу.
4. Плавно бросить сцепление, примерно на середине ее хода машина начнет дергаться и заглохнет.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Примечание! Каждый автолюбитель вправе устанавливать высоту педали и глубину ее просада не удобном ему уровне. Однако завод изготовитель рекомендует именно такое положение как эталон.

Проверка рабочего хода педали сцепления Ваз 2114

Проверить длину хода сцепления можно так.

1. Обычную линейку прислонить к педали так, чтобы между плоскостью последней и полом получился прямой угол.
2. Запомнить позицию и надавить до упора на рычаг.
3. Высчитать разницу между верхним и нижним положением поверхности, она должна быть в пределах 120-130 миллиметров.

Читайте также: Снятие крышки клапанов ниссан альмера g15

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

1. Поставить машину на ручник.
2. Завести мотор на нейтральной передаче.
3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Видео:Сцепление ВАЗ. Как отрегулировать сцепление на ВАЗ 2110,2111,2112,2114,2115.Скачать

Замена механизма сцепления

Полная замена механизма требуется только при критическом износе фрикционного устройства, либо его серьезном повреждении.

Чтобы снять сцепление потребуется:

• загнать машину на подъемник или смотровую яму;
• снять переднее левое колесо, воздушный фильтр и аккумулятор;
• открутить провода и тросы, идущие от КПП;
• снять подушку коробки передач, мотора;
• далее потребуется открутить все видимые болты, удерживающие коробку на месте;
• аккуратно вытягивая КПП, снять ее и положить на заранее подготовленные доски;
• на демонтированном узле открутить корзину сцепления и все дополнительные части.

Новая корзина должна устанавливаться со специальной направляющей, что позволит закрепить ее ровно.

Видео:Как подтянуть сцепление на ВАЗ.Регулировка сцепления на ВАЗ 2115,2114,2113,2199,2109,2108Скачать

Как отрегулировать сцепление на ВАЗ 2114 после замены

После установки нового привода, его необходимо дополнительно калибровать. Дело в том, что новый трос имеет свойство вытягиваться до нормальной рабочей длины. Поэтому опытные механики рекомендуют проконтролировать растяжение магистрали после 400-500 км пробега машины. Это обосновано тем, что даже в случае идеальной первичной калибровки в обязательном порядке потребуется убирать усадки новых запчастей.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Видео:Регулировка сцепления ваз 08 09 99Скачать

Регулировка сцепления ВАЗ 2114 своими руками фото и видео, симптомы неисправности

Когда вы заметили неправильную работу сцепения, низкое положение педали по сравнению с остальными – это первые причины заняться регулировкой. Давайте рассмотрим признаки неисправности, а также обсудим как проходит регулировка сцепления ВАЗ 2114.

Видео:Замена троса сцепления, регулировка сцепления Ваз 2108, 2114Скачать

Принцип работы сцепления (кратко)

Управление сцеплением происходит педалью, которая расположена в салоне автомобиля. Подключение к вилки осуществляется с помощью троса, находящегося в защитном кожухе.
Представим, что рычаг коробки передач установлен в нейтральном положении, после запуска двигателя начинает вращаться коленчатый вал. Корзина плотно прижимает диск к моховику. Нажимая педаль, мы разжимаем механизм и крутящий момент с двигателя на коробку не передается, в это время мы включаем первую передачу, если нам необходимо тронуться, и плавно отпускаем сцепление. Диск снова начинает прижиматься к моховику, передавая момент с двигателя на коробку и автомобиль трогается.

Если силу с двигателя резко передать на КПП, то из-за нагрузки автомобиль заглохнет. Плавная работа механизма позволяет продлить жизнь комплектующим.

Видео:Регулировка тросика сцепления на калинеСкачать

Признаки неисправности

Со временем элемент, как и многие остальные, изнашивается. Из-за этого появляются следующие признаки:

1. Пробуксовка. Происходит это из-за износа диска сцепления, он теряет свойства и уже не может обеспечить надежной связи двигателя и КПП. Ощущается это при нажатии на педаль газа, обороты начинают расти, но автомобиль не ускоряется.
2. Сцепление ведет. Обратная ситуация прошлой, когда диск не высвобождается, из-за чего отключение коробки передач происходит не полностью от мотора автомобиля. Переключения коробки сопровождаются резкими звуками. Происходит это из-за перегрева диска, что изменяет его форму, делая ее восьмеркой.
3. Увеличился свободный ход педали сцепления. Происходит это из-за растяжения троса. За время эксплуатации он начинает вытягиваться, поэтому механизм может также не до конца разжиматься.

Читайте также: Клапан электромагнитный с форсункой

Во всех случаях неисправность можно попытаться устранить регулировкой сцепления.

Видео:Сцепление Ваз 2114 Регулировка.Скачать

Необходимые инструменты

Приступая к регулировке сцепления на ВАЗ 2114 своими руками, необходимо подготовить инструмент, который потребуется во время процедуры:

• Набор рожковых ключей (на 10, 17 и 19);
• Плоскую отвертку;
• Ветошь.

Регулировочные гайки находятся не в самых удачных местах и подвержены коррозии поэтому лучше иметь под рукой баллон WD-40, для обработки деталей и облегчения процесса.

Видео:Как БЫСТРО проверить сцепление. 2 лучших способа проверить ИЗНОС дисков сцепленияСкачать

Процесс регулировки

Как отрегулировать сцепление на ВАЗ 2114? Процесс происходит по следующим пунктам:

1. Устанавливаем автомобиль на место проведения работ. Не обязательно использовать помещение с ямой или эстакаду, так как работы производятся в подкапотном пространстве автомобиля, и их можно выполнить на обычной ровной площадке.
2. Чтобы получить доступ к месту подключения тросика, необходимо снять корпус воздушного фильтра.
3. Процесс регулировки педали сцепления начинается с замера расстояния хода педали. Необходимо провести замеры несколько раз с высокой точностью до миллиметров.
4. Идеальными показателями на ВАЗ 2114 будут 12,5 -13,5 мм. В остальных случаях требуется отрегулировать трос. Проворачивая против часовой стрелки, педаль будет осаживаться ближе к полу, по часовой стрелке — будет подниматься.
5. Процедуру проводим пока не добьемся результата, попадающего в норму показателей. После затягиваем гайки и выжимаем сцепление еще несколько раз, чтобы убедиться в правильности затяжки.

На видео продемонстрирована регулировка сцепления ВАЗ 2114:

Выполняя работу осматривайте состояние троса на наличие разрывов, коррозии или переломов. Если имеются подобные дефекты лучше сразу заменить его на новый.

После сборки и выполнения всех работ следует проверить работу механизма в движении. Хорошим показателем на правильно отрегулированное сцепление будет срабатывание уже на середине выжима, то есть в 6-7 см педали от пола.

Видео:регулировка сцепления Ваз 2114Скачать

В каких случаях потребуется ремонт механизма?

Когда регулировка троса сцепления выполнена правильно, нужно выяснить, работает ли привод муфты корректно. Для этого устанавливаем автомобиль на ровную площадку и ставим на ручной тормоз. Запускаем двигатель и включаем первую передачу. После стоит начать плавно отпускать сцепление и попытаться поехать на автомобиле. Если механизм отрегулирован правильно, то машина немного присядет на заднюю часть, а после заглохнет.
Когда при полностью отпущенной педали сцепления на ВАЗ 2114 автомобиль остался стоять на месте – это значит, что диск буксует. Это происходит из-за недостаточной силы прижатия диска к корзине и моховику. Если это произошло после регулировки, значит требуется ремонт сцепления.

В обратном случае, когда вы пытаетесь включить передачу, но происходит это с большим трудом – это значит, что сцепление ведет. Диск изменил свою форму настолько, что даже при полностью настроенном сцепление и выжатой до упора педали, он не освобождается от нагрузки и продолжает держать механизм в напряжении.
Перед покупкой нового элемента, стоит разобрать механизм и оценить состояние деталей. Если требуется полная замена, кроме маховика – такой комплект стоит около 3000 рублей. Помните, что при замене механизма необходимо будет также правильно подтянуть тросик, чтобы элемент работал корректно.

Сцепление выходит из строя зачастую у автолюбителей с агрессивным типом вождения. Чтобы продлить время работы механизма достаточно соблюдать несколько правил:

• Трогаться плавно;
• Не держать педаль в полунажатом состоянии;
• Не буксовать на автомобиле;
• Не включать и не выключать передачу под нагрузкой;
• Не буксировать тяжелые прицепы или автомобили;
• Не переключаться с перегазовкой.

Также стоит вовремя заниматься регулировкой, так как в случае неправильной работы схема меняется. Может идти повышенная нагрузка на диск, он начнет гореть и после этого появляются более серьезные проблемы. Старайтесь чувствовать свой автомобиль, вовремя реагируйте на некорректную работу сцепления и занимайтесь его обслуживанием. Тогда оно будет служить вам дольше.
