Как поставить поршень в тормозной цилиндр (7 видео)

а то вот снял его, с трудом, а обратно вообще не могу запихать.

Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Его основной элемент — стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25–1,65 мм. Упорные кольца (по 2 на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок поршни сдвигают упорные кольца на величину износа. В случае повреждения зеркала цилиндра из-за механических примесей в тормозной жидкости или коррозии (наличие воды в тормозной жидкости) кольца могут «закиснуть» в цилиндре, и один поршень (или даже оба) потеряют подвижность

и вообще, пробовал метод поставить одну колодку в суппорт, а потом лопаткой нажимая на поршень и опираясь на диск — не вышло, не лезет.

купи новый цилиндр, ибо твои папа с мамой желают тебе долгой и счастливой жизни, и прекрати заниматся херней там где это влияет на безопасность ( порой не тока твою, но и окружающих) цена вопроса

Содержание

Замена поршня суппорта
Замена поршня тормозного суппорта
Поршень тормозного суппорта и другие элементы устройства
Поршень суппорта тормозного и другие элементы системы
Устройство суппорта переднего тормоза и заднего
Целостность защиты тормозного суппорта – залог безопасности
Замена пыльника – пробуем сделать самостоятельно
Собираем систему правильно
📽️ Видео

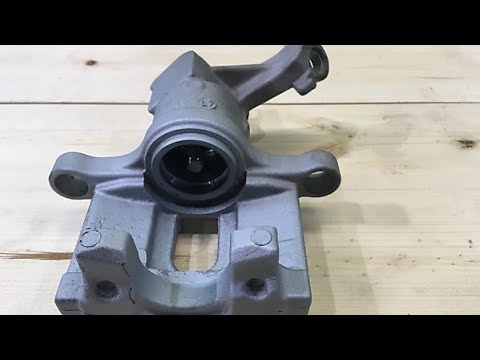

Видео:Как Просто Установить Пыльник на Тормозной Суппорт/ Как Достать Оба тормозных Поршня из СуппортаСкачать

Замена поршня суппорта

Замена поршня суппорта на реальном примере с фото и видео. Замена поршня суппорта не является сложной процедурой, но требует правильного подбора смазок и аккуратности.

Тормозной суппорт является надёжным и долговечным механизмом. Если регулярно следить за состоянием пыльников и периодически проводить профилактику, тогда суппорт прослужит очень и очень долго.

Также очень важно производить эту профилактику правильно и пользоваться правильными смазками. Но как показывает практика, автовладельцы по неопытности смазывают суппорта совершенно не теми смазками, которые приводят к заклиниванию поршня и направляющих, а также к разрушению пыльников.

В конце увидите, к чему может привести вовремя не замеченный изношенный пыльник поршня суппорта.

Чтобы в будущем не тратить довольно не малые деньги на замену поршня суппорта, необходимо всегда выполнять эти не сложные условия:

Замена тормозной жидкости каждые 2-3 года. Тормозная жидкость очень гигроскопична и поэтому впитывает в себя много влаги. Через два года влага в тормозной жидкости достигает значений, при которых начинается коррозия тормозной системы, в том числе и поршня.
Регулярно смазывать поршень суппорта и направляющие правильными смазками. Чем смазывать суппорт подробно изложено на этой странице. Как смазывать суппорт можно посмотреть на примере этой статьи
Если обнаружено разбухание или разрушение пыльника, тогда необходимо в срочном порядке произвести замену пыльников, чтобы избежать коррозии поршня. Как это сделать показано на странице Ремонт суппорта своими руками

Но если эти моменты упущены и поршень уже пришёл в негодность, тогда остается только его замена.

Видео:Как надеть пыльник тормозного цилиндра, простой и эффективный способ.Скачать

Замена поршня тормозного суппорта

Для работы нам понадобятся следующие инструменты и материалы:

Набор ключей для демонтажа суппорта с автомобиля. Как это сделать, описано здесь
Ремкомплект, состоящий из поршня, уплотнительной манжеты и пыльников

Этот комплект для ремонта переднего суппорта обошелся в 330 грн. Комплект без поршня обойдётся в 100 грн. Обратите внимание, что, допустим, на Лачетти хэтчбек предлагают поршень 48 мм, хотя по факту там обычно стоит поршень 54 мм, как и на седане с универсалом!

Читайте также: В цилиндре под поршнем находится газ поршень начинают

Также в комплекте имеется смазка, но я ей не пользуюсь, а пользуюсь проверенными материалами.

Смазка для поршня суппорта
Смазка для направляющих суппорта
Смазка для направляющих колодок
Небольшой полиэтиленовый пакет
Чистая ветошь
Какой-нибудь очиститель

Под крышку тормозного бачка подкладываем пакет, чтобы при отключении тормозного шланга жидкость сильно не уходила

Демонтируем суппорт с автомобиля. Как это сделать, показано по ссылкам выше.

Через отверстие, где был прикручен тормозной шланг, выдавливаем или выбиваем поршень из цилиндра. Если есть компрессор, тогда можно подать воздух через это отверстие и поршень выйдет

Хорошо вымываем цилиндр суппорта и добросовестно вычищаем пазы установки манжеты и пыльника

Поршень был на столько в плохом состоянии, что работал с перекосом, и это можно увидеть по потёртостям на стенках цилиндра

Если перекос был очень долго, тогда, возможно, заменой только лишь поршня уже не обойтись, а придётся заменить колодки и вероятно тормозной диск, чтобы новый поршень не принял положение перекоса из-за криво изношенных колодок и диска.

Вот такой красавец отправляется в металлолом

А вот он со своим наследником, за которым будут следить лучше, чтобы больше такого не повторилось

Смазываем смазкой для поршня посадочные места манжеты и пыльника на цилиндре суппорта. Также смазываем ей саму манжету и устанавливаем на своё место

Теперь смазываем сам поршень

Одеваем сзади на поршень пыльник, но ту часть пыльника, которая вставляется в паз цилиндра, оставляем немного свисать

Теперь вставляем пыльник в паз и сразу же вставляем поршень. Можно помочь себе отвёрткой в тех местах, где пыльник не попал в паз. Только аккуратно, чтобы не порвать пыльник! К слову сказать, он вставляется довольно легко, когда там всё смазано

Теперь под пыльник наносим ещё этой же смазки. Это удобно сделать, если выдавить смазку в шприц и шприцем нанести под пыльник

Утапливаем поршень и лишняя смазка вылезет из под пыльника. Значит воздуха там осталось минимально и у поршня меньше шансов быть подверженным коррозии.

Теперь тщательно вычищаем посадочные места направляющих и их пыльников

Всё вытираем и высушиваем. Также поступаем с направляющими колодок

Теперь самое главное! В виду своеобразного крепления пыльников направляющих на передних суппортах, не стоит сразу после чистки устанавливать пыльники!

Необходимо сначала смазать всё внутри. Для этого выдавливаем смазку для направляющих и при помощи направляющей равномерно распределяем её внутри

Если мы сделаем наоборот, то при установке направляющей, пыльник снимет с неё всю смазку!

Теперь можно установить пыльники и нижнюю направляющую на свои места

Устанавливаем это всё дело на своё место и смазываем торцы и заднюю часть колодки высокотемпературной смазкой

Устанавливаем колодки на место. Смазку кладите тонким слоем, чтобы она не попала на рабочую поверхность колодок и тормозной диск!

Смазываем верхнюю направляющую и устанавливаем её вместе с цилиндром на место

Прикручиваем торм озной ш ланг, не забыв поменять медные уплотнительные шайбы или хотя бы проходим по ним напильником перед установкой. Откручиваем крышку бачка и убираем пакет. Откручиваем прокачной штуцер и ждём, пока не пойдёт из него тормозная жидкость.

К слову сказать, я не устанавливал новый штуцер из ремкомплекта, а оставил старый, так как новый штуцер оказался под ключ на 11 мм, а также его грани мне не внушили доверия.

Жидкость вытеснит из цилиндра воздух и после этого штуцер можно закрутить.

Желательно после этого кого-то попросить несколько раз накачать педаль тормоза и немного прокачать тормоза. Если не знаете, как это делается, то посмотрите на этой странице.

Внимание! Не забудьте перед выездом нажать несколько раз на педаль тормоза, чтобы поршень занял своё рабочее положение!

Читайте также: Компрессия в цилиндрах двигателя 2107 двигатель

На этом замена поршня суппорта окончена.

На последок выложу несколько фото, которые предоставил один из наших уважаемых участников сообщества. Что будет, если не следить за состоянием суппорта…

Во время не замеченный изношенный пыльник и отсутствие смазки привели к ужасной коррозии поршня

Вследствие чего поршень заклинил и тормозная система на этом колесе не работала.

Что привело к полному ремонту суппорта

И замене тормозного диска…

Берегите себя и свой автомобиль!

Вот видео всего этого процесса на примере заднего колеса

С вопросами и дополнениями милости прошу в комментарии ниже.

Видео:Замена поршня тормозного цилиндра своими рукамиСкачать

Поршень тормозного суппорта и другие элементы устройства

При поломке тормозной системы автовладелец сразу проверяет поршень тормозного суппорта и примыкающие к нему узлы. Это оправдано, потому что это устройство влияет на безопасность эксплуатации автомобиля и в конечном итоге на сохранение здоровья и жизни людей. Но что еще мы знаем о суппортах и их эксплуатации?

Видео:Замена пыльника на суппортаСкачать

Поршень суппорта тормозного и другие элементы системы

Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок. Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях. Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.

На других деталях суппорта происходит рассеивание и отвод тепла, благодаря чему значение температуры гораздо ниже, однако ее показатель держится на минимальном уровне в 150 градусов. В таких условиях решающее значение имеет смазка для суппорта тормозов. Кроме того, на узлы и детали суппорта постоянно воздействуют вода и соли, появляющиеся на дорожном покрытии.

Поэтому применяемая смазка должна обладать высокотемпературной устойчивостью, быть стойкой к химическому воздействию тормозной жидкости, она не должна плавиться, растворяться в воде.

Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности. Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания. В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.

Видео:Замена тормозных цилиндров суппорта на ВАЗ 2101 2107Скачать

Устройство суппорта переднего тормоза и заднего

Конструкция и устройство суппорта переднего тормоза представляет собой открытый агрегат, позволяющий его эффективно охлаждать во время движения. В его состав входит диск, закрепляемый на ступице колеса, и сам суппорт. В гнездах размещаются цилиндры, установленные в определенном положении при помощи специальных фиксаторов. Внутри цилиндров установлены поршни, уплотненные резиновыми кольцами.

Для того чтобы защитить внутреннюю полость от пыли и грязи, устанавливается пыльник направляющей тормозного суппорта. Во внешнем цилиндре располагается специальный клапан, с помощью которого удаляется лишний воздух. Давление жидкости дает возможность поршням, выдвигающимся из цилиндров, прижимать к диску колодки. При процессе обратного растормаживания поршни возвращаются в свое первоначальное положение с помощью упругих колец.

Устройство заднего тормозного суппорта имеет более сложную конструкцию из-за наличия дополнительного механизма ручника. Таким образом, тормозная система задних колес может работать от двух приводов – обычного гидравлического и механического, обеспечивающего дополнительную работу стояночного тормоза.

Видео:Как утопить поршень заднего суппорта: без тисков и съёмников!Скачать

Целостность защиты тормозного суппорта – залог безопасности

Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.

Читайте также: Главный цилиндр тормозной системы ваз 2106

Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще. Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.

Видео:как правильно вдавить поршень при замене передних тормозных колодокСкачать

Замена пыльника – пробуем сделать самостоятельно

В каком же порядке подобраться к пыльнику и заменить его? Снимаем с суппорта колпачок, который защищает головку направляющей (ее также называют «пальцем»). Берем подходящий шестигранник, выворачиваем ее и достаем. Теперь нам доступен сам пыльник, снимаем и его. Если под ним имеется грязь, ее нужно хорошенько вымыть, причем желательно не только с видимой части поверхности суппорта. Если есть возможность, то вдавите поршень, обычно для этого используется специальный инструмент. Это позволит исключить порчу системы внутри, где песок будет царапать внутреннюю поверхность суппорта и внешнюю поршня.

Если на промываемых местах вы обнаружили ржавчину, ее нужно восстановить специальными жидкостями, ни в коем случае не оставляйте ее при установке нового пыльника, это очень скоро приведет к неполадкам.

Когда вы все хорошо промыли, можно вернуть поршень на привычное место и проверить его ход. Если он ходит теперь плавно, а внутри не скрежещет песок, то вы добились своего, можно ставить пыльник и собирать систему. Но раз уж вы оказались под машиной и заглянули в суппорт, то можно снять его и проверить полностью на наличие дефектов. Для этого следует отсоединить его от шланга с тормозной жидкостью, при этом пережав его, чтобы не стекла вся жидкость из бачка, если вам не хочется пока что менять ее полностью и заниматься прокачкой.

Пережмите шланг хомутом и откручивайте болт, который крепит шланг к суппорту. Предварительно подставьте емкость для тормозной жидкости. Теперь, когда последние капли упали, можно снять суппорт, который закреплен в направляющей. Чтобы дальше рассмотреть его, нужно выдавливать поршень. Делается это с помощью тисов. Приступаем к цилиндру, его поверхность можно промыть и вытереть. Осматриваем теперь поршень, на его поверхности не должно быть ржавчины или вмятин.

Видео:Как вдавить тормозной цилиндрСкачать

Собираем систему правильно

Когда все проверено, можно собирать детали на место, предварительно просмотрев новый комплект пыльника и резинок на наличие дефектов. Если резинки не нужны, то можно их оставить до лучших времен. А если у вас и вовсе нет такого ремкомплекта именно для вашего автомобиля, а собрать систему нужно срочно, то для некоторых импортных моделей подходят пыльники от машин советского автопрома, например, от Газели. Это, как правило, получается дешевле, и они всегда есть в продаже.

Дело остается за малым, смазываем поршень и цилиндр, располагаем пыльник на дне поршня (это его задняя часть). Теперь загоняем поршень в цилиндр, делается это плавно, можно немного прокручивать для равномерности проталкивания, чтобы его не заклинило. Проверяем равномерность расположения пыльника. Теперь нужно все смазать, будьте внимательны при покупке средства, это не должен быть чистый силикон, также в нем не должен содержаться металл, он погубит резиновые элементы.

Собрав систему, насаживаем суппорт на «палец», опускаем его, вдавив поршень. Тут следует обязательно придерживать колодки сжатыми вместе, чтобы не порвать новый пыльник, чего вы не увидите сразу и будете собирать грязь на протяжении долгого времени, пока опять что-то не начнет барахлить. Теперь «палец» закручивается, ставится колпачок, приделывается тормозной шланг, прокачиваем тормоза. Все готово!
