Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Видео:Установка впускного коллектора 16v на ваз 2109Скачать

Процесс снятия впускного коллектора

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

Открутив хомут, отключаем трубку вакуумного усилителя тормозов

При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла

Откручиваем катушки зажигания и ресивер

Откручиваем болты крепления коллектора к головке блока

Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Видео:Снятие коллектора. Снятие форсунок Ваз2110 16клСкачать

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Видео:ваз 2114 16 клапанный, как снять/одеть впускной коллекторСкачать

Впускной коллектор двигателя 21124 (1,6i) — снятие, установка, замена ВАЗ-2110

Впускной коллектор двигателя демонтируем для проверки форсунок при необходимости снятия топливной рампы, а также в других случаях при ремонте двигателя.

Видео:ВАЗ 2112. Выпускной коллектор. Разборка.Скачать

Снятие

1. Снимаем с автомобиля дроссельный узел.

Рекомендация. Дроссельный узел можно снять, не отсоединяя шлангов. Достаточно отсоединить его от фланца впускного коллектора.

2. Отсоединяем трос привода дроссельной заслонки от впускного коллектора (см. п. 5 и 6 «Дроссельная заслонка — замена троса привода»).

3. Отсоединяем разъемы жгутов проводов от катушек зажигания (см. п. 2 и 3 «Катушки зажигания двигателя ВАЗ 21124 (1,6i) — проверка и замена»).

4. Отсоединяем разъем жгута проводов от датчика положения коленчатого вала (см. п. «Датчик положения коленвала (ДПКВ) — снятие, проверка, замена»).

5. Отсоединяем разъем жгута проводов от датчика положения распределительного вала (см. п. 2 «Датчик положения распредвала (ДПРВ) — снятие, проверка, замена»).

6. Отсоединяем разъем жгута проводов от клапана продувки адсорбера.

7. Снимаем жгут проводов с впускного коллектора и отводим его в сторону.

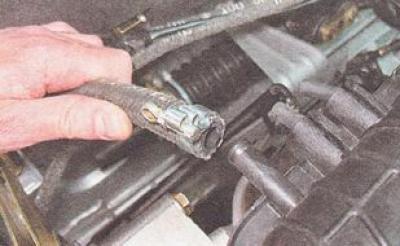

8. Ослабив затяжку хомута, снимаем с патрубка впускного коллектора шланг вакуумного усилителя тормозов.

Читайте также: Клапан ecas volvo fh

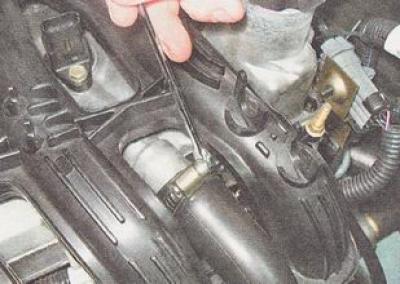

9. Ключом на 8 мм ослабляем затяжку хомута, крепящего шланг системы вентиляции картера двигателя.

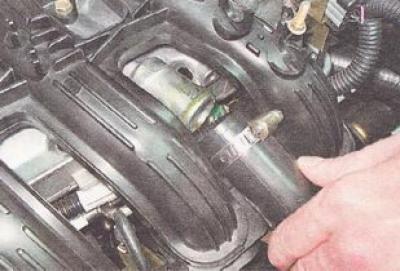

10. Снимаем шланг с патрубка крышки головки блока цилиндров.

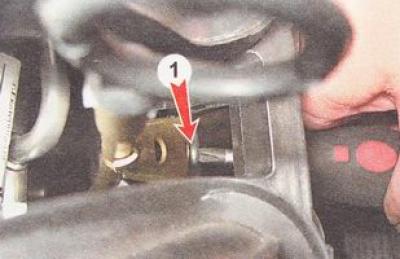

11. Крестовой отверткой отворачиваем саморез (1) крепления направляющей трубки указателя уровня масла.

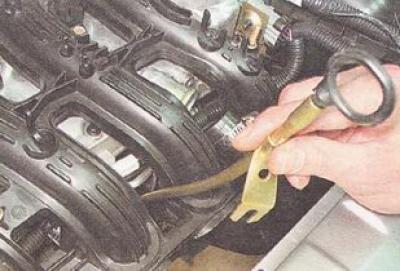

12. Вынимаем направляющую трубку вместе с щупом указателем уровня масла из блока цилиндров и снимаем ее.

13. Ключом на 10 мм отворачиваем две гайки (1) крепления впускного модуля к крышке головки блока цилиндров и три болта (2) крепления катушек зажигания первого, второго и третьего цилиндров.

14. Снимаем катушки зажигания первого, второго и третьего цилиндров (см. п. 2-4, 8 и 9 «Катушки зажигания двигателя ВАЗ 21124 (1,6i) — проверка и замена»).

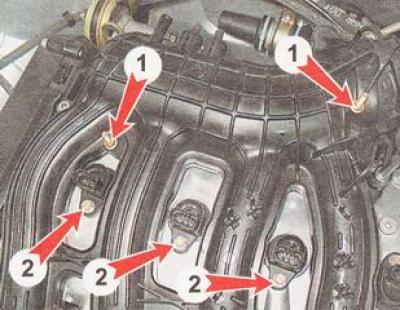

15. Торцовым ключом на 13 мм отворачиваем три гайки (2) и два болта (1) крепления впускного коллектора к боковой поверхности головки блока цилиндров.

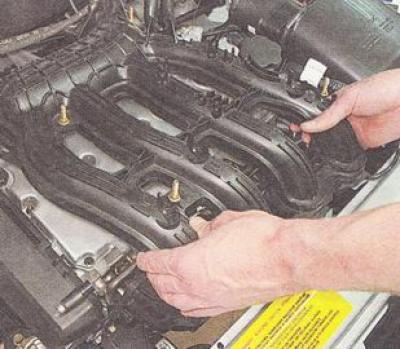

16. Сдвинув вперед, снимаем впускной коллектор.

Видео:Снятие ресивера и форсунок на 16кл приора. Меняем ремкомплект и уплотнительные кольца.Скачать

Установка

Устанавливаем на автомобиль впускной коллектор и все снятые детали в обратной последовательности. Поврежденные уплотнительные кольца впускного коллектора заменяем (см. фото «Впускной коллектор двигателя ВАЗ 21124 (l,6i)» поз. 1 и 3).

Видео:снятие рампы ваз 16 клапанов не снимая коллектораСкачать

Впускной коллектор двигателя 21124 (1,6i) — снятие, установка, замена

Впускной коллектор двигателя демонтируем для проверки форсунок при необходимости снятия топливной рампы, а также в других случаях при ремонте двигателя.

Видео:Самый простой и быстрый способ снятия ресивера (впускного коллектора) калина 1.4 16 клапанов. 11194Скачать

Снятие

1. Снимаем с автомобиля дроссельный узел.

Рекомендация. Дроссельный узел можно снять, не отсоединяя шлангов. Достаточно отсоединить его от фланца впускного коллектора.

2. Отсоединяем трос привода дроссельной заслонки от впускного коллектора (см. п. 5 и 6 «Дроссельная заслонка — замена троса привода»).

3. Отсоединяем разъемы жгутов проводов от катушек зажигания (см. п. 2 и 3 «Катушки зажигания двигателя ВАЗ 21124 (1,6i) — проверка и замена»).

4. Отсоединяем разъем жгута проводов от датчика положения коленчатого вала (см. п. «Датчик положения коленвала (ДПКВ) — снятие, проверка, замена»).

5. Отсоединяем разъем жгута проводов от датчика положения распределительного вала (см. п. 2 «Датчик положения распредвала (ДПРВ) — снятие, проверка, замена»).

6. Отсоединяем разъем жгута проводов от клапана продувки адсорбера.

7. Снимаем жгут проводов с впускного коллектора и отводим его в сторону.

8. Ослабив затяжку хомута, снимаем с патрубка впускного коллектора шланг вакуумного усилителя тормозов.

9. Ключом на 8 мм ослабляем затяжку хомута, крепящего шланг системы вентиляции картера двигателя.

10. Снимаем шланг с патрубка крышки головки блока цилиндров.

11. Крестовой отверткой отворачиваем саморез (1) крепления направляющей трубки указателя уровня масла.

12. Вынимаем направляющую трубку вместе с щупом указателем уровня масла из блока цилиндров и снимаем ее.

13. Ключом на 10 мм отворачиваем две гайки (1) крепления впускного модуля к крышке головки блока цилиндров и три болта (2) крепления катушек зажигания первого, второго и третьего цилиндров.

14. Снимаем катушки зажигания первого, второго и третьего цилиндров (см. п. 2-4, 8 и 9 «Катушки зажигания двигателя ВАЗ 21124 (1,6i) — проверка и замена»).

15. Торцовым ключом на 13 мм отворачиваем три гайки (2) и два болта (1) крепления впускного коллектора к боковой поверхности головки блока цилиндров.

16. Сдвинув вперед, снимаем впускной коллектор.

Видео:ПОДСОС ВОЗДУХА - НАЙТИ БЕЗ ДЫМОГЕНЕРАТОРАСкачать

Установка

Устанавливаем на автомобиль впускной коллектор и все снятые детали в обратной последовательности. Поврежденные уплотнительные кольца впускного коллектора заменяем (см. фото «Впускной коллектор двигателя ВАЗ 21124 (l,6i)» поз. 1 и 3).

Читайте также: Клапан отсечной с электроприводом для пара

Видео:Как снять Коллектор - ВАЗ 2110 / 16 клап. / 1.5 и промыть Форсунки САМОМУ Полный Разбор ОТ А ДО ЯСкачать

Как снять впускной коллектор на ваз 2112 16 клапанов

Видео:КАК Установить выпускной, впускной коллектор, форсунки ДВС ВАЗ 2111 8 кл! Подробно ! injector repairСкачать

Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Видео:замена прокладки впуска ваз 2112Скачать

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Видео:снятие пластикового ресивера ВАЗ 2110 ПРИОРА без кондиционераСкачать

Процесс снятия впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

• Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

• Отключаем трос привода дросселя от впускного коллектора.
• Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.

• Разъединяем провода датчика положения распределительного вала.
• Отключаем жгут проводов от клапана продува абсорбера.
• Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.

• При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.

• Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
• Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Видео:Дергания,провалы ВАЗ2112 16 клапановСкачать

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Видео:ДВИГАТЕЛИ ВАЗ 21124 и ВАЗ 2112 16 КЛАПАННЫЕ ОСНОВНЫЕ ОТЛИЧИЯСкачать

Впускной коллектор ваз 2112 16 клапанов

Как снять впускной коллектор на ваз 2112 16 клапанов. Любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе.

Видео:ДВИГАТЕЛИ ВАЗ 21124 и ВАЗ 2112 16 КЛАПАННЫЕ ОСНОВНЫЕ ОТЛИЧИЯСкачать

Процесс снятия впускного коллектора

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

Открутив хомут, отключаем трубку вакуумного усилителя тормозов

Откручиваем хомут трубки вентиляции картерных газов

Открутив хомут вытягиваем трубку с посадочного места

При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла

Откручиваем катушки зажигания и ресивер

Откручиваем болты крепления коллектора к головке блока

Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Видео:Ваз 2110 замена прокладки коллектора и прокладки паука разборка сборкаСкачать

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Читайте также: Клапаны распределительные для воздуха

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Видео:Замена впускного коллектора ВАЗ приораСкачать

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Видео:Ресивер от ЛАДА XRAY 1.8л и Генератор КЗАТЕ 140А. На ВАЗ 2110 с Двигателем 21124 1.6 16V ВИД ИМЕЕТ.Скачать

Устройство

Хотя со стороны впускной коллектор кажется лишь трубопроводом специфической формы, на деле над его геометрией работает целая команда инженеров, рассчитывая сечение, длину и объем.

Плюс к этому в его состав входят:

• Дроссельная заслонка;
• Приточная камера;
• Воздушный фильтр;
• Впускной клапан;
• Камера нагнетания.

Для двигателей с распределенным впрыском топлива, во впускной коллектор дополнительно устанавливают инжекторы, из-за чего смешение топливных и воздушных масс происходит прямо в камере нагнетания.

Сам трубопровод может объединять от 2 до 12 каналов, в зависимости от количества цилиндров в блоке двигателя. При этом для 4-цилиндрового мотора иногда используется коллектор с тремя трубами.

Также стоит отметить, что большинство современных впускных коллекторов последние 5 лет изготавливают из специального высокотемпературного пластика, тогда как выпускной коллектор все еще может быть выполнен только из металла.

Видео:Демонтаж впускного коллектора на 16 клапанной КалинеСкачать

Замена прокладок впускного трубопровода двигателя ВАЗ-21124

Чтобы герметизировать стыки фланцев головки блока цилиндров и впускного коллектора, а также между фланцами дроссельного узла и впускного коллектора в пазы патрубков установлены уплотнительные кольца.

Если нарушены уплотнительные прокладки, двигатель работает неровно (троит). Также при подсосе воздуха через впускной коллектор могут возникать хлопки из выхлопной трубы, снижение мощности и как следствие, потребление большего количества топлива.

Снимаем коллектор самостоятельно

В основном, для ремонта либо же замены детали необходимо знать, как демонтировать впускной коллектор. В принципе, эта задача не трудная, и справиться с ней можно буквально за 10 минут. Находим топливный насос и убираем из него предохранитель, а затем запускаем мотор. Так упадет давление в системе, постепенно двигатель заглохнет. После этого можно отключить АКБ и снять декоративный кожух с мотора. Теперь следует убрать патрубки от воздушного фильтра и снять его. Затем следует отвинтить дроссельный узел, но не трогая крепежа заслонки. Вот вы добрались и до коллектора.

Далее, в случае отслоения квадратной трубки, необходимо просверлить в коллекторе два отверстия (диаметр сверла берется 4 мм) таким образом, чтобы через них можно было добраться до этой трубки. Затем в эти отверстия вкручиваем саморезы, фиксируя ее. Заслонки и клапан управления нельзя поменять отдельно или же отремонтировать, поэтому приходится покупать и устанавливать новую деталь целиком. Если причину поломки нашли в датчике, то вышедший из строя элемент нуждается в замене.

Lada Kalina из парка ЗР

Lada Kalina 2 из парка ЗР
Lada Kalina 2 из парка ЗР

Добровольцы есть?

Вооружившись теорией, отремонтируем систему впуска на редакционной Калине. Составной пластиковый тракт атмосферного бензинового мотора 1.6 (106 л.с.) подтекает по периметру колодцев для катушек зажигания. Видимо, это последствия частых тестов на гоночной трассе «Смоленское кольцо», в которых автомобиль и особенно его двигатель эксплуатировались на пределе своих возможностей.
