Разборка, контроль, ремонт и сборка главного и рабочего цилиндра сцепления

Видео:КАК ПРОВЕРИТЬ ГИДРО СЦЕПЛЕНИЕ. ПРОВАЛИВАЕТСЯ ПЕДАЛЬ СЦЕПЛЕНИЯСкачать

Главный цилиндр

Выверните пробку 3 (рис. 3-8), снимите защитный резиновый колпачок 7 и стопорное кольцо 8. Это позволит вынуть из корпуса цилиндра поршень 9, уплотнительное кольцо 10, плавающий поршень 11 с уплотнительным кольцом и возвратную пружину 12 поршня.

Рис. 3-8. Детали главного цилиндра:
1 — корпус; 2 — уплотнительная прокладка; 3 — пробка; 4 — прокладка; 5 — штуцер; 6 — стопорная шайба; 7 — колпачок; 8 — стопорное кольцо; 9 — поршень толкателя; 10 — уплотнительное кольцо; 11 — поршень главного цилиндра; 12 — пружинаю

Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Внутренний диаметр цилиндра должен быть в пределах 19,035-19,075 мм.

Проверьте состояние возвратной пружины поршня и замените ее, если она потеряла упругость.

Замените уплотнительные кольца. Проверьте защитный колпачок на заднем конце цилиндра и, если колпачок поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнители.

После проверки всех деталей соберите главный цилиндр в порядке, обратном разборке; при этом все детали цилиндра смазывайте тормозной жидкостью или жидкостью для консервации НГ-213.

Видео:Провалилась педаль сцепления, определяем поломку главный или рабочий цилиндр сцепленияСкачать

Рабочий цилиндр

Выверните пробку, снимите защитный резиновый колпачок 3 (рис. 3-9) вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.

Рис. 3-9. Детали цилиндра привода выключения сцепления (рабочего цилиндра):
1 — корпус; 2 — штуцер; 3 — колпачок; 4 -толкатель; 5 — уплотнительное кольцо; 6 — поршень; 7 — уплотнительное кольцо; 8 — тарелка; 9 — пружина; 10 — шайба; 11 — стопорное кольцо.

После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.

После проверки приступите к сборке (порядок — обратный разборке), смазывая детали тормозной жидкостью.

Видео:Регулировка сцепления ваз 2107 или любого задне приводного ВАЗа.Скачать

Проверка главного цилиндра привода сцепления на стенде

Видео:Пропало сцепление,на что сразу обратить внимание.Скачать

Проверка герметичности заднего уплотнительного кольца

Установите главный цилиндр на стенд (рис. 3-10), обеспечив при этом хорошее уплотнение между фланцем цилиндра и привалочной плоскостью стенда. Присоедините к цилиндру сосуд 2 с жидкостью для гидропривода. Откройте кран сжатого воздуха при отвернутом регулировочном винте 6, а затем медленно завертывайте регулировочный винт до выхода воздуха из сосуда 2.

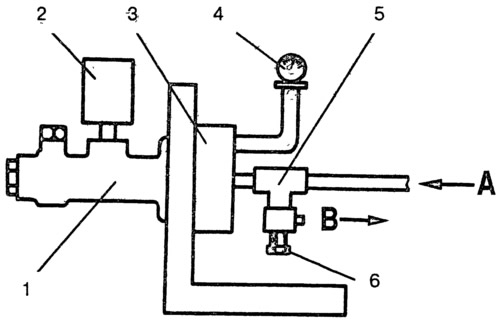

Рис. 3-10. Проверка герметичности заднего уплотнительного кольца:
1 — главный цилиндр; 2 — сосуд; 3 — переходник с уплотнителем; 4 — манометр; 5 — тройник; 6 — регулировочный винт; А — воздух от компрессора; В — выпуск воздуха.

Проверьте по манометру давление воздуха, которое должно быть в пределах 0,05-0,08 МПа (0,5-0Д кгс/см 2 ). При меньшем давлении замените заднее уплотнительное кольцо.

Видео:Провалилась педаль сцепления где искать причины?Скачать

Проверка герметичности переднего уплотнительного кольца

Установите главный цилиндр на стенд и соедините его с сосудом, заполненным жидкостью для гидропривода, и с манометрами (рис. 3-11).

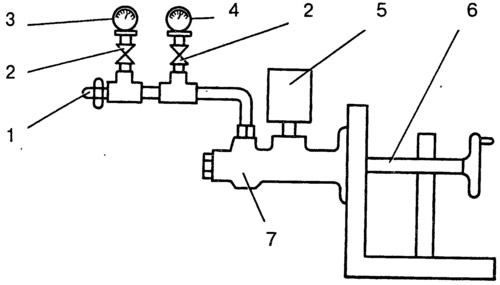

Рис. 3-11. Проверка герметичности переднего уплотнительного кольца:
1 — винт для прокачки; 2 — кран; 3 — манометр с ценой деления 0,2 МПа (2 кгс/см 2 ); 4 — манометр с ценой деления 0,005 МПа (0,05 кгс/см 2 ); 5 — сосуд; 6 — толкатель; 7 — главный цилиндр.

Читайте также: Зажим для установки поршней в цилиндры

Закройте кран манометра 3 и, передвигая толкатель главного цилиндра, обеспечьте стабильное давление 0,2 МПа (2 кгс/см 2 ).

При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным в течение 2 мин.

Закройте кран манометра 4 и откройте кран манометра 3. Передвигая толкатель, установите по манометру стабильное давление 10 МПа (100 кгс/см 2 ).

При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным не менее 2 мин. В противном случае переднее уплотнительное кольцо замените.

Видео:Прокачка сцепления, несколько способов.Скачать

Диагностика неисправностей сцепления ВАЗ 21213, 21214 (Нива)

Сцепление пробуксовывает (не полностью включается) При резком нажатии на педаль акселератора двигатель набирает обороты, но автомобиль почти не разгоняется (это особенно заметно при движении на подъем); может ощущаться запах перегретых фрикционных накладок; возрастает расход топлива

Неправильная регулировка привода сцепления (отсутствует свободный ход педали)

Отрегулируйте привод (см. Сцепление)

Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальник двигателя и/или коробки передач)

Сильный износ или пригорание фрикционных накладок ведомого диска

Замените ведомый диск в сборе

Снижение усилия диафрагменной пружины

Замените нажимной диск в сборе с кожухом («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Литол-24 или ШРУС-4

Засорено компенсационное отверстие главного цилиндра сцепления

Разберите главный цилиндр, промойте и очистите детали. Замените его уплотнения и жидкость в гидроприводе

Поршень главного цилиндра сцепления медленно возвращается в исходное положение из-за разбухания резиновых манжет

Замените манжеты или цилиндр в сборе. При подозрении на попадание бензина или других растворителей в жидкость гидропривода сцепления замените ее

Сцепление ведет (не полностью выключается) Затруднено переключение передач переднего хода, передача заднего хода включается с шумом

Неправильная регулировка привода сцепления (мал полный ход педали, увеличен ее свободный ход)

Отрегулируйте привод (см. Сцепление)

В систему гидропривода попал воздух (педаль «мягкая»)

Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените их манжеты или цилиндры в сборе

Деформирована вилка выключения сцепления

Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)

Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска

Проточите или замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

Перекос или коробление нажимного диска

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы свежую смазку Литол-24 или ШРУС-4

Ослабление заклепок соединительных пластин кожуха сцепления или диафрагменной пружины, поломка пластин

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Заклинил выжимной подшипник

Сцепление не выключается (педаль «проваливается»)

Читайте также: 306202443r renault цилиндр сцепления

Сильно деформирована или сломана вилка выключения сцепления

Воздух в системе гидропривода

Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените цилиндры в сборе

Сцепление не выключается (педаль «проваливается»). Кратковременно включить сцепление удается только резким нажатием на педаль

Сильный износ, дефекты зеркала главного цилиндра; грязь в цилиндре

Износ или дефект манжеты главного цилиндра

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку ШРУС-4 или Литол-24

Деформация ведомого диска

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Потеря упругости пружинных пластин ведомого диска

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Задиры на рабочих поверхностях маховика или нажимного диска

Проточите или замените маховик или кожух сцепления с нажимным диском в сборе («корзину» сцепления)

Дребезжание, стук или шум при включении сцепления

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Деформация ведомого диска

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Равномерный шум при выключенном сцеплении

Износ выжимного подшипника или отсутствие в нем смазки

Износ переднего подшипника первичного вала коробки передач (в торце коленчатого вала) или отсутствие в нем смазки

Не смазаны пластмассовые втулки педали

Смажьте втулки Литолом-24 или ШРУС-4

Сильно изношены пластмассовые втулки педали

Замените втулки, перед установкой смажьте их Литолом-24 или ШРУС-4

После отпускания педали сцепления она не возвращается в исходное положение

Воздух в системе гидропривода

Прокачайте систему, подтяните соединения

Потеряла упругость или сломана возвратная пружина педали и/или вилки сцепления

Видео:Ремонт главного цилиндра сцепления ,замена манжетов не снимая цилиндра с автомобиляСкачать

Проверка сцепления автомобиля Нива 21213

Предварительно проверить исправность сцепления на автомобиле Нива 21213 можно опытным способом без проведения замеров.

Подготовительные работы

Установите автомобиль на ровную площадку

Проверка сцепления автомобиля Нива 21213

— Запустите двигатель и установите частоту вращения к/вала 1500 об/мин

Устанавливаем нужную частоту оборотов, вытянув на себя рукоятку «подсоса».

— Выжмите педаль сцепления и включите первую передачу

— Нажмите на педаль тормоза

— Плавно отпускаем педаль сцепления, удерживая педаль тормоза

Если сцепление исправно, двигатель должен заглохнуть где-то на середине хода педали.

Если двигатель не заглох и пытается работать, либо глохнет в начале хода педали, необходимо провести проверку исправности деталей и регулировку привода сцепления. В случае если регулировка не помогает, придется производить замену сцепления или его цилиндров.

Примечания и дополнения

На автомобиле Нива 21213 установлен гидравлический привод сцепления. Его рабочий цилиндр закреплен на картере коробки передач. Педаль сцепления воздействует на главный цилиндр, соединенный шлангом с рабочим. Толкатель рабочего цилиндра перемещает вилку сцепления и включает, либо выключает его.

Видео:Как самому быстро проверить сцепление.Скачать

Неисправности сцепления и способы их устранения

Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальник двигателя и/или коробки передач)

Сильный износ или пригорание фрикционных накладок ведомого диска

Замените ведомый диск в сборе

Снижение усилия диафрагменной пружины

Замените нажимной диск в сборе с кожухом («корзину» сцепления)

Читайте также: Цилиндр двигателя 164 fml

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Литол-24 или ШРУС-4

Засорено компенсационное отверстие главного цилиндра сцепления

Разберите главный цилиндр, промойте и очистите детали. Замените его уплотнения и жидкость в гидроприводе

Поршень главного цилиндра сцепления медленно возвращается в исходное положение из-за разбухания резиновых манжет

Замените манжеты или цилиндр в сборе. При подозрении на попадание бензина или других растворителей в жидкость гидропривода сцепления замените ее

Неправильная регулировка привода сцепления (мал полный ход педали, увеличен ее свободный ход)

В систему гидропривода попал воздух (педаль «мягкая»)

Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените их манжеты или цилиндры в сборе

Деформирована вилка выключения сцепления

Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)

Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска

Проточите или замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

Перекос или коробление нажимного диска

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы свежую смазку Литол-24 или ШРУС-4

Ослабление заклепок соединительных пластин кожуха сцепления или диафрагменной пружины, поломка пластин

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Заклинил выжимной подшипник

Сильно деформирована или сломана вилка выключения сцепления

Воздух в системе гидропривода

Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените цилиндры в сборе

Сильный износ, дефекты зеркала главного цилиндра; грязь в цилиндре

Износ или дефект манжеты главного цилиндра

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку ШРУС-4 или Литол-24

Деформация ведомого диска

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Потеря упругости пружинных пластин ведомого диска

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Задиры на рабочих поверхностях маховика или нажимного диска

Проточите или замените маховик или кожух сцепления с нажимным диском в сборе («корзину» сцепления)

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Деформация ведомого диска

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Износ выжимного подшипника или отсутствие в нем смазки

Износ переднего подшипника первичного вала коробки передач (в торце коленчатого вала) или отсутствие в нем смазки

Не смазаны пластмассовые втулки педали

Смажьте втулки Литолом-24 или ШРУС-4

Сильно изношены пластмассовые втулки педали

Замените втулки, перед установкой смажьте их Литолом-24 или ШРУС-4

Воздух в системе гидропривода

Прокачайте систему, подтяните соединения

Потеряла упругость или сломана возвратная пружина педали и/или вилки сцепления
