Как проверить клапан холостого хода змз 406

Среди множества агрегатов, относящихся к транспорту, отдельного упоминания стоит регулятор холостого хода. Аппарат обеспечивает:

• выравнивание числа оборотов при работе двигателя без нагрузки;
• исключение колебаний давления поступающего в мотор окислителя при резких рывках дросселя;
• управление наполнением кислородом смеси на холостых оборотах;
• контролирует силу потока воздуха при прогреве двигателя на автозапуске.

Для российских инжекторных моторов серий ЗМЗ 4213, 405, 406, 409, устанавливаемых в автомобили УАЗ и ГАЗ, используется РХХ-60.

Видео:Что внутри регулятора холостого хода? НЕ ПРОМЫВАЙ пока не посмотришь или повредишь его!Скачать

Устройство РХХ-60

Функция регуляторов холостого хода в управлении свободным объемом участка воздуховода двигателя. Выполняется процедура клапаном оснащенным электроприводом. Контролирует его микропроцессорный блок управления агрегатами автомобиля, формирующий нужное количество импульсов для изменения положения поворотной заслонки. Всего ЭБУ предусматривает в отношении клапана 240 узловых позиций между его полным открытием и закрытием. Калибровка производится на специальном стенде для каждого из РХХ.

Регулятор холостого хода расположен на линии поступления атмосферного газа в обход заслонки управляемой дросселем. Когда она закрыта, двигатель снабжается кислородом именно через этот канал.

В момент включения стартера, регулятором холостого хода полностью открывается газовый канал. Когда двигатель запущен и уже прогрет, но еще не нагружен, клапан пропускает до 35–45 % воздушной смеси через обходные пути. При движениях дросселя РХХ регулирует объем кислорода, идущего в цилиндры, уменьшая и увеличивая его дополнительное количество.

Электропитание регулятор получает от бортовой сети. Электромагнитные обмотки начинают работу за счет их соединения с массой автомобиля через ЭБУ.

Видео:Как проверить трехконтактный РХХ. Два способа.Скачать

Технические характеристики и схема подключения

Характеристики регулятора холостого хода, используемого в Газелях, УАЗах и Волгах с двигателями серии 406:

• пропускная способность: 60 кг/ч;
• частота канала контроля обмоток: 125 Гц;
• питание: 6–18 В;
• индукция обмоток двигателя, контролирующего клапан при питании 100Гц:

К электронным системам двигателя аппарат соединяется по следующей схеме:

Средняя клемма контактного разъема общая. Первая используется для питания обмотки открытия, третья управляет закрытием клапана.

Видео:ЗМЗ 406 -409 УАЗ ПАТРИОТ ВОЛГА ГАЗЕЛЬ ДАТЧИК ХОЛОСТОГО ХОДАСкачать

Признаки неисправности регулятора и возможные причины

Есть несколько примет в работе двигателя, сигнализирующих о неполадках регулятора холостого хода:

Коды неисправностей можно получить соединив 10 и 12 контакт диагностического разъема, находящегося спереди под капотом. Количество вспышек лампочки Check Engine, которые начнут происходить после включения зажигания, и паузы между сериями, дадут искомые числа.

Расшифровка кодов в случае активности сигнализатора Check Engine:

Самыми относительно трудно обнаруживаемыми неисправностями становятся механические повреждения внутреннего устройства. При них, по электрической части все нормально, но подвижная шторка не реагирует на приходящие импульсы. Здесь проблемой может быть физический разлом магнитов или отрыв штока. Причиной служат экстремальные механические нагрузки при аварии или сильный удар по регулятору.

Какие бы похожие симптомы не обнаружились у машины, стоит вначале уточнить целостность соединительных линий и работоспособность датчиков ЭСУД.

Видео:ДТОЖ ЗМЗ 406.Значимость в системе управления двигателем.Скачать

Тестирование РХХ-60

Выяснить работоспособность электрической части регуляторов холостого хода достаточно просто. Сначала отсоединяют РХХ от интерфейсных проводов и воздуховодов двигателя автомобиля. На среднюю линию регулятора подводится плюс от аккумулятора. Минусом касаются поочередно до крайних вводов разъема. В рабочем устройстве, при соединении с одним контактом клапан полностью откроется, при касании другого — закроется.

Далее работоспособность проверяют мультиметром. Между каждым из крайних контактов и центральной линией должно быть сопротивление около 12 Ом. Также недопустимо короткое замыкание между любой из трех линий и корпусом регулятора. Сопротивление, в процессе проверки на КЗ, мультиметр определяет не менее 1 МОм.

Видео:РХХ 405 / регулировка холостого хода Газель 405Скачать

Аналоги от разных производителей

Регулятор холостого хода РХХ-60 для двигателей серий ЗМЗ-406, 4213, 405, 409 (оригинальный код 0280 140 545) выпускается многими производителями. Вот некоторые из них:

Видео:Не работает регулятор холостого хода Газель 33023Скачать

Процедура замены

1. Отсоединяем интерфейсный кабель от регулятора холостого хода.
2. Снимаем подходящие воздушные трубки, ослабив держащие их хомуты отверткой.
3. 10 ключом вывинчиваются пара болтов на креплении регулятора к корпусу двигателя.
4. Следом снимается хомут держащий устройство, и резиновое основание под ним.

Сборка производится в обратном порядке. Во избежание случайного ошибочного присоединения сторон регулятора к обходной системе воздухоснабжения, верхний вводной патрубок на РХХ-60 шире, чем нижний.

Видео:Как отрегулировать холостой ход змз 406-405 инжекторСкачать

Видео по теме

Видео:Быстрый способ проверки регулятора холостого хода.Скачать

Как работает регулятор холостого хода на 406 двигателе

Видео:Плавают обороты холостого хода? Полезные советы, почему плавают обороты?Скачать

Проверка неисправности Регулятора Холостого Хода на ЗМЗ 406, 405,409

Принцип работы РХХ

Если на вашем автомобиле стали появляться признаки повышенного или неравномерного холостого хода двигателя с непроизвольной его остановкой, а также вы стали подыгрывать педалью газа при заводке, то одной из причин, может быть неправильная работа Регулятора Холостого Хода(РХХ).
РХХ это обычный шаговый двигатель, состоящий из четырех обмоток, расположенных под прямым углом относительно друг друга и кольцевого магнита. Шаговый эл.мотор двигает(закрывает или открывает) запорный клапан(цилиндр), регулирующий подачу воздуха на впуске, минуя дроссельную заслонку по дополнительному каналу РХХ, и тем самым поддерживая необходимый холостой ход при пуске двигателя и его прогреве, а также при торможении или при включение дополнительных электрических приборов, которые могут вызвать просадку напряжения:кондиционер, фары и т.д.

Т.е. РХХ является обычным исполнительным механизмом, получающий необходимый управляемый сигнал от ЭБУ. Двигатель РХХ вращается на закрытие или, наоборот, открытие запорного клапана с заданным количеством шагов. ЭБУ считывает шаги от полностью закрытого запорного клапана до стопора.

Выявить неисправность РХХ диагностическим прибором не всегда представляется возможным, так как причина слишком высоких оборотов при пуске, или, наоборот, самопроизвольное глушение двигателя на холостых оборотах, может быть вызвана неисправностью, связанной с механической части РХХ. Червячная передача ротора двигателя может в каком то положении проскакивать и ЭБУ будет некорректно считывать количество шагов.

В РХХ находится, регулирующая поток воздуха, металлическая заслонка в виде цилиндра, которая, при загрязнении или повреждении, будет заедать или клинить, и это тоже вызовет некорректную работу всей электронной системы.

При пуске холодного двигателя, Электронный блок управления(ЭБУ) получает сигнал от Датчика массового расхода воздуха (ДМРВ) о количестве воздуха поступаемого в систему, сравнивает его с сигналом приходящим от Датчика температуры охлаждающей жидкости (ДТОЖ), и на основе этих данных, формирует сигнал и подает его на форсунки. Если, в этот момент, воздуха недостаточно для создания требуемой топливной смеси при заданных оборотах и температуре, то ЭБУ подает сигнал РХХ на большее открытие запорного клапана, и в камеру сгорания подается дополнительный воздух. Двигатель начинает работать на повышенных оборотах, поглощая больше топлива и воздуха.

: Если РХХ не исправен, то приходится держать педаль газа в нажатом состоянии, подавая дополнительное количество воздуха на впуск и, соответственно, еще больше бензина в топливную рампу, так как ЭБУ начинает принимать высокий сигнал с ДПДЗ.

Двигатель набрал необходимую температуру. ЭБУ принимает сигнал с ДТОЖ и ДМРВ и, определив прогрев двигателя, уменьшает подачу топлива на форсунки, и, естественно, подает сигнал на прикрытие клапана РХХ. На впуск поступает меньше топлива и воздуха — двигатель начинает работать на стабильных оборотах холостого хода.

В процессе движения автомобиля, ЭБУ принимает сигнал от Датчика положения дроссельной заслонки(ДПДЗ) об открытие или закрытие дроссельной заслонки, и проведя соответствующий анализ, принимая также сигнал от ДМРВ и ДТОЖ, регулирует подачу топлива и при необходимости закрывает или открывает РХХ на требуемое (заданное алгоритмом) количество шагов. Закрытие соответствует 1 шагу, а полностью открытый 255 шагов.

Надо понять главное: Двигатель РХХ не просто закрывает или открывает запорный клапан, а передвигается, с помощью червячной передачи, на определенное количество шагов, которые его обмоткам задает ЭБУ.

Проверка РХХ без применения диагностического прибора

При выключенном зажигании и снятие клеммы с аккумулятора(минус), в задней части РХХ отключаем его разъем(помечено красной стрелкой) и замеряем сопротивление обмоток РХХ с помощью обычного китайского мультиметра, поставив его на замер сопротивления. Сопротивление должно быть от 10 до 14 ОМ. Замеряем между средним выводом и правым, а затем с левым контактом.

Можно проверить РХХ, подав на его клеммы напряжение 12 вольт от аккумулятора. Средний будет плюс, а минусами, поочередно, левый и правый контакт. В зависимости от подачи минуса на крайнюю левую или правую клемму, РХХ должен полностью закрыться или открыться.

Если двигатель не вращается а гудит то, возможно он заклинил. Попробуйте его разобрать и хорошо промыть: бензином, жидкостью для промывки карбюратора или ВД.

На снятой с РХХ клеммы, заодно, проверьте подается ли на него питание. Для этого включите зажигание и замерьте напряжение между средним(2) выводом и массой. U=12v. Если напряжение отсутствует, или маленькое, то где-то есть ОБРЫВ.

Видео:Проблемы регулятора холостого хода Газель РХХСкачать

Проверка РХХ-60 на работоспособность

• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 3 РХХ минус. Заслонка РХХ должна полностью открыться.
• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 1 РХХ минус. Заслонка РХХ должна полностью закрыться.

Проверка регулятора холостого хода РХХ-60 с помощью Мультиметра

1. Проверьте сопротивление обмоток РХХ. Сопротивление между контактами 1-2 и 2-3. Сопротивление должно быть 12±1Ом
2. Проверьте на замыкание (Пробой) между обмотками РХХ и корпусом РХХ. Проверьте на замыкание между контактами 1, 2, 3 и корпусом.
3. Измерьте сопротивление между контаком 1 и корпусом, между контактом 2 и корпусом, между контактом 3 и корпусом. Оно должно быть не менее 1МОм.

Видео:Высокие обороты холостого хода.змз 406 инжектор. Решаем проблему! 👍Скачать

Как работает регулятор холостого хода на 406 двигателе

На двигателе ЗМЗ-4062 нет привычной, как в карбюраторе, системы холостого хода. Функцию каналов и жиклера холостого хода выполняет микропроцессорный блок управления с помощью форсунок топливоподачи и регулятора добавочного воздуха.

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Видео:РХХ. Признаки неисправности регулятора холостого ходаСкачать

Купить регулятор холостого хода на Газ Волга оригинальную автозапчасть или ее аналоги

Чтобы купить ”клапан холостого хода Газ Волга ” на онлайн площадке по продаже автозапчастей АвтоПро, Вам необходимо последовательно выполнить следующие шаги:

• кликните по устраивающему Вас предложению продавца по покупке запчасти, – Вы попадете на новую страницу с описанием продавца;
• свяжитесь с продавцом напрямую и уточните соответствие кода автозапчасти и ее производителя, например: ”регулятор холостого хода Волга , с объёмами двигателя: ”, а также наличие запчасти на складе.

Цены на б.у. Газ Волга регулятор холостого хода и стоимость новой запчасти

Вы можете ознакомиться с реальными розничными и оптовыми ценами на ”датчик холостого хода Газ Волга 2004, 2005, 2006, 2007, 2008, 2009 годов выпуска” от продавцов на Avto.Pro. Диапазон цен на интересующую Вас автомобильную запчасть – от 1529,98 RUR до 3366,58 RUR, и ее предлагают купить 50 продавцов из следующих городов: Москва, Сестрорецк, Нижний Новгород, Краснодар, Санкт-Петербург, Казань. Перед покупкой спросите подробнее о комплектующей ”РХХ Газ Волга ” у продавца, а также о доставке в Ваш населенный пункт.

Видео:Нет холостого хода ЗМЗ 406. Причина.Скачать

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Неисправный регулятор заменяем.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Видео:Чистка регулятора холостого ходаСкачать

Волга газ 31105 проверка и замена регулятора холостого хода двигатель змз 406

. отсоединяем жгута колодку проводов системы управления двигателем от холостого регулятора хода. При включенном зажигании измеряем вольтметром напряжение на выводе «2» колодки жгута регулятора проводов холостого хода («минусовой» щуп подсоединяем воль двигателя). На выводе должно напряжение быть +12 В, в противном случае — неисправность в цепи холостого регулятора хода.

Омметром измеряем сопротивление обмоток двух регулятора холостого хода (для подсоединяем чего один щуп прибора к центральному регулятора выводу холостого хода, а другой — поочередно к исправного). У крайним регулятора холостого хода сопротивление обмотки каждой должно быть 10-14 Ом. Для снятия холостого регулятора хода.

. отверткой ослабляем хомут.

. и шланг снимаем с патрубка регулятора холостого хода.

ослабляем Отверткой хомут крепления гофрированного шланга холостого регулятора хода.

Ключом «на 10» отворачиваем два крепления болта регулятора холостого хода к ресиверу.

нижний Вынув патрубок регулятора холостого хода из шланга гофрированного, снимаем регулятор в сборе с кронштейном. регулятора с Снимаем холостого хода хомут и резиновое Соединяем.

кольцо центральный вывод регулятора холостого плюсом с «хода» аккумуляторной батареи, а крайние выводы холостого регулятора хода — поочередно с «минусом». В одном клапан случае регулятора холостого хода должен открыться полностью, а в другом закрыться. Если обмотки холостого регулятора хода целы, а регулятор не работает — «клапан» закис. Попытаться восстановить подвижность клапана залив можно внутрь регулятора керосин или типа жидкость WD-40. Неисправный регулятора холостого хода При. заменяем необходимости надеваем на новый регулятор хода холостого резиновое кольцо и хомут. Устанавливаем холостого регулятор хода в последовательности, обратной снятию. этом При.

Видео:переделка регулятора холостого хода на змз 406 своиме рукамиСкачать

Как убавить обороты холостого хода на инжекторе ЗМЗ 406

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Видео:Настройка регулятора ХХ на ЗМЗ, УМЗ.Скачать

Назначение и принцип действия

В этой статье описан регулятор холостого хода. Приведено его устройство, назначение, принцип работы. Рассмотрена конструкция регулятора холостого хода РХХ-60. Подробно описаны неиспраности РХХ. Описано, как можно проверить регулятор холостого хода. Изложена последовательность замены регулятора холостого хода.
Регулятор холостого хода РХХ-60 – представляет собой двухобмоточный поворотныйсоленоид со щелевым проходным отверстием, сечение которого изменяется по программе электронного блока управления. Подключение регулятора к жгуту проводов осуществляется с помощью трехконтактной розетки с защелкой.

Назначение РХХ состоит в выполнении следующих основных функций:

• автоматический запуск и прогрев двигателя на холостом ходу;
• стабилизация минимальных оборотов холостого хода;
• управление цикловым наполнением воздуха на частичных нагрузках;
• демпфирование воздушного потока при резком открытии и закрытии дроссельной заслонки.

Принцип действия регулятора холостого хода заключается в регулировании сечения проходного канала воздуха холостого хода при воздействии электрического сигнала на проволочную обмотку регулятора холостого хода.

От электронного блока управления (ЭБУ) подается элекрический ток на обмотку статора РХХ, который взаимодействуя с постоянным магнитным полем ротора, формирует импульс управления различной скважности с частотой 125 Гц. При этом ротор вместе с клапаном поворачивается на заданный угол и изменяет проходное сечение обходного канала, через который всасываемый воздух попадает в задроссельное пространство, минуя дроссельную заслонку. В результате двигатель снабжается воздухом на холостом ходу при закрытой дроссельной заслонке.

Степень открытия регулятора холостого хода изменяется от полного открытия (240 шагов) на запуске двигателя до полного закрытия в режиме ЭПХХ, на холостом ходу регулятор открыт примерно на 85…100 шагов (35…45%) для прогретого двигателя.

Электропитание электромагнитных обмоток регулятора холостого хода, РХХ-60 осуществляется от бортовой сети через главное реле, а включение обмоток производится путем замыкания их на массу через силовые каналы блока управления.

Видео:ГАЗЕЛЬ РХХ ЗАМЕР СОПРОТИВЛЕНИЯ СРАВНЕНИЕ НОВОГО И СТАРОГОСкачать

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

• рабочий элемент — реостат;
• номинальный ток, А — 0,15;
• рабочий диапазон, кгс/см 2 – 0–6;
• сопротивление при отсутствии давления, Ом — 159–173;

Конструкция датчика давления ММ358 состоит из:

Основу конструкции датчика составляет реостат

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Датчик давления масла работает в паре с указателем, расположенным на приборной панели

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Видео:Неровная работа 406 мотора ГАЗ Волга 3110. Найдена причинаСкачать

Описание

Регулятор холостого хода Metalpart для автомобилей ГАЗ, ПАЗ, УАЗ с двигателями ЗМЗ-405, -406, -409, -5231, -52342, УМЗ-4213, -4216 Евро 2, Евро 3

Преимущества Регуляторов холостого хода MetalPart:

* для увеличения ресурса Регулятора холостого хода применен подшипник закрытого типа на роторе;

* новая технология изготовления шагового двигателя гарантирует высокую точность работы.

Регуляторы холостого хода MetalPart поставляются в индивидуальной упаковке по 1 штуке. Гарантийный срок составляет 12 (двенадцать) месяцев с даты продажи.

Регулятор холостого хода дв.4213, 409 УАЗ, 406 ГАЗ (РХХ-60)** “MetalPart” / MP-406-1147051-02

• артикул MP-406-1147051-02;
• есть в наличии и доступен для покупки;
• цена по состоянию на 05.03.21 — 2 039 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

нет сообщений на этот товар

Видео:К 151.Особенность системы холостого хода карбюратора.Скачать

Симптомы выхода из строя датчика положения дроссельной заслонки

Независимо от типа датчика, определить его неисправность можно по следующим признакам:

Нажатие на педаль акселератора приводит к тому, что двигатель перегазовывает или глохнет;

• Мотор работает нестабильно и глохнет на холостом ходу;
• Снижение динамики двигателя, особенно на низких передачах;
• Повысился расход топлива;
• Мотор самопроизвольно глохнет на нейтральной передаче.

Если на автомобиле проявляются перечисленные выше неисправности и горит лампочка Check Engine, велика вероятность, что вышел из строя именно датчик положения дроссельной заслонки. При этом важно отметить, лампочка «Проверьте двигатель» включается при неисправности датчика положения дроссельной заслонки не на всех автомобилях.

Видео:Как определить ошибки, и устранить их на ЗМЗ 406!Скачать

Самые частые поломки

Наиболее распространенные неисправности датчика холостого хода:

• Обрыв питания. Обычно это случается из-за неисправностей электропроводки или окислившихся электрических контактов. Такую проблему достаточно трудно диагностировать из-за ее непостоянства.
• Неисправность штока из-за загрязнений.
• Неисправность электрического двигателя.
• Износ уплотнительного кольца круглого сечения.

Изнашивание штока. Движение шторки правильно функционирующего регулятора холостого хода должно происходить без закусываний и проскальзывания в зубчато-винтовой передаче. Чтобы оценить состояние штока и зубчато-винтовой передачи, необходимо понять, как разобрать регулятор холостого хода.

Загрязнение штока — самая распространенная неисправность. Во время использования прибора в районе дроссельной заслонки копится грязь. Если чистка данной детали проводилась давно, вполне возможно, что проблемы с РХХ возникли именно из-за нагара на штоке. Для проверки РХХ требуется снять с дроссельного узла. Для обработки подойдет очиститель карбюратора.

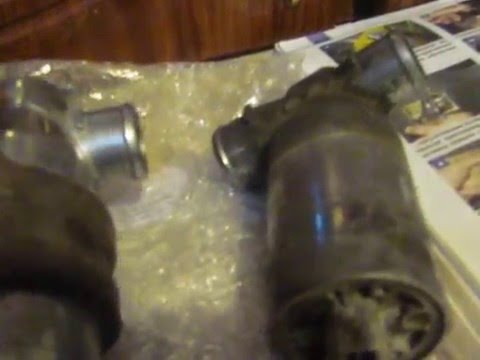

Если нагара на штоке слишком много, это может быть опасно. Из-за этого увеличивается нагрузка на электрический двигатель, что в свою очередь может вывести из строя элементы системы управления РХХ, стоимость которого более четырехсот евро.

Расположение в силовых агрегатах ЗМЗ 405, 406, 409

В моторах ЗМЗ расположение обоих датчиков идентичное. Вы найдёте их в левой верхней части ГБЦ (если смотреть из салона) над выпускным коллектором. И если аварийный датчик сразу можно и не увидеть, то датчик давления масла идентифицируется моментально по бочкообразному корпусу.

Датчики давления и аварийного давления масла расположены в верхней левой части ГБЦ

Оба датчика вкручены в один раздвоенный штуцер (тройник), который ввернут в ГБЦ и соединён с одним из масляных каналов системы смазки. К датчикам подведены провода питания.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.

По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.

Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10

Фильтры

Фильтры нуждаются в периодической замене. Обычно интервал составляет 10 тыс. км. Однако, как показывает практика, иногда именно из-за забитого фильтра плавают обороты, когда авто работает на газу. Это касается как фильтра грубой очистки, так и фильтра тонкой очистки. В первом случае потребуется снять фильтр для разборки. Фильтры же тонкой очистки, как правило, неремонтопригодные и подлежат замене.

( 1 оценка, среднее 4 из 5 )

Как проверить датчик давления масла

Если у вас возникли подозрения по поводу работоспособности датчика давления — не поленитесь проверить его. Сделать это можно как на станции технического обслуживания, так и в домашних условиях. Но в последнем случае вам необходимо будет приобрести специальный манометр. Стоит он порядка 300 рублей, но такая вещь пригодится и в дальнейшем. Кроме него, также потребуются шлицевая отвёртка, ключ на 22 и изолента.

Для проверки работоспособности датчика потребуется специальный манометр

Видео: проверка давления масла в системе

Другие неисправности

Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.

Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

ВНИМАНИЕ! На прогретом движке снимается подающий шланг. Осторожно! Может брызнуть бензин! Откручивается и снимается крышка поплавковой камеры вместе с поплавками. Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах. Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм.

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Особенности системы питания инжекторного двигателя

Она является одной из главных на двигателе, регулировки не требует, но следить за ее состоянием все же надо. Форсунки и регулятор давления нормально работают только на чистом бензине. Заправляйтесь на проверенных заправках, иногда (лучше осенью) сливайте из бака отстой и воду. При появлении подтеков на бензопроводах в местах разъемов надо их герметизировать (подтянуть штуцера без чрезмерных усилий или заменить уплотнения).

Потрескавшиеся шланги следует заменить во избежание разрыва. Но учтите, что топливо в магистралях за бензонасосом находится под высоким давлением (около трех атмосфер), при разъединении элементов системы его необходимо сбросить.

Для этого отключите бензонасос (проще всего снять соответствующий предохранитель), заведите двигатель и подождите: он выработает горючее в системе и заглохнет.

Запустите стартер (не нажимайте педаль газа) на несколько секунд. Снимите отрицательную клемму аккумулятора во избежание случайной искры. Теперь можно отсоединять нужные элементы. После выполнения работ не забудьте поставить на место предохранитель бензонасоса и клемму. Включите зажигание и подождите несколько секунд, насос накачает топливо в систему. Заведите двигатель и проверьте, нет ли утечек.

Неисправность компонентов системы зажигания

Неисправность системы зажигания приводит к невозможности воспламенения горючей смеси при соответствующем такте работы двигателя. Это проявляется как регулярные пропуски зажигания, нарушающие стабильность его вращения. Обороты плавают, при нажатии на акселератор не повышаются или повышаются с трудом, мотор троит и может заглохнуть. Все это сопровождается густым дымом выхлопа, нехарактерным для нормального сгорания топлива.

Неисправность может заключаться в износе свечей, бронепроводов, катушек зажигания. Также причина может крыться в неправильной настройке угла опережения зажигания, на двигателях с трамблером. Проверке и дефектовке подлежат все компоненты системы, после выявления дефектной детали требуется ее замена или регулировка.

Нестабильность работы ДВС при различных условиях может быть вызвана целым рядом причин. Почему и требуется комплексная диагностика оборудования и узлов, сопряженных с топливно-воздушной системой, если плавают обороты на холостом ходу.

Отзывы владельцев

Отзывов о двигателях 406 в Сети много. Мнения самые разные, некоторые не могут нарадоваться на такой надежный и мощный мотор, проехали на нем уже 80–90 тысяч километров без всяких проблем. Но есть и другие мнения, в которых описываются частые поломки, течь масла и прочие неисправности.

В одном из отзывов владелец пишет, что ему часто приходится на своей «Волге» таскать на буксире другие машины, в том числе более тяжелые «Газели». Двигатель прекрасно тянет, мощности хватает.

Но он же отмечает частый выход из строя датчиков системы управления, причиной считает низкое качество изготовления отечественных приборов и советует перейти на импортные. Многие владельцы пишут о выстрелах в глушителе и о проблемах с запуском двигателя. Часто встречаются выражения «то заводится, то нет», но есть отзывы, в которых отмечают хороший запуск при морозах −30 °С и ниже. Возможно, кому-то попался удачный двигатель, а кому-то нет. Наверняка имеет значение правильная эксплуатация и уход за двигателем.
