Как регулировать клапана ваз 2111 (2 видео)

Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

ПОЛЕЗНЫЙ СОВЕТ

Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

Порядок регулировки зазоров не имеет значения.

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.

Зазор измеряется щупом на холодном двигателе (при температуре + 20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В запасные части поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня ГРМ : 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й – впускные.

10. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы.

14. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм):

где A – значение измеренного зазора;
B – толщина старой шайбы;
C – номинальный зазор;
H – толщина новой шайбы.

Например (для впускного клапана):

A=0,26 мм, B=3,75 мм, C=0,2 мм, тогда H=3,75 + 0,26–0,2=3,81 мм.

Содержание

Регулировка клапанов на ВАЗ 2110
Регулировка зазоров в приводе клапанов двигателей 2111 и 21114 (8v)
Последовательность выполнения
Регулировка клапанов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Как отрегулировать клапана на ВАЗ 2110-ВАЗ 2112?
📺 Видео

Видео:регулировка клапанов ваз 2108 2109 2110 2111 2112 2115Скачать

Регулировка клапанов на ВАЗ 2110

В данном случаи рассматривается лишь регулировка клапанов на ВАЗ 2110 с 8-ми клапанным двигателем, поскольку на 16-ти клапанном не производится, так как на них установлены гидрокомпенсаторы. Таким образом если вы владелец десятки с шестнадцати клапанным движком, то при появлении характерного стука нужно лишь заменить «гидрики», а вот если на вашем ВАЗ 2110-12 установлен восьмиклапанник, то необходимо регулировать тепловые зазоры клапанов.

Данная процедура, при наличии нужных инструментов, под силу сделать и своими руками. Мы же Вам поможем в этом деле пошаговой инструкцией с фотографиями.

Самостоятельная регулировка клапанов на ВАЗ 2110 выглядит так:

Предварительно снять клапанную крышку;

Установить спец приспособление для регулировки (можно обойтись и без него используя 2 мощные отвертки с плоским жалом);

Установка приспособления для регулировки клапанов ваз 2110

Установить первый цилиндр у ВМТ. Для этого нужно выставить метки на коленвале и распредвале (на 8-ми кл двиг.; на 16-ти клапанном).

Провернуть коленвал еще на 40-50°( соответствует 2,5-3 зубьям шкива распредвала).

Отмечаем свои метки для дальнейшей регулировки. Считаем зубья и ставим метки после 11-того, затем после 10, 5 и снова после 11-того зуба.

Берем нужный набор шайб (толщина 3-4.5 мм с шагом 0.05 мм), пинцет и щуп, поочередно измеряем зазоры и устанавливаем регулировочные шайбы необходимой толщины. Узнаем требуемую толщину шайбы по формуле:

Н = В+(А–С), где А – замеренный зазор, В – толщина старой регулировочной шайбы, С – номинальный зазор, Н – получена по расчёт у толщина новой шайбы под толкатель.

Набор шайб для регулировки клапанов

Устанавливаем регулировочную шайбу

В указанной ниже таблице, можно увидеть последовательность, в которой нужно поворачивать коленчатый вал на пол-оборота и регулировать зазоры клапанов на 8-ми клапанном двигателе ВАЗ 2110. Кстати устанавливать новую шайбу в толкатель необходимо маркировкой вниз.

Угол поворота коленчатого вала от положения совмещения меток, град.	Выпускной кулачок, зазор 0,35 мм	Впускной кулачок, зазор 0,20 мм
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

После установки шайбы убираем фиксатор и проверяем зазор щупом еще разок. Если подбор был сделан правильно, то щуп 0,20 или 0,35 мм должен войти в зазор с небольшим усилием.

Проверка тепловых зазоров Ваз 2110

Проделываем такую процедуру на всех клапанах после чего собираем все в обратной последовательности, заводим авто и наблюдаем ощутимую разница работы двигателя после регулировки клапанов.

Видео:РЕГУЛИРОВКА КЛАПАНОВ ВАЗ 2110,2111,2112 8 КЛАПАННАЯ.Скачать

Регулировка зазоров в приводе клапанов двигателей 2111 и 21114 (8v)

Замечание. Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15-0,25 мм, а для выпускных клапанов — 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

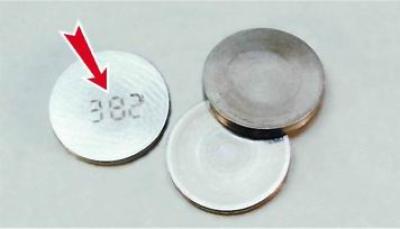

Размер шайбы нанесен на ее нерабочей поверхности.

Совет.Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Для выполнения работы потребуются:

набор плоских щупов;
приспособление для регулировки зазоров;
микрометр (с пределом измерения 0-25 мм);
пинцет.

Предупреждение! Проверку и регулировку зазоров выполняют только на холодном двигателе (при температуре около +20°C).

Видео:Регулировка клапанов ВАЗ 2110, ВАЗ 2108, ВАЗ 2111 (8 кл.)Скачать

Последовательность выполнения

3. Снимаем переднюю крышку ремня привода ГРМ (см. «Ремень привода ГРМ — замена»).

4. Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

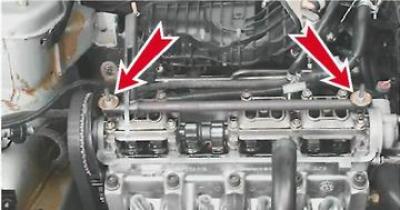

5. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Рекомендация. Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов. В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

6. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия.

Замечание. Коленчатый вал можно вращать накидным ключом на 17 мм (или на 19 мм) за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует вынуть резиновую заглушку из отверстия картера сцепления.

7. Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), щупами соответствующей толщины определяем зазоры в приводе 1-го и 3-го клапанов (при счете по порядку от шкива распределительного вала).

Замечание. Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

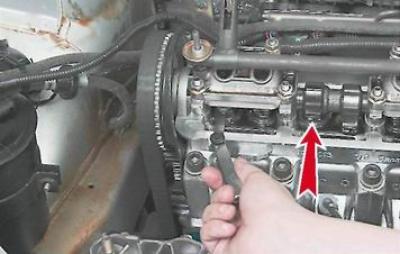

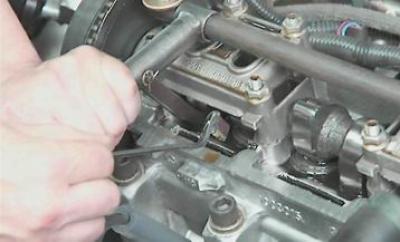

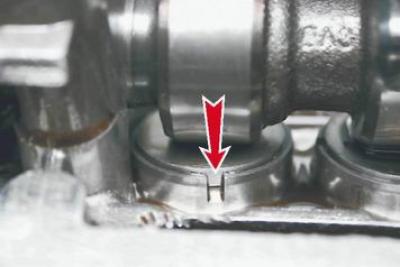

8. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой, вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

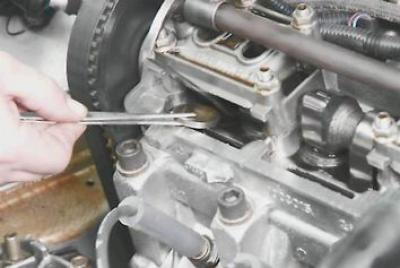

9. Пинцетом извлекаем регулировочную шайбу.

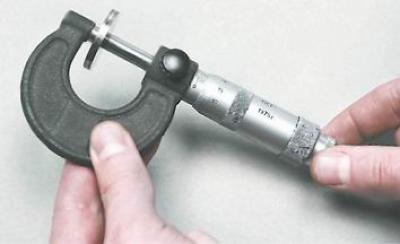

10. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

11. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов Z = Y + X — 0,2 мм;

б) для выпускных клапанов Z = Y + X — 0,3 мм;

где Z — расчетная толщина новой регулировочной шайбы, Y толщина снятой шайбы; X — зазор, определенный по щупу.

12. Подбираем новую шайбу, у которой толщина близка расчетной (+0,05 мм).

13. Устанавливаем новую шайбу в толкатель (маркировкой вниз).

14. Поджимаем толкатель приспособлением и удаляем фиксатор.

15. Соблюдая последовательность, указанную в табл. 8.1, проверяем и регулируем зазоры в приводе других клапанов.

16. Сняв приспособление для регулировки клапанов, устанавливаем снятые детали в последовательности, обратной разборке.

Видео:#Ваз2108#2109#2110#2113#2115#2115#клапанаваз Порядок регулировки клапанов Ваз.Скачать

Регулировка клапанов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Клапана – если автомобиль не оснащён гидро-компенсаторами, то зазор у клапанов со временем сбивается, а сбивается он при работе двигателя, то есть если автомобиль лет 10 простоит в гараже то ничего регулировать в нём не нужно будет (При условии что клапана в нём уже были отрегулированы, до того момента как автомобиль в гараж на длительное хранение поставили), но есть автомобили, которые с завода оснащались гидро-компенсаторами и это единственные машины которые не нуждаются в регулировки клапанов (За исключение роторно поршневых машина), данные компенсаторы ставились только на один двигатель, это 16 клапанный 124, позже этот двигатель стал наименоваться 126 и он ставился уже не на десятое семейство, а на приоры (На них тоже регулировку клапанов производить не нужно), поэтому если у вас он и стоит то о регулировки забыть можете, все эти детали (Про гидро-компенсаторы говорим) пришли со временем, на первых автомобилях которые комплектовались 8 клапанными карбюраторными двигателями никогда в жизни их не было, потом инжекторные пошли 1.5 восьми клапанные на них тоже никаких гидро-компенсаторов не было и наконец пришёл совершенно новый, 16 клапанный двигатель с изменённой ГБЦ (Головка Блока Цилиндров это), с изменённой поршневой группой (В общём там очень много переделок, начиная от системы выпуска и заканчивая поршнями, с клапанами), на который то и решили поставить гидро-компенсаторы и посмотреть как они ходить будут и поэтому можно считать что один единственный двигатель в десятом семействе в котором о регулировки клапанов можно забыть и не лазить туда вообще, пока гидро-компенсаторы в негодность не придут.

Примечание!
Для регулировки понадобятся: Гаечные ключи, вороток и накидные головки к нему, а так же штангенциркуль и много времени, потому что за день регулировку (Если вы её проводите в первый раз) вы выполнить скорее всего не сможете, так как ездить за шайбами в автомагазины придётся, но в принципе если автомагазин неподалёку находится, а работу начать с самого утра, до ближе к полу дню вы управитесь, кстати кроме этих инструментов набором щупов в автомагазине запаситесь, а так же отвёртками и динамометрическими ключами (Это те ключи, благодаря которым гайки можно закручивать с определённым моментом, они очень нужны, но если у вас их нет, тогда работу либо без них проводите, либо же прямо рядом с сервисом, просто в некоторых местах любые инструменты в аренду на небольшое время дают, за небольшую плату)!

Краткое содержание:

Где находятся клапана?
У каждого автомобиля есть ГБЦ (Кроме роторных двигателей и электрических), она так же имеет крышку, чтобы грязь и посторонние предметы в неё не попадали (Крышка для наглядности указана красными стрелками), так вот если эту крышку снять, то можно будет увидеть всю внутреннюю часть Головки Блока Цилиндров, которая состоит из клапанов (Указан один из них синей стрелкой), распределительного вала и толкателей (Они не указаны), остальное из чего состоит ещё голова, так это из каналов по которым воздух гуляет и по которым бензин в двигатель попадает, а так же из отверстий в которые свечи зажигания вкручены и на некоторых автомобилях в ГБЦ, есть ещё отверстия под различного рода датчики, одной из таких отверстий кстати на классических автомобилях (Это семёрки, шестёрки и т.д.) идёт под датчик температуры охлаждающей жидкости, в автомобилях десятого же семейства этот датчик в термостат заворачивается.

Когда нужно регулировать клапана?
Работает двигатель посредством взрывания топливо-воздушной смеси в цилиндрах, то есть воздух и топливо попадает в цилиндры автомобиля, поршни при этом воздух сжимают и происходит воспламенение топливо-воздушной смеси (Её свечи поджигают), постоянные удары и прогары клапана дают о себе знать (Клапан стачивается и его тарелка становится более тонкой), кроме того распределительный вал постоянно трётся с шайбами и так же по не многу стачивается, в связи с этим и происходит нарушение зазора у клапанов и поэтому зазор этот и приходится каждые 40.000-60.000 регулировать, но это при нормальной эксплуатации автомобиля, а если вы постоянно двигатель крутите в небеса (В районе 5000-7000 тыс. оборотов, при условии что двигатель стандартный), то регулировать зазоры уже через 30.000 придётся, из-за этого и распределительный вал придёт в негодность в ближайшее время, возможно что клапана прогорят, поршни так же быстрее стачиваются и много других проблем с автомобилем при такой эксплуатации владельца ждёт в будущем, поэтому старайтесь ездить на машине как можно более аккуратно (Но это не говорит о том, что на 1500 тыс. оборотов уже надо переключатся, двигатель кстати при такой езде не меньше изнашивается, потому что он напрягается очень сильно на низких оборотах), выкручивая двигатель до 4000 тыс. оборотов, 3500 это самый оптимальный режим езды, тогда и двигатель проживёт долгую жизнь и реже лазить в него будете, ну только масло меняйте вовремя и тогда вообще всё отлично будет.

Примечание!
Кой что ещё добавим, это 1 раз в своей жизни нужно будет услышать и потом в будущем, вы уже точно будете определять на слух, пора ли регулировать клапана или же нет, в общём когда зазор у них сбивается, нарушается работа двигателя, появляются различного рода стуки и детонация в нём (Что такое детонация, читайте в статье: «Подробная информация про детонацию на автомобиле»), что мы этим хотим сказать, если у вас будет когда ни будь шанс с приятелем или же ещё с кем ни будь побывать на СТО и там будут регулировать клапана, при этом перед регулировкой если ещё и двигатель будут заводить, то после проделанной работы (Она быстро делается, особенно у механиков кто этим каждый день занимается и особенно на классических автомобилях) когда двигатель во второй раз будет заводиться, но только уже с отрегулированными клапанами, вы сразу поймёте этот посторонний шум который был слышен до регулировки и на будущее уже приблизительно по работе мотора будете понимать, нужно ли производить регулировку тепловых зазоров в автомобиле или пока не стоит этого делать, кстати с подобным автомобилем вы можете ознакомиться в видео-ролике, который расположен чуть ниже:

Видео:Регулировка зазоров клапанов 2108 2109 21099 2110 2111 2113 21142115Скачать

Как отрегулировать клапана на ВАЗ 2110-ВАЗ 2112?

Примечание!
Сразу насчёт всех двигателей скажем которые устанавливались на автомобили десятого семейства, во-первых на всех них (Неважно карбюратор или инжектор это) клапана регулируются идентично, только всё различие будет в снятии крышки ГБЦ, как ранее уже сказали тепловой зазор у клапанов регулируется только на 8 клапанных автомобилей, поэтому если у вас 16 клапанный то вообще можете забыть об этом и никогда не думать, да ещё кой что, прокладку крышки ГБЦ не забудьте в автомагазине приобрести вы вить крышку снимать будете, а при снятии эта прокладка обязательно меняется новой, если есть возможность то ещё и хорошим герметиком запаситесь он будет очень кстати!

Ещё кой что, проверяется зазор у клапанов только при плюсовой температуре, а именно при «+20 °С», поэтому если работу зимой проводите, то либо в отапливаемом гараже всё делайте, либо же автомобиль хорошенько прогревайте и в перчатках, быстро снимайте крышку ГБЦ и проверяйте (Двигатель остынет немного на тот момент) на тёплом двигателе зазор у клапанов и по необходимости делайте расчёты и меняйте регулировочные шайбы (Это уже не торопясь можно делать, главное зазор замерить пока на улице тепло или же пока двигатель тёплый)!

1) Приступаем к регулировки, в начале тряпочкой или же ещё чем ни будь очистите крышку Головки Блока Цилиндра от грязи, убедитесь что после её снятия в клапанный механизм не попадёт грязь и другого рода не нужные предметы (Камушки например), следом отсоедините от крышки ГБЦ все шланги (Не бойтесь их отсоединять, это шланги вентиляции картерных газов и после их отсоединения, не какая жидкость из них не польётся) который к ней подсоединены, а всего подсоединяется к ней два шланга на карбюраторных автомобиля (Патрубки было бы правильнее их назвать), один из патрубков идёт от корпуса воздушного фильтра, а другой с противоположной стороны крышки подсоединяется, вы их сразу же найдёте если двигатель перед глазами будет у вас, а крепятся они за счёт хомутов, данные хомуты отвёрткой чуть-чуть ослабить нужно будет и после чего отсоединить шланги, что касаемо инжекторных машин, то на них практически ничего и не отличается, такие же два патрубка и точно так же расположены в тех же местах, что и патрубки карбюраторного автомобиля для наглядности мы оба этих патрубка стрелками на фото ниже указали.

2) Как только шланги отсоединены, идём далее и перебираемся к другим вещам которые могут препятствовать к снятию крышки ГБЦ, на карбюраторных автомобилях это корпус воздушного фильтра к примеру и он обязательно подлежит снятию (Как снять корпус, читайте в статье: «Замена корпуса воздухофильтра на ВАЗ»), на инжекторах это кронштейн который тросик газа удерживает (Этот кронштейн показан на фото красной стрелкой, а крепится он либо на трёх, либо на двух гайках, всё от двигателя зависит, для наглядности обе гайки крепления кронштейна на фото указаны синими стрелками, вы эти гайки отверните и кронштейн вместе с тросом в сторонку отложите и если будет нужно, то и трос газа снимите, как это сделать читайте в статье: «Замена тросика газа на инжекторном автомобиле»).

3) И в завершение снятие крышки, отверните две крайне боковые колпачковые гайки воротком с накидной головкой или же чем то наподобие него и можете снимать крышку с двигателя автомобиля, если же у вас карбюраторный автомобиль, то ещё и центральную гайку как на фото ниже показано отверните гайку и снимите кронштейн тросика газа и пусть он на тросе повиснет (Если трос не будет давать снять головку блока, то вы его от карбюратора отсоедините, как это сделать, читайте в статье: «Регулировка троса на карбюраторных автомобилях»), как только операция будет проделана, те же самые две боковые колпачковые гайки выверните и снимите крышку с карбюраторного автомобиля.

4) Теперь когда крышка снята, возле толкателей (Указаны стрелками на маленьком фото) удалите масло чтобы было приятней работать и чтобы щупы не загрязнялись, как только масло вокруг них будет удалено, снимите боковую крышку которая ремень ГРМ закрывает (Она на основном фото стрелкой указана), крепится она на двух болтах в боковой части и один по центру её крепит, вы все эти болты выкрутите и после чего снимите её с автомобиля.

5) Затем провернуть коленвал будет нужно до того момента, пока метка на шкиве распредвала (Указана красной стрелкой) не совпадёт с меткой (Усиком) который расположен на задней крышки ремня ГРМ, а чтобы сделать так чтобы метки совпали, проворачивать коленчатый вал скорее всего придётся, делается это несколькими способами но мы расскажем только лишь об самых лёгких из них, в начале обязательно свечи вывернуть не забудьте (Так просто легче будет, о том как вывернуть свечи зажигания, читайте в статье: «Замена свеч на автомобиле»), после чего включайте четвёртую (Прямую) передачу и прокатите автомобиль до того, пока метки не совпадут, если же работа проводиться в гараже и автомобиль прокатить нет возможности (Кстати его прокатывать рывками можно, то есть четвёртую включили, метра два прокатили, включили нейтральную передачу, откатили автомобиль назад и снова четвёртую и так до того, пока метки не совпадут), тогда вывешивайте любое из передних колёс и рукой крутите его, опять же до того, пока метки не совпадут, есть ещё один способ но рассказывать мы вам про него не будем, а то ещё болт крепления шкива коленвала сорвёте, но в принципе можем намекнуть, в общём нейтральную передачу выставить будет нужно и болт крепления шкива коленвала (Сам шкив указан под цифрой 3, а болт можно в центре на фото увидеть) по часовой стрелки прокрутить будет нужно, до того, пока метки не совпадут, но только не в коем случае за болт крепления шкива распредвала (Этот шкив указан цифрой 1 на маленьком фото) не прокручивайте, а то некоторые люди так делают.

6) Как только всё проделали, ещё немного шкив коленвала (Примерно на 40-50° крутаните по часовой стрелки), в этом положении кулачки у распредвала повернутся от толкателей и можете приступать к проверки зазоров, для этого щуп вставьте между толкателем и кулачком распредвала у первого, второго, третьего и пятого клапана и зазоры проверьте, которые должны составлять «0.2+0.05 мм» для впускных клапанов и «0.35+0.05 мм» для выпускных, если зазор будет не соответствовать на каком то из клапанов, то в таком случае выньте регулировочную шайбу и замените её на новую, вынимается она следующим образом, в начале сам толкатель утапливается вниз (Во внутрь, он кстати синей стрелкой указан), утапливать толкатель проще всего отвёрткой или же специальным приспособлением которого у вас скорее всего нет, мы на отвёртке остановимся, кстати перед тем как его утапливать, разверните рукой его таким образом чтобы он пазом к вам лицом стоял (В нём есть два паза, через которые очень удобно регулировочную шайбу доставать подцепив пинцетом или чем то подобным, паз для наглядности указан жёлтой стрелкой), после чего отвёрткой утопите толкатель во внутрь и пинцетом через этот паз подцепите регулировочную шайбу (Указана красной стрелкой) как это на маленьком фото показано и можете подбирать новую.

Примечание!
Отсчёт клапанов нужно начинать от шкива распределительного вала, то есть от него в начале идёт первый клапан, затем второй и т.д., чтобы вы не путались, мы ниже разместили фото на котором отчётливо указали номер клапанов, сразу подметим, из этих клапанов впускными являются клапан под номером «2, 3, 6 и 7», соответственно клапана под номерами «1, 4, 5 и 8» являются выпускными, смотрите не ошибитесь когда регулировку производить будете!

7) Что касается подбора толщины регулировочной шайбы, которая этот самый тепловой зазор и регулирует, сперва на той шайбе которую вы вынули запишите или запомните цифры которые на ней нанесены (Это её толщина, но если шайба была установлено не правильно или если клапана долго не регулировались, то эта надпись стёрлась и в этом случае либо к помощи штангенциркуля нужно будет прибегнуть, либо к помощи микрометра, мы рекомендуем микрометром воспользоваться так как он точнее определит толщину этой шайбы, поэтому измерьте её и точно так же запишите или запомните, выглядеть запись должна наподобие вот таких цифр «3.75 мм»), теперь исходя из этих цифр и определяйте толщину новой шайбы, а рассчитывается она по определённой формуле: «Н = В + А – С», в которой буква H выступает толщина новой регулировочный шайбы, буква B толщина старой вынутой шайбы, буква A измерительный зазор который у вас получился когда вы проверяли зазор щупом между толкателем и кулачком распредвала, он кстати в миллиметрах рассчитывается, ну и буква C это номинальный зазор, как мы уже указали номинальный зазор должен быть для впускных клапанов «0.2+0.05 мм», для выпускных «0.35+0.05 мм», ну только добиться номинального зазора прямо около «0.35 мм» для выпускного к примеру мы вам не рекомендуем, берите всегда среднее значение, к примеру «0.40 мм» то есть вы сделаете зазор таким образом чтобы он у вас был немного, а не впритирку всё стояло к примеру чисто под «0.35 мм» и кстати, когда вы получите число округляйте его, например у вас вышло что новая шайба должна быть «3,81 мм», округляйте его до «3.80 мм», если «3.84 мм», то округляйте его «до 3.85 мм», просто новых регулировочных шайб толщиной «3.81 мм», «3.84 мм» не бывает.
8) Ну и всё на этом, все шайбы на свои места в обратном порядке снятию устанавливаются, после установке новых шайб проверьте зазор клапанов, если он неправильный, то значит либо шайба не той толщины попалась, либо же вы чего то напутали, потом на один оборот (360°) поверните коленчатый вал и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке и в конечном итоге залейте моторное масло которое используется в вашем автомобиле в верхнюю часть ГБЦ (Это откуда вы его тряпкой в начале вытирали, чтобы удобно работать было) и установите всё на свои места, при этом смените прокладку у крышки ГБЦ и если у вас герметик есть, то на эту прокладку ещё и нанесите его и кстати при установке новых регулировочных шайб, надписью вниз их устанавливайте чтобы кулачки распредвала её не стёрли за очень короткое время.

Дополнительный видео-ролик:
Увидеть наглядно процесс регулировки тепловых зазоров клапанов, можно в ролике который размещён ниже:

Примечание!
Ещё одно поучительное видео посмотрите ниже, оно тоже вам даст дополнительную информацию и если вы соберётесь в ближайшее время регулировать клапана, то проблем мы надеемся у вас не возникнет!
