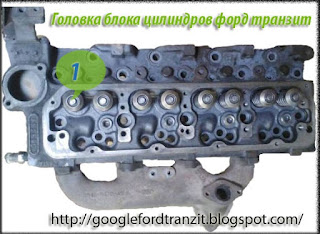

Как регулировка клапанов форд транзит 2 5 дизель (4 видео)

Проворачиваем коленвал по часовой стрелке до тех пор, пока первая пара клапанов не откроется полностью то есть щуп должен проходить между клапаном и коромыслом с малым усилием.
Проверяем зазоры клапанов форд транзит ford transit.

Первый цилиндр и клапан находится возле ремня ГРМ

Зазоры клапанов на форд транзит ford transit
Впускной — 0,20 мм

1) 1 и 6
2) 2 и 3
3) 4 и 7
4) 5 и 8

Проверяем зазор и регулируем клапана

1) 4 впус, 7 выпуск,
2) 5выпуск, 8 впуск,
3) 1выпуск, 6 впуск,
4) 2 впуск, 3 выпуск

Видео:Регулировка клапанов Транзит 2,5Скачать

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Видео:часть 4 Форд Транзит 2.5 регулировка клапанов ЗимовникиСкачать

Работы по диагностике и регулировкам двигателя Форд Транзит

Снятие клапанной крышки

Рис. 4. Регулировка тепловых зазоров клапанов Форд Транзит

Отсоедините аккумулятор. Снимите воздушный фильтр или отсоедините впускную трубу от впускного коллектора или корпуса дроссельной заслонки.

Закройте ветошью впускное отверстие двигателя для предотвращения попадания грязи внутрь.

На двигателе Форд Транзит с системой рециркуляции выхлопных газов снимите трубопровод, соединяющий клапан рециркуляции с выпускным коллектором.

На двигателях с турбонаддувом, оборудованных теплообменником рециркуляции, отсоедините концы впускной трубы от турбокомпрессора и теплообменника и снимите трубу.

Если на двигателе Ford Transit установлен двухсекционный впускной коллектор, снимите верхнюю секцию коллектора.

Для этого отверните болт, крепящий корпус дроссельной заслонки к стойке выпускного коллектора, снимите тягу дроссельной заслонки и отверните болты и гайки, соединяющие верхнюю секцию впускного коллектора с нижней секцией.

Отсоедините все шланги, мешающие снятию клапанной крышки, отверните девять болтов и снимите клапанную крышку.

Регулировка зазоров клапанов Форд Транзит

Удалите резиновую заглушку шкива коленчатого вала (если установлен). Поворачивайте вал по часовой стрелке до тех пор, пока первая пара клапанов не откроется полностью.

Чтобы проверить зазор, вставьте плоский щуп нужной толщины между носком коромысла и торцом штока клапана. При правильном зазоре щуп должен плотно входить между коромыслом и клапаном, но при этом легко скользить между ними.

Регулировка зазора клапана Форд Транзит осуществляется поворотом регулировочного болта коромысла (рис.4). Регулировочные болты коромысел применяются без контргаек, поскольку имеют самоконтрящуюся резьбу.

Читайте также: Клапан балансировочный гранбаланс ду65 ру16 фланцевый

Если резьба болта ослаблена (момент, требуемый для поворота болта, меньше 12 Нм), или если для поворота болта требуется чрезмерное усилие, замените болт или коромысло в сборе.

Поверните коленчатый вал на 180° так, чтобы открылась следующая пара клапанов. Описанным выше способом проверьте и отрегулируйте зазоры на всех остальных клапанах (коленчатый вал нужно будет провернуть еще дважды).

Установка клапанной крышки Форд Транзит

Установите клапанную крышку с новой прокладкой, предварительно удалив с сопрягаемых поверхностей остатки старой прокладки. Затяните болты крышки в последовательности, указанной на рис.5.

Установите на место все ранее снятые детали. При необходимости заменяйте прокладки; крепления затягивайте, соблюдая необходимый крутящий момент.

Рис. 5. Последовательность затяжки болтов клапанной крышки дизельного двигателя Форд Транзит

Замена зубчатого ремня привода распредвала и ТНВД Форд Транзит

Зубчатый ремень синхронизирует работу коленчатого, распределительного валов и ТНВД автомобиля Ford Transit.

Если во время работы двигателя ремень оборвется или одна из звездочек провернется на зубьях ремня, то это вызовет столкновение поршней с открытыми клапанами, вследствие чего они будут разрушены.

Во избежание поломки двигателя зубчатый ремень нужно периодически заменять новым. Кроме того, ремень должен быть обязательно заменен, если он загрязнен маслом, либо если издает шум (обычно характерный шаркающий звук) при работе двигателя.

Перед проведением работ, связанных со снятием зубчатого ремня, подготовьте установочные штифты.

Штифты необходимы для точной фиксации коленчатого вала, распредвала и ТНВД Форд Транзит с целью синхронизации их работы.

Назначение штифта — диаметр

— для фиксации коленвала — 13 мм
— для фиксации распредвала — 8 мм
— для фиксации ТНВД Lucas и ранние выпуски Bosch — 6 мм
— для фиксации ТНВД Bosch с форсунками Stanadyne — 9 мм

Отсоедините аккумулятор. Если имеется нижний брызговик двигателя, снимите его.

Слейте охлаждающую жидкость. Отсоедините шланги радиатора, снимите решетку радиатора и радиатор, приводные ремни генератора и гидроусилителя, шкив охлаждающего насоса, вентилятор и шкив вентилятора. Снимите воздушный фильтр.

Отверните семь болтов крепления крышки зубчатого ремня Ford Transit и снимите крышку.

Чтобы снять крышку через шкив коленчатого вала, ослабьте два маленьких болта над шкивом, сдвиньте щиток по удлиненным отверстиям вверх и поверните нижнюю часть крышки. После этого можно снять крышку ремня поверх шкива.

Удалите заглушку отверстия для установочного штифта коленчатого вала в задний части двигателя (слева, рядом с маховиком — рис.4).

Если двигатель Форд Транзит оборудован электронной системой Lucas EPIC, отверстие закрыто датчиком положения скорости коленчатого вала — в этом случае отсоедините от датчика электрический разъем, выверните болт и снимите датчик (следите за тем, чтобы не потерять установленную под датчиком шайбу).

Поверните коленчатый вал в положение ВМТ цилиндра № 1, при этом U-об-разный вырез на звездочке ТНВД должен оказаться сверху.

Рис. 6. Фиксация коленчатого вала Форд Транзит при помощи установочного штифта

Вставьте установочный штифт в совмещенные отверстия на блоке цилиндров и на маховике, зафиксировав таким образом коленчатый вал автомобиля Ford Transit (рис. 6).

Читайте также: Клапан трехходовой термостатический для байпаса

Зафиксируйте звездочки ТНВД и распределительного вала, вставив установочные штифты в отверстия звездочек так, чтобы пройдя сквозь звездочки, штифты вошли в расположенные за звездочками отверстия (рис.7).

Рис.7. Фиксация звездочек ТНВД (А) и распредвала (Б) Форд Транзит при помощи установочных штифтов

Ослабьте болты натяжителя зубчатого ремня Форд Транзит (рис. 8). Отведите ролик натяжителя от ремня, преодолевая усилие пружины, и в крайнем положении натяжителя затяните стопорный болт. Снимите зубчатый ремень.

Рис. 8. Болты натяжителя зубчатого ремня Форд Транзит

Ослабьте четыре болта на звездочке ТНВД (рис. 9) и поверните звездочку так, чтобы болты оказались посередине удлиненных отверстий.

Рис. 9. Болты звездочки ТНВД Форд Транзит

Перед установкой нового ремня убедитесь, что ремень соответствует модели двигателя.

Существует две разновидности зубчатых ремней автомобилей Форд Транзит: на двигатели, выпущенные до 1992 года, устанавливались ремни с высотой зуба 2.5 мм, а с 1992 года высота зуба увеличена до 3.5 мм (рис.10).

Рис.10. Разновидности зубчатого ремня с разной высотой зуба: А — до 1992 года; В — с 1992 года

Наденьте новый ремень на звездочки, соблюдая правильное направление вращения ремня.

Сначала установите ремень на звездочку коленчатого вала, а затем, прижимая ремень к звездочке коленвала и удерживая его натянутым, наденьте ремень на звездочки распределительного вала и ТНВД.

При необходимости можно слегка повернуть звездочку ТНВД Ford Transit в пределах удлиненных отверстий болтов. Следите, чтобы зубья ремня и всех звездочек вошли в зацепление.

В последнюю очередь наденьте ремень на ролик натяжителя, после чего ослабьте болты и позвольте пружине натяжителя натянуть ремень. Затяните болты натяжителя.

Затяните болты звездочки ТНВД, соблюдая необходимый крутящий момент. Удалите все установочные штифты. Проверните коленчатый вал на 1 и 7/8 оборота по часовой стрелке.

Ослабьте болты натяжителя Форд Транзит и сильно нажмите на середину самой длинной ветви ремня, чтобы привести натяжитель в действие (рис. 11). Затяните болты натяжителя, соблюдая необходимый крутящий момент.

Рис. 11. Место нажатия при регулировке натяжения ремня (А) Форд Транзит

Поверните коленчатый вал на 1/8 оборота и снова вставьте установочные штифты.

Если установочный штифт ТНВД невозможно вставить в отверстие, ослабьте болты звездочки ТНВД и немного проверните муфту ТНВД, чтобы появилась возможность вставить штифт.

Вставьте штифт и затяните болты звездочки, соблюдая необходимый крутящий момент.

Удалите все установочные штифты. При наличии электронной системы Lucas EPIC установите на место датчик положения скорости коленчатого вала. Установите на место все ранее снятые детали.

Проверка компрессии в цилиндрах двигателя Форд Транзит

Если двигатель постепенно теряет мощность, или начинает работать неустойчиво, и это не связано с топливной системой, то следует проверить компрессию в цилиндрах — это позволит судить об общем состоянии двигателя.

Для проверки компрессии используется компрессометр, шланг которого с помощью переходника вворачивается в отверстие для форсунки.

Читайте также: Панель предохранителей дэу нексия 16 клапанов 2007 года

Давление в цилиндрах у дизельного двигателя Ford Transit в несколько раз выше, чем у бензинового, поэтому для проверки компрессии нужен специальный компрессометр для дизельных двигателей, рассчитанный на высокое давление.

Перед проверкой компрессии двигателя Форд Транзит выполните следующие условия:

— Аккумулятор должен быть полностью заряжен, воздушный фильтр чист, клапанные зазоры отрегулированы, двигатель прогрет до рабочей температуры.

— Все форсунки необходимо снять с двигателя вместе с уплотнительными шайбами.

— Отсоедините провод от электромагнитного клапана останова, чтобы при вращении двигателя топливо не разбрызгивалось из трубок.

— Если двигатель оборудован электронной системой Lucas EPIC, отсоедините большой многоконтактный разъем в задней части ТНВД.

— На двигателях Форд Транзит с системой рециркуляции выхлопных газов дроссельную заслонку при проверке компрессии нужно держать полностью открытой.

Снижение компрессии на дизельных двигателях Форд Транзит не вызывает такого заметного ухудшения работы, как на бензиновых.

Следует помнить, что на дизельном двигателе проверка состояния поршневых колец при помощи залитого в цилиндр масла не всегда эффективна, поскольку масло может скапливаться в углублении в центре поршня вместо того, чтобы растекаться по краям.

В цилиндрах исправного двигателя Форд Транзит компрессия должна возрастать очень быстро; низкая компрессия при первом цикле (1 цикл = 2 оборота коленчатого вала), за которой следует постепенное увеличение при последующих циклах, указывает на износ поршневых колец.

Постоянно низкое значение компрессии при первом и последующих циклах указывает на негерметичность клапанов или пробитую прокладку головки цилиндров (либо трещину в головке или блоке цилиндров).

Отложения на обратной стороне головок клапанов также могут быть причиной снижения компрессии.

Поскольку величина компрессии зависит от скорости вращения двигателя стартером и от конструкции применяемого компрессометра, абсолютная величина компрессии большого значения не имеет, если она достаточно высокая.

Важно, чтобы компрессия во всех цилиндрах двигателя Ford Transit была одинаковой. Если различие компрессии между цилиндрами не укладывается в допустимые пределы, это указывает на существование неисправности.

Низкая (в сравнении с остальными) компрессия в двух соседних цилиндрах почти наверняка является следствием разрушения прокладки головки между этими цилиндрами; обычно это подтверждается присутствием охлаждающей жидкости в моторном масле.

Если компрессия окажется ненормально большой, это является следствием уменьшения объема камеры сгорания вследствие скопления большого количества отложений (нагара). В этом случае необходимо снять головку цилиндров и удалить отложения.

Если через отверстие для форсунки в цилиндр накачивать сжатый воздух (поршень должен находиться в ВМТ такта сжатия), то по интенсивности и направлению утечки воздуха можно судить о состоянии поршневых колец, клапанов и прокладки головки цилиндров автомобиля Форд Транзит.

Если воздух выходит из впускного коллектора, то негерметичен впускной клапан; если из выпускного коллектора — неисправен выпускной клапан; если утечка воздуха происходит через систему вентиляции картера, то изношен цилиндр или поршневые кольца, а если воздух выходит в виде пузырей через радиатор (расширительный бачок), то пробита прокладка головки цилиндров (или в головке имеется трещина).
