Проверка и регулировка зазоров в клапанах двигателя WD-615, WD-10, WP-10
Проверка и регулировка автомобиля. Регулировка клапанных зазоров двигателя
SHACMAN WP 10 Регулировка клапанов WEVP
Техническое обслуживание автомобиля SHAANXI EVRO-3
Для просмотра онлайн кликните на видео ⤵
4. Техническое обслуживание автомобиля.
🌟 Видео

Видео:SHACMAN WP 10 Регулировка клапанов WEVPСкачать

Проверка и регулировка зазоров в клапанах двигателя WD-615, WD-10, WP-10

Проверка и регулировка зазоров в клапанах двигателя WD-615, WD- 10, WP-10

Снять все 6 крышек головки цилиндра.

С помощью ключа на 32 провернуть коленчатый вал двигателя так, чтобы метка на картере маховика совпала с меткой на маховике “ OT ” , при этом поршень первого цилиндра будет находиться в положении верхней мертвой точки ( впускной и выпускной клапаны первого цилиндра находятся в закрытом состоянии). При этом проверьте штанги впускного и выпускного клапанов, они должны свободно вращаться. Если они зажаты проверните коленвал на 180 градусов .

Зазор впускного клапана 0.30мм

Зазор выпускного клапана 0.40мм

Рис. 3-6 Зазор впускного клапана в холодном состоянии 0,3 мм

Рис. 3-6 Зазор впускного клапана в холодном состоянии 0,4 мм

Внимание: при проверке зазоров клапанов, двигатель должен находиться в холодном состоянии – температура ниже 60 о С, когда щуп между головкой штока клапана и коромыслом зажмется, но не сильно, проверяемая величина зазора является правильной.

Регулировка зазоров клапанов:

1. Открутить все гайки 1 регулировочного болта 2 (см. рис. 3-7) впускных и выпускных клапанов, коромысла не должны быть зажаты и находиться в свободном положении.

2. Потом между коромыслом клапана 3 и торцом впускного клапана вставить щуп 0.3мм, для выпускного клапана щуп 0,4 мм и путём вращения болта 2 выполнить регулировку до зажима щупа и затянуть контргайку 1.

Рис. 3-7. Регулировка зазора клапанов.

1. Гайка для регулировки зазора клапана 2. Регулировочный болт. 3. Коромысло клапана

Проверку или регулировку зазоров клапанов необходимо выполнять в два этапа. Сначала регулировку выполнять в порядке указанном на рис. 3-8, потом необходимо провернуть коленвал на 360 о (поршень 6-го цилиндра будет находиться в ВМТ) и продолжить регулировку в порядке указанном на рис.3-9 ( I означает впуск, Е означает выпуск).

Рис. 3-8. Порядок регулировки зазоров клапанов (этап 1)

Рис. 3-8. Порядок регулировки зазоров клапанов (этап 2)

Внимание : После регулировки зазора с помощью щупа , затянуть контргайку рычага , и снова проверить зазор клапана в соответствии с требованиями

Рекомендуется на пол-оборота отпустить контргайку регулировочного болта, после чего окончательно проверить зазор щупом и затянуть контргайку.

Также можно выполнить регулировку зазоров клапанов используя следующую таблицу.

Видео:Регулировка клапанов ShacmanСкачать

Проверка и регулировка автомобиля. Регулировка клапанных зазоров двигателя

Методы регулировки клапанов двигателя делятся на 2 вида: т. е. регулировка клапана каждого цилиндра и двукратная регулировка. Метод двукратной регулировки приведен ниже: нажмите на педаль сцепления, поверните маховик с помощью большой отвертки, чтобы нацелить отметки на маховике на отметку на отверстии проверки маховика для испытаний коромысел 2 клапанов 1-ого и 6-ого цилиндров, если коромысло определенного цилиндра имеет зазор, это обозначает, что данный цилиндр находится в верхней мертвой точке сжатия. Если 1-ый цилиндр находиться в верхней мертвой точке сжатия, допускается регулировка 6 клапанов — 1, 2, 3, 5, 7, 10, а затем поверните двигатель на 1 оборот, отрегулируйте остальные 6 клапанов; если 6-ой цилиндр , находиться в верхней мертвой точке сжатия, допускается регулировка 6 клапанов — 4, 6, 8, 9, 11, 12, а затем поверните двигатель на 1 оборот. Отрегулируйте остальные 6 клапанов.

При регулировке клапана, сначала затяните регулировочный винт коромысла с помощью отвертки, ослабьте контргайку, затем поверните регулировочный винт по часовой стрелке для уменьшения зазора, для увеличения зазора поверните регулировочный винт против часовой стрелки (зазор впускного клапана 0,30 мм, зазор выпускного клапана 0,40 мм). Отрегулируйте до момента вытаскивания щупа, находящегося между коромыслом и клапаном, чувствуя легкое сопротивление, наконец, затяните контргайку.

Читайте также: Таблица показаний датчиков ваз 2114 инжектор 8 клапанов

Клапанные зазоры дизельного двигателя WP10: зазор впускного клапана (в холодном состоянии) 0,3 м;

зазор выхлопного клапана (в холодном состоянии) 0,4 м.

Регулировка клапанных зазоров показана на рис. 4-2, 4-3, 4-4а, 4-4 b, на рис. 4-4а, 4-4 b показана регулировка зазора выхлопного клапана системы WEVB.

Метод регулировки зазора выхлопного клапана после оснащения системой WEVB:

1. Поршень регулируемого цилиндра находится в верхней мертвой точке сжатия;

2. D положении ослабления регулировочного болта в сборе (2) от поверхности сальника коромысла выхлопного клапана, отрегулируйте регулировочный винт клапанного зазора регулировочного толкателя (10), доведите общий клапанный зазор до 0,4 мм, затяните контргайку.

Клапанный зазор со стороны выхлопногоклапана в холодном состоянии 0,25 мм

Примечание: В процессе регулировки следует повернуть регулировочный винт клапанного зазора до момента закрепления щупа, чтобы нажать поршень коромысла клапана (5) до требуемого положения и обеспечить отсутствие зазора межу поршнем и нижней плоскостью установочного отверстия для поршня коромысла выхлопного клапана.

3. Как показано на рис. 4-4b, вставьте щуп толщиной 0,25 мм между поршнем омысла клапана (5) и концом штока клапана или колпаком штока клапана, отрегулируйте регулировочный болт в сборе (2), доведите клапанный зазор до 0,25 мм, затяните контргайку.

Фаза распределения (при зазоре впускного клапана 0,3 мм, зазоре выхлопного клапана 0,4 мм)

открытие впускного клапана: угол поворота коленвала 34-39° относительно передней верхней мертвой точки;

закрытие впускного клапана: угол поворота коленвала 61-67° относительно задней нижней мертвой точки;

открытие выхлопного клапана: угол поворота коленвала 76-81° относительно передней нижней мертвой точки;

закрытие выхлопного клапана: угол поворота коленвала 26-34° относительно задней верхней мертвой точки.

При измерении клапанного зазора, следует измерить зазор между поверхностью R головки коромысла клапана и концом штока клапана или колпаком штока клапана, регулировка зазора осуществляется с помощью регулировочного винта коромысла.

После разборки, сборки или при выполнении работ по техническому обслуживанию второй категории и выше, следует проверить клапанные зазоры, при проверке клапаны должны находиться в положении полного закрытия. В связи с этим, порядок проверки клапанных зазоров каждого цилиндра делятся на 2 вида: первый порядок проверки: поверните коленвал по последовательности зажигания цилиндров (1-5-3-6-2-4), чтобы данный цилиндр находился в верхней мертвой точке рабочего хода, при этом впускной клапан и выхлопной клапан находятся в положении полного закрытия, отрегулируйте клапанные зазоры, после завершения регулировки поверните коленвал 720°. Второй порядок проверки: только нужно повернуть коленвал 360°, в верхней мертвой точки начинания рабочего хода поршня 1-ого цилиндра отрегулируйте верхнюю мертвую точку начинания рабочего хода 1-ого цилиндра, отрегулируйте зазор впускного клапана и зазор выхлопного клапана 1-ого цилиндра, в то же время отрегулируйте зазор впускного клапана 2-ого цилиндра, зазор выхлопного клапана 3-его цилиндра, зазор впускного клапана 4-ого цилиндра, зазора выхлопного клапана 5-ого цилиндра, затем поверните коленвал до верхней мертвой точки начинания рабочего хода 6-ого цилиндра, отрегулируйте зазоры впускного клапана и выхлопного клапана 6-ого цилиндра, зазор выхлопного клапана 2-ого цилиндра, зазор впускного клапана 3-его цилиндра, зазор выхлопного клапана 4-ого цилиндра, зазор впускного клапана 5-ого цилиндра.

Видео:Регулировка клапанов WP10Скачать

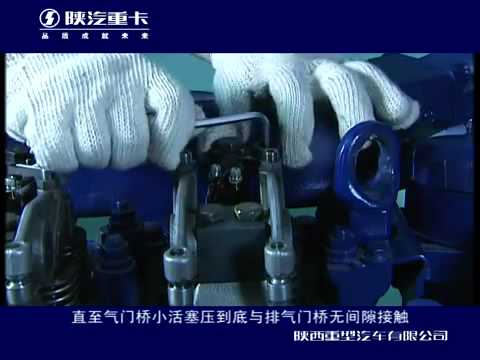

SHACMAN WP 10 Регулировка клапанов WEVP

Регулировка клапанов ShacmanПодробнее

SHACMAN F3000 WP 10 РЕГУЛИРОВКА КЛАПАНОВПодробнее

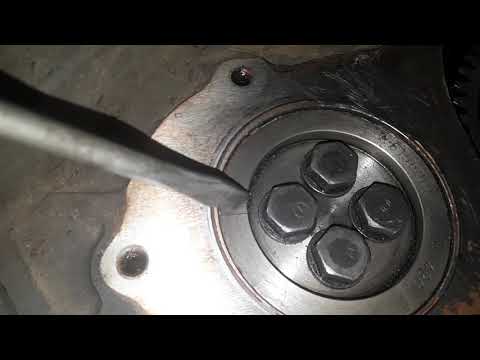

Регулировка клапанов WP10Подробнее

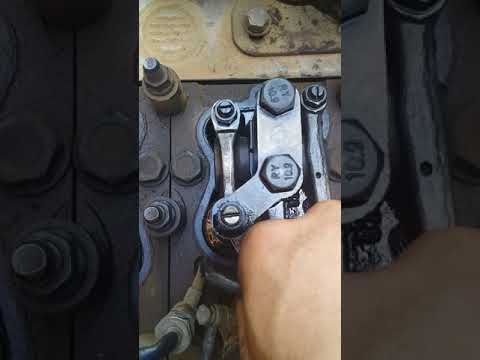

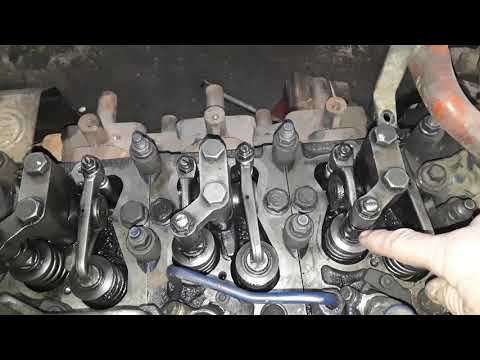

Shacman wp 10 регулировка клапановПодробнее

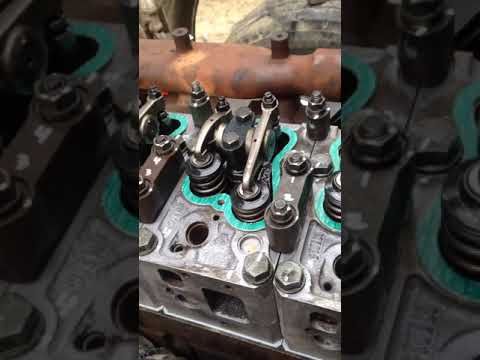

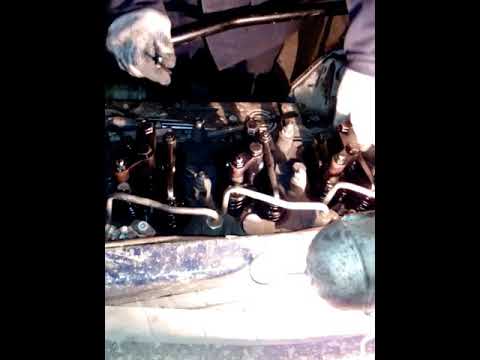

Регулировка клапанов на шакманеПодробнее

Weichai WP12 Part5 AssamblyПодробнее

Сборка двигателя WEICHAI WP10 своими руками bgzip +78123090997Подробнее

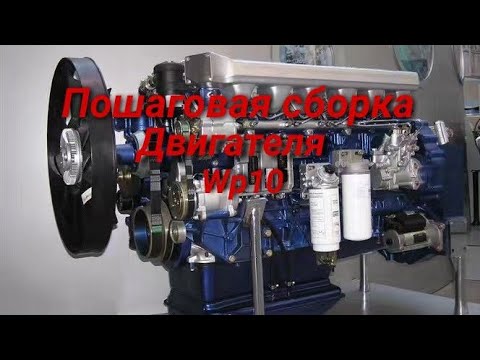

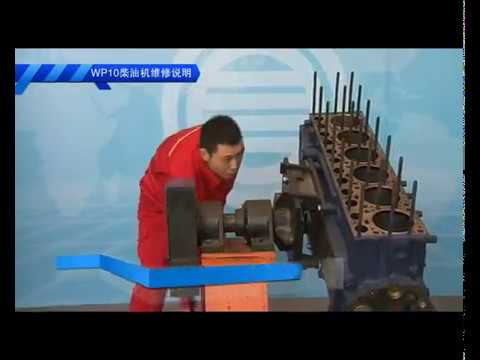

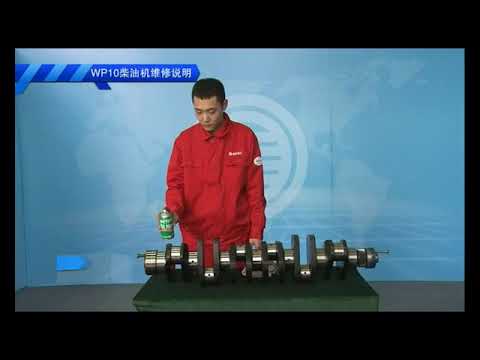

Пошаговая сборка двигателя wp10Подробнее

Метки на двигателе WP10 евро 3Подробнее

Ремонт двигателя. Установка головок Shacman wp 10Подробнее

Регулировка клапанов HowoПодробнее

Регулировка клапанов 6-цилиндрового рядного двигателяПодробнее

Замена масло сьемных колпачков на Shacman wp 10Подробнее

WP10 замена направляющих втулок клапановПодробнее

DAF Paccar MX. Регулировка клапанов.Подробнее

Видео:Регулировка клапановWeichai WP12 заметки автослесаряСкачать

Техническое обслуживание автомобиля SHAANXI EVRO-3

SHACMAN WP 10 Регулировка клапанов WEVP, SHACMAN F3000 WP 10 РЕГУЛИРОВКА КЛАПАНОВ, Регулировка клапанов WP10, Shacman wp 10 регулировка клапанов, Регулировка клапанов Shacman, Метки на двигателе WP10 евро 3

Видео:Регулировка клапанов на шакманеСкачать

Для просмотра онлайн кликните на видео ⤵

SHACMAN F3000 WP 10 РЕГУЛИРОВКА КЛАПАНОВ Подробнее

Регулировка клапанов WP10 Подробнее

Shacman wp 10 регулировка клапанов Подробнее

Регулировка клапанов Shacman Подробнее

Метки на двигателе WP10 евро 3 Подробнее

Регулировка клапанов на шакмане Подробнее

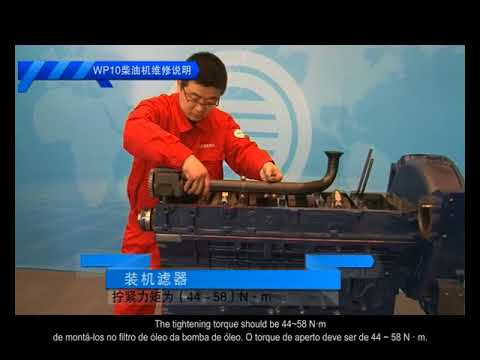

Пошаговая сборка двигателя wp10 Подробнее

Сборка двигателя WEICHAI WP10 своими руками bgzip +78123090997 Подробнее

Регулировка самосвала Shaanxi. Часть 4 Подробнее

Блок WP 10 #SHACMAN# . Реставрация Подробнее

Разборка двигателя WEICHAI WP10 своими руками bgzip.ru +78123090997 Подробнее

Grupo Kaula – WP10 Подробнее

Регулировка клапанов 6-цилиндрового рядного двигателя Подробнее

двигатель wp 10 Подробнее

Шаманим Шакман(Головки.Притирка клапанов.) Подробнее

Регулировка клапанов Howo Подробнее

Взаимозаменямость блоков wd615 и wp10 Подробнее

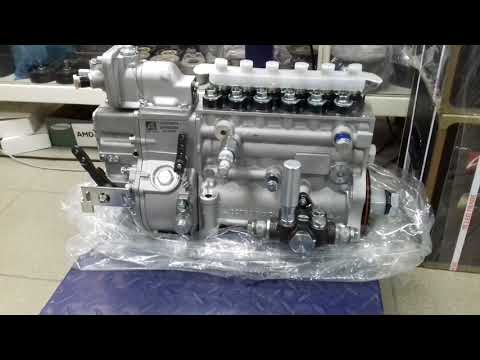

612601080376 ТНВД WP10 336л.с. LEO Подробнее

Очистка двигателя WEICHAI WP10 своими руками bgzip.ru тел +78123090997 Подробнее

Видео:ремонт 🛠 гбц шакман, регулировка клапановСкачать

4. Техническое обслуживание автомобиля.

Рекомендуемые смазочные материалы и специальные жидкости

Проверка и регулировка узлов и агрегатов автомобиля.

Регулировка зазоров клапанов двигателя

Внимание! Данный вид работ строго рекомендуем выполнять в условиях
сертифицированного СТО

Внимание! Описание ниже, в т.ч. регулировочные размеры, приведены для
случая силового агрегата WP-10.

При проверке используется 13 мм торцовый ключ (головка).
Используйте 32 мм ключ для прокручивания коленчатого вала (валоповоротный ключ). Применяя валоповоротный ключ вручную, медленно вращайте маховик дизеля до момента, когда верхняя шкала на корпусе маховика совместится с насечкой на картере, при этом поршень первого цилиндра будет находиться в верхнем положении такта сжатия (впускной и выпускной клапаны первого цилиндра будут в закрытом состоянии).

Внимание! При проверке зазоров клапанов, дизель должен находиться в

холодном состоянии – температура ниже 60ºС. Когда измерительный щупскользит с заеданием между головкой штока клапана и рычагом, проверяемаявеличина зазора является правильной.

Используется отвёртка и 14
мм накидной ключ.
В момент, когда поршень первого цилиндра находится в
верхнем положении хода сжатия, проверьте и отрегулируйте зазоры
клапанов 1, 2, 3, 4 и 5 цилиндров, отмеченные на рисунке выше (I означает клапан впуска, Е означает
клапан выпуска).

Снимите крышки цилиндров в количестве 6 шт

Зазор впускного клапана 0.3 мм.
Зазор выпускного клапана 0.4 мм.
Зазор в системе WEVB выпускного клапана – 0.25 мм.
Приводы впускных (Е) и выпускных (I) клапанов представляет собой рычаги типа коромысла, свободно качающиеся на центральной оси.

Рычаг привода выпускного клапана передает усилие от кулачкового вала, через стержень толкателя на длинное плечо рычага, которое заканчивается устройством масляного компенсатора зазора (система WEVB, дет. 3, 4, 5, 6, 7, 8). Поршень наконечника системы WEVB контактирует непосредственно с торцом стержня клапана.
В системе WEVB под давлением моторного масла выдвигается поршень (деталь 5), который компенсирует зазор между рычагом и торцом клапана, уменьшая ударную нагрузку на выпускной клапан.
При уменьшении оборотов двигателя давление масла уменьшается и увеличивается зазор в приводе выпускного клапана.
Закрытие клапана происходит под действием клапанной пружины.

Регулировка зазоров в приводе выпускного клапана.
Установите коленвал двигателя в положение верхней точки хода сжатия 1-го цилиндра.
Отпустите на ½ оборота контргайку регулировочного болта 10. В зазор между торцом стержня клапана и поршнем системы WEVB вводите щуп 0,4 мм. Регулировочный болт 10 вращайте до момента, когда установленный в зазоре щуп 0,4 мм будет перемещаться с
трудом (с заедание). Контргайкой зафиксируйте положение регулировочного болта. Таким образом регулируется длина хода открытия выпускного клапана.
Далее, не вынимая щуп 0,4 мм из зазора поршень WEVB – стержень клапана, регулируется величина компенсационного зазора привода выпускного клапана.
Отпустите контргайку 1 регулировочного болта 2 на ½ оборота. В зазор между вкладышем регулировочного болта 2 и верхней частью рычага привода (дет. 3) вставьте щуп 0,25 мм. Вращением регулировочного болта 2 установите зазор, при котором щуп перемещается с заеданием.
Положение регулировочного болта 2 фиксируется контргайкой 1.

Детали привода клапана выпуска
1. Гайка для регулировки зазора клапана.
2. Комплект регулирующего болта.
3. Комплект рычага выпускного клапана.
4. Стальной шар.
5. Поршень рычага клапана.
6. Пружина рычага поршня.
7. Игла.
8. Пружина запорного клапана.
9. Комплект держателя рычага клапана.
10. Винт для регулировки зазора клапана.
11. Болт с шестигранной головкой.
12. Рычаг-держатель.

Регулировка зазора впускного клапана.
Рычаг привода впускного клапана не имеет на своем длинном конце систему WEVB. Регулировка тепловых зазоров проводится только вращением регулировочного болта на коротком плече рычага.

Отпустите контргайку регулировочного болта. В зазор между торцом стержня клапана и плоскостью рычага установите щуп 0,3 мм. Вращением регулировочного болта создайте зазор, при котором щуп перемещается с усилием. Затяните
контргайку регулировочного болта

После регулировки зазоров, затяните контргайки рычагов, и снова проверите зазоры клапанов до доведения их соответствующим требованиям.
Ещё раз проверните коленчатый вал на 360°.

Проверьте регулировку зазоров клапанов 2, 3, 4, 5 и 6 цилиндров.

После регулировки контргайки рычагов снова затяните. Используйте 13 мм накидной или торцовый ключ.

После окончания регулировки, установите прокладки крышек
цилиндров и крышки цилиндров.
Затяжной момент болтов 23 N.м
(рекомендуемая величина).

Проверка натяжения клинового ремня
По отдельности нажмите большим пальцем руки на ремень генератора и ремень водяного насоса (см. Рис. 16 с усилием 30-40 Н, ремни должны провиснуть приблизительно на 5 мм, 10 мм). Если уровень провисания ремня превышает стандартное значение, это означает, что ремень ослаб. Чрезмерное ослабление ремня может привести к отрицательному воздействию на объем подачи воды водяным насосом, также влияет на охлаждение двигателя, что может привести к искажению отображения частоты вращения двигателя. При регулировке по отдельности ослабьте болт крепления генератора и болт крепления натяжного ролика, по отдельности отжимайте монтировкой генератор и натяжной ролик, после доведения натяжения ремней до требуемой нормы затяните 2 болта крепления.

Регулировка свободного хода педали сцепления Зазор между подшипником выключения сцепления и фрикционным кольцом упорного
фланца должен составлять 3 мм, данный зазор влияет на верхний конец коромысла.

При этом свободный ход должен составлять 6 мм (см. рис. 17), при регулировке свободного хода педали сцепления, лучше снизить давление в цилиндре усилителя для определения свободного хода.
