В данной статье рассматриваются процесс замены задних амортизаторов на примере авто VW Passat B5. Подобная конструкция используется почти во всех переднеприводных авто концерна VAG, примерно с 97г.в.
Конструкция предельно проста, никаких сложностей, трудностей не возникло.
Статья носит лишь информационный характер.
Все, что написано в данной статье, это мой опыт и ИМХО.

. «подопытным» был авто VW Passat 98г.в. 1.8 T AEB, седан, ныне пребывающий уже в чужих руках (.

Определение необходимости замены
Субъективно никаких признаков неисправности задних амортизаторов я не замечал, правда иногда, на сыром асфальте при более менее резких поворотах на большой скорости, создавалось впечатление, что заднюю часть авто «бросает» в стороны. Не берусь судить, я так езжу, или действительно неисправность амортизаторов проявляеется именно в этом.
Сама неисправность амортизатора выражается в продолжительной раскачке задней части авто при переезде через неровности, но это критичный случай, вроде проверки амортизаторов раскачкой задней части авто.
Самый простой способ диагностики — это визуальный, достаточно изредка (я это делаю при снятии колеса) осматривать корпус амортизатора в месте выхода штока .

Если корпус имеет явные следы масла — амортизатор на замену. Но не стоит забывать о том, что «некоторые производители допускают незначительную потерю масла через уплотнения» ((с) Гольфлаб, за точность слов не ручаюсь, не помню)), но смысл этот), конкретно это касается Кони, других производителей не знаю.
Авто прошло до замены около 250ккм (предположительно с учетом скрученного)) до меня спидометра). Амортизаторы стояли оригинал, думаю родные.

Запчасти и стоимость
Выбор фирмы производителя — на Ваш вкус, я предпочел Monroe сенсатрек, исходя цена/качество.
Большой выбор производителей амортизаторов в Экзисте, от 30$ до 112$ за оригинал, там же покупаются все болтики и гаечки, их стоимость невысока, что-то около 1$-2$;
Кто не уверен в собственных силах определить «правильного» производителя амортизатора и затрудняется выбрать между «маслом» и «газом», пройдитесь поиском по конфе vw на авто.ру, там это обсуждалось много раз.
Надеюсь все помнят/знают, что амортизаторы следует менять парами .
Помимо самих амортизаторов в частных случаях могут потребовать замены пыльники с отбойниками, кто не уверен в их состоянии — заранее осмотрите их.
задние амортизаторы;
нижний болт крепления амортизатора (2шт №10 на рисунке);
гайка нижнего болта амортизатора (2шт № 9 на рисунке), фактически можно обойтись без покупки этих болтов и гаек, ввиду алюминиевой втулки в нижней проушине
амортизатора болты не прикипают к ней и выворачиваются достаточно легко;
Кроме того, в комплекте с амортизаторами идут гайка №12 и упорное кольцо №5, детальки №3 (предположительно упорная площадка для буфера)на купленных мною амортизаторе не было, так что, кто ленится сбивать со старых амортизаторов старые, может) прикупить новые.

Необходимое время
Операция предельно простая.
Я потратил что-то около часа на обе стороны с учетом беготни от машины к машине в поисках инструмента) и разглядывание мимо проходящих особо женского пола.

Читайте также: Опора заднего амортизатора рено симбол

Инструменты
Называю то, что помню, точных размеров ключей не помню, но учитывайте любовь инженеров VW таких размеров, как на 16 и на 18.
большой набор головок с размерами от 5 до 22, нужны только на 13 и на 18 (вроде));
накидной ключ на 16 или 18 ( для удержания гайки нижнего болта крепления амортизатора);
«трещетка», пара удлинителей;
спец ключ для удержания штока амортизатора при отворачивании верхней гайки (№12). У меня такого ключа с собой не было, справился обычным хорошим разводным;
резиновой или металлический молоток;
домкрат, баллонный ключ. Домкрат сойдет и штатный, но все же рекомендую пользоваться либо гидравликой, либо использовать «треножку» для страховки авто от падения;
динамометрический ключ.

Порядок демонтажа амортизационой стойки.
ослабляем заднее колесо;
устанавливаем авто на домкрат;
поднимаем авто почти до отрыва колеса от земли;
полностью отворачиваем болты крепления опоры амортизатора ( №13 );

поднимаем авто и снимаем колесо;
удерживая накидным ключом гайку нижнего болта крепления ( №9 ) отворачиваем сам нижний болт ( №10 ) , для перестраховки можно заранее обработать это соединение WD. Но ощутимых сложностей при отворачивании этого соединения быть не должно, немцы стали использовать втулку из алюминия и болт внутри к ней не прикипает (не то что раньше было на Г2, замучаешься, пока его оттуда достанешь);
вынимаем болт и ловим амортизационную стойку, доставать её через верх, можно слегка помочь себе чуть отогнув балку вниз монтировкой. Если стойка сама не «выпала», помогаем ей легкими ударами молотка.

Разборка/сборка амортизационной стойки
Необходимо разобрать стойку, в том случае если не меняется все в сборе)

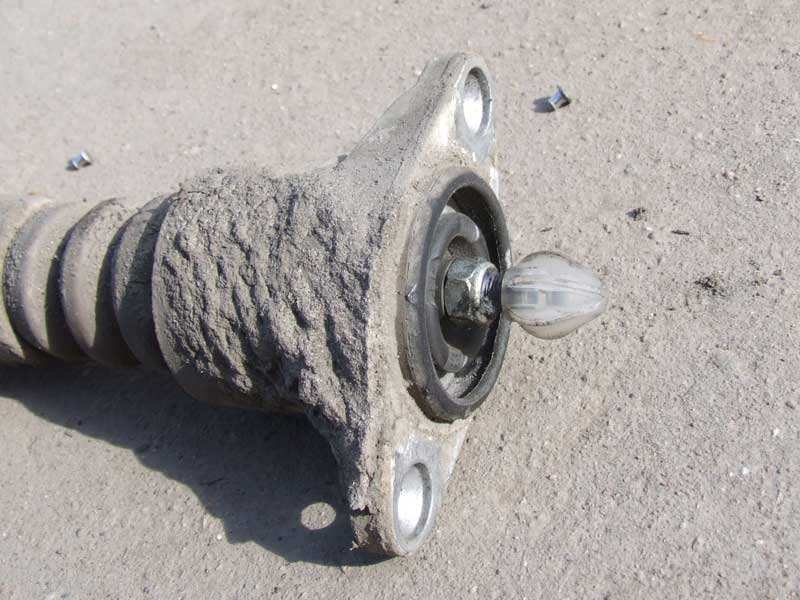

снимаем защитный колпачок ;

удерживая шток от проворачивания, либо спец ключом, либо разводным ключом, либо за шток самого амортизатора газовым ключом, если его выбрасываем в последствии, отворачиваем гайку ( №12 ) крепления опоры амортизатора ;

снимаем опору стойки (визуально осмотрите ее на наличие отслоения/трещин резины от корпуса);
далее отбойник с пыльником;
и далее необходимо сбить с корпуса детальку №3, если ее нет на новом амортизатора;
очищаем от грязи внутреннюю часть отбойника, если остается старый;
на новый амортизатор, устанавливаем детальку №3, если ее нет;
пыльник, отбойник;
опору амортизатора;
заворачиваем гайку крепления опоры ( №12 ), момент затяжки не помню, в книжке по ремонту есть эти данные. Кроме этого я обычно использую поверх резьбы графитовую смазку, для упрощения разборки в будущем;
одеваем защитный колпачок.

Установка амортизационной стойки.
Все в обратной последовательности, только обращаем внимание на ориентацию амортизатора , выступающей частью втулки к колесу:

вставляем в проушину стойку, соблюдая ориентацию амортизатора;
вставляем нижний болт, наживляем гайку;
надеваем колесо, заворачиваем болты от руки, приопускаем авто, до момента плотного прилегания опоры стойки к посадочному месту на кузове;
затягиваем болты крепления опоры к кузову;
проверяем положение пружины в опоре ( пружина не выпадает, но для страховки не лишне проконтролировать);
затягиваем нижний болт крепления амортизатора;
снимаем домкрат;
затягиваем колесные болты.
Переходим к другой стороне.

Моменты затяжки соединении.
Все предписанные моменты я нашел в книжке по ремонту данного авто.

Читайте также: Задний амортизатор киа спортейдж 1 от чего подходит

Выводы
Все предельно просто и ясно.
Операция по силам даже новичку, главное не торопится и не спешить.
Затруднение может вызвать гайка крепления опоры к амортизатора, заранее запаситесь спец или хорошим разводным ключом или «автозапчастями» по соседству)).

Содержание

Замена задних стоек — амортизаторов и пружин на Фольксваген Пассат Б4
Замена заднего амортизатора на Passat B6
Как определить поломку амортизатора задней подвески?
Автосервис или неопытный механик?
Какие запчасти необходимы для замены заднего амортизатора на Пассат Б6?
📸 Видео

Видео:Снятие и замена заднего амортизатора (стойки) Пассат Б3Скачать

Замена задних стоек — амортизаторов и пружин на Фольксваген Пассат Б4

Порядок работ применим для автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

информация подходит для ремонта и других автомобилей.

Отчет (фото) с подробным описанием снятия пластиковой отделки багажного отсека.

Потекли и застучали задние амортизаторы, прошли около 75 т.км. Сломалась пружина слева.

Были куплены амортизаторы (масло), пружины, буферы-отбойники и защитные чехлы.

Для доступа к верхним болтам крепления амортизаторов необходимо демонтировать пласт отделку багажного отсека и частично задней стойки.

1.Снимаем шторку багажного отсека.

2.Откручиваем направляющие шторки. Эта деталь крепится на 3х винтах и 2х саморезах. Красный — винты, зеленый – саморезы.

3. Отклонив спинку заднего сиденья, снимаем мягкую декоративную накладку. Откручиваем два самореза крепления крышки отделки задней стойки. Снимаем крышку.
Крышка крепится на двух саморезах и зажиме у стекла.

4. Откручиваем крепеж пластик. декоративной отделки багажного отсека. Она закреплена на 6ти саморезах, одной гайке и на 2х мет. зажимах у стекла.

5. Пласт. отделку задней стойки снимать не обязательно, но необходимо открутить саморез и гайку, чтобы была возможность чуть отодвинуть эту панель.

6. Чтобы добраться до верхних болтов крепления амортизатора, необходимо:
А) На левой стойке — открутить механизм ремня безопасности. Один болт. И снять механизм ремня. Имеем доступ к болтам.

Б) На правой стойке – открутить кронштейн. Два самореза. Снять его. Имеем доступ к болтам.

7. Откручиваем амортизатор снизу.

8. Откручиваем амортизатор сверху, в салоне. Болты откручиваются очень туго, могут обломиться.
А) Слева.

9. Снимаем аморт. стойку задней подвески. Один болт сломался.

10. Стойка в разобраном виде.

Это левая стойка со сломанной пружиной.

11. Собираем стойку и устанавливаем на место.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Видео:Снимаем передние стойки с Пассата Б-3. Как снять передние стойки на Б-3 Пассате.Скачать

Замена заднего амортизатора на Passat B6

Отечественные дороги подвергают амортизаторы Volkswagen Passat B6 ежедневным нагрузкам. Это сказывается на их общем состоянии и существенно ускоряет износ. Необходимость в замене детали может возникнуть в любой момент, именно поэтому стоит подготовиться заранее и узнать как происходит заднего амортизатора Пассат Б6, ведь «Предупрежден, значит вооружен».

Видео:КАК СНЯТЬ, ЗАМЕНИТЬ ПЕРЕДНИЕ СТОЙКИ АМОРТИЗАТОРА ПАССАТ Б6.Скачать

Как определить поломку амортизатора задней подвески?

Главным признаком неисправности является аномальное поведение автомобиля на неровной дороге. Так, после очередной кочки, машина может долгое время не приходить в состояние равновесия или «бросает» в стороны, создавая неприятный дискомфорт водителю и его пассажиром.

Читайте также: Амортизаторы фокус 3 по бездорожью пневматические амортизаторы выпускаются

Следующее, что укажет на проблему с задней подвеской – посторонний шум и следы потеков масла. Скрип детали в области одного из задних колес, а также мокрота посредине амортизатора наверняка свидетельствует о поломке амортизатора.

Для того чтобы убедиться в предварительном диагнозе стоит проверить деталь Volkswagen на предмет деформаций и протечек. Любой из этих признаков означает острую необходимость в замене элемента подвески.

Видео:Как заменить амортизаторы задней подвески на VW PASSAT 5 (B5) [ВИДЕОУРОК AUTODOC]Скачать

Автосервис или неопытный механик?

Многим владельцам Фольксваген Пассат Б6 проще окажется обратиться в автосервис для устранения неполадки и проведения более точной диагностики. Замена заднего амортизатора без учета стоимости детали выйдет не меньше 12-и у.е. Саму запчасть вполне можно купить за 30 долларов, хотя в цены могут достигать до 112$ за оригинал.

Делать выбор фирмы производителя нужно на Ваш вкус, возможности и потребности. А для тех, кто сомневается между «маслом» и «газом», есть отдельная статья. Так же в некоторых случаях могут потребовать замены еще пыльники с отбойниками, поэтому тут отдельная плата, и чтобы знать конечную цену, лучше заранее осмотрите их тоже.

Видео:VW. Опору амортизатора лучше поменять,или как сделать вечными поворотные подшипники опор.Скачать

Какие запчасти необходимы для замены заднего амортизатора на Пассат Б6?

Для замены идеально подойдет оригинальный VAG 3C0513049BS, средняя стоимость которого 3400 руб. В качестве аналогов хорошо зарекомендовали себя SACHS 556277 — 2900 руб, и Boge 30D84A — 3100 руб. А если нужно менять еще и пыльник с отбойником, то соответственно комплект Сакс 900202 или Боге 892020, ведь цена приблизительно одна и та же, около 1200 руб.

Есть автолюбители, которые так любят свое авто, что хотят полностью разобраться в его устройстве. И в качестве хобби производят ремонт самостоятельно, когда возникает такая необходимость. Для них нет ничего проще, чем за несколько часов в своем гараже поменять амортизаторы Passat B6.

Этот информационный материал позволит понять тонкости процесса снятия и установки амортизаторов задней подвески. Сначала посмотрим инструкцию из руководства, а затем на реальном примере с наглядными фото и подробной инструкцией:

Для откручивания всех крепящих болтов и замены заднего амортизатора Пассат B6 вам понадобится достаточно скромный набор инструментов:

пара домкратов или один с подставкой;
крестовая отвертка или что то другое, в зависимости от того как у вас прикручен подкрылок;
головка или ключ на 21 или «22»;
ключ на 16 или «17»;
ключ на 6, либо специальный чтобы придерживать шток.

1. Приоткручиваем болты и домкратим авто до отрыва колеса чтобы снять его.

2. Если есть подкрылок (а зачастую он есть), то чтобы добраться к верхним болтам заднего амортизатора нужно частично снять и отогнуть локер. Чтобы открутив гайку, нужно вытащить нижний болт амортизатора.

3. Для удобства желательно также поддомкратить и заднюю балку.

4. Торцевой головкой на 16 откручиваем гайку и снимаем опору стойки, отбойник с пыльником;

5. Новый амортизатор для Пассат Б6

6. Очищаем снятые детали от грязи, если будем их использовать повторно.

7. Собираем и устанавливаем все в обратном порядке.
