Топливный бак (бензобак) ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112 — снятие, установка, замена

РЕКОМЕНДАЦИЯ
Снимать бензобак рекомендуется после того, как из него выработано максимальное количество топлива.

Для снятия, установки, замены бензобака необходима смотровая яма или эстакада.

Установка
Устанавливаем на автомобиль топливный бак (бензобак) и все снятые детали в обратной последовательности.

Топливный бак — снятие, установка, замена

Примечание. Снятие топливного бака (бензобака) показано с двигателем 21124 (1,6i). Особенности выполнения снятия бензобака на автомобилях с двигателем 2112 (1,5i) указаны в тексте.

Рекомендация. Снимать бензобак рекомендуется после того, как из него выработано максимальное количество топлива.

Для снятия, установки, замены бензобака необходима смотровая яма или эстакада.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. п. 2б «Подготовка автомобиля к ТО и ремонту»).

2. Сбрасываем давление из топливопровода (см. «Топливопровод — сброс давления»). Разъем проводов к топливному модулю не подсоединяем.

3. На автомобиле с двигателем ВАЗ 2112 (l,5i) отсоединяем штуцеры топливопроводов от топливного модуля (см. п. 5 «Топливный модуль бензонасоса двигателя 2112 (1,5i) — снятие, установка, замена»).

На автомобиле с двигателем ВАЗ 21124 (l,6i):

а). Отсоединяем трубки топливопровода от топливного фильтра (см. п. 4 (а, б, в) «Топливный фильтр — замена»).

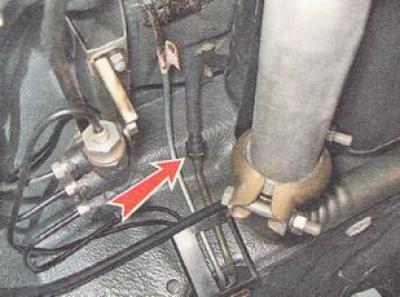

б). Отсоединяем трубку от магистрального топливопровода.

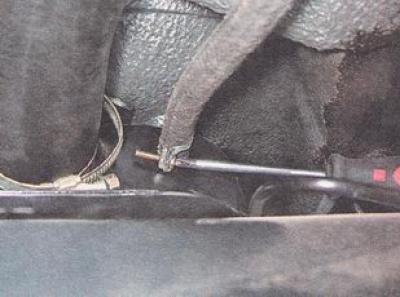

4. Крестовой отверткой ослабляем затяжку хомутов крепления двух шлангов.

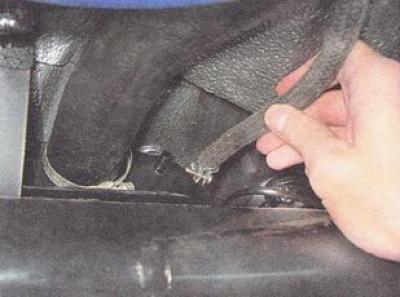

5. Отсоединяем от топливного бака (бензобака) шланг гравитационного клапана.

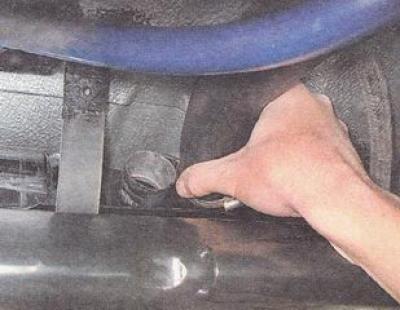

6. . и патрубок заливной горловины.

7. Через патрубок заливного горловины специальным шлангом для перекачки топлива (см. п. 41 «Специальные инструменты и приспособления») откачиваем топливо из бензобака.

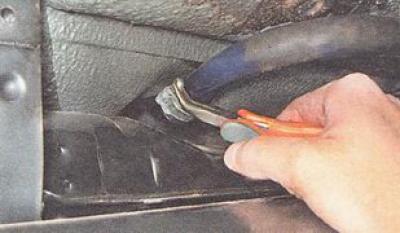

8. Тонкими плоскогубцами ослабляем затяжку крепления пластмассового шланга выпуска воздуха из бензобака.

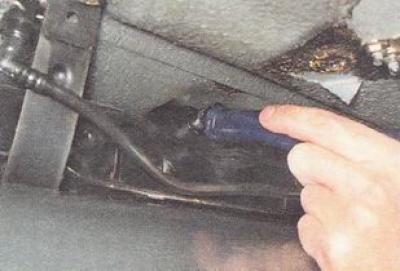

9. Снимаем пластмассовый шланг с патрубка бензобака.

10. Патрубки и шланги бензобака затыкаем ветошью.

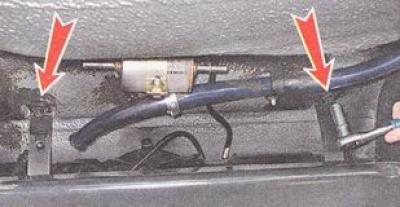

11. Торцовым ключом на 13 мм отворачиваем болты двух хомутов крепления топливного бака.

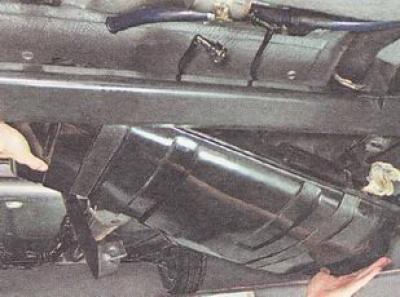

12. Снимаем с автомобиля топливный бак (бензобак).

Установка

Устанавливаем на автомобиль топливный бак (бензобак) и все снятые детали в обратной последовательности.

Рекомендация. Перед запуском двигателя включите зажигание, дождитесь когда топливный насос, накачав топливо, выключится и стравите воздух из топливной рампы через диагностический штуцер.

Топливный бак — снятие и установка

Работа показана на автомобилях с двигателями 21114 и 21124. Особенности снятия бака на автомобилях с двигателями 2111 и 2112 указаны в тексте.

Снимать бак лучше после того, как из него выработано максимальное количество топлива.

Для выполнения работы необходима смотровая яма или эстакада.

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Сбрасываем давление в топливопроводе (см. «Топливопровод — сброс давления»). Колодку жгута проводов к топливному модулю не подсоединяем

3. На автомобилях с двигателями 2111 и 2112 отсоединяем штуцеры топливопроводов от топливного модуля (см. «Топливный модуль двигателей 2111 и 2112 (1,5i) — снятие и установка»).

На автомобилях с двигателями 21114 и 21124

а) Отсоединяем трубки топливопровода от топливного фильтра (см. «Топливный фильтр — замена»).

б) Отсоединяем трубку от магистрального топливопровода.

4. Крестовой отверткой ослабляем затяжку хомутов крепления двух шлангов.

5. Отсоединяем от топливного бака шланг гравитационного клапана (1) и шланг заливной трубы (2).

6. Через патрубок заливного шланга специальным шлангом для перекачки топлива откачиваем топливо из бака.

7. Тонкими плоскогубцами ослабляем затяжку крепления пластмассового шланга выпуска воздуха из бака.

8. Снимаем пластмассовый шланг с патрубка топливного бака

9. Патрубки топливного бака затыкаем ветошью

10. Торцовым ключом на 13 мм отворачиваем болты двух хомутов крепления топливного бака.

Устанавливаем бак в обратной последовательности.

Перед запуском двигателя включите зажигание. Дождитесь когда топливный насос накачав топливо выключится и стравите воздух из топливной рампы через диагностический штуцер.

Замена бензобака своими руками

Основной причиной, по которой приходится снимать бензобак на автомобилях ВАЗ 2110, 2111 и 2112, является его повреждения, после которых дальнейшая эксплуатация является невозможной. Если бак потек, то устранять течь можно только лишь при полном его снятии, запаяв участки пропускания топлива, либо же заменить бензобак в сборе.

Для того, чтобы выполнить данную процедуру, понадобится следующий инструмент:

головка на 10, 8 и 13 мм;
отвертки как с плоским, так и с крестовым лезвием;
ключ на 17 (для автомобилей старого образца с двигателем 1,5 литра);
смазка проникающая;
трещоточные рукоятки или воротки;
удлинители.

Снятие и установка топливного бака на автомобилях ВАЗ 2110, 2111 и 2112

Первым делом необходимо поднять машину домкратом, точнее заднюю ее часть, либо же выполнять данный ремонт на смотровой яме. Разумеется, второй вариант будет предпочтительным.

Сразу можно со стороны салона открутить крышку, под которой находится бензонасос и отключить от него питание, а также отвернуть две топливных трубки при помощи ключа на 17. Наглядно результат показан ниже:

После этого уже со стороны самого бака отсоединяем наливную трубу от толстого шланга.

Отпускаем хомут, который придерживает второй шланг от заливной горловины.

И отводим его в сторону. Затем откручиваем два болта крепления бензобака, что наглядно показано ниже на фото.

И аккуратно пробуем опускать бак вниз, отводя все шланги и трубки в стороны, чтобы они ни за что не цеплялись.

Теперь у нас остается еще один самый тонкий шланг, который также необходимо отсоединить, предварительно ослабив стяжной винт хомута.

Ну и теперь можно без особых проблем вынимать бак из под автомобиля. Результат проделанной работы можно видеть на приведенном ниже снимке.

Если необходим ремонт, то производим его. При замене, покупаем новый бак и устанавливаем на свое место в обратной последовательности. Сразу можно проверить внутреннюю полость на наличие мусора и посторонних частиц — после чего хорошенько промыть емкость.

Цена нового бензобака на ВАЗ 2110, 2111 и 2112 составляет от 4000 рублей, поэтому такие детали выгоднее всего покупать на разборках. К примеру, мой ценник на такие вещи составляет всего 1500 рублей.

Замена топливного бака

При обнаружении течи топлива из бака рекомендуется заменить бак.

Если часто засоряется сетка топливного насоса, следует снять и промыть бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.

Для промывки топливного бака используйте моющие средства: «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

9. Выведите хомуты за балку задней подвески.
