Головка блока цилиндров двигателей 2112 и 21124 (16v) — снятие и установка

Замечание. Головку блока цилиндров двигателя можно снять в сборе или после частичной разборки (снять распределительные валы). Оба варианта показаны на двигателе 21124 (1,6i). На двигателе 2112 (1,5i) работа выполняется аналогично (особенности см. в тексте).

Видео:снятие гбц ваз 2112 16клапановСкачать

Снятие

1. Сливаем из двигателя охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

Если разборка головки блока цилиндров не требуется (например, для замены прокладки головки блока цилиндров), снимать ее следует в сборе с распределительными валами, корпусом подшипников, топливной рампой, датчиками давления масла и положения распределительного вала.

4. Отсоединяем верхнюю штангу крепления силового агрегата от кронштейна головки блока цилиндров (см. «Верхняя штанга крепления двигателей 2112 и 21124 (16v)»).

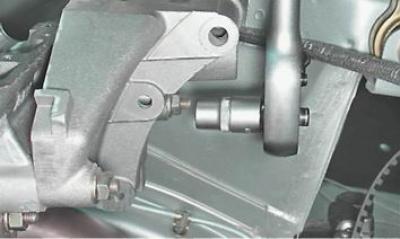

5. Торцовым ключом на 13 мм отворачиваем три гайки крепления кронштейна штанги.

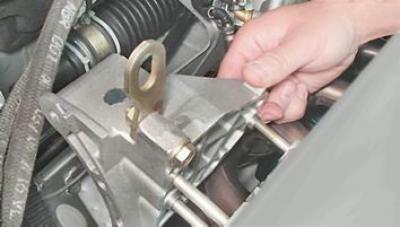

6. Снимаем кронштейн со шпилек.

8. Ключом на 10 мм отворачиваем болт крепления наконечника провода «масса» и отсоединяем его от головки блока.

9. Ключом на 13 мм отворачиваем гайку крепления наконечника провода отрицательного вывода аккумуляторной батареи и снимаем наконечник со шпильки.

10. Чтобы не повредить разъемы датчиков, отсоединяем провода от датчиков температуры охлаждающей жидкости системы управления двигателем (см. «Датчик температуры охлаждающей жидкости — проверка и замена») и от указателя температуры (см. «Датчик указателя температуры охлаждающей жидкости — проверка и замена»), а также от датчика положения распределительного вала, если снимаем головку блока цилиндров в сборе (см. «Датчик положения распределительного вала — проверка и замена»).

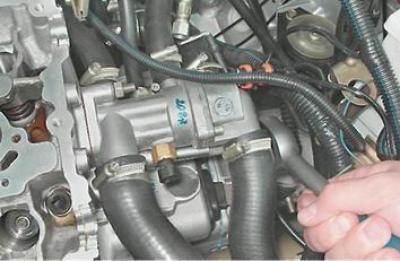

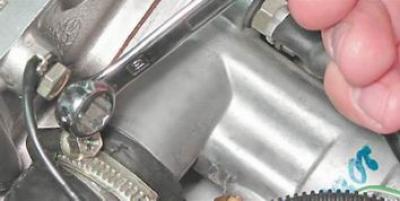

11. Торцовым ключом на 13 мм отворачиваем две гайки крепления корпуса термостата.

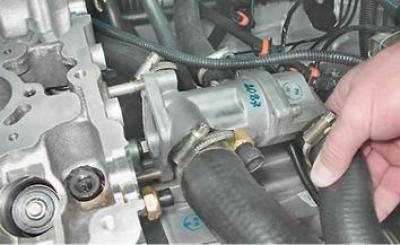

12. Снимаем корпус термостата со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

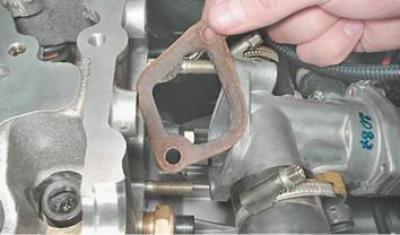

13. Снимаем уплотнительную прокладку.

14. Шестигранным ключом на 10 мм отворачиваем десять болтов крепления головки к блоку цилиндров в указанной последовательности.

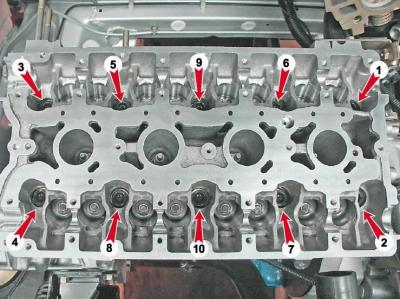

Последовательность отворачивания болтов крепления головки

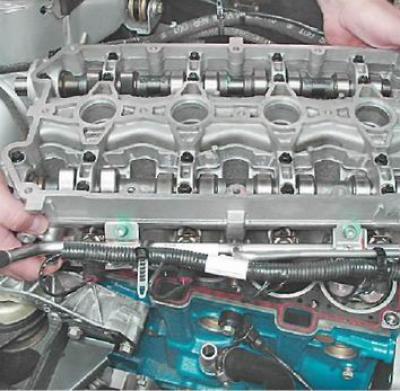

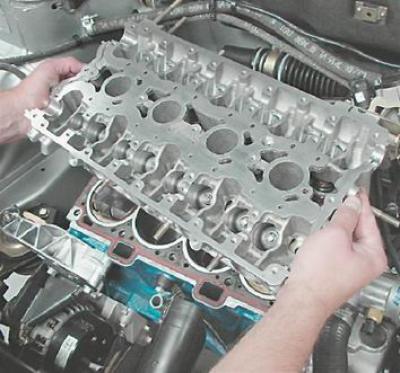

15. Снимаем головку с блока цилиндров в сборе.

. или со снятыми распределительными валами.

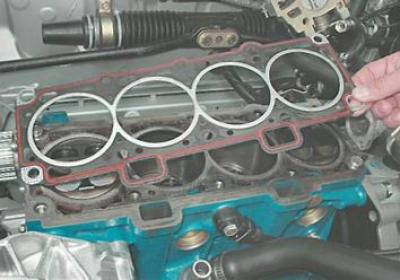

16. Снимаем прокладку головки блока цилиндров.

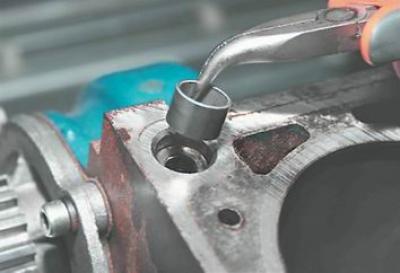

17. Чтобы не потерять, вынимаем две направляющие втулки из посадочных мест в блоке цилиндров.

Видео:Как снять двигатель на Приоре 16клапанов и разобрать. Часть 1 "Готовимся к капиталке?"Скачать

Установка

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

3. Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо

4. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

5. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм

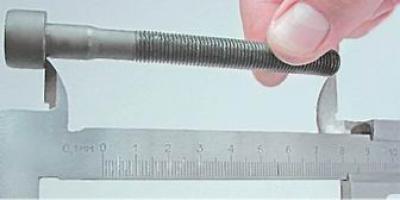

6. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

7. Перед установкой окунаем резьбовую часть болтов в моторное масло, и даем маслу стечь, выждав около получаса.

8. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Н·м (2 кгс·м) затем доворачиваем болты на 90° и потом еще раз доворачиваем болты на 90°. При этом соблюдаем очередность, указанную на фото.

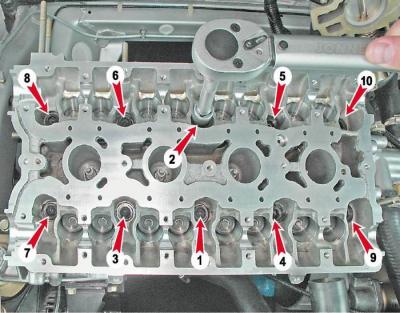

Последовательность затяжки болтов крепления головки

Дальнейшую сборку двигателя выполняем в обратной последовательности.

Видео:Замена прокладки ГБЦ Ваз 2110 16 клапанов / Ремонт двигателя - САНЯ МЕХАНИКСкачать

Снятие ГБЦ (головка блока цилиндров) на ВАЗ-2112 16 клапанов своими руками

Видео:Ваз 2112 снятие двигателя без снятия коробки передачСкачать

Ремонт головки блока цилиндров на ВАЗ 2112 своими руками

Головка блока цилиндров ВАЗ 2112 16 клапанов является одной из самых важных частей силового агрегата. От ее состояния зависит работа нормальная работа двигателя. Поэтому в течение всей эксплуатации машины необходимо постоянно проводить ее диагностику и выполнять замену расходных материалов. В статье описан процесс снятия и установки ГБЦ 16 клапанов, что єто за устройство и зачем нужен ремонт. В приложенном видео наглядно можно увидеть весь процесс демонтажа головки.

Видео:Как снять головку (ГБЦ) ваз 2110-2111-2112 16 клапановСкачать

Вывод

Таким образом, проводится капитальный ремонт головки блока цилиндров 16-клапанного двигателя ВАЗ 2112. Этот процесс на автосервисе займет 1-2 дня, а вот у себя в гараже автолюбитель может потратить времени намного больше, поскольку скажется нехватка инструмента. Так, рекомендуется проводить ремонт ГБЦ на автосервисах, где все сделает намного быстрее и качественнее. Конечно, это ударит по карману, поскольку качественный и капитальный ремонт этот детали будет стоить в среднем около 7000-10000 руб. вместе с запасными частями.

Видео:ПОЛНАЯ сборка 124-го двигателя ВАЗ 2112. ВСЕ моменты затяжек.Скачать

Что такое головка блока цилиндров

Головка блока цилиндров – важный и сложный узел конструкции двигателя. Она представляет собой крышку, которая закрывает и защищает блок цилиндров: камеры сгорания, каналы системы смазки, основные части ГРМ и др. Изготавливается она из легированного чугуна или сплава алюминия.

ГБЦ автомобиля ВАЗ 2112

Головка на ВАЗ 2112 имеет следующее строение и соответственно функции:

• крышка, предназначенная защищать блок цилиндров от внешних воздействий;
• в месте крепления крышки к блоку цилиндров находится резиновая прокладка, служащая для герметизации;
• в передней части блока, расположен привод распредвала и натяжитель цепи;
• камеры сгорания;
• резьбовые отверстия для форсунок и свечей зажигания;
• в корпусе головки также есть отверстия, в которых крепятся входной и выходной коллекторы.

В верхней части головки есть место, где размещаются втулки, клапанные пружины, опорные шайбы и распредвалы. Отведено место и для ГРМ.

Видео:установка гбц ваз 2112 -16 клапановСкачать

Тюнинг

Простая прошивка или чип-тюнинг на 124 двигатели, особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

• Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
• Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
• Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
• Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.

Читайте также: Можно ли варить блок цилиндров двигателя

Видео:Замена прокладки ГБЦ и герметика постели распредвалов и клапанной крышки 2110, 2112 16VСкачать

В каких случаях необходим ремонт?

Своевременная диагностика ГБЦ на ВАЗ 2112 необходима для нормальной работы двигателя особенно с 16-ю клапанами. При эксплуатации автомобиля следует исключать перегрева устройство, так как головку может повести. Для регулировки клапанов и замены маслосъемных колпачков нет необходимости в демонтаже ГБЦ. Снятие головки необходимо при крупном ремонте:

• когда меняются направляющие втулки;
• если нужна притирка и замена направляющих клапанов;
• удалении нагара с деталей;
• замене прокладки;
• замене распредвала и его постелей;
• механической обработке соприкасающихся плоскостей.

При комплексном ремонте меняются мелкие детали и при необходимости осуществляется притирка, снятие, доработка и регулировка клапанов.

Видео:Снимаем двигатель ВАЗ без ямы и лебёдки)))Скачать

Этапы работы

Этапы снятия и ремонта ГБЦ на ВАЗ212 16 клапанов приведены ниже, наглядно их можно увидеть на видео.

1. Снятие начинается с отсоединения клеммы «минус» от АКБ.
2. Затем последовательно отсоединяются разъемы датчиков, подводящие шланги.
3. Далее отсоединяем привод дроссельной заслонки, приемную трубу глушителя,
4. Снимаем кронштейн топливных трубок, а также ресивер и дроссельный узел.
5. Далее демонтируем крышку ГБЦ.
6. После снятия кронштейна задней опоры двигателя, снимаем зубчатый шкив распределительного вала. Затем демонтируем заднюю крышку ремня ГРМ.
7. Отсоединив все навесные датчики, оборудование и сняв держатели, с помощью шестигранника следует последовательно выкрутить 10 болтов и вынуть их вместе с шайбами.

Откручиваем винты, удерживающие ГБЦ

• После этого демонтируем головку вместе с прокладкой.
• Дальнейшая разборка выполняется на станке. Сначала нужно снять корпус подшипников распредвалов, затем демонтировать сами валы и извлечь гидротолкатели.

Видео:Как быстро снять, извлечь двигатель ВАЗ 2112 быстро и просто. Как снять двигатель одному без помощи.Скачать

16-клапанники 2008 года

16-клапанники 2008 года

Момент затяжки гбц ваз-2112 16 клапанов: схема, усилие
Самый «маленький» из 16-клапанных двигателей Волжского автозавода — ВАЗ-11194 рабочим объемом 1,4 л. Производятся и две модели объемом 1,6 л — уже несколько устаревший ВАЗ-21124 и его более современный и мощный вариант ВАЗ-21126, постепенно вытесняющий на конвейере предшественника Обратите внимание на график с характеристиками двигателей: при частотах вращения коленвала, близких к максимальным, характеристики мощности и крутящего момента ВАЗ-11194 и ВАЗ-21124 практически совпадают — и лишь при более низких оборотах «малыш» уступает старшему собрату. А вот двигатель 21126 существенно — примерно на 10% — мощней и тяговитей двух других Давайте же знакомиться с их начинкой. Блоки цилиндров 21124 и 21126 отлиты из чугуна. По сравнению с прежним, полуторалитровым аналогом 2112 они на 2,3 мм выше (расстояние от оси коренных подшипников до верхней плоскости блока). Диаметр цилиндров двигателей 21124 и 21126 одинаковый — 82 мм. Для селективной сборки двигателя блоки 21124 по диаметру цилиндра поделены на пять классов через 0,01 мм (А, В, С, D, Е). У блока 21126 три класса через те же 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока. Прочие размеры блоков идентичны. Но есть отличия в требованиях к обработке стенок цилиндров. Хонингование цилиндров 21124 выполняется по технологии и требованиям АВТОВАЗа, а 21126 — в соответствии с более жесткими требованиями фирмы Federal Mogul, обусловившими ужесточение требований к шероховатости рабочих поверхностей. Чтобы не перепутать блоки, кроме маркировки, сделанной в отливке на левой стенке блока, серийный номер нанесен на задней стенке рядом с четвертым цилиндром. Блок 21124 окрашен в синий цвет, а 21126 — в серый. Блок цилиндров двигателя 11194 по конструкции аналогичен блоку 21126, но диаметр цилиндра меньше — 76,5 мм против 82 мм. Обработка стенок цилиндров — тоже в соответствии с требованиями фирмы Federal Mogul. Маркировка на тех же местах, окрашен блок в синий цвет. Кроме этого, в блоке 11194 между цилиндрами есть протоки рубашки охлаждения, а у двигателей 1,6 л их нет. Для селективной сборки двигателя блоки 11194 по диаметру цилиндра поделены на три класса через 0,01 мм (А, В, С). В двигателе 21124 применяется шатун 2110 — стальной, двутаврового сечения, со сталебронзовой втулкой в верхней головке и осевой фиксацией по нижней головке (на фото сверху). Крышка шатуна крепится двумя болтами, запрессованными в шатун. По диаметру отверстия втулки под поршневой палец шатуны подразделяются на три класса через 0,004 мм. Номер класса отверстия нанесен на верхней головке шатуна. В двигателях 11194 и 21126 используется шатун 11194, не взаимозаменяемый с шатуном 2110. Новый шатун, хотя и подрос с 121 мм до 133,5 мм, стал легче — в среднем, «похудел» с 683 до 412 г, что серьезно снизило инерционные нагрузки. Его осевую фиксацию обеспечивает верхняя(!) головка — по поршню. При этом стальная деталь контактирует с алюминиевой, что уменьшает потери на трение по сравнению с двигателем 21124, где стальной шатун трется о чугунные поверхности коленчатого вала, да и скорость трения ниже. Нижняя головка, выполненная по разрывной технологии, стала изящней. Ее крышка крепится к шатуну двумя болтами. Удлинение шатуна уменьшило силу бокового давления поршня на цилиндр. Новый шатун не имеет разделения на классы по диаметру отверстия верхней головки — и маркировки на нем нет. Но шатуны подразделяют на классы по массе. Для шатуна 2110 предусмотрено 9 классов, с допуском внутри класса ± 5 г. Маркировка буквенная, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). У шатуна 11194 три класса, по количеству черных меток на нижней крышке. Разница между классами ± 7 граммов. На двигателе 11194 допускается установка шатунов с одной либо двумя метками, для 21126 — с двумя либо тремя. Момент затяжки гаек шатуна 2110 двигателя 21124 — 50,9 +2,6 Н.м. Болты шатуна 11194 (двигателей 11194/21126) затягивают в два приёма по методике: 20 Н.м + 135°. Болты шатуна 11194 гарантированно выдерживают три разборки-сборки. Первая разборка шатуна произведена уже при сборке двигателя на АВТОВАЗе. Возможна и вторая разборка на АВТОВАЗе — например, при выборочном контроле качества двигателя. Так как на практике сложно учесть реальное количество предыдущих ремонтов, при каждой разборке шатуна 11194 его болты рекомендуют заменять новыми.

Видео:Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16vСкачать

Необходимые детали и инструменты для ремонта

1. Клапан системы впуска топлива 8 шт. (арт. 21120-1007010).
2. Клапан выпуска отработанных газов 8 шт. (арт. 21120-1007012).
3. Комплект гидрокомпенсаторов 16 шт. (арт. 21120-1007300).
4. Прокладки клапанной крышки, ГБЦ, впускного коллектора, выпускного коллектора (все идут комплектом арт.21120-1002064-86).
5. Болты крепления ГБЦ к картеру двигателя (арт.21120-1003271-018).
6. Ремень ГРМ (арт.2112-1006040-02РУ), натяжной ролик ГРМ (арт.KT100507/100513), приводной ремень навесных агрегатов (арт.BP638).
7. Моторное масло и масляный фильтр.
8. Жидкость системы охлаждения.

Установка клапанов на ВАЗ 2112 осуществляется с применением стандартного набора инструментов, а также нескольких специализированных видов ключей:

Видео:Замена заглушки блока 2112 ,передний привод.Скачать

Принципы затяжки

• 1-м затягивается средний болт, ближний к вам;
• 2-м – тот, что расположен над ним;
• далее – стоящие по сторонам от центрального нижнего (первым – левый);
• 5-м и 6-м закручиваются верхние, находящиеся по бокам от 2-го (сначала – правый);
• наступает черед угловых – затяните прежде левые нижний и верхний и остальные в том же порядке.

Следующий параметр – усилие. Сама затяжка ГБЦ проводится в несколько этапов:

• первоначально нужен момент в 20 Н·м;
• потом – от 70 до 85,5;
• далее болты проворачивают точно на 90 градусов, и этот этап, пройдя по кругу повторяют еще раз.

Все это позволяет обеспечить равномерное прилегание ГБЦ к прокладке и собственно блоку цилиндров.

Видео:меняю заглушку блока на ваз 2112Скачать

Самостоятельный ремонт ГБЦ

Каждый отечественный автолюбитель обладает стандартными авто слесарными навыками и способен провести своими руками ремонт ГБЦ, для этого необходимо внимательно изучить нижеописанные этапы работы, которые условно разделяются на: подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинают с загона автомобиля в помещение со смотровой ямой, отключения питания бортовой электросети (снятие клемм с АКБ), откручивание защиты картера двигателя и слива из него масла и охлаждающей жидкости, что делается в заранее подготовленные емкости через специальные технические пробки в картере. Данные работы стоит проводить исключительно на остывшем моторе, это позволит не получить ожог рук от нагретых (обычно до 60-80ºС) жидкостей.

Демонтаж

Начинается со снятия всего навесного оборудования ГБЦ (впускной и выпускной коллектора, патрубки радиатора охлаждения, воздуховод воздушного фильтра, высоковольтных проводов и свечей зажигания), защитный кожух ремня ГРМ, в результате чего открывается доступ до крепежа клапанной крышки. Откручиваем натяжной ролик ремней генератора и системы ГРМ, снимаем их, далее приступаем к демонтажу крепления крышки клапанов, выкручиваем их, получая свободный доступ к болтам ГБЦ. Выкручиваем их, после чего головку блока цилиндров можно снимать с картера движка.

Ремонт

Разбирается снятая с мотора и поставленная на верстак ГБЦ. Откручивается крепеж распредвалов и они аккуратно вынимаются, далее достаются из посадочных мест гидрокомпенсаторы и с помощью винтового рассухаривателя, демонтируются стопорные кольца клапанов (сухарики), после чего они вытаскиваются со своих рабочих мест. Проведя разборку головки блока цилиндров, тщательно очищаем ее от технических загрязнений. Каждый новый клапан необходимо притереть к своим рабочим поверхностям, делается это с помощью дрели и специальной шлифовочной пасты.

Закончив со шлифовкой, рабочая поверхность тщательно протирается ветощью. На ГБЦ устанавливаются все новые детали. Обратно собирается механизм ГРМ (клапанные толкатели, гидрокомпенсаторы, распредвалы и их передние сальники) и головка блока цилиндров готова к монтажу на двигатель.

Монтаж

Начинают с отчистки поверхности картера мотора от остатков прокладки и следов утечек технических жидкостей, далее устанавливается новая прокладка ГБЦ на посадочное место и аккуратно надевается на специальные направляющие собранная головка, после чего по специальной схеме ее крепежные болты затягиваются динамометрическим ключом до требуемых усилий.

Следующим шагом монтируются ремни ГРМ и генератора, прикручивается на свои места все навесное оборудование, в мотор заливается новое масло и антифриз, двигатель запускается и внимательно контролируется на отсутствие протечек жидкостей и посторонних шумов. Также смотрите видео замены клапанов на ВАЗ 2112 (16-клапанник):

Видео:замена задней заглушки системы охлаждения ваз 16 клСкачать

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

В каналах клапанов может находиться нагар. Его счищают:

• Плоской отвёрткой;
• Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Этапы ремонта головки блока

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Мойка и опрессовка

Процесс мойки автомобильных запасных частей горячим керосином

Для того чтобы помыть головку, она должна быть полностью разобрана, то есть демонтированы все детали, которые можно легко снять. Для полноценной мойки необходимо 12 литров горячего керосина. На автосервисах это делают при помощи распылителя, который подает жидкость под давлением. Так, смывается вся грязь и остатки металличесской стружки. Мойка проводится до тех пор, пока ГБЦ не станет полностью чистой.

Процесс опрессовки головки блока цилиндров

Опрессовка – это процесс, при котором проверяется целостность детали. Опрессовку можно проводить двумя способами, которые в принципе похожи. Первый – закрытие всех щелей и наполнение водой деталь. Есть, где-то проступит или потечет вода, то нарушена целостность и необходим ремонт. Второй способ – закрываются все щели, и головка погружается в водный раствор. Сразу будет видно, где имеет место разгерметизации детали. В случае, если целостность головки нарушена, то необходимо реставрировать ее.

Демонтаж седел

Прежде чем перейти к остальным этапам капитального ремонта, необходимо снять седла клапанов. В лучшем случае, они легко выбьются с посадочного места, а если нет, то придется применить русскую смекалку.

Клапан приваривается к седлу и выбивается из посадочного места

Итак, что же делать если седла клапанов не выбиваются? Решение простое. Необходимо приварить к ним трубку, чтобы рабочий конец проходил через канал направляющей втулки и выбивать, пока седло не соскочит с посадочного крепления. Конечно, на кольце места крепления седла могут образоваться трещины или отколоться кусочек. После совершения процедуры необходимо осмотреть место и при необходимости заварить аргоновой сваркой.

Проверка на деформации

Зачастую, ремонт головки блока цилиндров не обходится без проверки плоскости. Это можно совершить, обратившись на автосервис, который имеет проверочный стенд, или попросить у соседа по гаражу специальную линейку для промера плоскости ГБЦ.

Замер плоскости ГБЦ на деформацию при помощи металической линейки и щупа

Важно! Рекомендуется отдавать такие головки блоков именно на автосервис с надлежащим оборудованием, поскольку только там смогут и промерять плоскость и прошлифовать ее до нужного размера.

Итак, если на головке блока имеется деформация или плоскость имеет прогиб, то необходимо ее отшлифовать. Делается эта операция на специальном плоскошлифовальном станке. Обычно, автомастера рекомендуют не убирать более 10 мм толщины. Рассмотрим возможные варианты шлифовки ГБЦ по размерности:

• Ремонт 1 – 1-2,5 мм;
• Ремонт 2 – 2,5-5 мм;
• Ремонт 3 – 5-7,5 мм;
• Ремонт 4 – 10 мм – максимально допустимое значение для шлифовки ГБУ ВАЗ 2112.

Процесс шлифовки поверхности ГБЦ

Примечание! Если убрать толщину плоскости более 10 мм, то это может привести к неверной работе механизма ГРМ, потери мощности и увеличению расхода ГСМ.

Аргонная сварка

Аргонная сварка – это сварочные работы, которые проводятся по алюминию. Для этого используется специальный газ – аргон. Так, для устранения трещин и заваривания дефектов посадочных мест седел клапанов требуется их заварить, а после этого провести фрезерные работы на специальном оборудовании.

Процесс восстановления трещин в ГБЦ при помощи аргонной сварки

После того, как проведенные работы по сварке и фрезерованию необходимо довести поверхность до готовности. Для этого головку блока цилиндров размещают на специальном стенде, где проводится полировка поверхность при помощи специальной пасты производства АБРО или ее аналогов. Это необходимо для того, чтобы поверхность не имела шероховатостей. Когда эта процедура закончена, необходимо еще раз провести мойку детали от металлической стружки и остатков рабочего материала.

Сборку ГБЦ лучше всего проводить на специальном стенде

Когда головка блока обработана и помыта можно приступить непосредственно к ее сборке. Но, перед этим нужно провести приготовительные работы. Рассмотрим все этапы сборки последовательно:

1. Корпус ГБЦ устанавливается в специальную печь для нагревания.
2. Тем временем проводятся замеры посадочного места клапана к седлу, разворачиваются направляющие втулки.
3. Когда ГБЦ нагрелась, ее достают с печи. На горячую, устанавливают седла клапанов.

На специальном стенде проходит обработка фаски клапана

Этапы процесса шорошки седла клапана

Процесс притирки клапанов

Таким образом, проводится капитальный ремонт головки блока цилиндров 16-клапанного двигателя ВАЗ 2112. Этот процесс на автосервисе займет 1-2 дня, а вот у себя в гараже автолюбитель может потратить времени намного больше, поскольку скажется нехватка инструмента. Так, рекомендуется проводить ремонт ГБЦ на автосервисах, где все сделает намного быстрее и качественнее. Конечно, это ударит по карману, поскольку качественный и капитальный ремонт этот детали будет стоить в среднем около 7000-10000 руб. вместе с запасными частями.

Видео:как быстро снять двигатель ваз одному за семь минутСкачать

Снятие

1. Сливаем из двигателя охлаждающую жидкость (см. “Охлаждающая жидкость – замена”).

Если разборка головки блока цилиндров не требуется

(например, для замены прокладки головки блока цилиндров), снимать ее следует в сборе с распределительными валами, корпусом подшипников, топливной рампой, датчиками давления масла и положения распределительного вала.

4. Отсоединяем верхнюю штангу крепления силового агрегата от кронштейна головки блока цилиндров (см. “Верхняя штанга крепления двигателей 2112 и 21124 (16v)”).

5. Торцовым ключом на 13 мм

отворачиваем три гайки крепления кронштейна штанги.

6. Снимаем кронштейн со шпилек.

отворачиваем болт крепления наконечника провода “масса” и отсоединяем его от головки блока.

отворачиваем гайку крепления наконечника провода отрицательного вывода аккумуляторной батареи и снимаем наконечник со шпильки.

10. Чтобы не повредить разъемы датчиков, отсоединяем провода от датчиков температуры охлаждающей жидкости системы управления двигателем (см. “Датчик температуры охлаждающей жидкости – проверка и замена”) и от указателя температуры (см. “Датчик указателя температуры охлаждающей жидкости – проверка и замена”), а также от датчика положения распределительного вала, если снимаем головку блока цилиндров в сборе (см. “Датчик положения распределительного вала – проверка и замена”).

11. Торцовым ключом на 13 мм

отворачиваем две гайки крепления корпуса термостата.

12. Снимаем корпус термостата со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

13. Снимаем уплотнительную прокладку.

14. Шестигранным ключом на 10 мм

отворачиваем десять болтов крепления головки к блоку цилиндров в указанной последовательности.

Последовательность отворачивания болтов крепления головки

15. Снимаем головку с блока цилиндров в сборе.

. или со снятыми распределительными валами.

16. Снимаем прокладку головки блока цилиндров.

17. Чтобы не потерять, вынимаем две направляющие втулки из посадочных мест в блоке цилиндров.

Видео:Цена капиталки 16 клапанного двигателя вазСкачать

Двигатели

Производители предлагали для модели пять силовых агрегатов в зависимости от модификации:

• 1,5-литровым 8-клапанным двигателем 2111 оборудовали модификацию ВАЗ 21122;
• 1,5-литровым 16-клапанным двигателем 21120 оснащали модификацию ВАЗ 21120;
• 1,6-литровым 8-клапанным двигателем 21114 оборудовали модификацию ВАЗ 21121;
• 1,6-литровый 8-клапанным двигателем 21124 оборудовали модификацию ВАЗ 21124;
• 1,8-литровый 16-клапанный двигатель мощностью 100 л.с. предлагали для модификации ВАЗ 21128.

🎬 Видео

снятие гбц приора 16 клапанов 126 моторСкачать

Установка двигателя ваз 2112Скачать

Как снять 8 клапанный двигатель ваз 2110 без снятия коробкиСкачать
