Загрязнение клапана VVT, как правило, выражается в рывках двигателя, крайне неустойчивой работе. Это происходит вследствие подклинивания внутри соленоида из за грязевых отложений. Сам узел представляет из себя электромагнит с сердечником и практически неубиваемый. Сегодня мы снимем этот клапан и в профилактических целях почистим его.

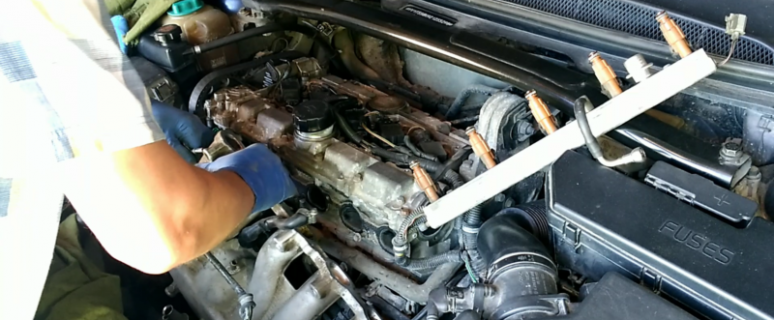

Итак, снимаем пластиковую накладку (кожух из 2х частей) с крышки головки блока цилиндров (красные стрелки), выкрутив восемь винтов Torx (30). Перед этим освобождаем трубу наддува (синяя стрелка, крепление — желтая стрелка).

Сняв кожух, над выпускным распредвалом, видим нашего «пациента», снимаем с него фишку питания и откручиваем.

Разбираем соленоид, он скрепляется одним винтом, промазать не возможно. После разборки, видим состояние клапана:

Берем очиститель карбюратора и отмываем детали до блеска, продуваем сжатым воздухом, и ставим на место. При установке, используется новая прокладка.

Вся работа выполняется менее чем за час.

Видео:Разборка и чистка клапана VVT. Volvo S60.Скачать

Расширительный клапан Volvo XC90 с 2003 года

Видео:Про клапана на ВольвоСкачать

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
регулировка клапанов Volvo XC90 , система впуска двигателя Volvo XC90 , система выпуска газов Volvo XC90 , система выпуска Volvo XC90 , система впуска Volvo XC90

Видео:Как снять клапан EGR Вольво XC70? Замена заслонки и чистка EGRСкачать

5. Расширительный клапан

Снятие центрального расширительного клапана

1. Разрядите систему кондиционирования.

2. Снимите стабилизирующую скобу двигателя с моторного отсека.

3. Снимите крепление правого желоба.

5. Откройте зажим трубопровода на лонжероне.

6. Снимите тепловой экран над расширительным клапаном и снимите уплотнение.

7. Снимите трубопровод, ослабив винт держателя и слегка потянув ее назад.

8. Отодвиньте трубопровод от расширительного клапана и осторожно закрепите на ближайшем элементе.

9. Ослабьте два винта, удерживающие расширительный клапан.

10. Снимите расширительный клапан.

Установка центрального расширительного клапана

Всегда используйте новые уплотнительные кольца, смазанные маслом.

1. Установите уплотнительные кольца на трубопроводе от испарителя.

2. Установите расширительный клапан. Установите и затяните винты с усилием 4,5 Нм.

3. Установите уплотнительные кольца на трубках.

4. Расположите трубки и держатель вплотную к расширительному клапану. Одновременно проверьте, что трубки правильно расположены на держателе и на элементе конструкции.

5. Установите винт. Затяните держатель и трубки на расширительном клапане.

6. Установите уплотнение и тепловой экран. Установите тепловой экран на место при помощи гаек.

7. Сожмите зажим на элементе конструкции.

8. Установите крепление правого желоба

Читайте также: Как правильно выставить распредвалы ваз 2112 16 клапанов

10. Установите стабилизирующую скобу двигателя в моторном отсеке.

11. Зарядите систему хладагентом.

Снятие заднего расширительного клапана

1. Разрядите систему кондиционирования.

2. Снимите заднюю левую боковую панель.

3. Отверните винт на блоке соединения труб системы кондиционирования на расширительном клапане

4. Отверните 2 винта расширительного клапана.

Фирменные уплотнительные кольца расширительного клапана и труб подсоединения системы кондиционирования имеют фиолетовый цвет, они должны быть заменены на новые, желтые, смазанные компрессорным маслом.

5. Установку выполните в последовательности обратной снятию. Зарядите систему хладагентом.
