Как снять обратного клапана вакуумного усилителя

Видео:ВАЗ 2112 - небольшой подсос воздуха и плавают обороты! Что, нужна замена вакуумного усилителя?Скачать

Снятие обратного клапана вакуумного усилителя тормозов

Видео:Замена обратного клапана ВУТ Mercedes Benz на ВАЗовский.Скачать

Снятие обратного клапана вакуумного усилителя тормозов Лада Приора (ВАЗ-2170)

Работу проводим для оценки работоспособности клапана или при его замене.

Замену обратного клапана вакуумного усилителя или его уплотнительной втулки проводим без демонтажа усилителя. Снимаем правую часть обивки щитка передка (см. «Снятие обивки щитка передка»).

…вынимаем обратный клапан из уплотнительной втулки корпуса вакуумного усилителя тормозов вместе со шлангом. Отсоединив шланг от клапана…

…снимаем обратный клапан. Исправность клапана можно оценить, продув его (например ртом) в обоих направлениях. В направлении от усилителя к впускному трубопроводу воздух должен проходить, а в противоположном направлении — нет. Неисправный клапан заменяем.

Если обратный клапан усилителя исправен — устанавливаем его в обратной последовательности.

Перед установкой клапана проверяем состояние…

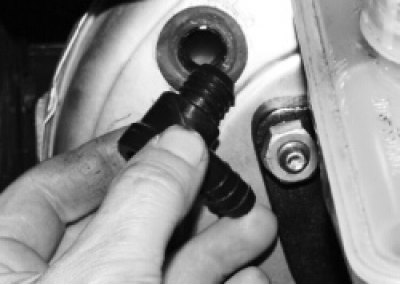

…резиновой уплотнительной втулки, расположенной в отверстии корпуса вакуумного усилителя тормозов. При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности резины втулку необходимо заменить.

Для облегчения установки обратного клапана во втулку можно нанести на их поверхности проникающую жидкость типа WD-40.

Видео по теме «Lada Priora. Снятие обратного клапана вакуумного усилителя тормозов»

Замена обратного клапана ВУТ Mercedes Benz на ВАЗовский.
Шипят тормоза. Замена вакуумника тормозов на ВАЗ 2110, 11, 12 ВУТ
Замена вакуума на ВАЗ 2110, 2111 и 2112

Видео:Доработка тормозов за 25 рублей на Ладе КалинеСкачать

Проверка работы и замена обратного клапана вакуумного усилителя

Пошаговая инструкция с фото сопровождением о том, как проверить работу обратного клапана вакуумного усилителя и произвести его замену.

Пошаговая инструкция с фото сопровождением о том, как проверить работу обратного клапана вакуумного усилителя и произвести его замену.

Если с тормозной системой появились первые симптомы плохой работы, тогда следует произвести осмотр на поиск неисправностей. Обычно первые симптомы проявляются при нажатии на педаль тормоза. А это в свою очередь – неисправность вакуумного усилителя тормозов – главного «помощника» всей системы торможения.

Чтобы проверить работоспособность вакуумного усилителя, нужно при выключенном двигателе автомобиля произвести 5-6 последовательных нажатий на педаль тормоза с интервалом в 1-2 секунды и на шестой раз педаль не отпускать – зафиксировать нажатой. Теперь в таком положении заведите двигатель, педаль должна будет переместиться вперёд. Если ничего не случилось, тогда нужно проверить вакуумный шланг и работу обратного клапана на герметичность, что мы и будем сейчас делать в этой статье.

Вся процедура очень простая и не требует дополнительной помощи со стороны, всё можно делать в гараже своими руками. Самое неудобное и нудное это будит разборка обшивки под капотом, иначе до вакуумного усилителя тормозов будет не добраться.

Видео:Какие могут быть причины неисправности вакуумного усилителя тормозов. Как проверить их самомуСкачать

Проверка работы и замена обратного клапана вакуумного усилителя:

1. Провод с клеммой «–» отсоединить от автомобильного аккумулятора.

2. Снять полностью левую и правую шумоизоляционную обивку моторного отсека.

3. Провести осмотр вакуумного шланга на герметичность соединения со штуцером на впускной трубе. Если тут всё хорошо, тогда идём далее.4. Проверьте соединение этого шланга на другом конце – на вакуумном усилители тормозов.

Читайте также: Какие вены не имеют клапанов

5. Тут нужно ослабить затяжку хомута на шланге с клапаном и вынуть его, после чего обратный клапан можно достать из вакуумного усилителя.

6. На клапан нужно надеть резиновую грушу со стороны штуцера большого диаметра (конец который вставлялся в усилитель тормозов) и сжать её. Если всё исправно, то воздух спокойно выйдет с обратной стороны – через клапан.

7. Если при разжимании груши она осталась в зажатом положении, тогда обратный клапан вакуумного усилителя тормозов исправлен. Если воздух не выходит с обратной стороны или груша набирает воздух после её разжимания рукой, тогда клапан нужно заменить на новый. Замена и его сборка происходит в обратном порядке.

Эту процедуру можно делать и без груши – продуть ртом. Должно происходить свободное выдувания воздуха с обратной стороны клапана и невозможность вдувания в себя.ВАЗ

Видео:Как быстро проверить вакуумный усилитель тормозов (ВУТ) и его клапанСкачать

Как снять обратный клапан вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Видео:Замена обратного клапана на вакуумный усилитель тормозовСкачать

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов – это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Видео:Вакуумный клапан.Скачать

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Видео:Неисправность вакуумного усилителя тормозов на ПатриотеСкачать

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Читайте также: Перепускной клапан уаз патриот

Видео:Простая проверка вакуумного усилителя тормозов, проверка клапана ВУТ и шланга на подсос воздуха!Скачать

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Видео:СРОЧНО ЧИНИ ТОРМОЗА/Клапан ВУТ, для чего он нуженСкачать

Конструкция и алгоритм работы

Первые легковые машины, выпускавшиеся в прошлом веке, не оснащались «вакуумниками». Для резкого замедления авто в случае экстренного торможения педаль приходилось надавливать с усилием порядка 80 кг. Устройство вакуумного усилителя тормозов, устанавливаемого на современные транспортные средства, позволяет снизить упомянутое усилие до легкого нажатия.

Чтобы диагностировать неисправности данного узла, нужно знать его конструкцию и принцип действия. Усилитель представляет собой цилиндрический корпус из металла, внутри которого размещены следующие элементы:

• диафрагма, подталкиваемая возвратной пружиной;
• воздушный клапан с двумя каналами – атмосферным и вакуумным;
• в центре корпуса установлен шток, соединенный одним концом с педалью тормоза, вторым – с главным цилиндром, к нему же прикреплена диафрагма;
• патрубок подвода разрежения от впускного коллектора двигателя, подключенный к обратному клапану.

По сути, корпус «вакуумника» разделен мембраной на 2 отдельных камеры. К первой подводится разрежение от силового агрегата, во второй давление воздуха равняется атмосферному. Камеры сообщаются между собой через каналы воздушного клапана, поочередно открывающихся при нажатии и отпускании педали водителем.

Классический вакуумный усилитель тормозов работает по такому алгоритму:

1. Пока водитель не активирует тормозную систему, обе камеры сообщаются посредством вакуумного канала. Поскольку давление в них одинаковое, толкатель и шток остаются неподвижными.
2. После нажатия педали шток перемещается вперед и связь двух камер через вакуумный канал прерывается. Клапан открывает другой проход, соединяющий атмосферную камеру с наружным воздухом.
3. Из-за разницы давлений диафрагма изгибается в сторону разрежения, тем самым помогая давить на толкатель и поршень основного гидроцилиндра.
4. Когда шофер снимает ногу с педали, клапан производит обратное действие – перекрывает атмосферный канал и открывает вакуумный. Давление в камерах уравнивается, пружина отбрасывает мембрану в первоначальное положение.

Справка. В дизельных и некоторых бензиновых автомобилях разрежение создает не впускной коллектор, а отдельный вакуумный насос тормозной системы. Подобная схема безотказно действует в условиях высокогорья с пониженным атмосферным давлением, где обычный мембранный усилитель теряет работоспособность.

Если тормозная педаль удерживается водителем в нажатом состоянии, диафрагма тоже останавливается и воздействует на шток постоянным усилием. Благодаря описанному принципу действия ВУТ работа шофера существенно облегчается, а система реагирует на педаль значительно быстрее.

Видео:Двигатель работает с перебоями из-за вакуумного усилителяСкачать

Признаки и причины неисправностей

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

• увеличение свободного хода (примерно до половины);
• нестабильная работа силового агрегата, особенно на холостом ходу;
• механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Примечание. Усилитель неспособен нормально функционировать без подачи разрежения от мотора. Поэтому симптомы неполадок нужно проверять только при работающем двигателе.

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

• подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
• износ диафрагмы, ведущий к потере герметичности;
• выход из строя воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Читайте также: У каких приор не загибает клапана

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Видео:geely ck обратный клапан вакуумаСкачать

Способы диагностики ВУТ

При обнаружении одного из вышеперечисленных симптомов нужно сразу проверить вакуумный усилитель тормозов на работоспособность без снятия с автомобиля. Диагностика производится просто:

1. Запустите и прогрейте мотор.
2. Оставив двигатель работать на холостых оборотах, передавите рукой или пассатижами патрубок отбора разрежения, ведущий от коллектора. Другой вариант – отключить его от штуцера и заглушить последний деревянным клином.
3. Неизменное поведение мотора указывает на герметичность системы. Исправность воздушного клапана проверяется другим способом, описанным ниже.
4. Если обороты силового агрегата стабилизировались либо повысились, имеет место подсос воздуха через ВУТ или подающий шланг.

Определив неисправность усилителя, исключите из списка «подозреваемых» шланг передачи вакуума. Отсоедините патрубок и обследуйте на предмет трещин и порывов. Проверьте состояние хомутов, при необходимости установите новые затяжки.

Если герметизация патрубка не дала результата, переходите к проверке самого «вакуумника»:

1. Не запуская мотор, сядьте на водительское кресло и надавите тормоз 3–5 раз. Первые нажатия будут легкими, на последних рабочий ход сильно уменьшится. При этом диафрагма втягивает воздух через шланг и накачивает внутрь корпуса, выйти ему наружу препятствует обратный клапан. Припомните, атмосферный канал закрыт.
2. Совершив последнее движение, зафиксируйте педаль в нажатом состоянии и запустите двигатель.
3. После запуска мотора педаль должна опуститься примерно наполовину.

Данная проверка вакуумного усилителя тормозов выявляет проблемы с обратным либо воздушным клапаном. Если первый неисправен, то накачать внутрь корпуса воздух не удастся – педаль будет проседать до упора. Изношенный воздушный клапан не откроет атмосферный канал на работающем двигателе и педальный рычаг останется в верхнем положении или опустится очень медленно.

Герметичность корпуса ВУТ проверяется так:

1. Заведите силовой агрегат.
2. Выжмите тормоз до упора.
3. Не отпуская педаль, заглушите двигатель.

Если корпус или мембрана усилителя не пропускает воздух, педальный рычаг останется нажатым. В противном случае он вернется в первоначальное положение под действием пружины. Тогда необходимо снять механизм и заменить на новый. Отремонтировать ВУТ в гараже – задача довольно сложная, поскольку корпус элемента скреплен заводской вальцовкой.

1. Проверьте герметичность соединения вакуумного шланга со штуцером на ресивере…

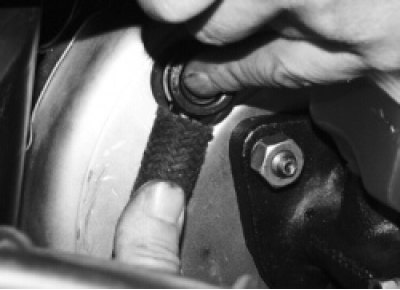

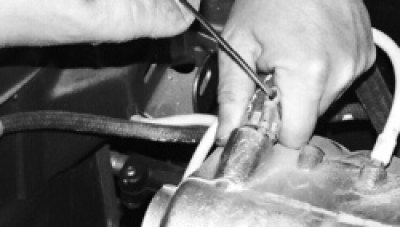

3. Для проверки обратного клапана ослабьте затяжку хомута и отсоедините от клапана вакуумный шланг. Выньте клапан из корпуса усилителя.

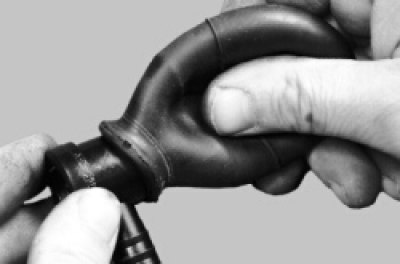

4. Наденьте на штуцер, устанавливаемый в вакуумный усилитель, резиновую грушу и сожмите ее — воздух должен выйти через клапан.

5. Отпустите грушу; если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.
