Как снять шину с мопеда

На современных скутерах нет необходимости часто снимать заднее колесо. Но если ситуация вынуждает это сделать, необходимо предварительно ознакомиться с особенностями выполнения этой процедуры. В этой статье мы расскажем о том, как правильно снять колесо со скутера.

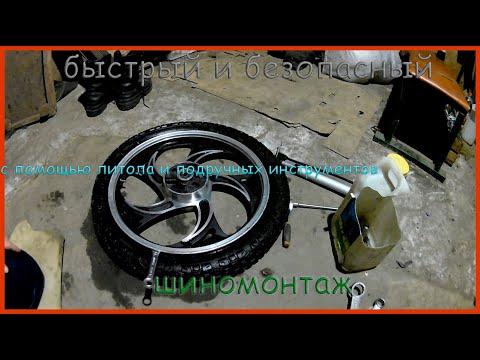

Видео:СВОИМИ РУКАМИ: Замена шины на скутере стяжкамиСкачать

Причины снятия

Причин, по которым владельцу приходится демонтировать колесо, как правило, несколько:

• после длительной езды требуется балансировка;
• треснул или согнулся диск;
• барабанные тормоза перестали нормально работать (изношены колодки, проблемы с тормозной системой и так далее);
• полная замена запчасти;
• восстановление покрышки после прокола, либо полная ее замена;
• плановое техническое обслуживание;
• выход из строя внутренних подшипников;
• снятие редуктора;
• треснула ось втулки.

Видео:Замена покрышки скутераСкачать

Последовательность и особенности выполнения работ

Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.

Начать работы следует с установки транспортного средства на подножку. Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40. При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:

Конструкция большинства моделей предусматривает предварительное снятие глушителя вместе с выхлопной трубой. Если не сделать это, а сразу откручивать гайку, фиксирующую колесо, оно не снимется, так как глушитель будет притираться к покрышке. Для снятия хомутов надо отпустить фиксирующие болты, а затем открутить две гайки, расположенные под силовым агрегатом. Сделав это, аккуратно снимаем глушитель и оставляем его в удобном месте.

Например, в некоторых случаях китайские скутеры не нуждаются в предварительном снятии выхлопной трубы (к примеру, на модели Viper 150 с барабанной тормозной системой). Многое зависит не только от конструкции, но и ширины покрышки/давления воздуха внутри нее. С другой стороны, сняв все-таки выхлоп, демонтаж колесного диска значительно упростится.

Обратите внимание! Между коленом выхлопа и цилиндром устанавливается уплотнительная прокладка из паронита. Не забудьте отложить ее в сторону, чтобы потом поставить на штатное место. В противном случае звук выхлопа ухудшится. Кроме того, отсутствие паронитовой прокладки повышает риск получения ожога ноги от выхлопных газов, имеющих высокую температуру.

После снятия открутите болт, удерживающий амортизатор снизу. Стойку отведите в сторону. Некоторые модели мотороллеров имеют только один амортизатор, расположенный там, где вариатор. Раскручивать последний не надо (только если планируется дальнейшее его снятие и переборка/замена). Если на скутере установлен задний дисковый тормоз, не забудьте открутить суппорт (калипер) и отвести его в сторону.

Видео:КАК ПОМЕНЯТЬ ПОКРЫШКУ НА СКУТЕРЕ за 5 минутСкачать

Как заменить покрышку на скутере

Во время эксплуатации скутера замена покрышки становится обыденным явлением. Это неизбежно и провести замену можно как самостоятельно, так и в любой шиномонтажной вашего населенного пункта. На самом деле, сделать это самому не так сложно, как может показаться на первый взгляд.

Видео:КАК ПРАВИЛЬНО СНЯТЬ ЗАДНЕЕ КОЛЕСО| ЗАМЕНИТЬ ДЕМПФЕРЫ В ЗАДНЕМ КОЛЕСЕ.Скачать

Когда нужно менять покрышку на скутере

• Высота протектора меньше заявленных минимальных норм для мотоциклов и мопедов (обычно по правилам дорожного движения это 0,8 мм, но может меняться в зависимости от страны). Глубина протектора измеряется при помощи штангенциркуля или глубинометра в наиболее подверженной износу части.
• Покрышка имеет механические повреждения, нарушающие ее целостность.
• Покрышка имеет трещины, которые появились от «старости».
• Бескамерка имеет многочисленные проколы и пропускает в местах ремонта проколов «шнурками».
• Различные вздутия и шишки, которые появились в процессе эксплуатации из-за подачи чрезмерного давления (напомним, что шины допускается накачивать по номинальному давлению не более 2 Атм.). Шишки могут появиться также вследствие удара.
• Другие повреждения.

Все это обязует вас своевременно позаботиться о приобретении новой резины, демонтажа старой и правильной установке новой покрышки. Рассмотрим, как правильно это сделать.

Видео:Как поменять покрышку на скутере/мотоциклеСкачать

Как правильно заменить покрышку на скутере, пошаговое руководство

1. Установите скутер на центральную опору.
2. Если вы не знаете, как снять необходимое колесо, ознакомьтесь со следующими уроками:
   Как снять переднее колесо скутера.
   Как снять заднее колесо скутера.
3. Итак, колесо у нас в руках. Снимите с вентиля колпачок и открутите золотник. Нам необходимо сбросить давление в шине.
4. Борта покрышек обычно хорошо сидят в посадочных местах. Их не всегда легко удается осадить. Нам понадобится два молотка, один из которых обязательно должен быть подобного типа:
   Клиновидную часть (она ни в коем случае не должна быть заточена) подводим к той части покрышки, которая расположена у самого бота диска (осторожно, диск важно не повредить) и наносим свержу удары вторым молотком. Удары должны быть уверенные. После того, как одна из сторон осадится из посадочного места, остальную часть по окружности осадить уже будет проще.
5. Теперь понадобятся специальные монтажные лопатки. Если вы думаете, что снять покрышку можно будет при помощи большой отвертки, как вы делали это ранее с велосипедными шинами, вы ошибаетесь. Только шиномонтажные лопатки. Купить их можно в любом магазине запчастей и автомобильных инструментов. Со стороны, противоположной от вентиля вставляем две лопатки на расстоянии 10 см друг от друга и выводим наружу обод покрышки.
6. Теперь плавно отгибаем весь радиус.
7. Шина может быть камерная и бескамерная. В первом случае, нам понадобится извлечь камеру. Для этого извлекаем вентиль подачи воздуха из отверстия в диске и извлекаем саму камеру.
   Если шина бескамерная, вентиль трогать не нужно.
8. Снимаем покрышку с обода.
9. Теперь нужно установить новую покрышку. Если в шине используется камера, одеваем один борт покрышки на диск, затем укладываем в нее камеру, предварительно посыпав тальком. Вентиль должен четко входить в отверстие без перекосов. После этого аккуратно нужно забортовать покрышку этими же монтажными лопатками. Если камера не используется, процесс ее установки пропускаем.
10. Теперь важный момент. В бескамерной шине покрышку не удастся должным образом установить в посадочные места без наличия компрессора. Тут важно подать большое количество воздуха за короткий промежуток времени. Если же используется камера, ее можно накачать обычным насосом до требуемого давления (обычно до 2 Атм. для заднего колеса и 1,75 для переднего).
11. Проверьте качество посадки обода на диск. Проверьте, нет ли пропускания в местах посадки.

Видео:РЕМОНТ СКУТЕРА #1: Как снять колесо на китайском скутереСкачать

Про давление в шинах

Важно помнить, что нет определенных норм давления в шинах. Лучше придерживаться рекомендаций завода производителя для каждой конкретной модели скутера. В холодное время года и при наличии наледи на дороге, давление в шинах нужно уменьшить, однако ни в коем случае не следует увеличивать его выше рекомендованных значений.

Видео:КАК РАЗБОРТИРОВАТЬ КОЛЕСО на СКУТЕРЕ СВОИМИ РУКАМИСкачать

Как снять покрышку с диска скутера в домашних условиях

Деталям любого транспортного средства свойственно изнашиваться. Владельцам мототехники приходилось сталкиваться с такими неприятностями, как спущенное заднее колесо, ремонт глушителя, амортизаторов или тормоза. На первый взгляд может показаться, что процедура демонтажа колес скутера проще, чем автомобиля. Это заблуждение, несмотря на крепление всего одной гайкой. К тому же любые манипуляции с задними колесами всегда требуют больших затрат, сил и времени, чем с передними. Причиной является необходимость разбирать почти весь агрегат: часть пластика и деталей.

Видео:🛵Заднее колесо-как демонтируется .Скачать

Пошаговая инструкция

Для начала следует подготовить необходимые инструменты:

• торцевой ключ,
• чистую ткань,
• деревянную планку или брусок.

Как снять заднее колесо на скутере:

Расположение основных узлов на скутере

• Выбрать ровное место, где будет проводиться вся работа. Из-за неустойчивой поверхности есть риск завалить мопед на одну сторону. Установить на центральной подножке скутер. Если подобная процедура в последний раз проводилась давно, следует смазать резьбовые участки деталей аэрозольным средством ВД-40. Оно поможет облегчить манипуляции с окисленными ржавыми деталями. Иначе могут появиться трудности при попытке откручивания гаек.
• Перед тем как открутить гайки, следует извлечь глушитель вместе с выхлопной трубой. Для этого снимают сиденье и нижний пластиковый каркас. Затем не до конца откручивают болты, соединяющие раму с глушителем. Количество крепежей зависит от моделей — 2 или 3 штуки. С помощью торцевого ключа снимают крепления к цилиндру. На этом этапе можно убрать болты. При этом следует проконтролировать наличие резиновых прокладок, которые могут выпасть при перемещении глушителя. Если в устройстве окажется черная сажа, стоит прочистить с помощью нагретой паяльной лампы и металлической щетки.
• Чтобы колесо не прокручивалось, фиксируют тормозные ручки ремнем, тем самым прижав колодки. Заблокировать можно и с помощью деревянной планки, просунув ее в диск. Теперь можно переходить непосредственно к запланированному ремонту. После завершения процедуры детали собираются в обратном порядке.

Важно!
Если во время демонтажа обнаружены крупные дефекты деталей, лучше обратиться в мастерскую.

Для снятия заднего колеса потребуется торцевой ключ

Читайте также: Изолятор для шин вру

Видео:Шиномонтаж на мото (эндуро ) за 5 минут, мастер-класс.Скачать

Разбортировка колеса скутера «Хонда Дио»

Многие городские начинающие водители самостоятельно не могут поменять камеру и отделить покрышку от обода, надеясь на шиномонтажные мастерские. Однако никто не застрахован от валяющего на дороге гвоздя и прокола шины. С процедурой разбортировки японских мопедов можно справиться, не обращаясь за помощью к мастерам. Однако следует иметь в виду, что самым сложным в процессе является посадка на обод шины.

Вам это будет интересно О внедорожных колесах на Ниву Шевроле

За время использования покрышка настолько прочно присоединена, что оторвать ее можно только при помощи станков. У обычного любителя мототехники такой агрегат отсутствует. Поэтому придется использовать подручные средства — уголки.

Некоторые модели скутеров «Хонда Дио» идут с дисковыми тормозами. Чтобы ничего не погнуть, важно перед монтажом шины снять тормозной диск.

Как разбортировать переднее колесо на скутере?

• Следует стравить воздух из шины, положить металлический угол под ободок и отбить покрышку молотком. При этом важно не попадать много раз по одному месту. Есть вероятность повредить диск и пробить дыру. Правильно будет после пары ударов смещать угол по кругу и повторять движение. Манипуляции продолжать, пока покрышка не отсоединится. Затем процедура повторяется с другой стороной переднего колеса.
• На данном этапе потребуются заводские инструменты для монтажа шин. Лом просунуть под резину и вывернуть так, чтобы она не выскочила наверх. Еще немного отодвинуть и наконец вытащить наружу шину. Лом при этом остается на месте. Такие же движения проделать по кругу, используя необходимое количество «монтажек». Как правило, резина легко снимается уже на половине пути.

Покрышки не бортируют ключами и отвертками

Видео:Как снять заднее колесо на мопеде АльфаСкачать

Забортировка колес

В каких случаях требуется замена резины:

• Изношенность изделия и несоответствие нормам высоты протектора. Обычно стандарт равен 0,8 мм.
• На шинах есть дефекты: трещины из-за устаревания или механические повреждения и проколы.
• Наличие бугорков. Вздутия появляются во время езды при большом давлении либо при ударе. Нормальный показатель 2 атм.

Как установить новую резину:

• Один борт шины надевают на обод. Если используется камера, далее посыпают ее тальком и укладывают внутрь. Отверстие должно полностью перекрыться вентилем без смещений. Теперь можно забортировать шину с помощью монтажных ломов. Далее накачивают резину обычным насосом до нормы, рекомендуемой заводом конкретной модели скутера. Не следует увеличивать эти показатели давления.
• Если шина без камеры, требуется специальный компрессор. Для проведения процедуры нужно доставить большое количество воздуха за малый отрезок времени.

Зимой при гололеде следует уменьшить давление в шинах.

Для накачивания бескамерных шин требуется компрессионный насос

Видео:Как снять заднее колесо на скутере?Скачать

СНЯТИЕ ОБЛИЦОВОК ЗАДНЕЙ ЧАСТИ СКУТЕРА

1. Для демонтажа задней части пластика необходимо сначала снять багажник скутера, для чего шестигранным ключом отворачиваем четыре болта его крепления.

2. Снимаем багажник с посадочного места.

3. Отворачиваем болт крепления пластикового «уголка» под поликом скутера.

4. Аккуратно снимаем уголок с посадочного места: под ним скрыты болты крепления других частей облицовки.

5. Отворачиваем болты крепления задней части облицовки.

6. Отворачиваем болты крепления, находящиеся между ребрами воздухозаборника.

7. Снимаем правую половину облицовки. Снимаем левую половину аналогично.

8. Для снятия седла и подседельной емкости может оказаться необходимым сначала открыть подседельную емкость и отвернуть крышки бензобака и маслобака (для двухтактного двигателя с раздельной системой смазки).

9. Отворачиваем болты крепления подседельной емкости.

10. Ослабляем болты крепления реле-регулятора и реле указателя поворота.

11. Движением вверх извлекаем сиденье в сборе с подседельной емкостью.

12. При необходимости можно отсоединить сиденье, для этого вынимаем два шплинта.

13. Извлекаем две шпильки крепления сиденья.

15. Для снятия полика необходимо сначала демонтировать переднюю часть облицовки, для этого отворачиваем винты крепления багажного крюка.

16. Извлекаем багажный крюк.

17. Отворачиваем болт крепления облицовки.

18. Отворачиваем шесть болтов крепления передней части облицовки.

19. Движением назад и вверх извлекаем переднюю часть облицовки.

20. Сняв сиденье с подседельным пластиком и переднюю часть облицовки, отворачиваем четыре болта крепления полика.

21. Сдвинув полик вверх, снимаем его.

22. Отворачиваем четыре болта крепления переднего крыла с двух сторон скутера.

23. Отворачиваем болт крепления крыла, находящийся за передним колесом скутера, это позволит нам высвободить нижнюю часть облицовки.

24. Отворачиваем четыре болта крепления нижней части пластика.

25. Демонтируем нижнюю часть облицовки, сдвинув ее влево, в сторону скобы для замка и вниз.

26. Снимаем переднее колесо (см. с. 80, «Переднее колесо — снятие и установка»).

27. Сдвигаем крыло с подкрылком вниз.

28. Отворачиваем четыре болта крепления лицевой части облицовки.

29. Снимаем резиновый пыльник с патрона фары.

30. Сдвигаем пружинное крепление патрона фары в сторону.

31. Извлекаем патрон в сборе с лампой из отражателя.

Для удобства работы с приборной панелью необходимо снять облицовку Руля. Также это может потребоваться при смене тормозной жидкости переднего гидравлического тормоза и прокачке тормозной системы.

1. Отворачиваем центральный болт облицовки.

2. Отворачиваем два болта (саморе-за), удерживающих заднюю часть облицовки руля.

3. Движением назад снимаем облицовку руля.

4. При снятии передней части облицовки руля необходимо сначала снять пластиковую защиту рычагов. Отворачиваем по два винта их крепления с каждой стороны.

5. Отворачиваем два винта крепления переднего пластика.

6. Отворачиваем два винта крепления приборной панели.

7. Отсоединяем клеммы проводов, идущие к передним сигналам указателей поворота.

8. Снимаем переднюю часть облицовки руля.

Сборку и установку облицовок на скутер рекомендуется проводить в обратном порядке, снятие и установка многих деталей зависит от наличия других частей облицовки, прилегающих к ним. Расположение болтов крепления может также отличаться в зависимости от модели скутера.

16.2. Ремонт скутера. Свеча зажигания — замена.

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

Замену свечи рекомендуется проводить после каждых 8-10 тыс. километров пробега.

1. Шестигранным ключом отворачиваем болт крышки аккумуляторного отсека, находящийся под сиденьем скутера.

2. Снимаем со свечи высоковольтный провод.

3. Свечным ключом подходящего размера, либо глубоким торцовым ключом выворачиваем свечу зажигания.

Новую свечу аккуратно заворачиваем, во избежание срыва резьбы сначала рукой, после чего затягиваем свечным либо глубоким торцовым ключом.

Надежно устанавливаем на место высоковольтный провод, при необходимости, очистив его наконечник от грязи и окислов.

16.3. Ремонт скутера. Воздушный фильтр — снятие, промывка и установка.

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

Данную операцию рекомендуется проводить через каждые 5-6 тысяч км пробега скутера. На некоторых моделях скутеров применяются сменные бумажные воздушные фильтры.

Для удобства работы по замене воздушного фильтрующего элемента рекомендуется снять боковую облицовку скутера (см. с. 64 «Облицовки — снятие и установка»).

1. Отворачиваем болты крышки корпуса воздушного фильтра.

2. Снимаем крышку и извлекаем поролоновый фильтрующий элемент.

ПРОМЫВКА И ПРОПИТКА МАСЛОМ

1. Поролоновый фильтрующий элемент промываем водой с нейтральным моющим средством (стиральный порошок, средство для мытья посуды или специальный состав для промывки воздушных фильтров) и оставляем до полного высыхания на воздухе.

Фильтрующий элемент недопустимо сушить при помощи горячего воздуха (технический фен, обогреватели, открытое пламя).

2. Для того, чтобы качественно пропитать фильтрующий элемент маслом можно воспользоваться специальным препаратом «пропитка для воздушных фильтров», расфасованным в аэрозольные баллоны. Если такой возможности нет, используем «классический» метод:

3. В полиэтиленовый пакет заливаем примерно 30—40 грамм моторного масла.

4. Опускаем фильтрующий элемент в j пакет.

5. Завязываем его и мнем в руках до полного впитывания масла в фильтрующий элемент.

6. В результате фильтрующий элемент должен получить равномерную окраску по цвету пропитки.

Оптимальное количество пропитки для каждого конкретного фильтрующего элемента индивидуально. Основное правило контроля правильности пропитки — масло с фильтрующего элемента не должно стекать, и в то же время, на нем не должно оставаться сухих мест. Вся поверхность элемента должна быть равномерно пропитана маслом.

Установку фильтрующего элемента производим в обратной последовательности.

Перед установкой фильтрующего элемента тщательно очистите внутреннюю поверхность корпуса фильтра.

16.4. Ремонт скутера. Топливный фильтр — замена.

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

На большинстве моделей современных скутеров с четырехтактным мотором или двухтактным мотором с раздельной системой смазки в системе питания установлен топливный фильтр. Нужен он для того, чтобы уберечь карбюратор и цилиндро-поршневую группу двигателя от попадания туда мелкой пыли и других попавших в топливо частиц. Замену фильтра рекомендуется проводить раз в 10 тыс. км пробега, либо после длительной стоянки скутера. Топливный фильтр находится в разрыве магистрали «бензобак-карбюратор» и часто является разборным, что позволяет очищать его без замены фильтрующего элемента.

1. Ослабляем крепежные хомуты на топливных шлангах.

2. Во избежание разлива топлива из магистрали, подкладываем ветошь под фильтр и снимаем его.

Устанавливаем новый топливный фильтр в топливную магистраль.

На корпусе фильтра нанесена стрелка, указывающая направление потока топлива. При установке соблюдайте направление «к карбюратору».

16.5. Ремонт скутера. Моторное масло — замена.

Перед заменой масла в четырехтактном двигателе необходимо предварительно в течение 5-7 минут прогреть двигатель и установить скутер на центральную подставку. При наличии на двигателе сменного масляного фильтра, его также следует заменить вместе с маслом. Периодичность см. в инструкции к скутеру.

Читайте также: Огэ математика завод допускает установку шин с другими маркировками

1. Накидным ключом ослабляем сливную пробку.

2. Подставив под сливное отверстие емкость (2-3 л), отворачиваем пробку и сливаем масло.

Под пробкой может находится подпружиненная сетка-фильтр.

3. При наличии в сетке отложений, необходимо промыть ее в бензине или растворителе перед установкой на место. Полностью слив масло (в двигателях 50-кубовых скутеров его объем обычно около 1 л), заворачиваем пробку на место, предварительно установив фильтрующую сетку.

4. Затянув пробку до упора накидным ключом, заливаем нужное количество масла требуемой вязкости (уточнив вязкость и объем масла по инструкции к скутеру)

Проверяем уровень масла в двигателе j при помощи щупа (если он есть на за- 1 ливной пробке), либо через смотровое j окно, находящееся внизу картера двига-1 теля. Уровень масла должен доходить до I верхней метки щупа.

Проверку уровня масла надо проводить регулярно, проверка производится вывернутым щупом. При приближении уровня масла к нижней метке щупа (или окна), масло необходимо долить.

Работа четырехтактного двигателя при уровне масла ниже, чем нижняя метка на щупе — недопустима!

16.6. Ремонт скутера. Аккумуляторная батарея — снятие и установка.

1. Шестигранным ключом отворачиваем болт крепления крышки аккумуляторного отсека.

2. Снимаем провод с отрицательного вывода аккумуляторной батареи.

3. Снимаем провод с положительного вывода аккумуляторной батареи.

4. Извлекаем батарею из отсека.

Перед установкой аккумуляторной батареи необходима очистка клемм мелкозернистой шкуркой, либо специальной щеткой. Установку производим в обратном порядке. После закрепления проводов покрываем клеммы любой пластичной смазкой.

16.7. Ремонт скутера. Предохранитель главной электроцепи — замена.

Снимаем крышку аккумуляторного отсека (см с. 77 «Аккумуляторная батарея — снятие и установка»)

1. Рядом с клеммой положительного вывода аккумуляторной батареи находится герметичный кожух предохранителя.

2. Отворачиваем крышку кожуха предохранителя.

Заменяем предохранитель на аналогичный по номиналу и размеру.

16.8. Ремонт скутера. Задний редуктор — замена масла.

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

Замена масла рекомендутся обычно через 5 тыс. км пробега скутера. Прежде чем приступить к замене масла, желательно прогреть масло в редукторе, проехав на скутере 5-10 км.

1. Устанавливаем скутер на центральную подставку.

2. Выворачиваем пробку заливного отверстия редуктора.

3. Накидным ключом или головкой ослабляем затяжку пробки сливного отверстия редуктора.

4. Подставляем под сливное отверстие редуктора подходящую емкость (около 0,5 л) для сбора масла и отворачиваем пробку.

5. Даем маслу полностью стечь, примерно в течение пяти минут.

6. Осматриваем медную (или алюминиевую) уплотнительную шайбу сливной пробки, при заметной деформации шайбы заменяем ее.

7. Заворачиваем и затягиваем накидным ключом сливную пробку.

Если слитое из редуктора масло имеет темный цвет, или в нем заметны металлические частицы, редуктор следует промыть. Для этого заливаем в редуктор около полстакана смеси чистого масла пополам с керосином, запустив двигатель, немного добавляем «газ» и вращаем вывешенное колесо в течение примерно одной минуты. После этого сливаем промывочную смесь.

8. Заливаем в редуктор свежее трансмиссионное масло SAE 80W90, 85W90, 75W90, класс качества API: GL-4; GL-5. Обычно объем масла в редукторе составляет примерно 100 см3. Перед заливкой уточните это значение по заводской инструкции, приложенной к скутеру. Можно также ориентироваться по объему слитого масла (если нет его утечек).

9. Заворачиваем пробку заливного отверстия редуктора.

16.9. Ремонт скутера. Переднее колесо — снятие и установка.

1. Устанавливаем скутер на центральную подставку.

2. С правой стороны плоскогубцами отворачиваем шлицевую гайку привода спидометра.

4. Двумя ключами (накидным и шестигранным) ослабляем затяжку болта — фиксатора оси колеса.

5. Отворачиваем гайку и вынимаем болт.

6. Для удобства дальнейшей работы рекомендуется снять суппорт (см. с. 86 «Колодки дискового тормозного механизма — замена»).

6. Удерживая (при необходимости) ось рожковым ключом, торцовым или накидным ключом отворачиваем гайку оси.

7. Подходящей выколоткой из мягкого металла выбиваем ось.

8. Вынимаем ось вместе с редуктором привода спидометра.

9. С обеих сторон колеса установлены распорные втулки. Снимаем их.

Устанавливаем колесо в обратной последовательности, нанеся на ось тонкий слой пластичной смазки.

16.10. Ремонт скутера. Заднее колесо — снятие и установка.

Для удобства снятия заднего колеса необходимо сначала демонтировать глушитель (см. с. 108 «Глушитель — снятие и установка»)

1. Устанавливаем скутер на центральную подставку

2. Торцовым ключом отворачиваем гайку крепления колеса, удерживая колесо рукой или нажав и зафиксировав, например, веревкой рычаг заднего тормоза.

3. Извлекаем шайбу, снимаем колесо с вала редуктора.

Сборку и установку производим в обратной последовательности, предварительно нанеся на резьбу вала фиксирующий состав и покрыв шлицы вала пластичной смазкой. Затяжку гайки контролируем при помощи динамометрического ключа. Рекомендуемый момент затяжки гайки см. моменты затяжки

16.11. Ремонт скутера. Шины — замена.

1. Снимаем с вентиля колпачок, нажимаем на золотник для сброса давления в шине.

2. Снимаем колесо (см. Переднее колесо — снятие и установка или Заднее колесо — снятие и установка.

3. Осаживаем борта покрышки с посадочных мест.

4. Осторожно, чтобы не повредить камеру (если используется шина с камерой) и обод, вставляем монтажные лопатки с двух сторон от вентиля и выводим из обода борт шины.

5. Когда лопатки окажутся разведенными примерно на треть обода, отгибаем край покрышки по всей длине.

6. Извлекаем вентиль из отверстия в ободе (если шина камерная).

7. Осторожно вытягиваем камеру из покрышки (если шина камерная).

Осматриваем покрышку и камеру на предмет наличия повреждений, для определения места прокола камеры рекомендуется накачать ее и опустить в емкость с водой, место прокола определяется по выходу пузырьков воздуха. Ремонт камеры производится методом вулканизации, если этот метод недоступен, камеру лучше заменить.

1. Одев один борт покрышки на обод, обсыпаем камеру тальком, слегка накачиваем ее и вкладываем в шину. Вставляем вентиль в отверстие в ободе. Осторожно, чтобы не повредить камеру и покрышку, забортовываем шину.

2. Накачиваем шину до требуемого давления. Если шина бескамерная, накачивать ее следует компрессором, так как для правильной посадки шины на ободе необходимо подать сразу большое количество воздуха.

3. Визуально проверяем равномерность посадки шины на обод.

Тип и размер шин должны соответствовать размерности обода и указаниям заводской инструкции. Согласно требованиям Правил дорожного движения, предельная минимальная высота протектора для шин мотоциклов и мопедов должна составлять 0,8 мм.

4. Глубину протектора шины можно измерить при помощи глубиномера штангенциркуля.

Давление в шинах также должно соответствовать заводским рекомендациям, его можно изменить при увеличении (уменьшении) нагрузки, а также в зависимости от дорожных условий.

16.12. Ремонт скутера. Барабанный тормозной механизм заднего колеса — регулировка.

Обслуживание барабанного тормозного механизма необходимо проводить с регулярностью, описанной в инструкции, либо при снижении эффективности торможения. Снижение эффективности работы тормозного механизма происходит из-за естественного износа тормозных колодок и загрязнения, либо замасливания деталей тормозного механизма.

Регулировка механизма производится подтягиванием гайки регулировочного винта. В случае полного использования длины регулировочного винта, допускается перестановка на 1—2 шлица тормозного рычага, находящегося на оси кулачка.

При износе тормозных колодок до предела, их необходимо заменить (см. «Колодки барабанного тормозного механизма — замена»).

16.13. Ремонт скутера. Колодки дискового тормозного механизма — замена.

Колодки необходимо заменять комплектом, при уменьшении толщины накладок до 1 мм.

1. Шестигранным ключом отворачиваем два болта крепления суппорта к вилке колеса.

2. Снимаем суппорт. При образовании на рабочей поверхности тормозного диска буртика (реборды), сильно нажимаем на суппорт в направлении тормозного цилиндра.

3. Плоскогубцами извлекаем из отверстий в суппорте два шплинта крепления колодок.

4. Снимаем тормозные колодки.

Нельзя нажимать рычаг тормоза при снятых колодках, это приведет к выдавливанию поршней из рабочих цилиндров.

1. Установка снятых деталей выполняется в обратной последовательности.

Прежде, чем выезжать на дороги общего пользования, обязательно проверьте работу тормозного механизма на закрытой площадке.

После очистки либо замены колодок тормоза не сразу приобретают нормальную эффективность, требуется пробег скутера около 200 км для приработки тормозных колодок к диску.

16.14. Ремонт скутера. Колодки барабанного тормозного механизма — замена.

1. Устанавливаем скутер на центральную подставку.

2. Отсоединяем привод тормоза (трос или тягу) от рычага тормозного механизма (см. с. ПО «Силовой агрегат — снятие и установка»)

3. Снимаем заднее колесо (см. с. 82 «Заднее колесо — снятие и установка»)

4. Прежде чем приступить к замене колодок, необходимо оценить состояние тормозных накладок.

• Минимальная толщина тормозных накладок составляет, как правило, I мм. В случае, если толщина накладок меньше I мм, колодки подлежат замене.

• Тормозные накладки должны быть целыми, не иметь сколов и прочих механических повреждений, кроме вызванных естественным путем — трением. При наличии каких-либо повреждений материала тормозных накладок или самих колодок — колодки подлежат замене.

• Тормозные накладки должны быть прочно приклеены к основе — колодкам. При наличии заметных дефектов клеевого соединения (накладки неплотно прилегают к основанию, заметны щели между накладками и основанием) колодки подлежат замене.

• Восстановление тормозных колодок (восстановление формы тормозных накладок при деформациях, повторное приклеивание тормозных накладок к колодкам) не допускается.

Читайте также: Бюджетные зимние шины какие лучше выбрать рейтинг

5. Шлицевой отверткой поддеваем одну из колодок.

6. Действуя отверткой как рычагом, снимаем одну колодку с упорного штифта.

7. Снимаем обе колодки вместе с пружинами с картера редуктора главной передачи.

8. Снимаем с колодок пружины, после чего собираем узел с новыми колодками.

9. Возвращаем колодки на посадочные места, предварительно смазав посадочный штифт и поворотный кулак высокотемпературной пластичной смазкой.

После обработки трущихся деталей смазкой удалите излишки смазки из узла, особенно тщательно проверьте, не попала ли смазка на тормозные накладки и барабан. В этом случае, удалите смазку, обезжирьте поверхность растворителем для нитрокрасок (ацетоном, очистителем карбюратора).

10. Устанавливаем на место колесо.

11. Регулируем тормозной механизм (см. с. 85 «Барабанный тормозной механизм заднего колеса — регулировка»).

Прежде, чем выезжать на дороги общего пользования, обязательно проверьте работу тормозного механизма на закрытой площадке.

После очистки либо замены колодок, тормоза не сразу приобретают нормальную эффективность, требуется пробег скутера около 200 км для приработки тормозных колодок.

16.15. Ремонт скутера. Тормозная жидкость — замена.

Тормозная жидкость токсична, при работе с ней соблюдайте осторожность. При попадании на кожу, ее необходимо смыть теплой водой с мылом.

Используйте только тот тип тормозной жидкости, который рекомендован производителем тормозной системы. Заменять тормозную жидкость следует, независимо от пробега, через каждые два года.

Для доступа к бачку гидравлической тормозной системы может потребоваться снятие передней части облицовки скутера (см. с. 64 «Облицовки — снятие и установка»).

1. Крестовой отверткой отворачиваем два болта крышки расширительного бачка.

3. Снимаем уплотнительный резиновый колпачок-прокладку.

4. Снимаем защитный резиновый пыльник прокачного штуцера тормозного суппорта.

5. Надеваем на прокачной штуцер подходящий по диаметру шланг, который опускаем в прозрачную емкость со свежей тормозной жидкостью.

6. Накидным ключом отворачиваем прокачной штуцер на 0,5-1,5 оборота и стравливаем жидкость из тормозной системы в заранее подготовленную емкость.

7. После начала стравливания тормозной жидкости из системы, необходимо постоянно доливать в бачок свежую жидкость, во избежание попадания в систему воздуха.

8. Для ускорения прокачки тормозной системы рекомендуется несколько раз до упора нажать на тормозной рычаг. Когда из прокачного штуцера пойдет свежая жидкость, штуцер необходимо затянуть. После затягивания прокачного штуцера, несколько раз нажимаем на тормозной рычаг, до появления сопротивления нажатию.

Прежде, чем выезжать на дороги общего пользования, обязательно проверьте работу тормозного механизма на закрытой площадке.

16.16. Ремонт скутера. Тормозной диск — замена.

Тормозной диск подлежит замене при его сильном износе (минимально допустимая толщина рабочей области указывается на основании диска), или при деформации, например, после падения скутера.

Для снятия тормозного диска переднего колеса потребуется снять колесо скутера (см. Переднее колесо -снятие и установка)

1. Шестигранным ключом отворачиваем три болта, крепящих тормозной диск к ступице колеса.

2. Снимаем диск с посадочного места ступицы.

1. Устанавливаем диск в обратной последовательности.

Диск необходимо устанавливать строго по направлению вращения колеса, согласно меткам, нанесенным на диске.

2. Заворачиваем болты, предварительно нанеся на них клей-фиксатор. Болты необходимо затягивать с одинаковым усилием постепенно, во избежание перекоса тормозного диска.

16.17. Ремонт скутера. Приборная панель — снятие и установка.

Для снятия приборной панели скутера необходимо сначала снять переднюю часть облицовок (см. Облицовки— снятие и установка).

1. Отсоединив переднюю часть облицовок скутера от руля, отворачиваем два болта крепления приборной панели.

2. Отворачиваем болт крепления приборной панели к облицовке скутера.

3. Снимаем клеммный разъем проводов, при необходимости разжав зажимы шлицевой отверткой.

4. Так же демонтируем второй клеммный разъем.

5. Снимаем приборную панель.

Установку производим в обратном порядке, предварительно зачистив клеммные разъемы от грязи и окислов.

16.18. Ремонт скутера. Элементы освещения — замена и регулировка.

Замену лампы фары следует проводить при перегорании нитей ближнего либо дальнего света. Следует использовать лампы, рекомендованные производителем по номиналу мощности и типоразмеру. Использование более мощных ламп может привести к перегреву отражателя и даже его расплавлению, если отражатель изготовлен из пластика.

Для замены лампы требуется снять переднюю часть облицовки (см. с. 64 «Облицовки — снятие и установка».

1. Извлекаем лампу с патроном из отражателя.

2. Заменяем лампу в патроне на новую, соответствующую по номиналу.

Сборку фары производим в обратном порядке.

16.18.2. Фонарь сигнала торможения и габаритный фонарь — замена ламп.

1. Крестовой отверткой отворачиваем два винта крепления рассеивателя сигнала торможения.

3. Заменяем лампу сигнала торможения на аналогичную по номиналу.

4. Заменяем лампу габаритного сигнала на аналогичную по номиналу.

5. Устанавливаем на место рассеива-тель фонаря, заворачиваем винты.

16.18.3. Передние фонари указателей поворота — замена ламп.

1. Крестовой отверткой отворачиваем винт крепления рассеивателя переднего указателя поворота.

4. Сборку производим в обратном порядке, проверяем работу сигнала.

16.18.4. Задние фонари указателей поворота — замена ламп.

1. Шлицевой отверткой сжимаем защелки рассеивателя заднего сигнала ука- j зателя поворота.

2. Вынимаем рассеиватель с отражающим элементом.

4. Легким нажимом устанавливаем на место рассеиватель сигнала поворота, сориентировав пазы рассеивателя соответственно защелкам на корпусе сигнала.

16.18.5. Контрольные лампы приборной панели — замена.

Для замены контрольных ламп необходимо демонтировать приборную панель (см. Приборная панель — снятие и установка)

1. Перевернув снятую приборную панель, получаем доступ к контрольным лампам.

2. Повернув лампу с патроном против часовой стрелки, извлекаем ее из разъема.

3. Извлекаем неисправную лампу из патрона.

4. Установку приборной панели производим в обратном порядке.

16.19. Ремонт скутера. Свет фары — регулировка

1. Направление светового потока фары головного света изменяется поворотом регулировочного винта.

Регулировка необходима при нарушении освещения дороги перед скутером, когда луч фары слепит водителя встречного транспорта, но не освещает дорогу или освещает ее слишком близко к скутеру (2-3 м).

Регулировку света фары следует проводить в темное время суток на ровной площадке. Скутер должен стоять на колесах в пяти метрах от стены (любой ровной вертикальной поверхности), перпендикулярно к ней, без использования центральной подставки, а водитель должен находиться за рулем. Свет регулируется так, чтобы световое пятно располагалось на стене, как показано на рисунке.

16.20. Ремонт скутера. Замок зажигания — снятие и установка

Снятие замка зажигания производиться при снятых облицовках передней части скутера (см. Облицовки — снятие и установка).

1. Отсоединяем два разъема проводов, идущих к замку зажигания.

2. Отворачиваем два болта крепления замка зажигания.

3. Вынимаем из посадочного места замок в сборе с запорным штырем рулевой колонки.

Сборку и установку производим в обратной последовательности, предварительно нанеся на клеммные колодки проводов токопроводящий состав и покрыв запорный штырь рулевой колонки пластичной смазкой.

16.21. Ремонт скутера. Звуковой сигнал — снятие, установка и регулировка

Для проведения работ со звуковым сигналом скутера необходимо снять переднюю часть облицовки (см. Облицовки — снятие и установка)

1. Снимаем клеммы проводов звукового сигнала.

2. Удерживая сигнал рукой от прово-рота, отворачиваем гайку его крепления.

3. Снимаем звуковой сигнал.

Установку звукового сигнала производим в обратном порядке, предварительно проверив работоспособность звукового сигнала.

РЕГУЛИРОВКА

При необходимости громкость и тональность звукового сигнала можно отрегулировать поворотом регулировочного винта на корпусе сигнала.

16.22. Ремонт скутера. Передняя вилка — разборка и сборка

Работы по демонтажу перьев вилки проводятся при снятой облицовке передней части скутера. Для удобства демонтажа перьев вилки рекомендуется снять вилку в сборе (см. Подшипники рулевой колонки – обслуживание).

1. Снимаем верхний пыльник пера вилки, осторожно поддев его шлицевой отверткой.

2. Пассатижами и отверткой вынимаем стопорное кольцо.

3. Ослабляем затяжку болта, фиксирующего перо вилки в траверсе.

4. Вынимаем перо из траверсы.

5. Ослабляем затяжку болта, фиксирующего шток амортизатора в нижней части пера.

6. Снимаем пыльник пера, осторожно поддев его шлицевой отверткой.

Видео:Как разбортировать колесо от мопеда скутера honda dio и другиеСкачать

Как демонтировать колесо, не снимая глушитель

Если на скутере пробито колесо, его можно заменить, не снимая глушитель. Обычно он закреплен на двигателе 4 болтами. Выхлопная система некоторых моделей мопедов китайского производства состоит из нескольких частей, которые соединены крепежами. Их можно демонтировать по одной детали, что упрощает замену шины. Данной рекомендацией можно воспользоваться, если нет времени или возможности провести полную процедуру по правилам. В том случае, когда глушитель выполнен в виде цельного блока, единственный вариант — отогнуть его в сторону. Так можно сделать при экстренной замене пробитого колеса.

Вам это будет интересно О зимней резине на 16 на УАЗ Патриот

Если глушитель состоит из нескольких отделений, следует снять те детали, которые мешают. Это могут быть боковые крепления, колено и пластик. Существуют вариации конструкций, когда достаточно отодвинуть ослабленный патрубок к цилиндру через прокладку. Далее откручивают крепления по бокам и убирают, чтобы ничего лишнее не мешалось.

Перед установкой всех деталей обратно следует проконтролировать состояние прокладки. Если она сжалась и потрескалась, требуется замена.

Видео:Как снять заднее колесо на скутереСкачать

Причины снятия

Причин, по которым владельцу приходится демонтировать колесо, как правило, несколько:

💥 Видео

Как легко бортировать колёса на мопеде. Небольшой лайфхакСкачать

Бортировать Колесо Просто! Как я бортирую колесаСкачать

ЭТОТ ПРОСТОЙ СПОСОБ ЗНАЮТ НЕ ВСЕ! | Как заменить покрышку на электросамокате? ИНСТРУКЦИЯСкачать

Как разбортировать колесо на мопеде 🏍️ и собрать без монтажки (Дедовский метод)Скачать

Как снять покрышку с обода? Да легко!Скачать

Как Самостоятельно Заменить Резину и Отбалансировать Колёса | Голос Бездока @MotorcyclistMag​Скачать

Замена покрышки заднего колеса скутера Yamaha Majesty (4HC)Скачать
