Как снять шкив генератора дэу нексия 16 клапанов

Видео:Лайфхак как открутить гайку шкива генератора!Скачать

Процедура замены ремня ГРМ на автомобиле Дэу Нексия, с двигателем DOHC 16 клапанов, с фото и видео

Daewoo Nexia 2005 год, двигатель DOHC 16 клапанов, плановая замена ремня ГРМ после 60 000 км. пробега.

На данном моторе при обрыве зубчатого ремня привода газораспределительного механизма гнет почти все клапана, поэтому с заменой лучше не затягивать.

Видео:Как открутить гайку шкива генератора! How to loosen the generator pulley nutСкачать

Необходимый инструмент

Обязательно меняем помпу потому, что ремень натягивается ею и как только мы ее тронем обязательно потечет уплотнительное кольцо. Для замены нам понадобится специальный ключ на 41. Цена его немного больше тысячи рублей, но если процедура разовая можно изготовить из металла толщиной 1мм и согнув как на фото. На один раз вполне хватит.

А так же универсальный держатель шкивов, инструмент не обязательный, но с ним удобнее.

Первым делом покупаем все необходимое: помпу, ремень, натяжной и обводной ролик.

У нексии двигатель под капотом занимает почти все пространство и это сулит нам некоторые трудности. Очень неудобно откручивать переднею опору двигателя, а ставить ее на место еще веселее. Я всегда несколько раз вспоминаю маму узбеков, которые этот двигатель так поставили.

Видео:Как открутить шкив генератора без тисков.Скачать

Пошаговая инструкция

Откручиваем приемную трубу.

И воздушный фильтр с патрубками.

Снимаем все что нам мешает. Так же сливаем антифриз и снимаем верхний патрубок.

Пока не сняли ремень генератора ослабляем три болта держащих шкив гидроусилителя. Если не сделать этого сразу, то потом вы вспомните не только маму, но и папу, пытаясь застопорить шкив и сорвать болты.

Ослабляем натяжной болт генератора и сдвинув генератор к двигателю снимаем ремешок.

Подданкрачиваем машину, снимаем правое колесо и пластиковый брызговик, если он есть. Видим шкив коленвала и натяжной ролик кондиционера.

Ослабляем гайку ролика и выкручиваем по максимуму натяжной болт, после снимаем ремень кондиционера. Гайка на верхнем фото.

Откручиваем три болта на 12 шкива гидроусилителя и четыре на 10 верхней защитной крышки ремня ГРМ.

Поддонкрачиваем двигатель через дощечку за поддон, но только не за компрессор кондиционера.

Отворачиваем две гайки, крепящие подушку двигателя к лонжерону и два болта к опоре двигателя. С ними придется нелегко, но нас спасет карданчик. Снимаем подушку двигателя.

Выставляем верхнею мертвую точку

За болт шкива коленвала, обязательно по часовой стрелки, вращаем коленвал добиваясь совпадения меток на распредвалах.

Откручиваем шкив коленвала. Если нет специального стопора, сажаем за руль напарника, включаем пятую скорость и заставляем жать на тормоз, а сами тем временем легким движением руки откручиваем болт шкива коленвала. После того как шкив снят видим совпадение меток коленвала.

Откручиваем два болтика на 10 и не забывая про защелку слева снимаем нижнею защитную крышку ремня ГРМ.

Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону. Болты вытаскивать нет необходимости.

Шестигранником ослабляем три болта держащих помпу. На фото двух невидно, но в защитной металлической защите есть два отверстия, примерно где стрелочки. На следующих фото они будут видны, когда снимется железная защита. Попадать в них шестигранником очень неудобно, но придется помучится.

Спец ключом на 41 проворачиваем помпу до ослабления ремня ГРМ и снимаем его, просовываем его между насосом ГУР и двигателем.

Выворачиваем болты шкивов распредвалов, а также обводного ролика. На фото ролик уже снят.

Снимаем шкивы и запоминаем что на распредвале впускных клапанов шкив помечен буквой «I» а выпускных буквой «Е»

Отворачиваем три болта натяжного ролика и снимаем его.

Откручиваем два болтика вверху и два внизу, один из болтов находится справа у компрессора кондиционера, фотографировать очень неудобно и снимаем металлическую защиту. Придется немного поломать голову что бы ее вытащить.

Замена помпы

Отворачиваем три болта водяного насоса те, которые спрятаны под защитой. Снимаем помпу. Под двигатель подставляем тазик, так как часть антифриза осталась в блоке и при демонтаже помпы он польется на землю.

Очищаем посадочное место и насухо его протираем. Смазываем уплотнительное кольцо помпы тонким слоем герметика и ставим ее на место. Проворачиваем ее по максимуму против часовой стрелки. Болты сильно не затягиваем поскольку ею еще натягивать ремень ГРМ. Ставим железную защиту, обводной и натяжной ролик и после этого шкивы распредвалов. Проверяем совпадение всех меток.

Видео:как открутить шкив на Нексии, простой способ.Скачать

Ставим новый ремень ГРМ

Нисходящая ветвь ремня при установке должна быть натянута. Поэтому ремень ГРМ надеваем сначала на шкив коленвала, потом на обводной ролик, шкив распредвала выпускных клапанов и так далее.

Приступаем к натяжке. Ставим спец ключ на помпу и поворачивая ее по часовой стрелки смотрим на стрелку на натяжном ролике она должна совпасть с меткой.

Как только мы достигли желаемого результата, затягиваем болты помпы. Временно ставим шкив коленвала. Проворачиваем коленвал два оборота и проверяем совпадение всех меток и натяжку ремня ГРМ. Если все в порядке приступаем к сборке. Ставим на место все детали в порядке обратном снятию. С подушкой двигателя придется помучится, о чем я вас предупреждал в начале статьи. За это незабываемое приключение мы в очередной раз благодарим узбеков, создавших Дэу Нексию с шестнадцати клапанным мотором.

Заливаем все жидкости и заводим мотор. После нескольких минут блаженства от выполненной работы можно закрыть капот и забыть о замене ремня ГРМ еще на 60 000 километров.

Если кому интересно, то в дилерском руководстве написано, что ремень ГРМ требует замены через 64 000 километров пробега или 4 года эксплуатации, в зависимости от того что наступит раньше.

Теперь вы с легкостью сможете поменять ремень ГРМ на своей любимой Нексии, а также предложить свои услуги друзьям и прослыть среди них настоящим авто мастером.

Видео:Как снять генератор Нексия 16кл сверхуСкачать

Видео замены ремня ГРМ на Daewoo Nexia 16v 1,5

В видео показаны не все моменты, но лучшего я не нашел. Показаны метки и некоторые нюансы, посмотреть не помешает.

Удачи на дорогах. Ни гвоздя, ни жезла.

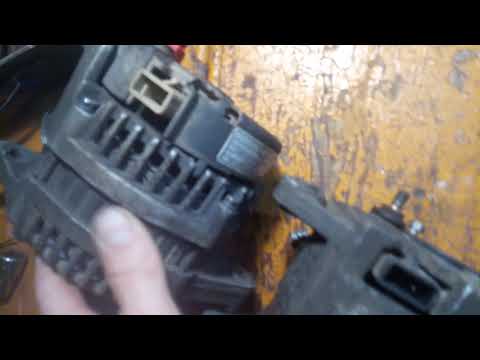

Видео:Генератор для Chevrolet Lanos от Daewoo Nexia замена шкива нюансы замена токосъемных колец от ваз)))Скачать

Как снять генератор на нексии 16 клапанов?

Видео:как открутить шкив коленвала деу нексия 16 клапановСкачать

Генератор Daewoo Nexia N100

Описание конструкции генератора
На автомобиле установлен трехфазный генератор переменного тока с электромагнитным возбуждением, диодным выпрямительным блоком и со встроенным регулятором напряжения.

В зависимости от года выпуска и комплектации могут устанавливаться различные генераторы. В целом их конструкция и способы крепления аналогичны, но есть незначительные отличия. Используя обобщенную информацию, приведенную в данном разделе, можно выполнить аналогичные операции по любому генератору, установленному именно на Вашем автомобиле, даже если он отличается от описанного в этой книге.

Детали генератора: 1 — шкив, 2 — передняя крышка: 3 — статор; 4 — задняя крышка в сборе со статором; 5 — защитная крышка

Привод генератора осуществляется поликлиновым ремнем от шкива коленчатого вала. Натяжение ремня осуществляется за счет изменения положения генератора.

Генератор представляет собой трудноразборную конструкцию, поэтому в случае его неисправности (за исключением отказа регулятора напряжения и щеточного узла) обратитесь в специализированную мастерскую или замените генератор в сборе. В данной главе описаны только те операции, выполнение которых не требует специальных навыков и оборудования.

Если на щитке приборов загорелась контрольная лампа заряда аккумуляторной батареи, не спешите сразу снимать генератор для ремонта или замены. Сначала убедитесь в его неисправности.

Генератор — проверка без снятия с автомобиля
Если при включении зажигания на щитке приборов не загорается контрольная лампа заряда аккумуляторной батареи, скорее всего, произошел обрыв цепи от щитка приборов до генератора или щетки реле-регулятора изношены больше допустимой величины.

Для выполнения работы потребуются:
— мультиметр;
— стетоскоп технический. Работу выполняем с помощником.

Читайте также: Маслосъемные колпачки 6g72 12 клапанов

Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы.
2. Запускаем двигатель. Если на щитке приборов горит контрольная лампа заряда аккумуляторной батареи проверяем натяжение ремня привода генератора.

Слабое натяжение ремня привода генератора приводит к его проскальзыванию по шкивам, что не позволяет генератору развить необходимую мощность и приводит к быстрому износу ремня. Косвенно проскальзывание ремня можно определить по тусклому свечению фар в темное время суток и по свистящему звуку в передней части автомобиля при увеличении частоты вращения коленчатого вала.

3. Прогреваем двигатель до рабочей температуры.
4. Включаем все мощные потребители электроэнергии (обогрев заднего стекла, максимальную скорость электровентилятора климатической установки, дальний свет фар и так далее).
Дальнейшие операции выполняем с помощником.

5. Нажимая педаль газа, удерживаем частоту вращения коленчатого вала двигателя в пределах 3 000-3 500 мин1, контролируя работу двигателя по тахометру.
6. Вольтметром измеряем напряжение на выводах аккумуляторной батареи. Если генератор исправен, вольтметр должен показывать напряжение не ниже 13 В.

Если напряжение меньше 13 В, возможно, окислились контакты провода от генератора к аккумуляторной батарее, неисправен регулятор напряжения, замаслены или изношены щетки либо неисправен сам генератор.

7. Отключаем все потребители электроэнергии, при этом вольтметр должен показать напряжение не выше 14,7 В.

Если напряжение больше 14,7 В, скорее всего, неисправен регулятор напряжения.

8. Стетоскопом по шуму оцениваем состояние подшипников генератора. Сильный гул свидетельствует об износе подшипника или подшипников (наиболее часто выходит из строя передний подшипник).

Генератор — снятие и установка
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.

2. Отгибаем фиксатор и отсоединяем от генератора колодку жгута проводов.

3. Ключом на 10 мм отворачиваем гайку и отсоединяем наконечник провода от силового вывода генератора.

4. Снимаем ремень привода вспомогательных агрегатов.

5. Окончательно отворачиваем болты и гайки крепления генератора и снимаем его.

6. Установку деталей выполняем в обратной последовательности.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Видео:КАК ОТКРУТИТЬ ШКИВ ПРИВОДА РЕМНЯ ГЕНЕРАТОРА LANOS КАК СНЯТЬ ЛЕГКО ШКИВ ГЕНЕРАТОРА ЛАНОССкачать

Как снять генератор на нексии 16 клапанов?

Daewoo Nexia до 2008 года. Замена шарниров равных угловых скоростей

Замена шарниров равных угловых скоростей (ШРУС)

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец.
1. Снимите привод переднего колеса в сборе
2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите малый хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира…

6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.
7. Снимите наружный шарнир со шлицев вала.
ПРЕДУПРЕЖДЕНИЕ
Разборка наружного шарнира не допускается.
8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.
ПРИМЕЧАНИЕ
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира…

16. …и снимите кольцо, выведя его из проточки вала.

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами…

18. …и снимите с вала защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.
19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г.
ПРИМЕЧАНИЕ
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке.
22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.

Видео:Замена подшипника генератора Daewoo Nexia 16 клапаннаяСкачать

Генератор автомобиля DAEWOO NEXIA

На автомобили DAEWOO NEXIA устанавливают трехфазные генераторы переменного тока с электромагнитным возбуждением, со встроенным выпрямительным блоком и электронным регулятором напряжения правого вращения (если смотреть со стороны привода) фирм-изготовителей Deico Remy (Delphi) и Bosch.Все генераторы близки по конструкции и имеют одинаковые установочные размеры.
Детали генератора автомобиля DAEWOO NEXIA показаны на примере генератора Bosch (рис.ниже)

Статор 5 и крышки 4 и 9 стянуты четырьмя болтами 16. Вал ротора 6 вращается в подшипниках 12 и 14, которые установлены в крышках. Вал приводится во вращение от шкива коленчатого вала поликлиновым ремнем. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 3, прикрепленным к крышке 4. Электронный регулятор напряжения 2, объединенный со щеткодержателем, также прикреплен к крышке 4.
Работа генератора отслеживается сигнальной лампой разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее горение вполнакала свидетельствует о неисправностях.
На рис. ниже показана электрическая схема генератора автомобиля DAEWOO NEXIA серии CS фирмы Deico Remy. Электрическая схема соединений генератора Bosch практически аналогична. Вывод «В+» соединен с клеммой «+» аккумуляторной батареи, а вывод «L» — с сигнальной лампой разряда аккумуляторной батареи. Выводы «Р» , «I» и «S» не используются. Вывод «Р» подключен к обмотке статора и может быть соединен с тахометром.

Рис. Электрическая схема генератора автомобиля DAEWOO NEXIA: 1- электронный регулятор напряжения; 2- обмотка возбуждения; 3- контактное кольцо якоря; 4- выпрямительный блок; 5- обмотка фаз статора.

ПРЕДУПРЕЖДЕНИЯ:
На автомобили DAEWOO NEXIA с двигателями SONC и DONC установлены ремни привода генератора разной длины. Также различаются по длине ремни для автомобилей с гидроусилителем рулевого управления и без него, поэтому будьте внимательны при покупке запасного ремня.
ПОЛЕЗНЫЙ СОВЕТ:
В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят, как правило, быстро, с хорошим качеством и по вполне доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.

Читайте также: Что такое шейка клапана

Неисправности генератора автомобиля DAEWOO NEXIA, их причины и способы устранения:

При включении зажигания не горит сигнальная лампа разряда аккумуляторной батареи

Обрыв провода между генератором, замком зажигания и сигнальной лампой

Перегорела сигнальная лампа

Неисправен генератор (изношены щетки генератора или неплотно прилегают к контактным кольцам; сгорела обмотка возбуждения генератора, неисправен диодный мост или регулятор напряжения)

Замените или отремонтируйте генератор

Сигнальная лампа разряда аккумуляторной батареи не гаснет после пуска двигателя

Слабое натяжение ремня привода генератора

Отрегулируйте натяжение ремня

Неисправен диодный мост генератора

Замыкание провода между генератором и сигнальной лампой на «массу»

Сигнальная лампа разряда аккумуляторной батареи горит при выключенном зажигании

Замените или отремонтируйте генератор

Генераторная установка не обеспечивает зарядки аккумуляторной батареи

Окисление клемм аккумуляторной батареи

Зачистите, закрепите и смажьте техническим вазелином наконечники проводов и клеммы батареи

Замените аккумуляторную батарею

Слабое натяжение ремня привода генератора

Отрегулируйте натяжение ремня

Неисправен генератор (диодный мост)

Аккумуляторная батарея перезаряжается

Неисправен генератор (регулятор напряжения, диодный мост)

Повышенное падение напряжения в цепи генератор – аккумуляторная батарея

Проверьте, зачистите, подтяните или замените контактные соединения в замке зажигания, предохранителях, разъемах, проверьте соединение корпуса генератора с «массой»

Проверка и регулировка натяжения ремня привода генератора и насоса гидроусилителя рулевого управления автомобиля DAEWOO NEXIA и его замена
Вам потребуются: ключи «на 12», «на 14», отвертка с плоским лезвием.
1. Снимите воздухоподводящий рукав в сборе с дополнительным глушителем шума впускаемого воздуха.

2. Проверьте натяжение ремня нажатием на него пальцем между шкивами генератора и насоса гидроусилителя рулевого управления (при нажатии с усилием 10 кгс прогиб ремня должен составлять 10-15 мм).

3. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

4. Снимите правый брызговик.

5. Отверните гайку нижнего крепления генератора, удерживая болт вторым ключом.

6. Для натяжения ремня переместите большой отверткой или монтажной лопаткой генератор в сторону от блока цилиндров и затяните болт крепления генератора к натяжной планке. Для ослабления ремня переместите генератор к блоку цилиндров.

7. Для замены ремня на автомобилях без кондиционера достаточно ослабить его натяжение и снять ремень с приводных шкивов.

8. Для замены ремня на автомобилях с кондиционером необходимо сначала снять ремень привода компрессора кондиционера. Для этого ослабьте затяжку гайки крепления натяжного ролика.

9. Вращением регулировочного болта ослабьте натяжение ремня.

10. Снимите ремень привода компрессора кондиционера.
11. Ослабьте натяжение ремня генератора и снимите ремень со шкивов.
12. Установите детали в порядке, обратном снятию. При установке ремня привода компрессора кондиционера вращением регулировочного болта добейтесь такого натяжения ремня, при котором прогиб ветви между шкивами компрессора и коленчатого вала составит 5-8 мм при усилии 10 кгс. По окончании регулировки натяжения ремня не забудьте затянуть гайку крепления натяжного ролика.

Видео:Как снять шкив коленвала очень быстро 🤔 Шевроле Ланос проверенный способ!Скачать

Процедура замены ремня ГРМ на автомобиле Дэу Нексия, с двигателем DOHC 16 клапанов, с фото и видео

Daewoo Nexia 2005 год, двигатель DOHC 16 клапанов, плановая замена ремня ГРМ после 60 000 км. пробега.

На данном моторе при обрыве зубчатого ремня привода газораспределительного механизма гнет почти все клапана, поэтому с заменой лучше не затягивать.

1. Необходимый инструмент
2. Пошаговая инструкция
3. Выставляем верхнею мертвую точку
4. Замена помпы
5. Ставим новый ремень ГРМ
6. Видео замены ремня ГРМ на Daewoo Nexia 16v 1,5

Видео:Как затянуть/ослабить шкив коленвала без каких либо съёмников.Скачать

Необходимый инструмент

Обязательно меняем помпу потому, что ремень натягивается ею и как только мы ее тронем обязательно потечет уплотнительное кольцо. Для замены нам понадобится специальный ключ на 41. Цена его немного больше тысячи рублей, но если процедура разовая можно изготовить из металла толщиной 1мм и согнув как на фото. На один раз вполне хватит.

А так же универсальный держатель шкивов, инструмент не обязательный, но с ним удобнее.

Первым делом покупаем все необходимое: помпу, ремень, натяжной и обводной ролик.

У нексии двигатель под капотом занимает почти все пространство и это сулит нам некоторые трудности. Очень неудобно откручивать переднею опору двигателя, а ставить ее на место еще веселее. Я всегда несколько раз вспоминаю маму узбеков, которые этот двигатель так поставили.

Видео:Ремонт генератора Daewoo Nexia 1,5 8v Видео обзор ремонта генератораСкачать

Пошаговая инструкция

Откручиваем приемную трубу.

И воздушный фильтр с патрубками.

Снимаем все что нам мешает. Так же сливаем антифриз и снимаем верхний патрубок.

Пока не сняли ремень генератора ослабляем три болта держащих шкив гидроусилителя. Если не сделать этого сразу, то потом вы вспомните не только маму, но и папу, пытаясь застопорить шкив и сорвать болты.

Ослабляем натяжной болт генератора и сдвинув генератор к двигателю снимаем ремешок.

Подданкрачиваем машину, снимаем правое колесо и пластиковый брызговик, если он есть. Видим шкив коленвала и натяжной ролик кондиционера.

Ослабляем гайку ролика и выкручиваем по максимуму натяжной болт, после снимаем ремень кондиционера. Гайка на верхнем фото.

Откручиваем три болта на 12 шкива гидроусилителя и четыре на 10 верхней защитной крышки ремня ГРМ.

Поддонкрачиваем двигатель через дощечку за поддон, но только не за компрессор кондиционера.

Отворачиваем две гайки, крепящие подушку двигателя к лонжерону и два болта к опоре двигателя. С ними придется нелегко, но нас спасет карданчик. Снимаем подушку двигателя.

Выставляем верхнею мертвую точку

За болт шкива коленвала, обязательно по часовой стрелки, вращаем коленвал добиваясь совпадения меток на распредвалах.

Откручиваем шкив коленвала. Если нет специального стопора, сажаем за руль напарника, включаем пятую скорость и заставляем жать на тормоз, а сами тем временем легким движением руки откручиваем болт шкива коленвала. После того как шкив снят видим совпадение меток коленвала.

Откручиваем два болтика на 10 и не забывая про защелку слева снимаем нижнею защитную крышку ремня ГРМ.

Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону. Болты вытаскивать нет необходимости.

Шестигранником ослабляем три болта держащих помпу. На фото двух невидно, но в защитной металлической защите есть два отверстия, примерно где стрелочки. На следующих фото они будут видны, когда снимется железная защита. Попадать в них шестигранником очень неудобно, но придется помучится.

Спец ключом на 41 проворачиваем помпу до ослабления ремня ГРМ и снимаем его, просовываем его между насосом ГУР и двигателем.

Выворачиваем болты шкивов распредвалов, а также обводного ролика. На фото ролик уже снят.

Снимаем шкивы и запоминаем что на распредвале впускных клапанов шкив помечен буквой «I» а выпускных буквой «Е»

Отворачиваем три болта натяжного ролика и снимаем его.

Откручиваем два болтика вверху и два внизу, один из болтов находится справа у компрессора кондиционера, фотографировать очень неудобно и снимаем металлическую защиту. Придется немного поломать голову что бы ее вытащить.

Замена помпы

Отворачиваем три болта водяного насоса те, которые спрятаны под защитой. Снимаем помпу. Под двигатель подставляем тазик, так как часть антифриза осталась в блоке и при демонтаже помпы он польется на землю.

Очищаем посадочное место и насухо его протираем. Смазываем уплотнительное кольцо помпы тонким слоем герметика и ставим ее на место. Проворачиваем ее по максимуму против часовой стрелки. Болты сильно не затягиваем поскольку ею еще натягивать ремень ГРМ. Ставим железную защиту, обводной и натяжной ролик и после этого шкивы распредвалов. Проверяем совпадение всех меток.

Видео:Daewoo Nexia Даево некия Лайфхак, снимаем шкив. Коленвал.Скачать

Ставим новый ремень ГРМ

Нисходящая ветвь ремня при установке должна быть натянута. Поэтому ремень ГРМ надеваем сначала на шкив коленвала, потом на обводной ролик, шкив распредвала выпускных клапанов и так далее.

Приступаем к натяжке. Ставим спец ключ на помпу и поворачивая ее по часовой стрелки смотрим на стрелку на натяжном ролике она должна совпасть с меткой.

Как только мы достигли желаемого результата, затягиваем болты помпы. Временно ставим шкив коленвала. Проворачиваем коленвал два оборота и проверяем совпадение всех меток и натяжку ремня ГРМ. Если все в порядке приступаем к сборке. Ставим на место все детали в порядке обратном снятию. С подушкой двигателя придется помучится, о чем я вас предупреждал в начале статьи. За это незабываемое приключение мы в очередной раз благодарим узбеков, создавших Дэу Нексию с шестнадцати клапанным мотором.

Заливаем все жидкости и заводим мотор. После нескольких минут блаженства от выполненной работы можно закрыть капот и забыть о замене ремня ГРМ еще на 60 000 километров.

Если кому интересно, то в дилерском руководстве написано, что ремень ГРМ требует замены через 64 000 километров пробега или 4 года эксплуатации, в зависимости от того что наступит раньше.

Читайте также: Влажные салфетки с клапаном из фикс прайс

Теперь вы с легкостью сможете поменять ремень ГРМ на своей любимой Нексии, а также предложить свои услуги друзьям и прослыть среди них настоящим авто мастером.

Видео:Как открутить шкив коленвала. ЛайфхакСкачать

Видео замены ремня ГРМ на Daewoo Nexia 16v 1,5

В видео показаны не все моменты, но лучшего я не нашел. Показаны метки и некоторые нюансы, посмотреть не помешает.

Удачи на дорогах. Ни гвоздя, ни жезла.

Видео:Как снять шкив коленвала (4 способа) #открутитьшкивколена#снятьшкивколенвала#какснятьшкивколенвалаСкачать

Как снять генератор на дэу нексия

Видео:Замена подшипника генератораСкачать

Генератор Daewoo Nexia N100

Описание конструкции генератора
На автомобиле установлен трехфазный генератор переменного тока с электромагнитным возбуждением, диодным выпрямительным блоком и со встроенным регулятором напряжения.

В зависимости от года выпуска и комплектации могут устанавливаться различные генераторы. В целом их конструкция и способы крепления аналогичны, но есть незначительные отличия. Используя обобщенную информацию, приведенную в данном разделе, можно выполнить аналогичные операции по любому генератору, установленному именно на Вашем автомобиле, даже если он отличается от описанного в этой книге.

Детали генератора: 1 — шкив, 2 — передняя крышка: 3 — статор; 4 — задняя крышка в сборе со статором; 5 — защитная крышка

Привод генератора осуществляется поликлиновым ремнем от шкива коленчатого вала. Натяжение ремня осуществляется за счет изменения положения генератора.

Генератор представляет собой трудноразборную конструкцию, поэтому в случае его неисправности (за исключением отказа регулятора напряжения и щеточного узла) обратитесь в специализированную мастерскую или замените генератор в сборе. В данной главе описаны только те операции, выполнение которых не требует специальных навыков и оборудования.

Если на щитке приборов загорелась контрольная лампа заряда аккумуляторной батареи, не спешите сразу снимать генератор для ремонта или замены. Сначала убедитесь в его неисправности.

Генератор – проверка без снятия с автомобиля
Если при включении зажигания на щитке приборов не загорается контрольная лампа заряда аккумуляторной батареи, скорее всего, произошел обрыв цепи от щитка приборов до генератора или щетки реле-регулятора изношены больше допустимой величины.

Для выполнения работы потребуются:
— мультиметр;
— стетоскоп технический. Работу выполняем с помощником.

Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы.
2. Запускаем двигатель. Если на щитке приборов горит контрольная лампа заряда аккумуляторной батареи проверяем натяжение ремня привода генератора.

Слабое натяжение ремня привода генератора приводит к его проскальзыванию по шкивам, что не позволяет генератору развить необходимую мощность и приводит к быстрому износу ремня. Косвенно проскальзывание ремня можно определить по тусклому свечению фар в темное время суток и по свистящему звуку в передней части автомобиля при увеличении частоты вращения коленчатого вала.

3. Прогреваем двигатель до рабочей температуры.
4. Включаем все мощные потребители электроэнергии (обогрев заднего стекла, максимальную скорость электровентилятора климатической установки, дальний свет фар и так далее).
Дальнейшие операции выполняем с помощником.

5. Нажимая педаль газа, удерживаем частоту вращения коленчатого вала двигателя в пределах 3 000-3 500 мин1, контролируя работу двигателя по тахометру.
6. Вольтметром измеряем напряжение на выводах аккумуляторной батареи. Если генератор исправен, вольтметр должен показывать напряжение не ниже 13 В.

Если напряжение меньше 13 В, возможно, окислились контакты провода от генератора к аккумуляторной батарее, неисправен регулятор напряжения, замаслены или изношены щетки либо неисправен сам генератор.

7. Отключаем все потребители электроэнергии, при этом вольтметр должен показать напряжение не выше 14,7 В.

Если напряжение больше 14,7 В, скорее всего, неисправен регулятор напряжения.

8. Стетоскопом по шуму оцениваем состояние подшипников генератора. Сильный гул свидетельствует об износе подшипника или подшипников (наиболее часто выходит из строя передний подшипник).

Генератор – снятие и установка
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.

2. Отгибаем фиксатор и отсоединяем от генератора колодку жгута проводов.

3. Ключом на 10 мм отворачиваем гайку и отсоединяем наконечник провода от силового вывода генератора.

4. Снимаем ремень привода вспомогательных агрегатов.

5. Окончательно отворачиваем болты и гайки крепления генератора и снимаем его.

6. Установку деталей выполняем в обратной последовательности.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Видео:Как просто и без усилий натянуть ремень генератора Lanos, Nexia, Cruz, Lacetti, Gentra и прочее.Скачать

Как снять генератор на дэу нексия

Daewoo Nexia до 2008 года. Замена шарниров равных угловых скоростей

Замена шарниров равных угловых скоростей (ШРУС)

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец.
1. Снимите привод переднего колеса в сборе
2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите малый хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира…

6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.
7. Снимите наружный шарнир со шлицев вала.
ПРЕДУПРЕЖДЕНИЕ
Разборка наружного шарнира не допускается.
8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.
ПРИМЕЧАНИЕ
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира…

16. …и снимите кольцо, выведя его из проточки вала.

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами…

18. …и снимите с вала защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.
19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г.
ПРИМЕЧАНИЕ
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке.
22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.

🎬 Видео

нексия шкив коленвала люфт на шестерни грм ..Скачать

Как снять генератор автомобиля Daewoo Nexia (Нексия). Легкий способ.Скачать

как легко и без усилий открутить болт (шкив, шестерню) коленвала на любом автомобилеСкачать
