Сборка арматуры и крепление бачка к унитазу, стене и скрытым монтажом

Видео:Клапан подачи воды в сливном бачке не перекрывает воду.Скачать

Неисправности кнопки унитаза

Все признаки неисправности кнопки механизма слива унитаза можно классифицировать следующим образом:

В первом случае речь идет не о том, как отремонтировать кнопку, а о регулировке.

Регулировка

Объем полного смыва настраивается с помощью поплавка — его положение на тяге относительно трубки перелива обеспечивает уровень воды в полностью набранном бачке. Стандартная рекомендация — отсечка подачи должна происходить, когда зеркало воды на 15-20 мм ниже края перелива:

Настройка поплавка. У клапана нижней подачи выводят реечную тягу из зацепления в поплавке, который затем перемещают по направляющей вверх или вниз. Аналогично происходит регулировка клапана боковой подачи — разница лишь во взаимном расположении поплавка и запорной арматуры водопровода.
Регулировка кнопки сливного бачка сводится к перемещению трубки перелива относительно «стакана» кнопочного механизма и настройке его высоты. Для этого отвинчивают фиксирующую гайку на трубке, отсоединяют тягу, перемещают трубку в требуемое положение и затягивают гайку. Затем отжав лепестки на стакане и перемещая направляющие, задают высоту всего механизма. На заключительном этапе тягу обратно защелкивают тягу на фиксаторе трубки перелива.

У арматуры двухуровневого бачка есть еще поплавок малого смыва, который надо перемещать по собственной реечной направляющей на трубке перелива. Положение этого поплавка определяет объем воды при неполном смыве.

Но если западает или залипает кнопка, то что делать — регулировку или ремонт, можно решить только после выяснения причины неисправности.

Устранение залипания

Залипание кнопки может иметь разные причины и характер проявления. Чтобы устранить залипание, надо добраться до арматуры. Для этого:

перекрывают подачу холодной воды в бачок (если нет отдельного вентиля, закрывают общий кран на стояке);
вывинчивают стопорящее кольцо;
вынимают из посадочного гнезда кнопку;
снимают крышку бачка;
выясняют причину залипания.

Если бачок, а следовательно, и арматура новые, то залипание может произойти при «чрезмерно» сильном нажатие на кнопку. Причина — шероховатая поверхность или заусеницы на пластиковых деталях арматуры, которые стопорят кнопку и не дают ей вернуться в исходное состояние. В этом случае надо просто зачистить проблемный участок.

В качестве еще одной причины залипания кнопки может быть перекос или смещение нажимного рычажка, который перемещает тягу. Чтобы восстановить работу бачка, надо заново провести регулировку и настройку механизма.

Третья причина — скопившиеся отложения в гнезде кнопки (пыль, мусор, налет). Проблема решается простой очисткой и промывкой этого рабочего узла.

Если слив перестал работать вследствие износа или поломки какой-либо детали, то потребуется полностью заменить весь механизм на новый, который соответствует модели бачка.

Устранение проваливания

Одной из распространенных причин почему западает (проваливается) кнопка в сливном бачке унитаза — это неправильная настройка механизма.

Для поведения регулировки надо:

перекрыть подачу воды;
полностью спустить воду из бачка;
снять кнопку и крышку бачка;
демонтировать механизм;
отрегулировать высоту края перелива относительно поверхности воды;
настроить механизм по высоте, учитывая, что полностью нажатая кнопка не должна касаться трубки перелива;
настроить поплавки полного и неполного слива.

Еще одна причина проваливания — поломка возвратной пружины толкателя, на который давит кнопка. И в тех случаях, когда кнопочный узел неразборный, потребуется замена кнопки.

Замена кнопки на новую

При выходе из строя кнопочного узла нет необходимости менять весь сливной клапан. Устранить неисправность можно заменой кнопки бачка унитаза. Но она должна быть такой же модели, что и сломавшаяся деталь. Работы проводят в следующей последовательности:

снимают неисправный узел, отсоединив его от крышки бачка;
проверяют настройки сливного клапан и поплавка запорной арматуры на подаче воды;
устанавливают новую кнопку, проверяют работу сливного устройства.

Если бачок для унитаза был выпущен давно, или модель настолько редкая, что нет возможности найти для нее «запчасти», то придется полностью заменить весь сливной клапан на новый, который подходит по своим установочным размерам.

Видео:Замена и настройка арматуры в смывном бачке на унитазе!Скачать

Характерные проблемы с бачком

Проблемы с бачком чаще всего возникают по трем причинам:

из-за неправильного монтажа;
после неверной настройки арматуры;
в результате износа или поломки отдельных узлов и элементов.

Если воды в бачок набирается слишком много или недостаточно, прежде всего, рекомендуется проверить состояние поплавка. Если его удерживает рычаг из толстой проволоки, произвести настройку будет просто. Достаточно слегка изогнуть металл таким образом, чтобы поплавок изменил свое положение. Если нужно больше воды, поплавок нужно переместить выше. Для этого проволоку изгибают дугой вниз.

Читайте также: Карбюратор пекар электромагнитный клапан

Если же воды в бачок набирается слишком много, поплавок следует немного опустить. Для этого проволоку, удерживающую этот элемент, сгибают дугой вверх. Но в новых моделях все элементы выполнены из пластика, который не согнешь. Здесь для изменения положения поплавка предусмотрен специальный винт. Вращая его, можно переместить поплавок на нужный уровень.

Иногда недостаток воды в бачке связан не с неправильным положением поплавка, а с загрязнением проточных отверстий, через которые поступает вода. В этом случае нужно снять с механизма поплавок, затем вынуть мембрану, закрывающую отверстие, и выполнить промывку механизма.

Мембрану необходимо осмотреть. Если на элементе имеются следы износа, следует ее заменить новым элементом. Разумеется, перед началом любых манипуляций с бачком необходимо перекрыть воду на стояке. Предусмотрительные хозяева ещё при установке унитаза монтируют запорный кран непосредственно перед ним. В этом случае не нужно перекрывать весь стояк, достаточно отключить только бачок и приступить к ремонту и настройке.

Иногда наблюдается следующая неприятная ситуация: вода постоянно вытекает из бачка, причем бачок либо наполняется только частично, либо и вовсе остается практически пустым. Скорее всего, виноват запорный механизм, который установлен неправильно либо износился. Иногда достаточно просто посильнее затянуть крепежные болты, фиксирующие запорное устройство в правильном положении.

Если это не помогло, нужно проверить клапан на износ и засорение. Для этого клапан снимают, разбирают и промывают, при необходимости заменяют изношенную мембрану.

Иногда выходит из строя резиновая прокладка, которая установлена между бачком и унитазом. В этом случае вода будет вытекать из бачка и скапливаться на полу возле унитаза. Чтобы устранить эту проблему, нужно будет полностью демонтировать бачок, заменить прохудившуюся прокладку и установить бачок на место.

Видео:Клапан впуска нижний смывного бачка унитаза. Ремонт,регулировка.Скачать

Особенности конструкции и принцип действия

Чтобы избежать ошибок во время ремонта и порчи сантехники, перед тем как снять крышку унитаза с кнопкой, следует внимательно изучить принцип устройства сливного бачка. Независимо от стоимости модели, конструкция всех изделий примерно одинакова.

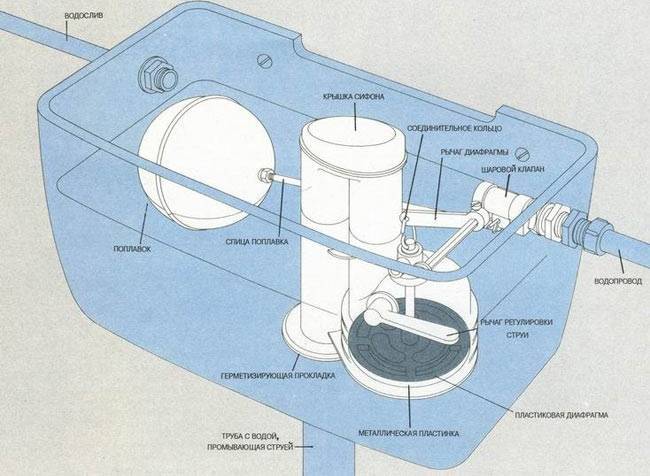

Бачок унитаза – это резервуар из фаянса, полимеров либо металла, постоянно наполняемый водой и накрытый крышкой из того же материала. На моделях «компакт» слив жидкости происходит благодаря нажатию кнопки на ней. Изделия же старого образца оснащены рычагом либо поднимающимся штоком для этих целей.

Поскольку сегодня особенно популярны унитазы первого типа, рассмотрим особенности именно их устройства.

Внутренняя система бачка состоит из запорного и сливного узлового соединения. Оба эти блока связаны между собой. К ним принято относить шток для регулирования подачи воды, перекрывающую мембрану, поплавок, показывающий уровень жидкости в бачке, сифон и связующие их детали.

Запирающий блок выполняет функции по заполнению емкости и препятствованию ее просачивания в режиме ожидания. Вода набирается в бачок до заданного уровня и плотно зажимает мембрану к сливному отверстию. При необходимости спустить жидкость во время нажатия кнопки вступает в действие сливной механизм, приподнимая резиновую диафрагму и открывая тем самым доступ воды к чаше унитаза.

Обычно выходит из строя либо запирающий узел, и тогда жидкость постоянно подтекает в чашу или на пол, либо сливная арматура, когда не работает кнопка слива и при ее нажатии бачок остается наполненным. В некоторых случаях вода вообще не поступает в резервуар.

Чтобы определить характер неисправности и устранить ее, перед тем как снять крышку с бачка унитаза, следует выяснить порядок разборки бачка.

Видео:Замена клапана подачи воды в сливном бачке с боковой подводкой.Скачать

Арматура с клапаном — поплавком

Для начала рассмотрим как происходит регулировка уровня воды в бачке унитаза в самой распространенной из современных сливных систем – с одной кнопкой.

Для изменения объема подачи воды в такой бачок нужно выполнить несколько несложных действий:

Прежде всего, необходимо перекрыть подачу воды в унитаз. Кран обычно установлен перед шлангом, идущим от трубы водопровода к бачку унитаза. Если его там нет, придется перекрыть хододную воду на всей системе;
Опустошаем бачок, нажимая кнопку слива;
Начинаем разбирать бачок с того, что выкрутим сливную пробку. Она состоит из подвижной части, на которую мы нажимаем при сливе, и неподвижного ободка. Берем рукой за ободок и выкручиваем, как болт;

Ни в коем случае не пытайтесь поднимать крышку до того, как будет снята пробка. Это легкий способ сломать арматуру бачка.

Следом за пробкой снимаем крышку бака. Внутри вы без труда заметите, на каком уровне находилась вода. Скорее всего, ее кромка достигала верхней части переливочной трубки, как показано на фото. Эта рубка имеет деления, по которым можно легко сориентироваться, насколько стоит опускать уровень воды.

Находим «поплавок». В приведенной системе это клапан, расположенный справа. Он соединен с маленькой лапкой, которая регулирует подачу воды. На клапане имеется винт для регулировки уровня воды: он нам и нужен;

В разных моделях с регулировочным винтом нужно поступать по-разному. В одних случаях, чтобы уменьшить поступление воды, необходимо закрутить винт – провернуть его по часовой стрелке несколько раз. Если винт открутить – повернуть против часовой стрелки – это повысит уровень наполнения бачка. На нем пожжет быть установлена, так называемая, «трещетка», которую следует перемещать вверх или вниз. Третий вариант – гайка у основания болта: ее необходимо закрутить;
Когда клапан опущен, откройте воду, и проверьте, насколько она заполнит бак. Чтобы сэкономить на сливе, кромка воды должна быть примерно на 2-3 см не доходить до края переливочной трубки, которая находится в центре арматуры;
Поднимите крышку унитаза и проверьте, какой поток воды и с каким напором будет поступать после регулировки.

Читайте также: Форсунки ваз 2110 8 клапанов зеленые

Не стремитесь экономить по-максимуму. Если воды в бачке будет очень уж мало, слив будет работать неэффективно. Придется нажимать на кнопку по несколько раз – экономии не получиться.

Если все работает отлично, возвращаем на место крышку бачка так, чтобы она не двигалась.
Последний штрих – прикручиваем на место пробку слива, которая также ложна сидеть плотно и не шатаясь. Никакими инструментами затягивать ее не стоит.

Видео:ТЕЧЕТ УНИТАЗ? БАЧОК УНИТАЗА НЕ ДЕРЖИТ ВОДУ? → ПРИЧИНЫ И УСТРАНЕНИЕ ПРОТЕКАНИЯ!Скачать

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом

Видео:Замена клапана подачи воды в сливном бачке с нижней подводкой.Скачать

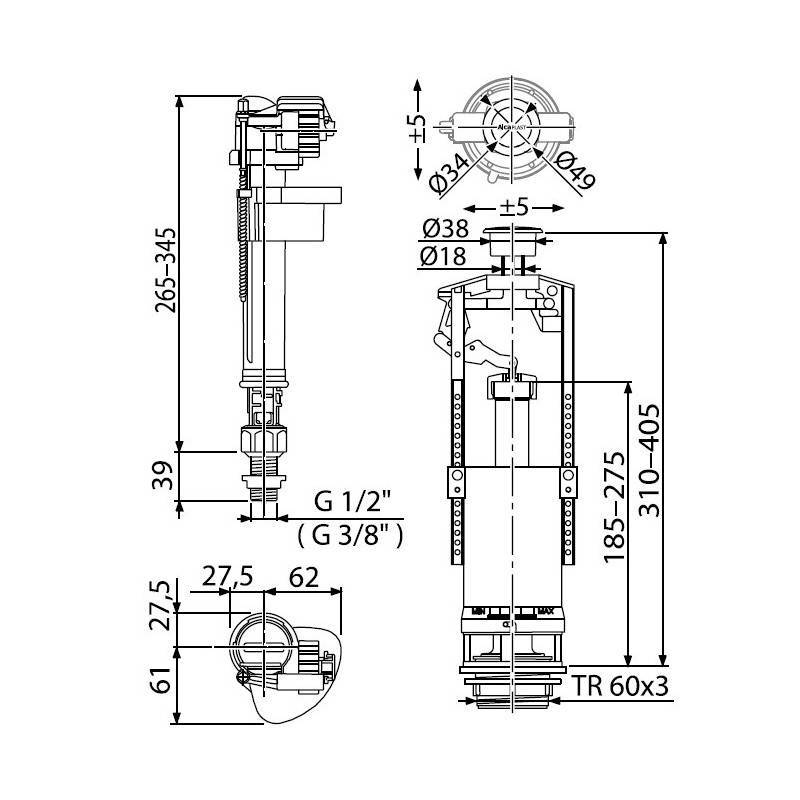

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

Поставить на сливной механизм резиновую прокладку.
Установить механизм в бачок, прикрутить пластмассовой гайкой.
На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

Установить на площадку унитаза бачок и закрепить его гайками.
Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Читайте также: Ремень грм ваз 21102 8 клапан

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

Регулировка уровня воды в бочке осуществляется следующим образом:

Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Выбор и установка подвесного биде своими руками
Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Видео:Клапан подачи воды бачка унитаза - ремонт.Скачать

Регулировка

Настройка слива производится корректированием значение расхода. Для этого нужно открыть крышку бачка и переместить поплавок на сливной конструкции.

Этот бегунок можно опускать или поднимать, его положение влияет на механизм наполнения и будет влиять на объем воды в бачке, чем ниже будет установлена планка, тем меньше будет набираться и расходоваться воды.

Двойной режим слива может снизить количество потребления воды ровно наполовину, а дополнительная настройка еще ниже опустить эту планку. Главное, это выбрать модель и правильно произвести несложную регулировку.

Любой бачок унитаза, с точки зрения сантехнического оборудования, является частью унитаза, которая необходима для поддержания определённого уровня воды. Накопленная в устройстве вода используется для смыва, а встроенный механизм отвечает за дозирование смыва и ограничения наполняемости ёмкости.

Значительная часть современных бачков оснащена кнопочной системой. Одна или две кнопки довольно часто характеризуются взаимозаменяемостью без ущерба для эксплуатационных характеристик. Как же устроен сливной бачок унитаза с кнопкой или двумя?
