Как удлинить гидравлический цилиндр

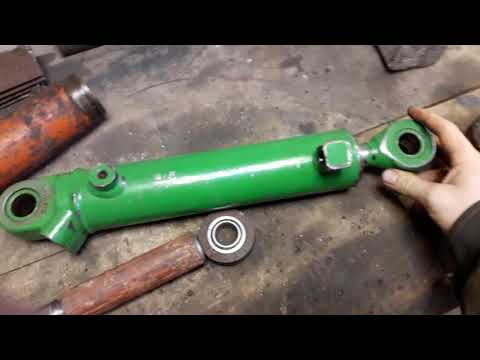

Видео:Цилиндр под ваш размер на коленке,легко!Скачать

Как намного увеличить длину хода бутылочного домкрата

Покупка нового гидроцилиндра для самоходной техники или стационарного механизма вместо вышедшего из строя сопряжена с немалыми затратами. Часто такая поломка происходит в самый неподходящий момент и замена необходима срочно. Оперативно сделать подобный аналог можно из обычного гидравлического бутылочного домкрата при наличии некоторых навыков работы с металлом.

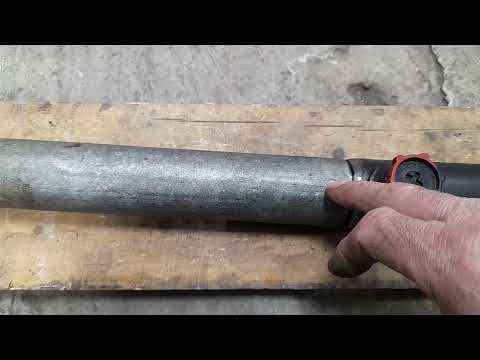

Видео:Удлинил гидроцилиндр на навеску.Скачать

Понадобится

Видео:Удлинение гидроцилиндров ч 1Скачать

Процесс увеличения длины хода обычного бутылочного домкрата

Закрепляем основание гидравлического бутылочного домкрата в тиски, опускаем вниз до упора винт и накидным ключом отворачиваем гайку, прижимающую корпус домкрата к основанию.

Выливаем из корпуса, служащего еще масляным резервуаром, рабочую жидкость. Снимаем корпус, поршень с уплотнителями и цилиндр.

Замеряем на снятом цилиндре профиль резьбы, зажимаем в патрон токарного станка длинную трубу того же диаметра, что и старый цилиндр, протачиваем ее с обеих концов до нужных размеров и формы, и нарезаем измеренный профиль резьбы.

На токарном станке протачиваем стальной стержень расчетной длины и диаметра с одной стороны под уплотнитель, с другой – под опорную пяту. Скругляем профиль резьбы напильником, наждачкой и удаляем металлические частицы щеткой.

На один конец стержня-поршня надеваем новый уплотнительный узел, закрепляем его корончатой гайкой и контрим.

Вставляем удлиненный стержень-поршень в длинный цилиндр, надеваем гайку с уплотнением и затягиваем ее.

Обрабатываем внешнюю сторону старой трубы болгаркой, формируем ее длину под необходимый размер с помощью ленточной пилы, вставляем в патрон токарного станка с люнетом, торцуем и протачиваем один конец под конус.

На токарном станке подгоняем под размер обработанного торца большой трубы прочное утолщенное кольцо по внутреннему и внешнему диаметру, и привариваем его к торцу с помощью газо-ацетиленовой сварки.

Вновь обрабатываем приваренное кольцо и прилегающую часть трубы, удаляя наплывы металла после сварки, и восстанавливая первоначальную конусность. Другой конец трубы лишь торцуем.

Устанавливаем трубу торцом с наплавленным кольцом на основание и сверху затягиваем гайку с уплотнением.

Заливаем в него рабочую жидкость, используя воронку, вытаскиваем из старого корпуса домкрата резиновую пробку и закрываем ей масло-заливное отверстие в верхней части нового масляного резервуара.

Проверяем работоспособность модернизированного домкрата с увеличенной длиной хода в несколько раз по сравнению со стандартным домкратом, наносим на его поверхность грунт, даем ему подсохнуть и производим окраску.

На резьбу цилиндра-штока накручиваем опорную пяту, к основанию прикручиваем винтами узел подвески и наш домкрат может успешно заменить негодный гидроцилиндр на самоходной технике или стационарном механизме.

Видео:Сварка цилиндра выдвижения опор.Полное видео.Скачать

Смотрите видео

Видео:Цилиндр подъёма кузова ЗИЛ, удлинение.Скачать

можно ли сделать гидроцилиндр

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

можно ли сделать гидроцилиндр из стойки амортизаторов

можно ли сделать гидроцилиндр из стойки амортизаторов

Не только можно а даже нужно.

Хочешь сделать хорошо? Сделай сам!
У будь-якому процесі важлива не швидкість, а задоволення!

можно ли сделать гидроцилиндр из стойки амортизаторов

А вы посчитайте затраты, чтоб его переделать, я думаю смысла нет заморачиваться. Купите б/у на разборке, если новый дорого стоит.

у меня есть 6 стоек вот и подумал

А вы посчитайте затраты, чтоб его переделать, я думаю смысла нет заморачиваться. Купите б/у на разборке, если новый дорого стоит.

Если есть доступ к токарному станку то, думаю, не проблема. У самого есть потребность изготовить двоштоковый гидроцилиндр для гидрообьёмного рулевого управления на основе штоков от стоек автомобиля, продумал технологию, но не доходят руки, занятые другими работами. На металоломе таких гидроцилиндров просто нету.

Хочешь сделать хорошо? Сделай сам!
У будь-якому процесі важлива не швидкість, а задоволення!

у меня есть 6 стоек вот и подумал

Сделать можно если не все, то многое. По поводу цилиндра: сделать можно но достаточно геморно. Довелось недавно укорачивать цилиндр от 2ПТС4, укоротить то укоротил но вылезла проблемма — не могу найти ремкомплект для него. Так могет быть и в вашем случае. Так что проще действительно поехать на разборку или к черным металлистам. Удачи

Интересно а из пневмоцилиндра (от шиномонтажного станка) можно или нет ? Там ведь и штуцера есть и на вид он практически такой-же .Единственное что боюсь -это маслостойкость ,хотя в пневмосистеме шиномонтажа масла тоже полно . Дла справки :цилиндр имею в виду который на самом стенде ,а не на отжималке колёс.

В принципе сделать можно все,ведь не боги горшки делают! При изготовлении цилиндров нужно учитывать одно:на всех поверхностях по которым «скользят» манжеты или уплотнительные кольца,наносится специальная «сетка» в виде спиральных микро-рисок. Если нету этих рисок,то РТИ в таком цилиндре долго работать небудут.

При изготовлении цилиндров нужно учитывать одно:на всех поверхностях по которым «скользят» манжеты или уплотнительные кольца,наносится специальная «сетка» в виде спиральных микро-рисок.

Это мы в курсе. Хоном называется. Один мой знакомый токарь умудрялся на токарном станке не только мотоциклетные цилиндры растачивать, но и наносить хон не хонинговальной головкой, а мелкозернистой наждачкой и деревянным болваном. И работы у него было немеряно.

Хочешь сделать хорошо? Сделай сам!
У будь-якому процесі важлива не швидкість, а задоволення!

Я не знаю какой цилиндр стоит в шиномонтажке, но все пневмоцилиндры, которые я разбирал (а разбирал я их не мало), идут с пластмассовым поршнем и резиновой уплотняющей манжетой, рассчитаны на рабочее давление до 10 атмосфер, у гидроцилиндров поршень металлический, в качестве уплотнителя резиновые кольца, рассчитанные на рабочее давление до 150 атмосфер. При подаче давления 100 атмосфер в пневмоцилиндр или манжету выдавит, или поршень сорвет. Может-быть какие-нибудь старые цилиндры и выпускались с металлическими поршнями, но манжеты по-любому не выдержат.

Это мы в курсе. Хоном называется. Один мой знакомый токарь умудрялся
на токарном станке не только
мотоциклетные цилиндры
растачивать, но и наносить хон не хонинговальной
головкой, а мелкозернистой наждачкой и деревянным
болваном. И работы у него было немеряно

Риски на поверхности штоков и цилиндров,которые работают в паре с РТИ уплотнителями,наносят на поверхность с помощью накаток или лазером.
Что касается ЦПГ двигателя внутреннего сгорания,то при наличии набора приспособлений на токарновинторезном станку можно достаточно качественно растачивать цилиндры,а вот наносить хон нужно предназначимым для этого инструментом и это хонголовки. Применять наждачную бумагу при нанесении хона,НЕЛЬЗЯ.

Применять наждачную бумагу при нанесении хона,НЕЛЬЗЯ.

Ну не миллион-же просир-м.

Хочешь сделать хорошо? Сделай сам!
У будь-якому процесі важлива не швидкість, а задоволення!

Видео:Гидроцилиндр своими руками из подручных материалов .Скачать

Гидравлика? Легко! Простой гидропривод своими руками.

Многие думают что изготовить самодельный гидропривод очень сложно. Гидравлика мое хобби и я хочу рассказать как сделать простую самодельную маслостанцию, которую можно использовать для самых различных целей.

Я использовал предложенную ниже схему при постройки мини буровой.

Вы можете использовать его для создания простых механизмов например, дровокола или более сложных даже для постройки мини экскаватора.

Видео:Как правильно подобрать гидроцилиндр. Расшифровка маркировки гидроцилиндра. Размеры гидроцилиндраСкачать

Гидропривод, самый простой

Самый простой гидропривод состоит из двигателя, насоса и распределителя и гидропривода (гидромотор или гидроцилиндр)

Гидробак

На сливной магистрали после гидрораспределителя и до гидронасоса, необходимо установить расширительный бачек и фильтры, я использовал гидробак от ЗИЛ.

В нем уже встроен фильтр, но возможно Вам захочется установить дополнительный фильтр для более тонкой очистки.

Гидронасос

Двигатель

Двигатель лучше использовать как можно мощнее. По опыту могу сказать что 13 л.с. достаточно, чтобы привод с насосом нш-10 полноценно работал, но пока система не прогреется двигатель иногда глохнет под нагрузкой, после прогрева такого не происходит. Лучше все же использовать дизельный двигатель, хотя и бензиновый справляется со своей задачей. И лучше использовать двигатель с большем запасом мощности. Можно даже использовать двигатель от жигулей, б.у. двигатель можно купить за 5000 рублей, но это если вам необходима мощная гидростанция.

Чтобы вы могли представить на что способен минимальный комплект, по мощности лишь немного меньше установленного на этот мини экскаватор.

Мини экскаватор jcb 8016 оснащен двигателем 19 л.с. и тандемным гидронасосом похожим по своей сути на нш-10.

Видео:Удлинение корпуса гидроцилиндра на выворот ковша минипогрузчикаСкачать

Как сделать гидроцилиндр для теплицы?

Как сделать гидропонную систему своими руками?

Как узнать и откорректировать температуру в парнике?

Что из себя представляет автоматика для теплиц

При эксплуатации внутри теплицы следует обеспечить оптимальный микроклимат, который обеспечивает активный рост и плодоношение растений. Умеренный уровень влажности и температура воздуха позволяют предотвратить развитие заболеваний и негативное воздействие насекомых. Именно поэтому в парнике из поликарбоната следует установить автомат для проветривания теплиц. Такое устройство достаточно легко собрать своими руками из подручных деталей и материалов. Для достижения лучшего результата важно знать принцип работы, которым отличается гидроцилиндр для парника от других видов конструкций.

Видео:Удлиняю шток гидроцилиндра + ШСП25Скачать

«Умная» теплица открывает форточки сама

Если полив, отопление и вентиляция в теплице работают сами по себе, дачнику не обязательно проводить со своими овощами круглые сутки. Автоматика, налаженная в парнике рачительным хозяином, оставит ему больше свободного времени.

Перегрев растений способен разрушить весь кропотливый труд по выращиванию, потому что всходы просто погибнут. Им жизненно необходимо своевременное проветривание. Давайте рассмотрим, как «умная» теплица сможет открывать и закрывать форточки самостоятельно, без участия человека.

Видео:Самодедьные гидравлические цилиндры из амортизаторов. (43).Скачать

Принцип гидроцилиндра

Как известно из школьного курса физики, любая жидкость расширяется и уменьшается под воздействием температуры. Этот закон можно использовать для создания устройства, открывающего и закрывающего форточки. Если в герметичный гидроцилиндр поместить жидкость, например, машинное масло, то при повышении температуры в помещении оно расширится и выдвинет шток. Шток подвинет оконную раму, и проветривание парника обеспечено. И наоборот, как только похолодает, масло вернется в свое первоначальное состояние, шток опустится, форточка закроется.

Внимание! Если диаметр цилиндра составляет 50-55 мм., а длина – 50 см., то в него помещается 800 гр. масла (можно отработанного). Шток такого инструмента при увеличении температуры в парнике поднимает груз около 10 кг. Это может быть не одна форточка, а несколько, соединенных в одну систему.

• установка не требует электричества;
• ее вполне можно сделать своими руками;
• гидроцилиндр не нуждается в постоянном обслуживании.

• боковая рама, вращающаяся по вертикальной оси, не опустится под собственным весом, если убрать шток. В этом случае к устройству придется крепить возвратную пружину.
• если резко задул холодный ветер, форточка не захлопнется в ту же минуту. Закрывание произойдет через 15-20 минут, когда остынет масло.

Гидроцилиндр для теплицы можно приобрести в магазине или сделать своими руками

Видео:как укоротить гидроцилиндрСкачать

Минусы гидроавтомата открывания тепличных форточек

Гидроавтомату открывания форточек присущи такие недостатки:

• Если рама боковая (вращается вокруг вертикальной оси), то она не закрывается под собственной массой, а только возвратной пружиной, что вообще-то не очень надежно.
• При резком похолодании (например, задул холодный ветер) гидроавтомату присуща задержка начала закрывания форточки до 20 мин., пока остынет масло внутри гидропоршня, а все это время в теплицу идет холодный воздух.

Но гидроцилиндры все-таки обладают и неоспоримым преимуществом – при относительно небольших размерах они способны поднимать форточки большого веса. Кроме того, устройство может работать даже на загрязненном машинном масле.

Видео:гидроцилиндр на подъем стрелыСкачать

Гидроцилиндр из запчастей для машины

Для вертикальных форточек идеально подойдет механизм, собранный из подручных материалов. Он способен поднимать даже самые тяжелые рамы, главное, чтобы окна распахивались по горизонтальной оси. Для его создания нужно усовершенствовать автомобильный газовый поршень.

• сам гидроцилиндр. Его роль могут сыграть упоры для багажника «Москвича», «Нивы», «Жигулей» (модели ВАЗ 2108, 2109) или гидроцилиндры от грузовиков, поднимающие кабину;
• эпоксидный клей;
• дрель.

Гидроцилиндр для теплицы из автомобильного упора
Этапы работы:

1. В дне упора сверлим отверстие. Будьте осторожны, выполняйте работу в очках. Газ, вырвавшийся из отверстия, может занести в глаза какую-нибудь стружку.
2. Используя сверло большого диаметра, увеличиваем отверстие до 9 мм.
3. Надавливаем на шток и задвигаем его в цилиндр так, чтобы поршень остался на расстоянии 30-35 см. до отверстия.
4. Полученную полость обезжириваем растворителем.
5. После полного высыхания полости готовим к работе эпоксидный клей.
6. Для большего удобства цилиндр нужно закрепить в тисках отверстием .
7. Поршень нужно смазать маслом так, чтобы оно не коснулось обезжиренных стенок.
8. Теперь создаем клеевую пробку. Заливаем клей в полость так, чтобы он полностью закрыл отверстие.
9. После высыхания клея поршень нужно отодвинуть, потянув за шток. Так как он смазан маслом, он не должен приклеиться.
10. На том же месте, только уже в клее, сверлим отверстие диаметра 9 мм.
11. Нарезаем в нем резьбу с шагом 1,25 при помощи метчика М10.
12. Готовое устройство укрепляем под окном так, чтобы шток при выдвижении поднимал фрамугу.

Читайте также: Фокусы с цилиндром их секреты

Гидроцилиндр для теплицы горизонтальный

Видео:Гидроцилиндр не держеит навеску. Доработка поршня.Скачать

Гидроцилиндр из упора для багажника автомобиля

Упор багажника легкового автомобиля заполнен газом, и для превращения его в гидроцилиндр он дорабатывается своими руками.

Лучше всего подходят упоры от багажников «Жигулей»: «четверки», «восьмерки» или «девятки», а также от багажника «Нивы». Неплохой гидроцилиндр может получиться и из упора для багажника «Москвича» – у него очень большой ход штока, а это как раз то, что нужно в нашем случае.

Дорабатывается упор в следующей последовательности:

1. Сначала в донце упора тонким сверлом проделывается отверстие для выпуска газа.
2. Далее сверлом большего диаметра рассверливаем отверстие до 9мм.
3. Задвигаем шток в цилиндр так, чтобы его поршень не доходил до днища на 30–35 мм.
4. Полость между отверстием и поршнем обезжириваем растворителем.
5. Закрепляем цилиндр в тисках отверстием вверх и капаем на поршень машинное масло так, чтобы оно не растеклось до обезжиренных стенок цилиндра.
6. Заливаем полость эпоксидным клеем, так чтобы он заполнил отверстие.
7. После высыхания клея тянем вниз за шток, при этом поршень, отделенный от клея пленкой масла, легко отходит от него.
8. В клеевой пробке делается отверстие диаметром 9 мм.
9. Метчиком М10 нарезаем в нем резьбу с шагом 1, 25 мм.

Все, наш гидроцилиндр готов.

С гидроресивером он будет соединяться тормозным шлангом с такой же резьбой М10х1,25.

Видео:непростая переборка гидроцилиндра Джон ДирСкачать

Гидроцилиндр из офисного стула

Если вы не можете приобрести автомобильный поршень, то вместо него можно использовать поршень, поднимающий и опускающий сиденье офисного или компьютерного стула. С одной стороны агрегата будет пластиковый шток от клапана, с другой – металлический.

Совет. Для того, чтобы избавиться от металлических стружек, возникших в процессе переделки, нужно промыть все детали в бензине.

Собирается гидроцилиндр по тому же принципу, что и предыдущий вариант.

• подъемный цилиндр от стула;
• инструменты.

Видео:Как укоротить шток гидроцилиндра.Скачать

Гидроцилиндр полностью своими руками

Возможно, что у вас нет ни запчасти от машины, ни компьютерного стула. По тому же принципу можно изготовить полностью самодельную систему.

Совет. Все соединения должны быть абсолютно герметичными, иначе конструкция не сработает.

Для сборки необходимо иметь:

• любой гнущийся материал, например, поликарбонат или жесть;
• пластиковую трубу;
• герметичную камеру, можно использовать мяч;
• инструменты.

Гидроцилиндр для теплицы своими руками
Этапы работы:

1. Создаем емкость в виде цилиндра самостоятельно, используя гнущийся материал. Дном и крышкой может послужить плексиглас. Крепим по своему усмотрению. Некоторые используют скотч, но он недолговечен.
2. Изготавливаем поршень так, чтобы он свободно ходил в цилиндре, но сидел плотно. Его можно сделать их металла, плексигласа, обработанного антисептиком дерева.
3. На дне и крышке цилиндра нужно просверлить отверстия.
4. Внутрь цилиндра под поршень необходимо поместить сдутую резиновую камеру от мяча. Соединить ее с трубкой и продеть трубку в отверстие на дне цилиндра. Как только температура воздуха повысится, мяч надуется и толкнет поршень.
5. Со стороны крышки цилиндра в отверстие нужно вставить шток так, чтобы он плотно прилегал к поршню.
6. Воздух в мяч будет поступать через трубку, идущую от отдельной емкости, то есть от ресивера. Это может быть канистра или банка из-под краски.
7. Через ресивер лучше пропустить два патрубка. Один прикрепится к мячу в цилиндре. Другой, запасной, будут служить для регуляции давления и для калибровки. Его необходимо закрыть съемной заглушкой.
8. Шток прикрепить к раме окна.

Калибровка этого варианта устройства возможна с помощью свободного шланга. Нагнетая давление вручную, можно отрегулировать гидроцилиндр так, чтобы он реагировал на определенную температуру.

Видео:Медленно и мало выворачивается ковш на куне, ещё один способ лечения.Скачать

Установка гидроцилиндра

Последний этап для любого из трех устройств – установка. Гидроцилиндры рекомендуют подвесить под потолок, ведь именно там собирается теплый воздух. Прибор должен быть защищен от прямых солнечных лучей, иначе перегретый аппарат откроет форточку, а растениям, находящимся внизу, будет холодно. Защитить гидроцилиндр можно фольгой или любым другим материалом, отражающим солнечные лучи.

Установка гидроцилиндра на форточку

Шток можно установить по-разному. Например, прибить его к деревянной раме. Но тогда вы уже не откроете форточку вручную. Или просто плотно подставить под фрамугу.

Автоматическую систему проветривания, основной элемент которой – гидроцилиндр, легко сделать своими руками. И тогда овощам, ягодам, зелени или цветам в теплице не будет жарко даже в самое знойное лето.

Видео:разобрал полый домкрат 20 тонн выход штока 100ммСкачать

Принцип работы гидроцилиндра

Классический пример тепличного гидроцилиндра – это заводская автоматическая система, которая обеспечивает вентиляцию внутри конструкции. Работа данного устройства основывается на движении поршня, который активизируется в результате расширения жидкости в цилиндре под действием солнечного тепла. В процессе понижения температуры гидроцилиндр для теплиц закрывает форточку, поскольку жидкость принимает изначальное состояние с меньшим объемом. Такие устройства универсальны, однако за них придется платить.

Кроме того, существуют нестандартные конструкции теплиц, для которых необходимы автоматы с особыми характеристиками. К примеру, если нужно обеспечить подъем массивной форточки в парнике, то потребуется более мощный гидроцилиндр для теплиц, сделать который лучше своими руками. Проектируя такие устройства, можно вносить и различные дополнения. В частности, наклеенная фольга увеличивает скорость нагрева устройства, что ускоряет процесс открывания окна. И напротив, если повернуть чувствительный к солнцу элемент обратной стороной (без фольги), то потребуется больше времени на достижение момента активации системы.

Видео:Гидроцилиндр - устройство и принцип работыСкачать

Гидроцилиндр из амортизатора своими руками

Выращивание сельскохозяйственных культур в телице дает немало преимуществ дачнику, избавляя его от множества хлопот. Теплолюбивые растения ограждаются от вредных воздействий окружающей среды, развиваясь в оптимальных условиях.

Конструкции и материалы для современных теплиц создают максимально комфортные влажностные и температурные условия для роста, однако полное обеспечение благоприятной среды невозможно без проветривания.

Решить этот вопрос помогают гидроцилиндры для форточек теплиц, которые работают в автоматическом режиме и независимо от человека.

Наличие такого устройства делает эксплуатацию дачного сооружения удобным и эффективным с точки зрения получения достойного экологически чистого урожая.

Классический пример тепличного гидроцилиндра – это заводская автоматическая система, которая обеспечивает вентиляцию внутри конструкции.

Работа данного устройства основывается на движении поршня, который активизируется в результате расширения жидкости в цилиндре под действием солнечного тепла.

В процессе понижения температуры гидроцилиндр для теплиц закрывает форточку, поскольку жидкость принимает изначальное состояние с меньшим объемом. Такие устройства универсальны, однако за них придется платить.

Кроме того, существуют нестандартные конструкции теплиц, для которых необходимы автоматы с особыми характеристиками. К примеру, если нужно обеспечить подъем массивной форточки в парнике, то потребуется более мощный гидроцилиндр для теплиц, сделать который лучше своими руками.

Проектируя такие устройства, можно вносить и различные дополнения. В частности, наклеенная фольга увеличивает скорость нагрева устройства, что ускоряет процесс открывания окна.

И напротив, если повернуть чувствительный к солнцу элемент обратной стороной (без фольги), то потребуется больше времени на достижение момента активации системы.

Для этой цели обычно используют пневматический амортизатор от автомобиля, который устанавливается на капот или заднюю дверь.

Особых требований к техническому состоянию механизма не предъявляется – главное, чтобы в нем было давление. Это можно проверить по работающему штоку.

Даже гидроцилиндр для теплицы из амортизатора от старого автомобиля способен проработать несколько лет, что является неплохим результатом, если учесть интенсивность эксплуатации.

На окончании цилиндра необходимо обрезать шарик таким образом, чтобы осталось как можно больше длины держателя. Затем цилиндр зажимается с помощью тисков, но делать это нужно через торцы, чтобы сам рабочий элемент не повредился.

В надежно зафиксированном цилиндре сверлом проделывается 3-миллиметровое отверстие. В момент образования отверстия в пеньке под действием давления начнет выходить воздух.

Возможен небольшой пшик и не исключен риск попадания стружки в глаза – на этот случай необходимо изначально подготовить очки или маску. После нарезания резьбы в пеньке гидроцилиндр для теплиц будет готов. Далее на пеньке формируется резьба.

Как видно, все операции проводятся исключительно с наружными поверхностями амортизатора, поэтому нет необходимости проникать в его внутреннее устройство.

Правильно изготовленный своими руками гидроавтомат открывания форточек в теплице избавит вас от волнений за урожай и обеспечит оптимальный температурный режим для его созревания Не все дачники имеют возможность приезжать на свои участки в будние дни и проветривать теплицы.

Выручить их может гидроавтомат для открывания форточек теплиц на основе гидроцилиндра. Такое устройство открывает тепличные форточки при повышении внутри нее температуры и закрывает их при ее снижении. Неоспоримым плюсом гидроавтомата является независимость от электричества.

Гидроавтомату открывания форточек присущи такие недостатки:

• Если рама боковая (вращается вокруг вертикальной оси), то она не закрывается под собственной массой, а только возвратной пружиной, что вообще-то не очень надежно.
• При резком похолодании (например, задул холодный ветер) гидроавтомату присуща задержка начала закрывания форточки до 20 мин. пока остынет масло внутри гидропоршня, а все это время в теплицу идет холодный воздух.

Чтобы изготовить гидроресивер из стальной трубы потребуются токарные работы и герметичная, желательно газовая, сварка

Но гидроцилиндры все-таки обладают и неоспоримым преимуществом – при относительно небольших размерах они способны поднимать форточки большого веса. Кроме того, устройство может работать даже на загрязненном машинном масле.

Предлагаем ознакомиться Как определить есть ли дома клопы

Лучше всего подходят упоры от багажников «Жигулей»: «четверки», «восьмерки» или «девятки», а также от багажника «Нивы»

Если ваша теплица имеет одно- или двускатную коньковую крышу, у которой скаты-фрамуги поворачиваются вокруг конька или имеются фрамуги, поворачивающиеся относительно стропил перекрытия парника, то можно своими руками организовать их автоматическое открывание при помощи вертикального гидроцилиндра из стальной трубы, шток которого давит снизу вверх на раму фрамуги.

Неплохой гидроцилиндр может получиться и из упора для багажника «Москвича» – у него очень большой ход штока, а это как раз то, что нужно в нашем случае

• При диаметре корпуса гидроцилиндра 50–55 мм и длине 500–550 мм в него заливается 800– 1000 г масляной отработки. Шток такого гидроцилиндра при изменении температуры масла в диапазоне 20–35°С способен поднять груз до 10 кг весом на высоту до 160 мм. Такого усилия вполне хватит для поднятия двух-трех поворотных фрамуг, соединенных вместе.
• При корпусе гидроцилиндра диаметром в 100 мм, заполненным масляной отработкой, его шток выдвигается на 200 мм при повышении температуры масла на 15°С. Усилие на штоке довольно приличное – около 100 кг. Но оно может быть увеличено и при большем диаметре корпуса детали. Такой гидроавтомат будет уверенно поднимать весь скат крыши теплицы.

Гидроцилиндры обладают неоспоримым преимуществом – при относительно небольших размерах они способны поднимать форточки большого веса

Упор багажника легкового автомобиля заполнен газом, и для превращения его в гидроцилиндр он дорабатывается своими руками.

Корпус гидроцилиндра крепится к неподвижному элементу каркаса теплицы, а его шток непосредственно к раме форточки

Лучше всего подходят упоры от багажников «Жигулей»: «четверки», «восьмерки» или «девятки», а также от багажника «Нивы». Неплохой гидроцилиндр может получиться и из упора для багажника «Москвича» – у него очень большой ход штока, а это как раз то, что нужно в нашем случае.

Дорабатывается упор в следующей последовательности:

1. Сначала в донце упора тонким сверлом проделывается отверстие для выпуска газа.
2. Далее сверлом большего диаметра рассверливаем отверстие до 9мм.
3. Задвигаем шток в цилиндр так, чтобы его поршень не доходил до днища на 30–35 мм.
4. Полость между отверстием и поршнем обезжириваем растворителем.
5. Закрепляем цилиндр в тисках отверстием вверх и капаем на поршень машинное масло так, чтобы оно не растеклось до обезжиренных стенок цилиндра.
6. Заливаем полость эпоксидным клеем, так чтобы он заполнил отверстие.
7. После высыхания клея тянем вниз за шток, при этом поршень, отделенный от клея пленкой масла, легко отходит от него.
8. В клеевой пробке делается отверстие диаметром 9 мм.
9. Метчиком М10 нарезаем в нем резьбу с шагом 1, 25 мм.

Все, наш гидроцилиндр готов.

При нормальной температуре внутри парника шток гидроцилиндра втянут, а форточка закрыта. При повышении температуры корпус гидроцилиндра нагревается и передает тепло маслу, которое расширяется и выдвигает шток, медленно толкающий форточку обычно вверх, так что она плавно открывается

С гидроресивером он будет соединяться тормозным шлангом с такой же резьбой М10х1,25.

Видео:Буду менять г/цилиндр на 400мм подъема стрелы минипогрузчикаСкачать

Из чего делать гидроцилиндр?

Для этой цели обычно используют пневматический амортизатор от автомобиля, который устанавливается на капот или заднюю дверь. Особых требований к техническому состоянию механизма не предъявляется – главное, чтобы в нем было давление. Это можно проверить по работающему штоку. Даже гидроцилиндр для теплицы из амортизатора от старого автомобиля способен проработать несколько лет, что является неплохим результатом, если учесть интенсивность эксплуатации.

На окончании цилиндра необходимо обрезать шарик таким образом, чтобы осталось как можно больше длины держателя. Затем цилиндр зажимается с помощью тисков, но делать это нужно через торцы, чтобы сам рабочий элемент не повредился. В надежно зафиксированном цилиндре сверлом проделывается 3-миллиметровое отверстие. В момент образования отверстия в пеньке под действием давления начнет выходить воздух. Возможен небольшой “пшик” и не исключен риск попадания стружки в глаза – на этот случай необходимо изначально подготовить очки или маску. После нарезания резьбы в пеньке гидроцилиндр для теплиц будет готов. Далее на пеньке формируется резьба. Как видно, все операции проводятся исключительно с наружными поверхностями амортизатора, поэтому нет необходимости проникать в его внутреннее устройство.

Видео:Работа цилиндра. АнимацияСкачать

Как сделать гидроцилиндр для теплицы из амортизатора своими руками

Основным требованием к состоянию амортизатора, является наличие в нем давления. Рассмотрим первый вариант, как наиболее распространенный.

Вот то, что потребуется для воплощения системы:

• Амортизатор от автомобиля;
• Бачек;
• Шланг для соединения гидроцилиндра и бачек;
• Жидкость.

1. До начала работы следует защитить глаза, от риска попадания механической стружки.
2. На конце цилиндра нужно обрезать шарик, позаботиться о том, что бы держатель был как можно длиннее.
3. Цилиндр сжимают при помощи тисков, следя за тем, чтобы не повредить механизм. Для этого следует использовать торцы.
4. В цилиндре нужно сделать отверстие, диаметром три миллиметра. Когда начнет образовываться отверстие, под действием давления, воздух начнет выходить.
5. Создать на пеньке резьбу.

Читайте также: Вакуумные цилиндры газ 53

Работа не слишком сложная, вся она проводится с наружной частью амортизатора. Теперь, в конструкцию, которая должна быть герметичной, закачивается жидкость.

При нагревании, вещество расширится и приведет к давлению внутри устройства, а давление повлияет на поршень, и он начнет сдвигаться, перемещая шток.

Сам шток устанавливается таким образом, чтобы он приподнимал раму форточки. Преимущественно, механизм устанавливают в верхней части теплицы, потому как горячий воздух собирается сверху. Когда теплица проветрится и воздух охладится, то и температура жидкости в цилиндре, тоже начнет падать, объем жидкости уменьшится, шток начнет опускать раму и форточка закроется.

Можно сделать ее самому из иных подручных материалов, а затем наполнить жидкостью. Резьбу на цилиндре и бачке необходимо изготовить под шланг, который будет соединять эти две составляющие системы. Это может быть тормозной шланг от автомобиля.

Бачок для гидроцилиндра

В гидроцилиндре необходимо предусмотреть и наличие бачка для жидкости. Эту часть также рекомендуется делать из автомобильной запчасти. В данном случае – из кардана, у которого обрезаются так называемые уши. Обрез нужно производить строго по расчетной длине для конкретной теплицы, после чего заварить торец. В другом торце производятся два отверстия. Первое послужит для соединения, а второе для обеспечения удобного спуска воздуха. Самый сложный этап, на котором изготавливается гидроцилиндр для теплицы из амортизатора своими руками, это нарезка резьбы. Причем важна не сама тяжесть выполнения этой процедуры, а ответственность – любое нарушение в симметрии может сделать деталь непригодной для дальнейшего применения. Параметры для расчета выглядят следующим образом: длина составляет 80 см, а диаметр – 7 см. Совокупный объем достигает 3 литров. Если используется бачок большего объема, то желательно заполнить лишнее пространство металлическими элементами.

Соединительный шланг и пружина

В качестве соединительного элемента системы можно использовать автомобильный тормозной шланг. Опять же, особых требований к нему не предъявляется – важно, чтобы резьба сошлась. В зависимости от характеристик шланга нарезается соответствующая резьба на бачке и цилиндре. Оптимальные параметры – высота 1 см с шагом примерно в 1,25 см. Самодельные гидроцилиндры для проветривания теплиц из амортизаторов способны выдерживать нагрузку в 100 кг. Этого хватит не только на обслуживание форточки, но и на всю конструкцию теплицы. Проблема лишь в том, что самостоятельное возвращение штока в первоначальное положение невозможно – система подсасывает воздух по уплотнителям. Поэтому и нужна пружина, особенно если фрамуга имеет недостаточный вес.

Пружина должна справляться с весом как минимум на 5 кг, чтобы на штоке выполнялось обратное давление. Поскольку баланс фрамуги регулируется по массе, можно использовать стандартную дверную пружину. С ее помощью возможно обслуживание нескольких секций с параметрами 1х2 м. Для упрощения конструкции форточки объединяются в единую систему, работу которой будет обеспечивать гидроцилиндр для теплицы с достаточной тягой. Сами створки желательно проектировать так, чтобы вентиляция выполнялась с верхней части, поскольку с этой стороны собирается горячий воздух.

Установка гидроцилиндра в теплице: делаем пошагово

Теперь необходимо установить гидроцилиндр в теплице. Сам цилиндр следует защитить от попадания прямых лучей солнца, можно обмотать его фольгой. Гидроцилиндр следует прикрепить к неподвижному элементу каркаса. Шток должен быть присоединен к раме на форточке. Таким образом, форточки теплицы смогут открываться в зависимости от нагрева и будет происходить вентиляция пространства. Для размещения устройства, выбрать следует форточки на крыше, потому как боковая рама не будет закрываться под собственным весом, как в случае с горизонтальной, и потребует установки возвратной пружины.

Бачек предварительно следует протестировать на нужный объем жидкости, оставив его в теплице и дождавшись нагрева, а затем выпустить излишек

И все-таки, наличие воздуха должно быть в бачке во избежание излишнего расширения жидкости. Через тот же шприц, можно ввести пару кубов воздуха.

Итак, возвратная пружина необходима в случае, если устройство задействуют для вертикальной форточки, а не рекомендуемой форточки на крыше. Необходимо обеспечить около 5 кг обратного давления на шток. Подойдет и дверная пружина.

Иногда используют единый гидроцилиндр и на две секции.

Для обеспечения теплицы должной вентиляцией, необходимо рассчитать число форточек, исходя из количества секций и габаритов. Рекомендовано минимальное количество форточек исходя из одной на 2 м2 теплицы.

Какую жидкость использовать?

Для гидроцилиндра подходит любая жидкость, но оптимальным вариантом будет масло. Многие ошибочно полагают, что эфир или спирт повышают эффективность работы механизма, но на деле это не так. Вполне достаточно обычного автомобильного масла, в том числе отработки из двигателя. Простейший гидроцилиндр для теплицы своими руками можно заполнить и промывочным составом. Если под рукой не оказалось соответствующей жидкости и приходится идти в магазин, то масляные средства типа М8 подойдут и по цене, и по характеристикам.

Вертикальный гидроцилиндр для поднятия крыши теплицы

Если ваша теплица имеет одно- или двускатную коньковую крышу, у которой скаты-фрамуги поворачиваются вокруг конька или имеются фрамуги, поворачивающиеся относительно стропил перекрытия парника, то можно своими руками организовать их автоматическое открывание при помощи вертикального гидроцилиндра из стальной трубы, шток которого давит снизу вверх на раму фрамуги.

• При диаметре корпуса гидроцилиндра 50–55 мм и длине 500–550 мм в него заливается 800– 1000 г масляной отработки. Шток такого гидроцилиндра при изменении температуры масла в диапазоне 20–35°С способен поднять груз до 10 кг весом на высоту до 160 мм. Такого усилия вполне хватит для поднятия двух-трех поворотных фрамуг, соединенных вместе.
• При корпусе гидроцилиндра диаметром в 100 мм, заполненным масляной отработкой, его шток выдвигается на 200 мм при повышении температуры масла на 15°С. Усилие на штоке довольно приличное – около 100 кг. Но оно может быть увеличено и при большем диаметре корпуса детали. Такой гидроавтомат будет уверенно поднимать весь скат крыши теплицы.

Сборка гидроцилиндра

Когда все элементы готовы по отдельности, можно приступать к сборке. В первую очередь с помощью медицинского шприца в амортизатор заливается жидкость. Можно использовать и воронку, доливая масло до краев. После этого нужно дать выйти пузырькам с воздухом наружу – это произойдет в течение нескольких часов. Далее гидроцилиндр для теплицы соединяется со шлангом путем закручивания. Шток вдавливается так, чтобы масло вышло по шлангу и выпустило воздух. С точки зрения конструкционной целесообразности воздух не должен оставаться в устройстве, однако полностью без пузырьков лучше не оставлять систему, иначе возникнет риск разрыва цилиндра. Воздух будет выполнять функцию демпфера и сжиматься по мере выдвижения штока.

Установка гидроцилиндра

В монтаже нет ничего сложного, но сам процесс индивидуален. Многое будет зависеть от количества и параметров форточек, а также от самой конструкции сооружения. Если гидроцилиндр для теплицы своими руками изготавливался строго под размеры конкретных окна для вентиляции, то проблем не возникнет. Главное – найти опорную точку и от нее открывать рамы для гидроцилиндра. Сам же бачок обязательно должен иметь прямой доступ к солнцу, иначе механизм работать не будет.

Гидроцилиндр для теплицы

Чтобы организовать полноценное выращивание растительных культур в тепличных условиях, необходимо обеспечить им качественный и своевременный уход. Регулярное проветривание – это одно из важных условий успешного взращивания растительности. Для того, чтобы раз и навсегда решить эту проблему, можно воспользоваться гидравлической автоматической системой. Благодаря такой конструкции необходимость в присутствии человека для открытия/закрытия форточек в принципе отпадает. Сделать гидроцилиндр для теплицы своими руками не сложно. Главное, придерживаться рекомендаций, предложенных в нашей статье.

Температурный режим в летнее время

Конечно, довольно легко следить за температурным режимом в теплице в теплое время года и проветривать ее по мере необходимости, если вы все время находитесь рядом. Гораздо сложней осуществить данную операцию, если вы не можете все время находиться на участке. В таком случае процесс вентиляции лучше всего автоматизировать.

Тема сегодняшней нашей статьи автоматизация процесса вентиляции теплицы. (см также Делаем автоматический регулятор)

Гидроцилиндр – устройство и принцип работы

В настоящее время в продаже имеются гидроцилиндры для теплиц, предназначенные как раз для их проветривания.

Принцип работы и устройство данного механизма заключено в следующем:

• Гидроцилиндр представляет собой гидродвигатель, совершающий возвратно – поступательное движение.
• В герметичном корпусе расположен поршень с прикрепленным к нему штоком.
• За счет поступающего в гидроцилиндр масла, воздуха или иного вещества под давлением, поршень перемещается, увлекая за собой шток, который в свою очередь и выполняет определенную работу.
• Как правило, гидроцилиндры применяются в технике, различных станках и механизмах. Известный автолюбителям гидравлический домкрат является ни чем иным как гидроцилиндром.
• Из вышесказанного становиться понятным, что для работы гидроцилиндра на поршень должно оказываться определенное давление создаваемое насосом.
• Используемые в теплицах гидроцилиндры работают по такому же принципу но с одним исключением, у них отсутствует насос и для их работы не требуется использование посторонней энергии.

Температура как насос

Так каким же образом он работает в теплице?

Все дело в том, что любое вещество при нагревании увеличивается в объеме.

А так как в теплице гидроцилиндр используется для понижения температуры внутри ее, конструкторы с успехом используют данный закон физики.

• В герметичный гидроцилиндр закачивается определенная жидкость.
• Пока температура в теплице не велика, давление внутри гидроцилиндра минимально и шток находится в задвинутом положении.
• Но вот температура в теплице начинает повышаться, за счет этого находящееся внутри гидроцилиндра вещество, нагреваясь, расширяется.
• За счет расширения повышается давление внутри гидроцилиндра, давление оказывает свое воздействие на поршень, который сдвигаясь, перемешает шток, происходит работа.
• Установив гидроцилиндр в определенном месте теплицы, и подсоединив шток к открывающейся раме, можно добиться того, что выдвигаясь, шток будет ее открывать. Через открытую раму начнет поступать свежий воздух, произойдет вентиляция внутреннего пространства.
• После того как температура внутри теплицы упадет до нужной отметки, понизится и температура внутри гидроцилиндра, объем вещества уменьшится, поршень вернется в первоначальное положение, а шток сдвигаясь вместе с поршнем закроет окно. Далее весь цикл повторится вновь.

Как видите, не потребовалось использование посторонней энергии. Температурный режим внутри теплицы с успехом регулируется за счет повышения и понижения температуры.

Изготовление системы автоматического регулирования в домашних условиях

Ничего невозможного нет

Да можно, мало того, гидроцилиндр сложный и ответственный механизм и тем не мене мы расскажем вам, как полностью самостоятельно изготовить несколько вариантов проветривания теплиц с его помощью.

Наша справка – многие читатели, дочитавшие статью до этого пункта, могут подумать, что изготовить гидроцилиндр в домашних условиях им не под силу и пожалеть о потраченном времени на прочтение данной статьи. Не торопитесь, мы уверяем вас, мы расскажем о двух вариантах изготовления данной системы. Мы уверенны, одну из них сможет изготовить любой желающий.

Простейший регулятор на основе пневматики

Вначале построим самое простое устройство. Для изготовления гидроцилиндра работающего на жидкости потребуется выполнить многочисленные операции с использованием специализированного оборудования, поэтому первый гидроцилиндр мы сделаем работающий на воздухе.

Хоть данное устройство и покажется простым, на первый взгляд, тем не менее, оно с успехом будет выполнять свои функции по проветриванию теплицы.

Материалы – все под рукой

• Для изготовления гидроцилиндра нам потребуется, кусок жести, поликарбоната или другого подручного материала.
• Главное условие заключается в том, чтобы из него можно было изготовить цилиндр диаметром 200 мм.
• Для этого можно с успехом использовать и отрезок пластиковой трубы применяемой для устройства канализации.

Изготавливаем цилиндр

Схема пневматического цилиндра.

Согнув из жести или поликарбоната (См. Какой поликарбонат лучше выбрать) цилиндр, его можно скрепить, используя обычный скотч. Вариантов множество, мы их не станем рассматривать.

У нас имеется цилиндр, диаметром 200 мм и длиной 300 – 350 мм.

• Нижнюю часть необходимо заглушить. Самый простой способ это использовать кусок пеноплекса.
• Если ваш цилиндр изготавливается из пластиковой трубы, вы тоже можете использовать пеноплекс, но лучше всего использовать кусок плексигласа толщиной 5 мм и выше.
• Для этого из плексигласа вырезается круг такого размера, чтобы он закрывал цилиндр с одной стороны. Таких кругов нам потребуется два.
• Из одного круга мы изготовим заглушку для гидроцилиндра, а из другого направляющую для штока.

Далее шток и поршень

Далее необходимо изготовить поршень. Для этого подойдет пеноплекс. Можно изготовить поршень и из материала, из которого вы изготовили заглушки, это не принципиально. Главное в том, чтобы материал был достаточно жестким.

• Диаметр поршня должен быть таким, чтобы он свободно перемещался в цилиндре. Небольшой зазор в 1 – 2 мм только на пользу.

Шток для гидроцилиндра можно изготовить из дерева.

Мы предлагаем использовать следующие размеры:

• Длина 500 мм
• Диаметр 40 мм
• Шток хорошо выстругайте и зашкурьте наждачной бумагой.
• Чтобы избежать разбухания дерева во время работы, обработайте его защитным средством.
• Если вы не хотите использовать деревянный шток, можете использовать для его изготовления отрезок пластиковой трубы, применяемый обычно для водопровода. Возьмите трубу 32 размера.

Был цилиндр, стал пневмоцилиндр

Продолжаем изготавливать цилиндр. У нас есть две заглушки.

• Ровно по центру в них необходимо просверлить отверстия. При этом в одной диаметром 10 мм, а во второй такого диаметра, чтобы имеющийся у нас шток, свободно скользил в нем.

Отверстия просверлены, необходимо собрать цилиндр.

• В одной части цилиндра крепиться заглушка с отверстием 10 мм. Эта заглушка должна быть установлена жестко. Поэтому ее лучше посадить на эпоксидный клей или закрепить любым удобным вам способом.
• Помимо всего перечисленного нам необходима воздушная герметичная камера. В качестве ее можно использовать камеру от мяча или надувной шарик, изготовленный из пластизоля. Продается практически во всех отделах детских игрушек.
• В качестве шланга можно использовать медицинскую систему, приобрести ее можно в любой аптеке.

Читайте также: Чем можно заменить тормозной цилиндр

Шар, футбольная камера, медицинские средства – все в дело

Собираем цилиндр-регулятор

Можно собирать наш гидроцилиндр.

• Соедините шарик со шлангом и прочно закрепите. Соединение должно быть герметичным.
• Уложите шарик внутрь цилиндра, предварительно продев шлаг через отверстие заглушки.
• Соедините поршень со штоком. Шток должен крепиться точно по центру поршня.
• Вставьте поршень в цилиндр. При этом поршень прижмет уложенный шарик.
• Теперь если через шланг начать накачивать шарик воздухом, поршень начнет двигаться, перемещая шток.
• Для того чтобы шток двигался строго в одном направлении, необходимо установить направляющую.
• Для этого шток продевается через отверстие направляющей и направляющая крепиться на гидроцилиндр.

Наш совет – чтобы в дальнейшем можно было обслуживать гидроцилиндр и менять надувной шарик, закрепите направляющую с помощью скотча. Крепление получиться хорошим и вам легко будет разобрать гидроцилиндр для обслуживания.

Изготавливаем ресивер

Для того чтобы наша система работала как надо, нам потребуется ресивер для воздуха.

В данном случае, чем больший объем ресивера мы будем использовать, тем лучшего эффекта добьемся.

• Для ресивера подойдет любая тонкостенная емкость. Можно использовать старые емкости от краски или обычную 20 литровую канистру.
• Если вы будете использовать канистру, проследите за тем, чтобы крышка закрывалась герметично.
• В имеющейся емкости необходимо установить два патрубка, подходящих под шланг гидроцилиндра.
• С помощью первого патрубка мы соединим ресивер с гидроцилиндром, а второй будет исполнять роль регулятора.
• Патрубки должны быть соединены полностью герметично. Для этого можно использовать эпоксидный клей или любой другой удобный вам способ.

Собираем и испытываем регулятор

Схема пневмосистемы проветривания теплицы в сборе.

• Соединяем шлаг гидроцилиндра с одним из патрубков.
• На второй патрубок надевается кусок шланга, длинной 100 – 150 мм.

Можно приступать к испытаниям гидроцилиндра.

• В прохладное время начните накачивать, через свободный отрезок шланга, воздух в ресивер.
• Когда давление в нем поднимется, шток гидроцилиндра начнет выдвигаться, перегните шланг, используемый для закачки воздуха, и закрепите таким образом.
• По мере поднятия температуры окружающей среды, воздух в ресивере начнет нагреваться и расширяясь, накачивать шарик.
• Тот в свою очередь будет толкать поршень со штоком. Происходит работа.
• После того как температура воздуха начнет понижаться, его объем уменьшится и в свою очередь понизится давление внутри системы.
• Все понятно, можно крепить гидроцилиндр к форточке теплицы и использовать по назначению.

Калибровка устройства

Калибровка температуры производится с помощью свободного шланга.

Изменяя давление внутри системы, можно добиться того, чтобы форточки проветривания открывались и закрывались строго при определенном температурном режиме.

Размещение устройства внутри теплицы

Размещение гидроцилиндра в теплице. Возможная схема.

Система очень эффективна. Единственным недостатком такой системы является малое усилие данного гидроцилиндра. Поэтому его можно использовать только на одну форточку, при этом форточка должна открываться и закрываться достаточно легко (см. Как сделать форточку в парнике: советы)

• Сам ресивер необходимо разместить внутри теплицы таким образом, чтобы на него не попадали прямые лучи солнечного света.
• Лучшим вариантом будет являться тот, когда ресивер расположен под потолком теплицы, а его поверхность прикрывает солнцезащитный экран.

Данная конструкция проста в изготовлении, не требует специальных знаний и дефицитных, дорогих материалов, тем не менее, она прекрасно справляется со своей задачей.

Система автоматического проветривания теплицы своими руками (видео)

Система подразумевает свою активную работу в летнее время, когда жидкость прогревается, потому в зимнее время системе необходимо обеспечить прогревание от солнечных лучей, либо изъять систему, и устанавливать ее перед началом сезона.

Здравствуйте. Объясните мне, пожалуйста, что такое . Я слышала о таком простом устройстве, которое автоматически, без подключения к электроэнергии, обеспечивает проветривание теплицы в самый жаркий период. Теплица у нас на даче за городом. Бывать там часто и тем более постоянно мы не можем. Пока погода прохладная, беспокоиться не о чем. Но скоро настанет жара. Хотелось бы узнать, есть ли такое устройство, можно ли купить его в магазине, сложно ли изготовить его в домашних условиях. А еще интересует принцип действия такого проветривателя. И что выгоднее и проще — купить готовый прибор или сделать его своими руками?

Гидроцилиндр для теплицы — это устройство, которое успешно применяется и производится в промышленных масштабах. Его можно сделать своими руками при определенных навыках и наличии материала.

Принцип действия этого устройства основан на способности веществ расширяться при нагревании. При низкой температуре вещество находится в сжатом состоянии, а шток — в задвинутом положении. Как только температура воздуха начинает подниматься и достигает критической величины, жидкость или воздух расширяются, а шток приводится в движение. Если гидроцилиндр присоединить к оконной раме, то при высокой температуре он сам будет открывать окно. Промышленность производит гидроцилиндры для теплицы в большом ассортименте. Цена зависит от сложности устройства, но в среднем она колеблется в интервале от 1500 до 3000 руб.

Однако если вы не хотите тратиться и обладаете техническими возможностями, гидроцилиндр можно изготовить следующим образом:

1. Согните из жести или поликарбоната цилиндр, скрепив его скотчем или изолентой. Размеры: диаметр 200 мм, длина от 300 до 350 мм.
2. Нижнюю часть необходимо снабдить заглушкой. Для этого вырезаются 2 круга. Один из них пойдет на заглушку, а другой будет использован в качестве направляющей для штока.
3. Поршень можно изготовить из любого плотного материала. Хорошо подойдет Пеноплекс. Диаметр поршня должен быть на 1-2 мм меньше диаметра цилиндра.
4. Шток обычно изготавливается из дерева или пластика. Размеры: диаметр 40 мм, длина 500 мм.
5. Камера от мячика или надувной шарик, изготовленный из пластизоля, герметично соединяются со шлангом и прочно закрепляются. Если через шланг накачать шарик воздухом, поршень на это отреагирует и начнет перемещать шток.
6. Для ресивера может использоваться любая тонкостенная емкость. В ней устанавливаются два патрубка. Шлаг соединяется с одним из патрубков. На второй патрубок нужно надеть кусок шланга длиной около 120 мм.

Это вся работа. Теперь дождитесь прохладной погоды и накачайте через свободный отрезок шланга воздух в ресивер.

Здесь приведена самая простая схема производства гидроцилиндра своими руками. В качестве движущей силы в данном случае используется воздух. Однако есть модели более сложные, в которых применяется жидкость. Все зависит от ваших возможностей.

Гидравлическая система собственного изготовления

Если у вас есть определенные знания и навыки в слесарном деле, мы предлагаем вам изготовить своими руками более сложную систему проветривания теплицы.

В данном случае в качестве рабочего вещества будет использоваться техническое масло. Конечно, изготовление данной конструкции потребует использование более сложных инструментов, но мощность данной конструкции позволит использовать ее для открытия одновременно нескольких форточек и дверей в теплице.

Гидроцилиндр – основная сложность

Первым делом необходимо решить вопрос с гидроцилиндром. Почему вопрос приходиться решать?

Поговорим о секретах…

Испытывали ли Вы когда-нибудь боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность передвигаться комфортно и легко;
• боль во время или после физических упражнений;
• дискомфорт при подъемах и спусках по лестнице;
• воспаление в области суставов, припухлости;
• неприятный хруст, щелканье не по собственному желанию;
• беспричинные и невыносимые ноющие боли в суставах…

Просим ответить на вопрос: вас это устраивает? Разве такую боль можно терпеть? Сколько денег Вы уже «слили» на неэффективное лечение? Пора заканчивать с этим! Согласны? Сегодня мы публикуем эксклюзивное интервью с профессором Дикулем , в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Вам понравился материал? Обязательно сохраните его к себе в социальные сети, или просто распечатайте.

Если у Вас есть слесарные навыки и можете выделить пару часов времени, Вы сможете сделать автомат для проветривания теплицы своими руками из подручных материалов.

Определимся с конструкцией, основными материалами, размерами для создания гидроцилиндра, выталкивающего шток на 10 см. и открывающего/закрывающего раму или дверь при изменении температуры на 10 О С, например, полностью закрытый при +20 О С и полностью открытый при +30 О С.

В качестве рабочей жидкости используем любое техническое масло

, возможно отработанное, керосин, дизельное топливо. Данные жидкости имеют приметно одинаковый коэффициент объёмного теплового расширения
k=0,0008.
В качестве гидроцилиндра используем кусок трубы, которую можно поставить как вертикально, чтобы поднимать раму, так и закрепить горизонтально, чтобы открывать дверь.

В качестве исполнительного устройства используем автомобильный газлифт

. В отличие от мебельных газлифтов,
автомобильные более прочные
, уплотнительные манжеты не выходят из строя после хранения (эксплуатации) при низких температурах.

Используем газлифт крышки багажника ВАЗ-2109

Нам необходимо соединить трубу, газлифт и заливной кран в единое целое.

Поэтапное изготовление

Сборка и заправка системы

Схема гидробака и гидроцилиндра в сборе.

• Соединяем тормозным шлангом гидробак с гидроцилиндром.

Теперь систему необходимо заправить маслом. Для этого подойдет обычное веретенное масло.

Но чтобы наша система работала нормально, перед заливкой, масло необходимо охладить.

• Для этого емкость с маслом помещаем в холодное место, температура масла должна упасть до 14 – 15 °C.
• Когда масло остынет, начинаем заливать масло в гидробак. При этом двигаем шток гидроцилиндра, прокачивая данным образом всю систему.
• Когда гидробак почти полностью заполниться, закрутим заглушку с резьбой. Затянуть ее можно газовым ключом, шток гидроцилиндра должен быть в это время в задвинутом положении.
• Через отверстие заглушки, доливаем масло до самого края.
• В отверстие начинаем вкручивать болт с контр – гайкой и шайбой уплотнения.
• Вворачивать необходимо до половины или до того момента, когда шток гидроцилиндра начнет выдвигаться.

Как работает гидроцилиндр?

Гидроцилиндр – это тот же гидравлический двигатель, совершающий возвратно-поступательные движения.
Устройство состоит из герметичного корпуса, в котором установлен поршень со штоком.

Масло, воздух или другое вещество, поступая под давлением внутрь прибора, заставляет двигаться поршень, который приводит в движение шток.

Справка: с учетом вышесказанного следует вывод о том, что для работы гидроцилиндра необходимо наличие воздушного давления, нагнетаемого насосом.

Применяемый в теплице гидроцилиндр функционирует по тому же принципу, но для его работы не требуется наличие насоса и вспомогательной энергии. Законы физики говорят о том, что объем нагретых веществ возрастает. Гидравлический цилиндр с герметичным корпусом заполняется определенной жидкостью.

При малой плюсовой температуре небольшое давление внутри устройства не влияет на шток, позволяя ему оставаться в неподвижном положении.

Как только температура повышается, жидкость расширяется, в результате чего возрастает давление внутри цилиндра.

Под воздействием давления приходит в движение поршень со штоком. Шток, присоединенный к тепличной раме, при движении будет открывать створку, что обеспечит вентиляцию внутри теплицы.

И немного о секретах…

Вы когда-нибудь испытывали невыносимые боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность легко и комфортно передвигаться;
• дискомфорт при подъемах и спусках по лестнице;
• неприятный хруст, щелканье не по собственному желанию;
• боль во время или после физических упражнений;
• воспаление в области суставов и припухлости;
• беспричинные и порой невыносимые ноющие боли в суставах…

А теперь ответьте на вопрос: вас это устраивает? Разве такую боль можно терпеть? А сколько денег вы уже «слили» на неэффективное лечение? Правильно — пора с этим кончать! Согласны? Именно поэтому мы решили опубликовать эксклюзивное интервью с профессором Дикулем , в котором он раскрыл секреты избавления от болей в суставах, артритов и артрозов.

Что такое гидроцилиндр известно многим, но далеко не всем. Для тех, кто впервые столкнулся с потребностью обзавестись гидроцилиндром для своей теплицы, можно охарактеризовать это оборудование, как механизм возвратно-поступательного движения, который в данном случае, помогает поддерживать в теплице оптимальную температуру.

В продаже имеется много видов гидроцилиндров для теплиц, но можно и самому сделать и установить таковой, тем более что вариантов решения немало. Гидроцилиндр, как технический элемент, применяется во многих механизмах, и потому для его использования в целях вентиляции теплицы, можно извлечь его там, где он более не востребован, а также полностью самостоятельно создать систему.

Преимущества и недостатки

К плюсам рассматриваемой конструкции можно отнести следующие моменты:

• автономный режим работы. Гидроцилиндр для теплицы не нуждается в постороннем вмешательстве в процессе эксплуатации;
• надежность. Нехитрый принцип действия, в основе которого лежат физические законы, делает устройство практически неуязвимым в плане выхода из строя. При этом вероятность сбоев в работе близка к нулю;
• невысокая стоимость. Этот показатель применим не только к самому прибору, но и к расходам на его эксплуатацию. Они попросту отсутствуют, так как устройство не нуждается в электропитании или каких-либо дополнительных элементах, которые требуют замены;
• устойчивость к перепадам температуры;
• безопасность. Устройство абсолютно безвредно как для человеческого здоровья, так и для растений, так как не нуждается в применении опасных приспособлений (например, ТЭН) или токсичных компонентов.

Есть у гидроцилиндра и недостатки:

• принцип действия механизма не позволяет установить его на боковые форточки;
• нет возможности использовать устройство для открывания дверей из-за его небольшой мощности. Также оно не подойдет для использования в слишком больших теплицах;
• при резком понижении температуры воздуха жидкость внутри прибора остынет не сразу (период остывания составляет приблизительно 15-25 минут). В результате через открытые форточки в течение всего этого времени будет поступать холодный воздух, что может причинить вред растениям.
