Как выглядит шаровой клапан (3 видео)

Содержание

Обратный клапан шаровой: конструкция, разновидности, сфера применения
Принцип действия
Разновидности обратных клапанных устройств
Конструкция и преимущества клапанов шарового типа
Основные правила выбора
Как выполнить монтаж
Как определить, закрыт или открыт шаровый кран
Принцип работы
Как понять: открыт или закрыт шаровой кран
Фото шарового крана: открыт и закрыт
Что делать, если не поворачивается?
🌟 Видео

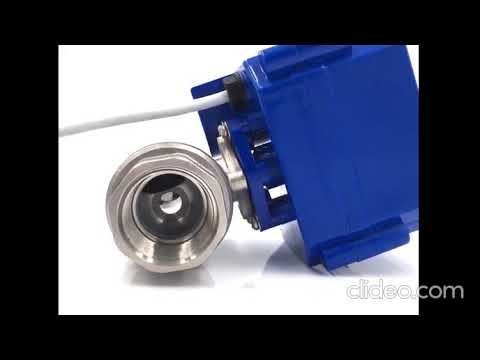

Видео:Шаровой кранСкачать

Обратный клапан шаровой: конструкция, разновидности, сфера применения

При эксплуатации трубопроводных систем, по которым транспортируются различные среды, не исключены ситуации, когда движение потока таких сред может измениться на противоположное. Чтобы исключить такие явления, последствия которых могут стать причиной нарушения работы как отдельных элементов трубопровода, так и всей системы в целом, применяются обратные клапанные устройства, одним из видов которых является клапан обратный шаровый.

Клапан обратный шаровый резьбовой с легко снимаемой крышкой

Видео:Трехходовые шаровые краныСкачать

Принцип действия

Конструкцию клапана обратного – как шарового, так и любого другого типа – составляют корпус, который может быть изготовлен из стали или чугуна, и запорный элемент. В качестве последнего в шаровом клапане используется металлический шар, в затворах других типов это может быть пружинная металлическая пластина – створка или цилиндрический золотник.

В начальном состоянии, когда шаровый обратный клапан не пропускает через себя среду, транспортируемую по трубопроводу, его проходное отверстие закрыто шаром, на который воздействует пружинный механизм. Под воздействием давления, создаваемого рабочей средой, пружина начинает сжиматься, и отверстие в затворе открывается, давая возможность газу или жидкости двигаться по трубопроводу в требуемом направлении. При падении давления рабочей среды, что может произойти из-за остановки насосного оборудования, утечки или по ряду других причин, пружинный механизм снова прижимает шар к выходу проходного отверстия, запирая клапан и не давая газу или жидкости двигаться в обратном направлении.

Принцип работы шарового обратного клапана

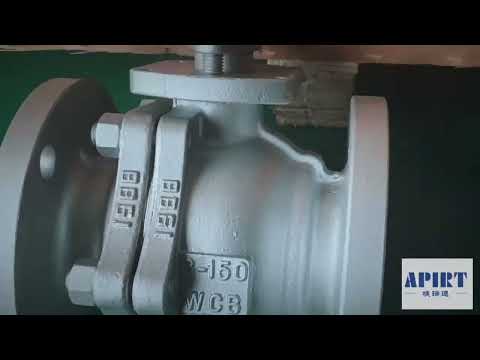

Видео:Шаровый клапанСкачать

Разновидности обратных клапанных устройств

Кроме обратных клапанов шарового типа, в трубопроводных системах, предназначенных для перекачки жидких и газообразных сред, используются затворы других видов, которые различаются между собой как конструктивным исполнением и техническими характеристиками, так и сферой применения. Наиболее значимым отличительным признаком обратных клапанов, который и позволяет относить их к тому или иному виду, является тип используемого в их конструкции запорного механизма. Обратные затворы, которые применяются для оснащения как транспортировочных трубопроводных систем, так и систем отопления и канализации, могут также различаться между собой материалом изготовления и способом установки.

Обратный шаровый клапан для отопления

Дисковые обратные клапаны

Запорный элемент данных клапанов – это пластина, на которую воздействует пружинный механизм. Они отличаются самой простой конструкцией из всех подобных устройств и, соответственно, самой доступной ценой. В закрытом состоянии, когда через такой клапан не проходит поток рабочей среды, пружина его запорного механизма прижимает диск к выходу из проходного отверстия, не давая жидкости или газу двигаться в обратном направлении. Соответственно, когда поток рабочей среды, двигающейся в нужном направлении, достигнет определенного давления, он отожмет подпружиненную пластину и сможет беспрепятственно проходить через клапан.

Большим недостатком дисковых обратных затворов обычной конструкции является то, что при закрытии их запорного механизма создаются значительные ударные нагрузки, что не только негативно отражается на их техническом состоянии и работоспособности, но и приводит к возникновению такого негативного явления, как гидравлический удар. Подобного недостатка лишены дисковые обратные клапаны безударного типа, запорная часть которых оснащена специальным механизмом, обеспечивающим плавное закрытие створки. Между тем следует иметь в виду, что такие изделия стоят достаточно дорого.

Читайте также: Ваз зазор клапан 2106

Устройство дискового обратного межфланцевого клапана

По типу установки дисковые клапаны, как и клапанные устройства других типов, могут быть фланцевыми и межфланцевыми. В первом случае фланец является элементом корпуса самого клапана и соединяется с ним при помощи сварки. Обратные затворы межфланцевого типа устанавливаются между двумя фланцами, которые смонтированы на элементах трубопроводной системы. Наиболее значимыми преимуществами межфланцевых обратных затворов, если сравнивать их с фланцевыми, являются их компактные габариты и небольшой вес.

Обратные клапаны подъемного типа

Запорным элементом обратных клапанов подъемного типа является золотник, свободно перемещающийся по вертикальной оси. В закрытом состоянии золотник располагается в специальном посадочном седле, перекрывая пропускное отверстие. Как только давления потока рабочей среды будет достаточно для того, чтобы поднять золотник, клапан откроется. Соответственно, если давление в трубопроводе снизится, золотник снова опустится в седло под воздействием собственного веса. Если говорить о недостатках обратных клапанов подъемного типа, то наиболее значимым из них является то, что устанавливаться такое запорное устройство может только в вертикальном положении.

Обратный фланцевый клапан подъемного типа

Видео:Заклинил шаровый кран, как перекрыть? / Jammed ball valve, how to block?Скачать

Конструкция и преимущества клапанов шарового типа

Запорным элементом клапанов обратных шарового типа, как уже говорилось выше, является шар, который может быть изготовлен из чугуна, стали или алюминия. Достаточно часто для обеспечения большей надежности такого затвора в закрытом состоянии шар дополнительно покрывают слоем резины. Шаровые обратные клапаны, которые могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов, несмотря на простоту своей конструкции, надежны в эксплуатации.

Клапан шаровой обратный отличается высокой универсальностью и выпускается для трубопроводов различного диаметра, что дает возможность использовать его для оснащения как бытовых, так и промышленных трубопроводных систем. Оснащаются шаровыми затворами трубопроводные системы, применяемые для отопления частных домов и для обогрева крупных промышленных объектов, насосные станции, а также трубопроводы, по которым рабочие среды транспортируются для нужд различных отраслей промышленности.

Устройство обратного клапана шарового типа

Отдельные модели клапанов шариковых оснащаются съемной крышкой, которая позволяет выполнять мелкий ремонт и техническое обслуживание таких запорных устройств без их демонтажа. Крышка крепится на корпусе клапана при помощи болтов, а для обеспечения герметичности ее соединения используется специальная уплотнительная прокладка. На трубопроводах большого диаметра, элементах отопительного и насосного оборудования чаще всего применяют клапаны обратные шаровые фланцевые.

Видео:Маркировка шаровых кранов и вентилей - что означают значки, цифры и буквыСкачать

Основные правила выбора

Выбирая обратный клапан для системы отопления или для любых других целей, следует учитывать две основные характеристики:

рабочее давление, при котором такое устройство может функционировать;
диаметр условного прохода.

Как правило, данные характеристики указаны в маркировке шаровых обратных клапанов, что дает возможность быстро и правильно подбирать такие устройства для отопления или для оснащения трубопроводов другого назначения.

Все необходимые параметры шарового обратного клапана обязательного указываются в сопровождающей технической документации

Читайте также: Недостаточность клапана аорты этиология

От того, насколько правильно обратный клапан, относящийся к шаровому типу, будет подобран по характеристике рабочего давления, будут зависеть безопасность использования и длительность эксплуатации такого устройства. Если же неправильно подобрать обратный клапан по диаметру его условного прохода, то установить его просто не получится.

Выбирая шаровой обратный клапан, следует учитывать и то, каким образом определенная модель может быть установлена на трубопровод. Кроме фланцевых и межфланцевых обратных клапанов, о которых уже было сказано выше, существуют модели, которые устанавливаются при помощи резьбовых муфт или сварки. В частности, на пластиковые трубы, используемые для отопления или водоснабжения, обратные клапаны монтируют только при помощи сварки.

Клапаны обратные шаровые коленные

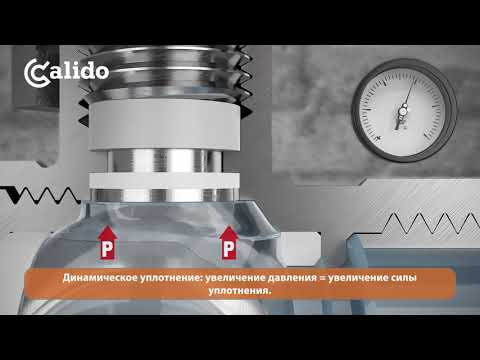

Видео:Шаровой клапан Calido серия S30Скачать

Как выполнить монтаж

Приступая к монтажу обратных клапанов (как шарового, так и любого другого), следует обязательно ознакомиться с его правилами. Перечислим наиболее важные из таких правил.

Выполнять монтаж обратных клапанов (в особенности, если такие устройства устанавливаются на трубопроводы, характеризующиеся большим давлением потока транспортируемой рабочей среды) могут только специалисты, которые прошли предварительное обучение и получили разрешительные документы.
Перед началом монтажа в ту часть трубопроводной системы, где устанавливается клапан, следует отключить подачу рабочей среды.
Прежде чем устанавливать обратный клапан, следует еще раз убедиться в том, что выбранная вами модель полностью соответствует по своим характеристикам как размерам трубопровода, так и давлению потока рабочей среды.
При установке обратных клапанов – как шарового, так и любого другого – необходимо учитывать и климатические условия, в которых такое устройство будет эксплуатироваться.
При монтаже обратных клапанов межфланцевого типа сначала устанавливаются фланцы, между которыми и будет в дальнейшем фиксироваться такое устройство.
После того как обратный клапан установлен на трубопроводную систему, следует еще раз убедиться в правильности его монтажа и в том, что все требуемые соединения выполнены.

Допустимые пространственные ориентации шарового обратного клапана

На современном отечественном рынке сегодня предлагается большое разнообразие шаровых обратных клапанов от различных производителей, что позволяет подбирать такие устройства, ориентируясь не только на свои потребности, но и на финансовые возможности.

И в заключение небольшой видеоролик с наглядной демонстрацией принципа работы шарового обратного клапана.

Видео:Шаровой кран VS Отсечной клапан. Ошибки применения.Скачать

Как определить, закрыт или открыт шаровый кран

Автор: СантехРешение | Категория: Статьи |

Шаровой кран – это разновидность запорной арматуры, оснащенной запирающей деталью сферической формы. В нем присутствует сквозное отверстие для открывания и перекрытия потока жидкости.

Шаровые краны имеют простое устройство, обеспечивают полную герметичность при блокировке потока и отличаются простотой в эксплуатации. Они широко используются для автономного водоснабжения частных домов и в бытовом хозяйстве для подачи и перекрытия потоков воды и газа. Если в вашем доме установлена такая арматура, не помешает разобраться в том, как она работает, а также знать, в каком положении шаровой кран для воды открыт или закрыт

Видео:шаровой клапанСкачать

Принцип работы

В металлическом корпусе размещен затвор сферической формы, надежно зафиксированный в седле с уплотнительными кольцами. На корпусе есть ручка, которая выставляет шаровой кран в положение «Открыто» и «Закрыто». Если оси сферического отверстия и затворного элемента совмещены, проход для транспортируемых веществ открыт, а если нет – закрыт.

Читайте также: Четырехконтурный клапан daf 105

Обратите внимание: эта не регулировочная арматура, то есть используется только для полного перекрытия и открытия потока. Если ручка повернута только на половину, это приводит к ускоренному износу системы под воздействием абразивных частиц.

Как понять: открыт или закрыт шаровой кран

В конструкции рассматриваемой запорной арматуры для перемещения положения затворного элемента используется стандартная рукоятка или ручка-бабочка. Вне зависимости от формы ручки, по ее положению можно легко понять: шаровой кран закрыт или открыт:

· если ручка расположена параллельно трубе, поток открыт;

· при перпендикулярном расположении поток перекрыт.

На корпусе арматуры присутствуют выступы, которые позволяют понять, в какую сторону поворачивать рукоять. Чтобы открыть поток, нужно повернуть ее по часовой стрелке; для перекрытия – против часовой стрелки.

Фото шарового крана: открыт и закрыт

Чтобы точно быть уверенными, что нам удалось донести до читателя то, как определить: закрыт или открыт шаровой кран, проиллюстрируем вышесказанное:

На этом фото поток открыт

А на этом – закрыт

Видео:Какой кран лучше - Задвижка - Вентиль - ШаровойСкачать

Что делать, если не поворачивается?

Если шаровой кран долгое время находился в закрытом положении, затворный элемент может заклинить из-за солевых отложений. Если повернуть не удается, не пытайтесь сделать это, приложив больше усилий, так как есть риск, что рукоять сломается.

Попробуйте сделать следующее:

· открутите ключом фиксатор рукоятки и снимите ее;

· немного отпустите гайку, фиксирующую сальник (если она предусмотрена);

· ухватите шлиц крана рожковым ключом и под небольшим углом наклоните его в разные стороны.

Эти действия помогут устранить заклинивание. Чтобы убедиться в том, что кран закрывается, поставьте рукоять на место и попробуйте ее повернуть несколько раз до упора в обе стороны, проблема должна исчезнуть. На будущее не забывайте профилактически поворачивать рукоять кранов, которыми редко пользуетесь, хотя бы раз в три месяца. Это позволит избежать заклинивания.
