Как заменить главный цилиндр сцепления шевроле круз

Видео:шевроле круз главный цилиндр сцепленияСкачать

Замена главного цилиндра привода выключения сцепления

Вам потребуются: ключи «на 13» и «на 10» для гаек крепления трубопроводов, отвертка с плоским лезвием.

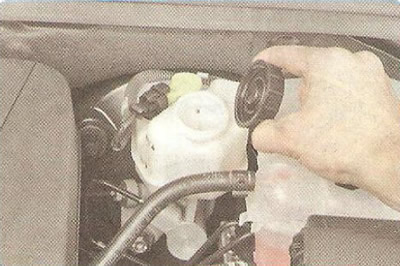

1. Снимите пробку бачка главного тормозного цилиндра и откачайте, например, большим медицинским шприцем тормозную жидкость .из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.

Примечание: Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

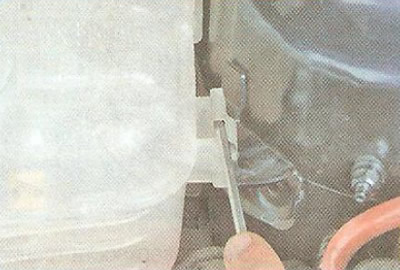

2. Подденьте отверткой фиксаторы крепления расширительного бачка к кузову и отведите бачок в сторону не отсоединяя от него шланги и не сливая охлаждающую жидкость.

Примечание: Снятие расширительного бачка необходимо для получения доступа к главному цилиндру привода выключения сцепления.

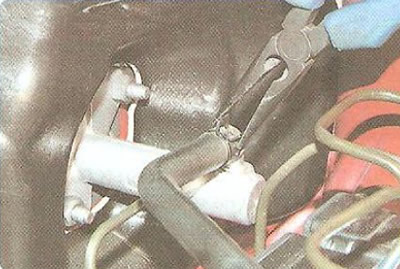

3. Пассатижами сожмите отогнутые ушки хомута, сдвиньте хомут вдоль питающего шланга.

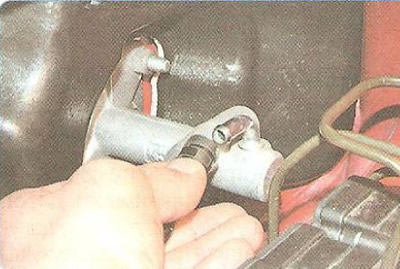

4. . и отсоедините шланг от главного цилиндра.

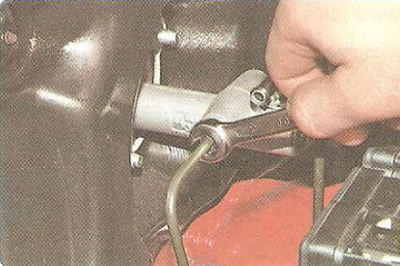

5. Отверните гайку крепления трубки гидропривода выключения сцепления к главному цилиндру.

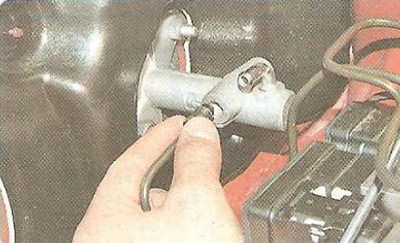

6. . и отведите трубку в сторону.

7. В салоне автомобиля под панелью приборов отсоедините от педали сцепления толкатель главного цилиндра (см. «Снятие и установка педали сцепления»).

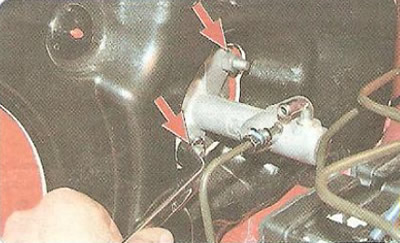

8. Отверните две гайки крепления главного цилиндра привода выключения сцепления к кронштейну педали сцепления.

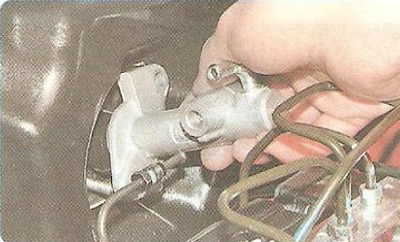

9. . и снимите главный цилиндр.

10. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»).

11. Проверьте работу привода и при необходимости выполните регулировку хода педали сцепления (см. «Проверка и регулировка хода педали привода выключения сцепления»).

Видео:Провалилась педаль сцепления, определяем поломку главный или рабочий цилиндр сцепленияСкачать

Замена главного цилиндра привода выключения сцепления

Видео:Замена ГТЦ Шевролет КрузСкачать

Замена главного цилиндра привода выключения сцепления Chevrolet Cruze

1. Снимите пробку бачка главного тормозного цилиндра и откачайте, например, большим медицинским шприцем тормозную жидкость .из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.

Примечание: Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

2. Подденьте отверткой фиксаторы крепления расширительного бачка к кузову и отведите бачок в сторону не отсоединяя от него шланги и не сливая охлаждающую жидкость.

Примечание: Снятие расширительного бачка необходимо для получения доступа к главному цилиндру привода выключения сцепления.

3. Пассатижами сожмите отогнутые ушки хомута, сдвиньте хомут вдоль питающего шланга.

4. . и отсоедините шланг от главного цилиндра.

5. Отверните гайку крепления трубки гидропривода выключения сцепления к главному цилиндру.

6. . и отведите трубку в сторону. 7. В салоне автомобиля под панелью приборов отсоедините от педали сцепления толкатель главного цилиндра (см. «Снятие и установка педали сцепления»).

8. Отверните две гайки крепления главного цилиндра привода выключения сцепления к кронштейну педали сцепления.

9. . и снимите главный цилиндр. 10. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»). 11. Проверьте работу привода и при необходимости выполните регулировку хода педали сцепления (см. «Проверка и регулировка хода педали привода выключения сцепления»).

Видео про «Замена главного цилиндра привода выключения сцепления» для Chevrolet Cruze

Как заменить главный цилиндр сцепления chevrolet aveo
КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ БЫСТРО И БЕЗ ПОМОЩНИКА.
Ремонт главного цилиндра сцепления Daewoo Nexia

Видео:ЦИЛИНДР СЦЕПЛЕНИЯ. почему текут и какой покупатьСкачать

Как заменить главный цилиндр сцепления шевроле круз

Примечание: НЕ отсоединяйте шланги охлаждающей жидкости двигателя.

Процедура установки

Видео:как прокачать сцепление шевроле крузСкачать

Замена главного цилиндра сцепления шевроле круз

Говоря о ремонте механизма сцепления, мы подразумеваем лишь автомобили с механическими коробками переключения передач. В авто с АКПП этот агрегат отсутствует, а его функцию выполняет сама коробка. Вернее, ее гидротрансформатор. Теоретически, его и можно было бы называть сцеплением, если бы он не составлял с гидроблоком и механическим блоком коробки-автомата единое целое.

Видео:Opel Astra H. Как вытащить главный цилиндр сцепленияСкачать

Конструкция механизма выключения сцепления

Традиционный же механизм сцепления состоит из следующих компонентов:

• педали, приводящей механизм в действие;
• двух цилиндров – главного и рабочего – передающих и увеличивающих усилие, передающееся от нажимаемой водителем педали;
• вилки выключения сцепления, взаимодействующей с подшипником;
• нажимного подшипника, который, выходя из зацепления с вилкой, прерывает связь двигателя и трансмиссии.

Если быть точным, то этими компонентами механизм сцепления не ограничивается. Эту его часть правильнее было бы называть механизмом выключения сцепления – наиболее уязвимую составляющую всего агрегата в целом. В рамках этой статьи мы рассмотрим лишь эту его часть, вернее, главный цилиндр, в задачу которого входит распределение масла по патрубкам и рабочему цилиндру.

Видео:Замена главного цилиндра сцепления aveo t300.Скачать

Как работает главный цилиндр

Устройство главного цилиндра уже само по себе непростое. Он разделен на две примерно равные части перегородкой. Верхняя его камера предназначена для хранения части поступающей из бачка жидкостей, предназначенной для функционирования механизмы выключения сцепления, дабы ее в любой момент было в достатке. Общий объем верхней части цилиндра называют рабочим, и он должен быть заполнен тормозной жидкостью на три четверти.

Нижняя полость цилиндра составляет его рабочую зону, в которой расположены поршень с пружиной. В состоянии покоя поршень пребывает в верхнем положении – таким образом, что через зазор между ним и толкателем жидкость заполняет рабочее пространство. Но как только водитель нажимает на педаль сцепления, зазор перекрывается, перетекание жидкости прекращается и поршень начинает перемещаться, поднимая давление в рабочем цилиндре. В результате вилка сцепления начинает постепенно выходить из подшипника, столь же постепенно уменьшая связь между мотором и трансмиссией. Это очень важный момент: данный механизм прерывает эту связь не резко, а постепенно, что позволяет водителю посредством педали сцепления управлять скоростью движения автомобиля, не снижая при этом частоту оборотов мотора.

В момент отпускания педали поршень, повинуясь давлениям возвратной пружины и тормозной жидкости, возвращается в исходное положение. То же самое происходит и с толкателем. Тем самым связь между мотором и трансмиссией восстанавливается в полном объеме. Если педаль отпустить резко, то столь же скачкообразно возрастет и скорость автомобиля, что негативно скажется и на состоянии мотора, и трансмиссии. Вот почему в автошколах начинающих водителей первым делом учат плавно управлять педалью, расположенной под левой ногой.

Видео:УПАЛА ИЛИ ПРОВАЛИЛАСЬ ПЕДАЛЬ СЦЕПЛЕНИЯ - ЕСТЬ ПРОСТОЕ РЕШЕНИЕ. ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ.Скачать

Когда нужна замена главного цилиндра сцепления Шевроле Круз: распространенные неисправности

Следующими, тоже весьма распространенными, причинами выхода этого механизма из строя оказываются недостаток тормозной жидкости или ее загрязнение, а также попадание в систему воздуха. В этих случаях сцепление начнет барахлить – при полном нажатии на соответствующую педаль она не будет обеспечивать полного прекращения связи между мотором и КПП, либо, наоборот, сцепление начнет пробуксовывать, то есть связь двигателя с ходовой частью окажется недостаточно жесткой.

Чаще всего проблему может быть решена с помощью долива (а лучше полной замены) тормозной жидкости и последующей регулировкой механизмы выключения сцепления, но, если владелец автомобиля при первых же симптомах неисправности не обратился в сервис, потребуется Шевроле Круз ремонт главного цилиндра сцепления. И хорошо, если мастеру придется лишь вернуть на место заклинившую пружину. Куда дороже обойдется ремонт, если разрушенный и не поддающийся восстановлению цилиндр придется менять.

Видео:Замена главного цилиндра сцепления Шевроле ЛачеттиСкачать

Шевроле Круз: ремонт главного цилиндра сцепления

Операция эта достаточно сложная и требует от мастера большого опыта. Состоит она из множества последовательно выполняемых операций. Так, замена главного цилиндра Круз начинается со слива тормозной жидкости, продолжается демонтажом всего механизма выключения сцепления и снятием вышедшей из строя детали.

Не столь больших усилий требует установка нового компонента, сколь последующая регулировка всего механизма в целом. Не имея соответствующего опыта, браться за эту работу лучше не стоит.

Впрочем, и диагностику, и ремонт механизма сцепления в целом лучше поручить специалистам автосервиса. Потому как причину неисправности, равно как и перечень деталей, требующих замены, можно будет определить только после того, как агрегат будет демонтирован, полностью разобран, а его компоненты очищены от загрязнений и осмотрены мастером.

Все составляющие сцепления Круз стандартны и взаимозаменяемы с большинством аналогичных деталей других легковых автомобилей этого класса, так что все они всегда имеются в наличии в автосервисе. Соответственно, поиск необходимых для ремонта деталей не затянет сроки самого и ремонта и через пару часов проблема будет решена. Причем, с гарантией, что в ближайшем будущем она не повторится.

Демонтировать механическую коробку передач См. Замена коробки передач автомобиля Chevrolet Cruze.

Отделите трубку (3) цилиндра привода сцепления от цилиндра привода сцепления (2).
Демонтируйте болты (1) цилиндра привода (исполнительного органа) сцепления.
Демонтируйте цилиндр привода (исполнительного органа) сцепления (1).
Демонтируйте уплотнение (2) цилиндра привода (исполнительного органа) сцепления.

Поставьте уплотнение (2) цилиндра привода (исполнительного органа) сцепления.
Поставьте цилиндр (1) привода (исполнительного органа) сцепления.
Закрутить болты (1) рабочего цилиндра сцепления и зажать моментом 7 Н·м (62 фунт дюйм).
Состыкуйте трубку (3) цилиндра привода сцепления к цилиндру привода сцепления (2) и зажмите до 18 Н·м (14 фунт фут).
Поставьте механическую коробку передач. См. Замена коробки передач .
Уберите воздух из системы гидравлической муфты. См. Удаление воздуха из системы гидравлического привода выключения сцепления автомобиля Chevrolet Cruze.
Зполните ресивер жидкостью сцепления/тормозной жидкостью до отметки МАХ.

Видео:Chevrolet cruze прокачка сцепленияСкачать

Замена цилиндра привода сцепления (D33) автомобиля Chevrolet Cruze

Демонтировать механическую коробку передач См. Замена коробки передач .

Демонтируйте трубку (2) цилиндра привода (исполнительного органа) сцепления.
Демонтируйте болты (1) цилиндра привода (исполнительного органа) сцепления.
Демонтируйте цилиндр привода (исполнительного органа) сцепления (1).
Демонтируйте уплотнение (2) цилиндра привода (исполнительного органа) сцепления.

Поставьте уплотнение (2) цилиндра привода (исполнительного органа) сцепления.
Поставьте цилиндр (1) привода (исполнительного органа) сцепления.
Закрутить болты (1) рабочего цилиндра сцепления и зажать моментом 7 Н·м (62 фунт дюйм).
Состыкуйте трубку (2) цилиндра привода сцепления и зажмите до 18 Н·м (14 фунт фут).
Поставьте механическую коробку передач. См. Замена коробки передач .
Устраните воздух из системы гидравлической муфты. См. Удаление воздуха из системы гидравлического привода выключения сцепления .
Зполните ресивер жидкостью сцепления/тормозной жидкостью до отметки МАХ.

Любой механизм должен иметь органы воздействия, а также управление. Не является в этом плане исключением сцепление автомобиля. Предназначенное для кратковременного разъединения трансмиссии и двигателя, оно является неотъемлемой частью любого транспортного средства, служит для обеспечения возможности управления машиной.

Для передачи воздействия от водителя на этот механизм на легковых автомобилях обычно используется гидравлический привод; одной из ответственных деталей подобного устройства является главный цилиндр сцепления.

Видео:КАК ПРОВЕРИТЬ ГИДРО СЦЕПЛЕНИЕ. ПРОВАЛИВАЕТСЯ ПЕДАЛЬ СЦЕПЛЕНИЯСкачать

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

• от педали через толкатель (10) на шток (8) передается усилие,
• поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
• жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
• при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Читайте также: Что необходимо применять для смазки цилиндров поршневых кислородных компрессоров

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки.

Видео:пропало сцепление, провалилась педаль сцепления, замена главного выжимного цилиндра сенс ланосСкачать

Как работает сцепление

Рассмотрим принцип работы на примере классического однодискового сухого сцепления. Итак, чтобы включить его, водитель нажимает на соответствующую педаль. Усилия от нажатия передаются на рабочий цилиндр. Далее шток толкает вилку. Последняя воздействует на сам механизм сцепления. Подшипник начинает нажимать на лепестки нажимного диска, и они прогибаются в сторону маховика. Так коробка начинает независимо работать от двигателя.

Мотор работает вхолостую. В этот момент можно включить соответствующую передачу. Чтобы двигатель заново передал мощность на КПП и автомобиль продолжил движение, педаль отпускают. Под действием приводных элементов, диск снова соприкасается с маховиком. Чем плавней водитель отпускает педаль, тем мягче передается вращательный момент.

Этот узел ответственен за передачу крутящего момента от двигателя к коробке передач. Если бы не необходимость периодически разъединять эти агрегаты, сцепление было бы не нужно. Отметим, что этот механизм присутствует только на автомобилях с механической трансмиссией. Если на машине установлена роботизированная коробка, то она тоже оснащается сцеплением, просто им управляют не вручную – эту функцию берёт на себя электроника.

В автомобилях с автоматической коробкой передач используется иной принцип взаимодействия с двигателем.

Упрощённо сцепление можно представить как механизм, состоящий из следующих узлов:

• привода, соединяющего педаль с самим сцеплением (бывает механический, с тросиком, или гидравлический). В случае роботизированной коробки привод приводится в действие актуатором, команды на который поступают от блока управления;
• корзины, состоящей из выжимного подшипника и нажимного диска;
• ведомого диска;
• вилки;
• демпферных пружин;
• педали.

После нажатия водителем на педаль тросик передаёт усилие на штоки цилиндров и затем на вилку, которая посредством выжимного подшипника передаёт механическое усилие на лепестки нажимного диска, а они, в свою очередь, изгибаются к маховику. В результате ведомый диск теряет сцепление с ведущим, и двигатель начинает работать вхолостую, без нагрузки на колёса.

Видео:Chevrolet Aveo Шевроле Авео замена главного цилиндра сцепления от ВАЗСкачать

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

• сторона руля (левый, правый) – имеет значение при асимметричном креплении,
• есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
• способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
• материал корпуса: чугун, алюминий, сталь, полимер,
• размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль. Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки.

Видео:КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ БЫСТРО И БЕЗ ПОМОЩНИКА!!!Скачать

Регулировка

Итоговым этапом возвращения работоспособности системе служит регулировка механизма. Чтобы отрегулировать узел, необходимо обеспечить полный ход толкателя, составляющий примерно двадцать пять миллиметров. Нажав педаль до упора, измеряются показатели сцепления. Должный показатель свидетельствует о правильном выполнении ремонтных работ. Если показатель ниже нормы 25, стоит первым делом проверить наличие гидравлической жидкости, состояние воздушных систем.

Возникновение любой неисправности ПГУ служит причиной срочного ремонта. Различные модели Камаза могут иметь немного отличающиеся строением, функционалом системы ПГУ. Самыми простыми считаются механизмы, установленные на 5320 — самом ходовом виде тягача-полуприцепа среди российского грузового автопрома.

Видео:ПРОВАЛИЛАСЬ ПЕДАЛЬ СЦЕПЛЕНИЯ. НЕ ВКЛЮЧАЮТСЯ ПЕРЕДАЧИ. В чём причина, если упала педаль сцепления?Скачать

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Видео:Chevrolet Lacetti замена рабочего сцепленияСкачать

Шум при выключении сцепления

В народе эту проблему называют «ведущим сцеплением». Причина неисправности может заключаться в неверно выставленных зазорах привода выключения сцепления. В таком случае его нужно отрегулировать в соответствии с заводскими параметрами. На отечественных авто часто возникают проблемы с педалью сцепления. Следует выставить ее свободный ход и проблема решится.

Возникают и другие неисправности сцепления. Так, при неполном его выключении коробится ведомый диск. Производитель допускает торцевое биение не более полмиллиметра. В противном случае его следует заменить на новый. При разборе корзины внимательно осматривают состояние диска. Последний не должен иметь неровности на фрикционных накладках и следы горения.

В редких случаях неисправности сцепления возникают из-за клина ступицы ведомого диска на шлице первичного вала КПП. Как решить данную проблему? Необходимо очистить шлицы и покрыть их специализированной смазкой (например, ЛСЦ-15). Если проблема ведущего сцепления не устранена, следует заменить ведомый диск или первичный вал в сборе на новый.

Эту проблему легко распознать. Но часто ей не уделяют должного внимания. Так, при нажатии на педаль машина перестает издавать характерный шелест. Но стоит ее слегка отпустить, как этот звук вновь возобновляется. Это говорит о том, что вышел из строя выжимной подшипник сцепления. Неисправности его могут быть связаны с отсутствием смазки, люфтом обоймы или естественным износом. Элемент неразборной и ремонту не подлежит. Выжимной подшипник меняется целиком на новый.

При покупке стоит убедиться в наличии смазки. А точнее в достаточном ее количестве, поскольку недобросовестные производители попросту не докладывают ее во внутрь. Это и является основной причиной преждевременного выхода из строя подшипника. Но также этому способствует влага. При пересечении бродов (если у вас внедорожник), нужно быть внимательным. Иначе вода попадет во все узлы сцепления, что существенно сократит их ресурс.

Если возникает шум при включении сцепления, значит, вышли из строя демпферные пружины или соскочила вилка. В редких случаях это поломка пластин, что соединяют с кожухом нажимной диск.

Обычно в таких случаях применяют термин «автомобиль ведёт». Это означает, что ведомый диск при нажатии педали отсоединяется от приводного вала мотора не полностью. В результате автомобиль при трогании с места и при переключении передач резко дёргается, хотя педаль выжимается так же плавно, как всегда.

Причины возникновения такой проблемы:

• свободный ход педали недостаточный. Регламентный размер следует искать в документации к конкретной марке авто;
• регулировка привода нарушилась. Отметим, что решение проблемы будет разным для механического и гидравлического приводов;
• ведомый диск деформирован. Обычно такое происходит, когда номинал торцевого биения превышает полмиллиметра, накладка диска коробится, и он оказывается постоянно прижатым к маховику двигателя;
• ступицу ведомого диска заклинило в шлицах вала. Такая неисправность чаще всего возникает как последствие длительного простоя автомобиля, особенно на открытой стоянке.

Как видим, определить поломку сцепления даже при наличии конкретного симптома не всегда просто, поскольку причин может быть несколько.

Видео:Провалилась педаль сцепления где искать причины?Скачать

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Видео:Шевроле Круз замена сцепления не снимая подрамникаСкачать

Симптомы неисправностей сцепления

Как мы уже отмечали, многие водители при возникновении проблем со сцеплением понимают, что автомобиль начал вести себя странно, но зачастую свыкаются с этим, не предпринимая никаких активных действий. В результате незначительная поломка перерастает в серьёзную, приводя к ситуации, когда автомобиль становится обездвиженным.

Если знать основные признаки неисправности сцепления, можно избежать таких рисков, проведя своевременный ремонт самостоятельно или обратившись в ближайшую СТО или сервисный центр.

Итак, опишем основные признаки возможных неисправностей сцепления и конкретный узел, ответственный за «неправильное» поведение.

Видео:Chevy Cruze master cylinder clutch replacedСкачать

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

При работе нужно помнить, что тормозная жидкость достаточно агрессивна к пластику, ткани, лакокрасочным покрытиям и даже коже. Так что работать с ней нужно аккуратно, а любые потеки и капли на деталях или кузове автомобиля сразу стирать чистой салфеткой. По этой же причине нужно следить за состоянием резиновых деталей, соприкасающихся с тормозной жидкостью: они могут очень быстро портиться и буквально усыхать под действием агрессивной химии, для которой не предназначены.

И, конечно, доливать тормозную жидкость в систему надо в чистом закрытом помещении (гараже или автомастерской), чтобы пыль не попала внутрь.

Интересное свойство тормозной жидкости – очень хорошее проникающее действие, благодаря чему она просачивается наружу по микроцарапинам на зеркале цилиндра или поршне, даже если заменить резиновые уплотнители. По этой причине в ремкомплект входит новый поршень, а царапины и потертости внутри цилиндра становятся однозначным показанием к замене всей детали.

Видео:Проваливается педаль сцепления не включаются передачи замена главного цилиндра сцепления сенсСкачать

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее.

Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали. При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока.

Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно, это касается манжетов.

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

• при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
• промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
• перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Интересный факт: откуда песок в приводе сцепления?

Иногда автомеханики, ремонтирующие привод сцепления, видят в тормозной жидкости осадок, напоминающий мелкие песчинки. Взяться песку в таком количестве, вроде бы, неоткуда.

Причина появления осадка в том, что большинство марок тормозной жидкости неустойчивы к электровоздействию, и при попадании даже под очень низкое напряжение некоторые компоненты жидкости выпадают в осадок (кристаллизуются). Но откуда электричество в системе при исправной проводке?

Как оказалось, чугунный корпус цилиндра и алюминиевый поршень при присутствии тормозной жидкости создают маленький электрический потенциал, отчего и начинается кристаллизация элементов жидкости. По этой причине многие производители делают поршни из полимерных сплавов, обладающие, помимо нейтрального взаимодействия с металлом еще и уменьшенным воздействием на зеркало цилиндра. Второй вариант это латунный поршень, но цена такой детали может отпугнуть даже самого смелого покупателя.

Для более долгой службы всей системы гидропривода сцепления нет ничего лучше своевременной замены тормозной жидкости, ведь она тоже со временем вырабатывает антикоррозийные присадки и превращается в агрессивный окислитель. При регулярном ТО системе не повредит ни ежедневное стояние в пробках, ни чугунно-алюминиевые детали, ни другие нагрузки.

Читайте также: 6g72 порядок расположения цилиндров

Ремонт деталей сцепления

Дефекты деталей сцепления и их устранение.

В сцеплении могут быть следующие дефекты: пробуксовка и неполное выключение дисков, износ накладок и самих дисков, коробление нажимного диска, риски и трещины на нем, ослабление креплений, потеря упругости пружин, износ втулок оси педали и др.

Ремонт деталей сцеплений заключается в замене неисправных деталей новыми, правке их и заварке трещин. При толщине нажимного диска меньше номинальной величины, в дополнение к термоизоляционным шайбам под пружины можно устанавливать металлические проставки.

При замене изношенных фрикционных накладок их приклепывают к диску так, чтобы головки заклепок утопали в накладках не менее чем на 1-—1,5 мм. Ведомый диск с новыми накладками проверяют на биение, используя в качестве оправки ведущий вал коробки передач.

Выработка от промежуточного

Диски, имеющие круговые риски и задиры, выравнивают на плоскошлифовальном станке иногда с предварительной проточкой на токарном станке. При большом короблении и при наличии трещин диски заменяют новыми. Изношенные поверхности рычагов выключения наплавляют сталью при помощи газовой или электрической сварки, а затем обрабатывают по шаблону и закаливают.

Снимите коробку передач. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).
Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.
Так расположены болты крепления кожуха сцепления к маховику двигателя.

Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.
Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.
Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.
Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.
Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.
Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Трещины на диафрагменной пружине не допускаются. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.
Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

Chevrolet Cruze. Педаль сцепления «проваливается»

Педаль сцепления «проваливается» либо нажимается очень легко: основные неисправности

1. Гидравлика
— проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. Если уровень недостаточный, долейте тормозную жидкость до нормального уровня и попробуйте понажимать на педаль. Если сцепление появилось, вам повезло, в этом случае нужно ехать в сервис или самому осмотреть все шланги, скорее всего жидкость где-то подтекает. Но в большинстве случаев это не помогает. Высока вероятность того, что лопнул один из шлангов, ведущих к главному или рабочему цилиндру сцепления, поэтому в системе не создаётся нужного давления. Чтобы решить эту проблему, нужно заменить износившийся шланг.

2. Трос сцепления
— может оборваться где-нибудь внутри или на концах. Также может обломиться ушко на педали сцепления, к которому он крепится. В этом случае требуется замена троса, новый трос

3. Вилка выжима сцепления
— находится на коробке передач, её ресурс составляет примерно 50-70 тысяч км пробега. Если на вашем счётчике уже есть подобные цифры, или вилка менялась примерно столько же пробега назад, то скорее всего поломка в ней. Чтобы поменять вилку сцепления, на большинстве моделей автомобилей нужно снять или вывесить коробку передач.

4. Главный или рабочий цилиндр сцепления
— возможно один из этих цилиндров «пробило», тогда следует заменить нерабочий цилиндр сцепления на новый, а лучше поменять сразу оба — и рабочий и главный. После работы обязательно прокачать систему и проверить, нет ли течей в местах соединений.

Замена главного цилиндра привода выключения сцепления Chevrolet Cruze

1. Снимите пробку бачка главного тормозного цилиндра и откачайте, например, большим медицинским шприцем тормозную жидкость .из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.

Примечание: Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

2. Подденьте отверткой фиксаторы крепления расширительного бачка к кузову и отведите бачок в сторону не отсоединяя от него шланги и не сливая охлаждающую жидкость.

Примечание: Снятие расширительного бачка необходимо для получения доступа к главному цилиндру привода выключения сцепления.

3. Пассатижами сожмите отогнутые ушки хомута, сдвиньте хомут вдоль питающего шланга.

4. . и отсоедините шланг от главного цилиндра.

5. Отверните гайку крепления трубки гидропривода выключения сцепления к главному цилиндру.

6. . и отведите трубку в сторону. 7. В салоне автомобиля под панелью приборов отсоедините от педали сцепления толкатель главного цилиндра (см. «Снятие и установка педали сцепления»).

8. Отверните две гайки крепления главного цилиндра привода выключения сцепления к кронштейну педали сцепления.

9. . и снимите главный цилиндр. 10. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»). 11. Проверьте работу привода и при необходимости выполните регулировку хода педали сцепления (см. «Проверка и регулировка хода педали привода выключения сцепления»).

Видео про «Замена главного цилиндра привода выключения сцепления» для Chevrolet Cruze

Как заменить главный цилиндр сцепления chevrolet aveo КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ БЫСТРО И БЕЗ ПОМОЩНИКА. Ремонт главного цилиндра сцепления Daewoo Nexia

Система сцепления Chevrolet Cruze славится высокой надежностью и выносливостью комплектующих, однако при интенсивном эксплуатировании ресурс запчастей уменьшается, что напрямую влияет на производительность и функционирование транспортного средства.

Если автомобиль стал капризным во время переключения передач, а также не справляется со стартом или на подъемах – самое время проверить комплектующие сцепления.

Игнорирование ситуации и пренебрежение ремонтом чревато проблемами с коробкой передач, что влечет к дорогостоящему ремонту.

Комплектующие для сцепления Шевроле Круз – что необходимо?

Выбираем запчасти для Chevrolet Cruze – секреты качества запчастей

Наиболее легким, но затратным способом будет приобретение готового комплекса сцепления у официальных дилеров автомобильного концерна. Это позволит предотвратить возможность проблем при установке и калибровке устройства, а также сохранит право на обслуживание в сервисных центрах по гарантии – оригинальные комплектующие производятся с учетом технологических стандартов качества под конкретную марку авто, что обеспечивает высокий ресурс запчастей.

Приобретение аналогов позволит сэкономить до 30% от общей стоимости дилерских комплектующих без потери качества детали, что объясняется отсутствием в необходимости переплаты за бренд. При покупке аналогов деталей рекомендуется обращать внимание на маркировку стандартов качества и внешний вид комплектующих, а также ценовую политику – заниженная стоимость является прямым показателем низкосортной детали с ресурсом в пару тысяч километров.

Обратите внимание! Подбирать детали для сцепления автомобиля необходимо строго по VIN-коду транспортного средства. Малейшая несовместимость запчастей пагубно сказывается на функционирование коробки передач, стачивая зубья ведущих шестерней.

Проблемы с авто – меняем сцепление автомобиля вовремя!

Износ деталей сцепления можно определить, не прибегая к услугам сервисного центра, достаточно лишь положиться на личные ощущения во время вождения автомобиля. Систему сцепления придется заменить в случае:

• Ухудшения разгона машины и проблемных стартах;
• Появления гари в салоне или в подкапотном пространстве;
• Ведения или буксировки сцепления, проблем во время переключения передач;
• Скрежета в коробке.

Присутствие сразу нескольких следствий из списка является прямым показателем изношенности запчастей системы – дисков, корзины и подшипников.

Важно знать! Легким способом узнать о наличии проблем с системой сцепления автомобиля является диагностика слухом. При запушенном двигателе на нейтральной передаче следует поиграться педалью сцепления и прислушаться к звуку мотора – если наблюдаются искажения звучания, то сцепление приходит в негодность. Шум работающего двигателя должен быть монотонным, независимо от положения педали сцепления на нейтральной передаче.

Как заменить сцепление на автомобиле своими руками?

Для ремонта системы достаточно одной пары рук, а из инструментов, кроме набора отверток и ключей, понадобятся фомка и лом, а также сухая бутылка для прокачки. Чтобы демонтировать и установить новое сцепление необходимо:

1. Извлечь аккумулятор и снять площадку под батарею, предварительно ответив 3 фиксирующих винта. Кольцо, через которое проходит «минус» электроцепи извлекается движением вверх;
2. Затем следует отключить 2 троса, ведущие к коробке передач и вынуть трубку гидропривода сцепления из тройника, поддев шлицевой отверткой под креплением. С целью предотвращения утечки тормозной жидкости из шланга, рекомендуется установить резиновую защелку на устройство сразу после разъединения детали. После данной процедуры следует отключить выключатель заднего хода от КПП и датчик скорости;
3. Теперь можно приступать к демонтажу КПП. Перед откручиванием фиксирующих болтов, необходимо установить упоры под машину и снять колеса, дабы облегчить доступ к деталям;
4. После подготовительных работ вынимаются шаровые и отворачиваются рулевые наконечники, после чего извлекаются привода из КПП. Для облегчения процесса снятия приводов рекомендуется воспользоваться фомкой и вытягивать плавными нажатиями под блок. Извлеченные привода требуется поместить в целлофан или пленку от возможного прилипания грязи;
5. При завершении процедуру следует слегка поддомкратить двигатель, снять его переднюю опору и раскрутить болты на задней – это необходимо для беспрепятственной установки корзины сцепления;
6. Затем откручиваем все болты на КПП и вытаскиваем устройство на подрамник. Образовавшегося зазора достаточно для замены всех комплектующих;
7. Теперь необходимо открутить корзину и снять «выжимной». Здесь необходимо запомнить положение подшипника, что предотвратит его задевание корзиной в момент дальнейшей установки;
8. После этого прикладываем новую корзину со сцеплением к маховику, монтируем и регулируем диск. Закручивание болтов следует производить по кругу крест-на-крест, дабы равномерно распределять нагрузку на деталь.
9. В завершение установки требуется смазать шлицы вала солидолом и собрать все детали в обратной последовательности. После установки необходимо прокачать и проверить сцепление.

Выполняется проверка нового сцепления путем игры педалью при включенном двигателе на нейтральной передаче. Следует выявить ход сцепления и при необходимости его откалибровать – идеальным вариантом является «взятие» на высоте 30-45 мм от пола автомобиля.

Рабочий цилиндр сцепления имеет особое расположение, и традиционно находится на картере сцепления. Устройство рабочего цилиндра сцепления не имеет принципиальных отличий на различных моделях и марках автомобилей. Именно поэтому весь принцип ремонта или замены рабочего цилиндра сцепления одинаков, как на новых иномарках, так и на древних отечественных автомобилях.

Для того, чтобы стало возможным самостоятельное проведение ремонта или замены рабочего цилиндра сцепления необходимо знать само устройство и технологию его разборки. Данная процедура (разборки) этого механизма достаточно просто, если соблюдать определенные аспекты при попытке внедриться внутрь всего устройства.

Непосредственно в корпусе цилиндра находится несколько очень важных элементов, неисправность которых не может гарантировать успешной работы всей системы сцепления.

Таким образом в корпусе цилиндра располагаются: поршень, толкатель, уплотнительные кольца, пружина и штуцер для выпуска воздуха.

Вообще, тотальная замена рабочего цилиндра сцепления в сборе является уже последней мерой, когда иного выхода из положения нет. Это потому, что уже укомплектованы существующие ремонтные комплекты самыми изнашиваемыми деталями. И тем не менее, в последнее время качество резиновых деталей оставляет желать лучшего.

Первый признак неисправности и нарушения работы сцепления – это провал педали сцепления или ее чересчур мягкий ход. Но все же, это не повод, чтобы сразу же приступить к ремонту гидропривода. Для того, чтобы немного приспустить свои страсти и переживания нужно провести полную прокачку гидропривода сцепления.

Проблемы могут возникнуть тогда, когда во время прокачки гидропривода сцепления в тормозной жидкости обнаруживается воздух. Если такое произошло, то нужно задуматься о том, откуда он мог взяться. Зачастую, если в гидроприводе возникает воздух, то это свидетельствует о нарушениях герметичности в резиновых уплотнителях.

Производить прокачку гидропривода сцепления достаточно просто. К самому винту прокачки на рабочем цилиндре необходимо присоединить шланг. Другой его конец необходимо опустить в емкость с тормозной жидкостью. После этого нужно наполнить бачок главного цилиндра сцепления этой же тормозной жидкостью из емкости.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Далее, необходимо нажать на педаль до прекращения возникновения пузырьков из воздуха. Если же не произойдет прекращение возникновения пузырьков, то нужно начать ремонт самого гидропривода.

До этого момента нужно проверить наличие следов наружного протекания жидкости, которые могут быть на трубопроводе, обоих цилиндрах и в местах соединения.

Главный цилиндр сцепления — устройство, ремонт и замена

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник.

Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

Устройство

Возможные неисправности и их диагностика

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее.

Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали. При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока.

Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно это касается манжетов.

Установка или замена

Снятие или замена рабочего цилиндра сцепления производится в следующем порядке:

1. Отвинчивание пары болтов, крепящих корпус цилиндра к картеру сцепления.
2. Отсоединение толкателя от вилки механизма сцепления.
3. Отсоединение шланга, соединяющего рабочий и главный цилиндр сцепления.
4. Заглушка шланга подходящей по размеру пробкой для устранения вытекания жидкости.

Установка нового или отремонтированного рабочего цилиндра осуществляется в обратном порядке, после чего система прокачивается с целью заполнения ее тормозной жидкостью и удаления воздуха. При сборке на ось толкателя наносится специальная смазка, как правило CASMOLY L9508.

Ремонт главного цилиндра своими руками

Для проведения работ весь узел придется полностью демонтировать, отсоединив предварительно все патрубки и слив жидкость из системы. Также заранее следует приготовить ремкомплект главного цилиндра сцепления, в который включаются все детали, подверженные износу. Несмотря на то, что «состав» главного цилиндра сцепления не отличается сложностью, работы желательно выполнять лицам, имеющим хотя бы минимальный опыт проведения слесарных работ. Если вопрос как снять главный цилиндр сцепления совсем непонятен, лучше отказаться от самостоятельного ремонта, и просто заменить цилиндр на новый.

После демонтажа можно приступать к разборке, которую следует выполнять в чистом и хорошо освещенном месте. Разобрав цилиндр, все его детали тщательно промываются тормозной жидкостью – недопустимо использовать для этих целей растворители или бензин. Все детали из ремкомплекта, которые планируется использовать, также желательно промыть перед установкой. Снятие главного цилиндра сцепления желательно начинать с утра, особенно, если во время эксплуатации автомобиля отмечались серьезные проблемы с гидроприводом – вполне может оказаться, что цилиндр окажется не пригодным для ремонта, и срочно придется приобретать и устанавливать новый. Как заменить цилиндр своими руками можно посмотреть на видео:

Привод сцепления и его виды

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

• механический;
• гидравлический;
• электрогидравлический;
• пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

• трос сцепления;
• педаль сцепления;
• вилка выключения сцепления;
• выжимной подшипник;
• механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

Ремонт цилиндра окончен, что дальше

После того, как поменяли главный цилиндр сцепления или отремонтировали и вновь установили старый, практически всегда требуется прокачать систему сцепления. Это необходимая мера для устранения скопившихся пузырьков воздуха, наличие которых в системе гидропривода не допускается. Во время ремонта воздух неизбежно проникает в систему, и, если он не будет удален, в ближайшее время возникнут проблемы со сцеплением. Вся процедура прокачки не так сложна, и много времени не требует. Если замена проводилась в сервисе, его механики используют тяжелые вакуумные насосы для удаления воздуха из цилиндра, и прокачка системы не требуется.

Для прокачки требуется обеспечить свободный доступ к главному цилиндру, и некоторые модели транспортных средств для этого будет удобнее загнать на яму или поднять на гидравлическом подъемнике. В бачок наливается новая тормозная жидкость, на штуцер одевается прозрачная трубочка, конец которой опущен в емкость с той же рабочей жидкостью. Ритмичной работой педалью сцепления прокачивается гидропривод до тех пор, пока выделение воздуха через штуцер не прекратится полностью. После этого штуцер закручивается, и автомобиль готов к эксплуатации.

Несмотря на кажущуюся «незначительность» этой процедуры, принцип работы главного цилиндра сцепления не позволяет гидроприводу нормально функционировать в присутствии воздуха. Если прокачку не выполнить, даже после замены узла на новый, очень быстро станут проявляться все характерные признаки неисправности главного цилиндра сцепления, сведя на нет все ранее приложенные усилия.

Ремонт рабочего цилиндра сцепления

Ремонт рабочего цилиндра сцепления нужно начинать с его снятия и разборки. Для этого нужны тиски и слесарный инструмент. После снятия нужно поместить рабочий цилиндр в тиски, чтобы было удобнее его разбирать.

Изначально нужно снять защитный колпачок вместе с толкателем. После этого необходимо извлечь поршень и снять стопорное кольцо, которое находится на поршне. С поршня нужно снять уплотнительные кольца и пружину. После этого важно прочистить штуцер выпуска воздуха и все отверстия, которые находятся в цилиндре.

Далее, необходимо убедиться в том, что механических повреждений в зеркале цилиндра и наружной поверхности поршня нет. Если же существуют какие-либо механические повреждения на пружине, нужно ее полностью заменить. Все уплотнительные кольца, резины и защитные колпаки нужно менять на новые. После этого нужно чистой тормозной жидкостью промыть все детали.

Рекомендуем: 7 лучших незамерзающих жидкостей

Для промывки исключаются бензин, масло, «солярка», так как из-за этого может произойти разбухание всех резиновых деталей, которые подлежали промывке. Для самого гидропривода необходимо использовать качественную тормозную жидкость. Сама сборка, а также установка рабочего тормозного цилиндра будет производиться в обратном порядке.

Не должно оставаться никаких лишних деталей после полной сборки цилиндра. Могут быть лишь те, которые не использовались из ремонтного комплекта рабочего цилиндра сцепления. После того, как был произведен полный ремонт главного цилиндра сцепления, или только рабочего необходимо в обязательном порядке провести прокачку гидропривода.

Ремонт или полная замена рабочего цилиндра сцепления – необходимая процедура при определенных сбоях в работе сцепления. При всем этом можно как полностью заменить весь рабочий цилиндр, так и частично заменить лишь те детали, которые подверглись повреждениям.

Если возникают более серьезные проблемы, которые не были указаны в данной статье, тогда сущность всей проблемы не заключается в одном рабочем цилиндре, а может быть повреждение всей механической системы сцепления.

Таким образом, если просмотреть все вышеуказанные рекомендации, то можно отметить, что частичный ремонт или полная замена рабочего тормозного цилиндра являются не сложными процедурами и могут проводится даже в домашних условиях.

Существует один совет, который может продлить жизнь как отдельных элементов – рабочего цилиндра сцепления, так и всей системы сцепления транспортного средства. Достаточно просто следить за своим «железным конем», заботиться о нем, и самое главное – вовремя менять масло на еще более качественное.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как устроен главный цилиндр сцепления?

Система сцепления выполняет функцию кратковременного отключения ДВС от коробки передач. Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на обратный клапан. Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает главный цилиндр сцепления ВАЗ 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

• Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
• Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
• В-третьих, замена цилиндра сцепления производится при вибрации ручки КПП.

Популярные модели и производители

При выборе неоригинального рабочего цилиндра сцепления чаще всего используются изделия следующих производителей:
