Установленные в головке блока цилиндров узлы газораспределительного механизма нуждаются в обильной смазке: распредвал вращается непосредственно в расточках постелей, являющихся подшипниками скольжения. У современных моторов нижние постели распредвала являются одним целым с ГБЦ. Однако внутреннее пространство головки блока не герметично: масло просачивается вниз по направляющим втулкам клапанов, и особенно впускных, так как во впускном коллекторе, в первую очередь на холостых оборотах и при сбросе газа, присутствует разрежение, буквально «всасывающее» масло из головки.

Изначально никаких мер по противодействию попаданию масла по стеблям клапанов в двигатель конструкторы не предпринимали. Дело было не в маловажности ограничения расхода масла, а в невозможности создать эффективные и надежные уплотнения. Сальник клапана, который готовили из резины, под действием высоких температур быстро дубел бы и растрескивался. К тому же само это уплотнение должно не полностью отсекать масло, а только ограничивать его проникновение: несмотря на применение антифрикционных материалов для направляющих втулок клапанов, смазка им в небольшом количестве все же необходима.

Поэтому долгое время вместо современных маслосъемных колпачков применялись маслоотражатели различной конструкции (их можно было увидеть в моторах «Запорожцев» — материалов, способных длительно работать в двигателе воздушного охлаждения, не было на тот момент). Создание синтетических фторкаучуков (FPM, витон и так далее) позволило разработать маслосъемные колпачки с ресурсом выше сотни тысяч километров даже при работе в жестких условиях.

Содержание

Симптомы износа маслосъемных колпачков
Замена клапанных сальников
Видео: Замена маслосъёмных колпачков без снятия головки гбц
Не маслосъёмный не колпачок. Как устроен сальник клапана и как понять, что его надо менять
МСК, сальник, колпачок
Всё не так и всё не то
Требуется помощь!
📸 Видео

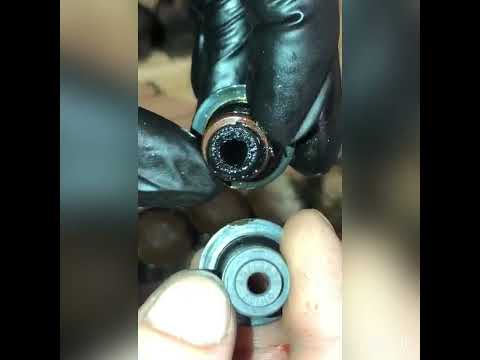

Видео:Установка сальника клапанов, очень дельный советСкачать

Симптомы износа маслосъемных колпачков

Износ маслосъемных колпачков выдает себя в первую очередь при резких перегазовках: когда дроссель резко закрывается на высоких оборотах, во впускном коллекторе создается высокое разрежение. При этом малейшие проблемы с уплотнениями сразу выдают себя: масло, затягиваемое во впускной коллектор, при сгорании дает голубоватый дым. Причем в отличие от аналогичного дымления, происходящего из-за износа поршневых колец, при попадании масла в камеры сгорания по стеблям клапанов максимальное количество дыма образуется на холостом ходу и на перегазовках, а при наборе оборотов снижается до нуля.

Так как проверить сальники клапанов таким образом нельзя (дымление указывает на проникновение масла во впускной коллектор, а не на его причину), учитывайте особенности конкретного двигателя. У моторов, где клапана приводятся в действие через коромысла, присутствует боковая нагрузка на стебель клапана: надавливая на торец, коромысло одновременно прижимает клапан к стенке направляющей втулки. Со временем это приводит к появлению эллипса во втулке. Сальник клапана же рассчитан на строго поступательное движение стебля клапана, и его боковое смещение может скомпенсировать только в небольших пределах. Поэтому при каждом ходе клапана кромка маслосъемного колпачка оттягивается, с противоположной стороны возникает щель, через которую проникает масло. Если просто заменить колпачки на новые, в такой ситуации это не даст ощутимой пользы.

По этой причине конструкторы автомобильных двигателей стремятся по возможности применять прямой привод клапана, когда распредвал давит на толкатель, берущий на себя боковую нагрузку и сообщающий клапану только поступательное движение. Простейший пример – это моторы переднеприводных ВАЗов, начиная с «восьмерки»: здесь толкатели установлены в расточках головки блока, а за счет сравнительно большого диаметра они способны выдерживать большие пробеги без заметного износа. И ресурс направляющих втулок клапанов на таких моторах выше, чем у моторов с коромыслами.

Тем не менее, при замене маслосъемных колпачков нужно проверять поперечный люфт стебля клапана в двух противоположных направлениях: разница в люфтах определенно укажет на яйцеобразный износ направляющей втулки. В этом случае необходимо будет менять и направляющие, а не ограничиваться только заменой колпачков.

Видео:Chevrolet Lanos двс 1.5 A15SMS замена сальников клапанов.Скачать

Замена клапанных сальников

Рассмотрим для примера «старый добрый» ВАЗовский восьмиклапанный мотор, со времен появления 2108 не претерпевший кардинальных изменений по сей день. Маслосъемные колпачки, применяемые в этом моторе, имеют наиболее распространенную сейчас конструкцию. Поэтому рекомендации, относящиеся к их замене, пригодятся и для прочих моторов.

Маслосъемные колпачки установлены на направляющих внутри пружин, поэтому их замена невозможна без рассухаривания клапанов. Лишившись преднатяга пружин, удерживающего их в закрытом положении, клапана упадут внутрь двигателя. Так как заменить сальники клапанов, не снимая головки блока цилиндров, гораздо быстрее (не нужен демонтаж привода ГРМ и слив антифриза, не потребуется замена прокладки ГБЦ), то стоит прибегнуть к хитрости, позволяющей удержать клапана в направляющих.

Читайте также: Автоматический клапан типа захлопка ду 100

Можно выставить поршень в мертвую точку и завести в свечное отверстие плоскую отвертку или другой стержень, который встанет враспор под тарелкой клапана. На восьмиклапанных моторах, где свечные отверстия вынесены вбок, это удобно. На шестнадцатиклапанных же моторах глубокие вертикальные колодцы свечей потребуют применения длинного крючка. Используйте прочный воздушный шарик или напальчник: аккуратно заправив его в камеру сгорания, надуваем компрессором и пережимаем, чтобы не дать воздуху стравливаться. Под давлением воздуха резиновая оболочка растянется аккуратно по поверхности камеры сгорания, прижав одновременно все клапана.

Для доступа к маслосъемным колпачкам сначала снимаем клапанную крышку и распредвал. Поэтому первым делом сбрасываем ремень ГРМ со шкива распредвала, чтобы исключить случайное попадание масла на него. Сняв кожух ремня ГРМ, ослабляем натяжной ролик ремня и стаскиваем ослабленный ремень со шкива. Распредвал предварительно устанавливается по метке.

Далее демонтируются мешающие детали (например, кронштейн троса газа на инжекторных моторах), и снимается клапанная крышка, удерживаемая по краям двумя фасонными гайками. На карбюраторных моторах снимается трамблер.

Далее выворачиваем болт, крепящий шкив распредвала, и аккуратно снимаем шкив с шейки, направив вал шпонкой вверх, чтобы не потерять при разборке. После этого начинаем разборку постелей распредвала. В общей сложности их удерживают 10 гаек. Отвернув гайки, постели можно поднять вверх по шпилькам. После этого извлечению распредвала ничего не мешает.

Сняв распредвал, можно щипцами или узкогубцами вытащить стаканы толкателей клапанов из головки. Вынутые стаканы вместе с регулировочными шайбами выкладываются на верстак в том же порядке, в каком они и стояли на двигателе, чтобы после обратной сборки не пришлось заново регулировать зазоры клапанов.

Ещё кое-что полезное для Вас:

Для рассухаривания клапанов используйте специальное приспособление. Оно состоит из продольной рейки, крепящейся к шпилькам крепления постелей, и перемещающегося по ней рычага с нажимной тарелкой на нем, либо имеет зацеп для установки только на одну шпильку. Выставляя рычаг приспособления напротив нужного клапана, накладываем нажимную тарелку на тарелку клапана и нажимаем, чтобы сжать пружину. При этом тарелка клапана освободит сухари, удерживающие ее под действием преднатяга пружин. Сняв сухари пинцетом или узкогубцами, отпускаем рычаг приспособления и вытаскиваем тарелку клапана и его пружины.

Маслосъемный колпачок имеет небольшой буртик для их извлечения. Здесь желательно применять специальное приспособление, позволяющее подцепить маслосъемный колпачок и выдернуть его строго по направлению стержня клапана. Можно использовать и узкогубцы, но нужно учитывать, что маслосъемные колпачки установлены на тонкостенной части направляющей втулки, а металлокерамика хрупка, поэтому без должной аккуратности ее можно повредить.

После извлечения старого маслосъемного колпачка можно устанавливать новый, окунув его в моторное масло, осторожно надевая на стебель клапана и спуская пальцами до упора на направляющую. Окончательно осадить колпачок на посадочном месте можно с помощью трубчатого ключа или длинной головки на 13 – резиновая часть колпачка проходит ей вовнутрь, а края шестигранника нажимают только на металлическую обойму. Колпачок осаживается легким ударом, излишнее применение силы при этом не нужно, так как есть риск деформировать колпачок.

Видео: Замена маслосъёмных колпачков без снятия головки гбц

После его установки на место возвращаются пружины и тарелка клапана. Уложив их на центрующие выступы нижней тарелки клапана, сверху ставим тарелку клапана и прожимаем ее вниз, пока пазы для установки сухариков на стебле клапана полностью не откроются. После этого устанавливаем сухари и отпускаем приспособление, позволяя пружинам расправиться и зажать сухари на клапане тарелкой.

Первыми меняются колпачки на первом и четвертом цилиндре – выставляя при разборке привода ГРМ шкивы по меткам, мы подняли поршни этих цилиндров в верхнюю метрвую точку. Перед заменой колпачков во втором и третьем цилиндре нам потребуется провернуть коленвал на 180 градусов, если мы для фиксации клапанов используем стержень. Метод с воздушным шариком удобнее, когда поршни стоят в нижней мертвой точке.

Заменив колпачки, устанавливаем на место толкатели, предварительно смазав моторным маслом. Затем устанавливаем распредвал и накладываем на него сверху постели, протягивая их гайки в строго определенном порядке. Левая постель (установленная на четырех шпильках) протягивается крест-накрест, правая, поставленная на шесть шпилек, сначала протягивается по центру, а затем крест-накрест по краям. Теперь закрываем клапанную крышку и собираем на место привод ГРМ: одеваем и затягиваем на распредвале шкив, выставляем его по метке, надеваем на шкив ремень и натягиваем его роликом.

Видео:Расход масла? Дым из выхлопной? Простой способ. Замена сальников клапанов маслосъемных колпачковСкачать

Не маслосъёмный не колпачок. Как устроен сальник клапана и как понять, что его надо менять

Часто приходится слышать фразу о том, что, мол, «жрёт масло – надо менять маслосъёмные колпачки». Если человек не видел, как выглядит этот самый колпачок, у него в голове могут складываться разные картинки. Что это за колпачок, на что он надет, что он закрывает, почему он виноват в том, что мотор ест масло? Сложно ли его заменить? И виноват ли именно он? Сегодня попробуем разобраться во всех этих вопросах. Кое-что тут покажется очень простым, а кое-что – сложнее, чем кажется.

Читайте также: Как заменить отсечной клапан

МСК, сальник, колпачок

Итак, с самого начала: что такое маслосъёмный колпачок? Этот колпачок, который правильно называть маслоотражательным, а не маслосъёмным, всего лишь сальник клапана. Если совсем правильно, то «уплотнительный элемент газораспределительного механизма двигателя внутреннего сгорания с верхним расположением клапанов; резиновый колпачок, устанавливаемый на направляющей втулке и стержне клапана для попадания моторного масла в камеру сгорания». В общем-то, из этого определения понятна и задача колпачка: не давать маслу попадать по штоку клапана в камеру сгорания.

Если для простоты пренебречь всякими рокерами, толкателями, гидрокомпенсаторами и некоторыми другими деталями головки блока, то можно сказать, что одним своим концом клапан упирается в кулачки распредвала. Другим (тем, который заканчивается тарелкой), он уходит в камеру сгорания. Вот тот конец, который находится во взаимодействии с распредвалом, постоянно пребывает в моторном масле. И задача колпачка – не дать этому маслу протечь ниже, на тарелку клапана. Вот это и есть то самое простое, что я обещал в самом начале. Теперь перейдём к более сложной части.

Маслоотражательный колпачок работает в очень тяжёлых условиях. Во-первых, из-за очень высокой температуры. Во-вторых, стержень клапана – тот ещё непоседа. За одну только минуту работы двигателя он может пробежать вверх-вниз больше тысячи раз. Конечно, работать в таких условиях трудно. Трение, температура и моторное масло способны убить кого угодно, и колпачок – не исключение. Наверняка слышали что-то типа «задубели колпачки». Действительно, находясь в такой агрессивной среде, колпачки теряют свои свойства, в первую очередь – эластичность. «Задубевшие» колпачки не могут плотно прилегать к штоку клапана, а значит, не могут и выполнять свою функцию.

Надо сказать, что сейчас колпачки работают намного дольше, чем раньше. Владельцы классических Жигулей были обречены менять эти копеечные (но в своё время дефицитные) детальки часто. Причина – в материале колпачков. Автолюбители старой школы наверняка помнят продукцию Курского завода резинотехнических изделий (ныне ОАО «Курскрезинотехника»), который выпускал колпачки для ВАЗа. Те колпачки делали из акрилатной резиновой смеси 51-1537А-2. Термостойкость этой смеси – до 150 градусов, а температура, до которой может разогреться работающий колпачок, – 180 градусов. Понятно, что такие колпачки не могли служить долго.

Интересно, что на моторах ранних ВАЗ-2108 колпачки служили дольше, чем на «классике». Дело в том, что у нас не было колпачков, которые подошли бы «зубильному» мотору, поэтому сначала там стояли немецкие изделия «Goetze» и «Elring», а потом, в начале девяностых, появились и отечественные колпачки, которые смогли бы работать в этих моторах. И делали их не из смеси 51-1537А-2, а из нового на тот момент состава ИРП-1287 на основе фторкаучука СКФ-26 (их выпускали на НПК «Резерв» в Самаре). Отечественные колпачки стали лучше, но при этом всё равно могли «сползать» с направляющей втулки клапана, после чего мотор начинал жрать масло литрами.

Кстати, а почему колпачок может сползти со втулки? Теоретически некоторые колпачки могут это сделать легко, а некоторые не могут при всём желании. Причина – в различном варианте конструкции.

Основные детали тут более-менее одинаковые. Колпачок – это втулка переменного диаметра. Нижняя часть шире – она должна плотно сесть на направляющую клапана. Верхняя часть колпачка более узкая, он должна плотно обхватывать стержень клапана. Для этого снаружи колпачка в этой более узкой части обычно стоит кольцо из спиральной пружинки, которое обеспечивает более плотное прилегание резины колпачка к стержню клапана. В нижней части, той, которая охватывает втулку клапана, тоже есть металлический элемент – стальное кольцо, благодаря которому колпачок должен быть зафиксирован на направляющей втулке очень надёжно.

Отличия манжетного и фланцевого колпачков заключаются как раз в этой нижней части колпачка. Если манжетный просто надевается на втулку клапана, то у фланцевого стальное кольцо внизу расширяется и заканчивается как раз фланцем. При установке такого колпачка в этот фланец упирается пружина клапана, и таким образом фланцевый колпачок сидит на своём месте надёжнее, чем манжетный. Манжетный всё-таки может слететь, а вот фланцевому этого не даст сделать пружина клапана.

Читайте также: Тромбоз искусственного клапана мкб

Впрочем, манжетные колпачки сейчас тоже очень надёжные, и какой-то проблемы с их массовым бегством со своего места на втулке клапана не существует. Зато другие проблемы на машинах с пробегом встречаются регулярно.

Всё не так и всё не то

Что может пойти не так, я уже говорил: из-за старения колпачок не может обеспечить качественный отвод масла со стержня клапана, и оно начинает просачиваться внутрь камеры сгорания. В этом случае последствия разнообразны, но все как один неприятны: на тарелке клапана образуется нагар, может упасть компрессия, станет хуже динамика, из трубы повалит дым. Ну а главное – это расход масла. Собственно, про колпачки только из-за масла обычно и вспоминают. И то только потому, что поменять их считается проще, чем залезать в цилиндро-поршневую группу и заниматься кольцами или гильзами. Часто так и бывает, и замена колпачков может решить проблему «масложора».

Главное – понять, стоит ли с ними связываться. Есть довольно простые способы узнать, в них причина или нет.

Самый эффективный метод – это попробовать на прогретом моторе резко надавить на газ. Важно соблюсти два условия: дать сначала мотору поработать на холостых оборотах хотя бы пять минут и нажать на педаль резко. Смысл в том, что на холостых оборотах скапливается протекающее масло, а при резком нажатии оно вместе с большим количеством смеси сгорает и вылетает в трубу. Так что кто-то газует, а кто-то смотрит на выхлоп. Вылетел клуб синего – это колпачки. При этом после этого клуба дымность может быть в норме.

Чтобы ещё раз всё проверить, можно попытаться тормозить двигателем. Повалит дым – это тоже колпачки. Дым во время перегазовки – тоже признак смерти колпачков.

С одной стороны, эти способы достаточно надёжны. С другой, есть некоторые тонкости, которые такую простенькую диагностику делают бессмысленной. Тонкости заключаются в том, что похожее попадание масла в камеру сгорания может быть и по другой причине. Например, из-за износа стержня клапана. Он постепенно становится тоньше, и в запущенных случаях даже самый новый колпачок ситуацию не спасёт. А может быть изношена и втулка клапана. Встречается редко, но бывает. Колпачок ведь способен работать только при продольном перемещении клапана, как это и было задумано конструкторами. Его осевое перемещение вследствие износа стержня или направляющей колпачок компенсировать не может, и масло всё равно попадёт внутрь цилиндра. И еще могут быть проблемы с вентиляцией картерных газов, которые дают схожие симптомы.

Мерить компрессию для поиска больных колпачков бесполезно. Если она упала, причина, скорее, будет в компрессионных кольцах.

Получается, что единственно стопроцентно достоверный метод диагностики маслоотражательных колпачков – это обязательная разборка головки блока цилиндров. А всё, описанное выше, лишь должно побудить заняться этим не самым увлекательным делом.

Требуется помощь!

Были времена, когда эти колпачки на «копейках» меняли в гаражах под пиво с воблой. Там это можно было. Гипотетически так же их можно заменить и на современной машине. Но сложностей, конечно, будет больше (хотя бы в силу более компактной компоновки и более строгих требований при сборке), так что не думаю, что кто-то захочет возиться с этим самостоятельно. Кто хочет – тот всё это не читает, а давно уже снимает клапанную крышку и разглядывает распредвал. А если кто-то всё-таки подумал, что такую ерунду он сделает и своими руками, могу напомнить следующее.

Ставить на клапаны с убитыми стержнями новые колпачки бессмысленно – масло всё равно будет уходить литрами. Ещё оно будет уходить, если перепутать колпачки и поставить на выпускные клапаны колпачки с впускных, а на впускные – с выпуска. Клапаны отличаются, их колпачки – тоже. Малейшее неплотное прилегание – и здравствуй, «масложор». Может, даже больше, чем был.

По-хорошему, для этой работы лучше полностью снять ГБЦ. Заодно можно оценить состояние ЦПГ (может, причина совсем не в колпачках), проверить головку блока (например, опрессовкой), оценить состояние привалочных плоскостей (головку может и повести) и самих клапанов. Конечно, в ряде случаев поможет и совсем уж кустарная замена, но разбирать мотор дважды из-за собственной лени или тяги к экономии – это очень обидно. И ещё очень важно не экономить на самих колпачках: «палёный» колпачок из плохой резины проживёт очень мало, так что экономия себя не оправдает.
