Коммутаторы с общей шиной (2 видео)

В коммутаторах с общей шиной процессоры портов связывают высокоскоростной шиной, используемой в режиме разделения времени.

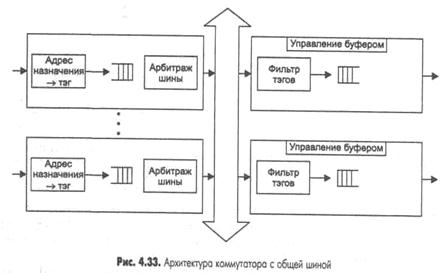

Пример такой архитектуры приведен на рис. 4.33. Чтобы шина не блокировала работу коммутатора, ее производительность должна равняться по крайней мере сумме производительности всех портов коммутатора. Для модульных коммутаторов некоторые сочетания модулей с низкоскоростными портами могут приводить к неблокирующей работе, а установка модулей с высокоскоростными портами, может приводить к тому, что блокирующим элементом станет, например, общая шина.

Кадр должен передаваться по шине небольшими частями, по несколько байт, чтобы передача кадров между несколькими портами происходила в псевдопараллельном режиме, не внося задержек в передачу кадра в целом. Размер такой ячейки данных определяется производителем коммутатора. Некоторые производители, например LANNET или Centillion, выбрали в качестве порции данных, переносимых за одну операцию по шине, ячейку ATM с ее полем данных в 48 байт. Такой подход облегчает трансляцию протоколов локальных сетей в протокол ATM, если коммутатор поддерживает эти технологии.

Входной блок процессора помещает в ячейку, переносимую по шине, тэг, в котором указывает номер порта назначения. Каждый выходной блок процессора порта содержит фильтр тэгов, который выбирает тэги, предназначенные данному порту.

Шина, так же как и коммутационная матрица, не может осуществлять промежуточную буферизацию, но так как данные кадра разбиваются на небольшие ячейки, то задержек с начальным ожиданием доступности выходного порта в такой схеме нет — здесь работает принцип коммутации пакетов, а не каналов.

Коммутаторы с разделяемой памятью

Третья базовая архитектура взаимодействия портов — двухвходовая разделяемая память. Пример такой архитектуры приведен на рис. 4.34.

Входные блоки процессоров портов соединяются с переключаемым входом разделяемой памяти, а выходные блоки этих же процессоров соединяются с переключаемым выходом этой памяти. Переключением входа и выхода разделяемой памяти управляет менеджер очередей выходных портов. В разделяемой памяти менеджер организует несколько очередей данных, по одной для каждого выходного порта, Входные блоки процессоров передают менеджеру портов запросы на запись данных в очередь того порта, который соответствует адресу назначения пакета. Менеджер по очереди подключает вход памяти к одному из входных блоков процессоров, и тот переписывает часть данных кадра в очередь определенного выходного порта. По мере заполнения очередей менеджер производит также поочередное подключение выхода разделяемой памяти к выходным блокам процессоров портов, и данные из очереди переписываются в выходной буфер процессора.

Память должна быть достаточно быстродействующей для поддержания скорости переписи данных между N портами коммутатора. Применение общей буферной памяти, гибко распределяемой менеджером между отдельными портами, снижает требования к размеру буферной памяти процессора порта.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Содержание

Коммутаторы с общей шиной
Коммутаторы на основе коммутационной матрицы
Коммутаторы с общей шиной
Коммутаторы с разделяемой памятью
Комбинированные коммутаторы
Модульные и стековые коммутаторы
Коммутаторы с общей шиной
Рис. 6 Виртуальные сети
💥 Видео

Видео:Коммутаторы Ethernet | Курс "Компьютерные сети"Скачать

Коммутаторы с общей шиной

После того, как технология коммутации привлекла общее внимание и получила высокие оценки специалистов, многие компании занялись реализацией этой технологии в своих устройствах, применяя для этого различные технические решения. Многие коммутаторы первого поколения были похожи на маршрутизаторы, то есть основывались на центральном процессоре общего назначения, связанном с интерфейсными портами по внутренней скоростной шине (рисунок 4.1). Однако, это были скорее пробные устройства, предназначенные для освоения самой компании технологии коммутации, а не для завоевания рынка.

Рис. 4.1. Коммутатор на процессоре общего назначения

Основным недостатком таких коммутаторов была их низкая скорость. Универсальный процессор никак не мог справиться с большим объемом специализированных операций по пересылке кадров между интерфейсными модулями.

Для ускорения операций коммутации нужны были специализированные процессоры со специализированными средствами обмена данными, как в первом коммутаторе Kalpana, и они вскоре появились. Теперь коммутаторы используют заказные специализированные БИС, которые оптимизированы для выполнения основных операций коммутации. Часто в одном коммутаторе используется несколько специализированных БИС, каждая из которых выполняет функционально законченную часть операций.

В настоящее время коммутаторы используют в качестве базовой одну из трех схем взаимодействия своих блоков или модулей:

Часто эти три способа взаимодействия комбинируются в одном коммутаторе.

Коммутаторы на основе коммутационной матрицы

Коммутационная матрица — основной и самый быстрый способ взаимодействия процессоров портов, именно он был реализован в первом промышленном коммутаторе локальных сетей. Однако, реализация матрицы возможна только для определенного числа портов, причем сложность схемы возрастает пропорционально квадрату количества портов коммутатора (рисунок 4.2).

Рис. 4.2. Коммутационная матрица

Более детальное представление одного из возможных вариантов реализации коммутационной матрицы для 8 портов дано на рисунке 4.3. Входные блоки процессоров портов на основании просмотра адресной таблицы коммутатора определяют по адресу назначения номер выходного порта. Эту информацию они добавляют к байтам исходного кадра в виде специального ярлыка — тэга (tag). Для данного примера тэг представляет просто 3-х разрядное двоичное число, соответствующее номеру выходного порта.

Рис. 4.3. Реализация коммутационной матрицы 4х4 с помощью двоичных переключателей

Матрица состоит из трех уровней двоичных переключателей, которые соединяют свой вход с одним из двух выходов в зависимости от значения бита тэга. Переключатели первого уровня управляются первым битом тэга, второго — вторым, а третьего — третьим.

Матрица может быть реализована и по-другому, на основании комбинационных схем другого типа, но ее особенностью все равно остается технология коммутации физических каналов. Известным недостатком этой технологии является отсутствие буферизации данных внутри коммутационной матрицы — если составной канал невозможно построить из-за занятости выходного порта или промежуточного коммутационного элемента, то данные должны накапливаться в их источнике, в данном случае — во входном блоке порта, принявшего кадр.

Коммутаторы с общей шиной

Коммутаторы с общей шиной используют для связи процессоров портов высокоскоростную шину, используемую в режиме разделения времени. Эта архитектура похожа на изображенную на рисунке 4.1 архитектуру коммутаторов на основе универсального процессора, но отличается тем, что шина здесь пассивна, а активную роль выполняют специализированные процессоры портов.

Пример такой архитектуры приведен на рисунке 4.4. Для того, чтобы шина не была узким местом коммутатора, ее производительность должна быть по крайней мере в N/2 раз выше скорости поступления данных во входные блоки процессоров портов. Кроме этого, кадр должен передаваться по шине небольшими частями, по несколько байт, чтобы передача кадров между несколькими портами происходила в псевдопараллельном режиме, не внося задержек в передачу кадра в целом. Размер такой ячейки данных определяется производителем коммутатора. Некоторые производители, например, LANNET (сейчас подразделение компании Madge Networks), выбрали в качестве порции данных, переносимых за одну операцию по шине, ячейку АТМ с ее полем данных в 48 байт. Такой подход облегчает трансляцию протоколов локальных сетей в протокол АТМ, если коммутатор поддерживает эти технологии.

Рис. 4.4. Архитектура общей шины

Коммутаторы с разделяемой памятью

Третья базовая архитектура взаимодействия портов — двухвходовая разделяемая память. Пример такой архитектуры приведен на рисунке 4.5.

Рис. 4.5. Архитектура разделяемой памяти

Входные блоки процессоров портов соединяются с переключаемым входом разделяемой памяти, а выходные блоки этих же процессоров соединяются с переключаемым выходом этой памяти. Переключением входа и выхода разделяемой памяти управляет менеджер очередей выходных портов. В разделяемой памяти менеджер организует несколько очередей данных, по одной для каждого выходного порта. Входные блоки процессоров передают менеджеру портов запросы на запись данных в очередь того порта, который соответствует адресу назначения пакета. Менеджер по очереди подключает вход памяти к одному из входных блоков процессоров и тот переписывает часть данных кадра в очередь определенного выходного порта. По мере заполнения очередей менеджер производит также поочередное подключение выхода разделяемой памяти к выходным блокам процессоров портов, и данные из очереди переписываются в выходной буфер процессора.

Комбинированные коммутаторы

У каждой из описанных архитектур есть свои преимущества и недостатки, поэтому часто в сложных коммутаторах эти архитектуры применяются в комбинации друг с другом. Пример такого комбинирования приведен на рисунке 4.6.

Коммутатор состоит из модулей с фиксированным количеством портов (2 — 8), выполненных на основе специализированной БИС (ASIC), реализующей архитектуру коммутационной матрицы. Если порты, между которыми нужно передать кадр данных, принадлежат одному модулю, то передача кадра осуществляется процессорами модуля на основе имеющейся в модуле коммутационной матрицы. Если же порты принадлежат разным модулям, то процессоры общаются по общей шине. При такой архитектуре передача кадров внутри модуля будет происходить чаще всего быстрее, чем при межмодульной передаче, так как коммутационная матрица — наиболее быстрый, хотя и наименее масштабируемый способ взаимодействия портов. Скорость внутренней шины коммутаторов может достигать нескольких Гб/c, а у наиболее мощных моделей — до 10 — 14 Гб/с.

Рис. 4.6. Комбинирование архитектур коммутационной матрицы и общей шины

Можно представить и другие способы комбинировании архитектур, например, использование для взаимодействия модулей разделяемой памяти.

Модульные и стековые коммутаторы

В конструктивном отношении коммутаторы делятся на:

Первый тип коммутаторов обычно предназначен для организации небольших рабочих групп.

Модульные коммутаторы на основе шасси чаще всего предназначены для применения на магистрали сети. Поэтому они выполняются на основе какой-либо комбинированной схемы, в которой взаимодействие модулей организуется по быстродействующей шине или же на основе быстрой разделяемой памяти большого объема. Модули такого коммутатора выполняются на основе технологии «hot swap», то есть допускают замену на ходу, без выключения коммутатора, так как центральное коммуникационное устройство сети не должно иметь перерывов в работе. Шасси обычно снабжается резервированными источниками питания и резервированными вентиляторами, в тех же целях. В целом такие коммутаторы напоминают маршрутизаторы высшего класса или корпоративные многофункциональные концентраторы, поэтому иногда они включают помимо модулей коммутации и модули повторителей или маршрутизатров.

С технической точки зрения определенный интерес представляют стековые коммутаторы. Эти устройства представляют собой коммутаторы, которые могут работать автономно, так как выполнены в отдельном корпусе, но имеют специальные интерфейсы, которые позволяют их объединять в общую систему, которая работает как единый коммутатор. Говорят, что в этом случае отдельные коммутаторы образуют стек.

Обычно такой специальный интерфейс представляет собой высокоскоростную шину, которая позволяет объединить отдельные корпуса подобно модулям в коммутаторе на основе шасси. Так как расстояния между корпусами больше, чем между модулями на шасси, скорость обмена по шине обычно ниже, чем у модульных коммутаторов: 200 — 400 Мб/c. Не очень высокие скорости обмена между коммутаторами стека обусловлены также тем, что стековые коммутаторы обычно занимают промежуточное положение между коммутаторами с фиксированным количеством портов и коммутаторами на основе шасси. Стековые коммутаторы применяются для создания сетей рабочих групп и отделов, поэтому сверхвысокие скорости шин обмена им не очень нужны и не соответствуют их ценовому диапазону.

Структура стека коммутаторов, соединяемых по скоростным специальным портам, показана на рисунке 4.7.

Рис. 4.7. Стек коммутаторов, объединяемых по высокоскоростным каналам

Компания Cisco предложила другой подход к организации стека. Ее коммутатор Catalyst 3000 (ранее называвшийся EtherSwitch Pro Stack) также имеет специальный скоростной интерфейс 280 Мб/с для организации стека, но с его помощью коммутаторы соединяются не друг с другом, а с отдельным устройством, содержащим коммутационную матрицу 8(8, организующую более высокопроизводительный обмен между любыми парами коммутаторов.

Видео:Тема 11. Архитектура и исполнение коммутаторов.Скачать

Коммутаторы с общей шиной

Коммутаторы с общей шиной используют для связи процессоров портов высокоскоростную шину в режиме разделения времени. Шина здесь является пассивным элементом, а активную роль выполняют процессоры портов.

Пример такой архитектуры приведен на рисунке 5. Для того, чтобы шина не была узким местом коммутатора, ее производительность должна быть по крайней мере в N/2 (где N число портов) раз выше скорости поступления данных во входные блоки процессоров портов. Кроме этого, кадр должен передаваться по шине небольшими частями, по несколько байт, чтобы не вносить задержек в передачу кадра в целом. Размер такой ячейки данных определяется производителем коммутатора.

Рис. 5. Архитектура общей шины

У каждой из описанных архитектур есть свои преимущества и недостатки, поэтому часто в сложных коммутаторах эти архитектуры применяются в комбинации друг с другом.

2.4 Интеллектуальные коммутаторы

Кроме своего основного назначения – повышения пропускной способности связей – коммутатор позволяет строить изолированные на логическом уровне сегменты сети, потоки информации которых не пересекаются, а также контролировать эти потоки и управлять ими. Этими функциями наделен так называемый интеллектуальный коммутатор.

Организация логически изолированных сетевых сегментов получила название технологии виртуальных локальных сетей (Virtual LAN, VLAN).

Виртуальной сетью называется группа компьютеров сети, образующих сегмент, трафик которого полностью изолирован от компьютеров других сегментов сети. В то же время внутри виртуальной сети кадры передаются по технологии коммутации, то есть на тот порт, который связан с адресом назначения кадра.

Технология виртуальных сетей позволяет гибко реконфигурировать сеть (менять ее топологию) програмным путем, не прибегая к физической реконструкции сети.

Виртуальные сети могут пересекаться, если один или несколько компьютеров входят в состав более чем одной виртуальной сети.

На рис. 6 сервер электронной почты входит в состав 3 и 4 виртуальных сетей. Это значит, что его кадры передаются коммутаторами всем компьютерам, входящим в эти сети. Если же какой-то компьютер входит в состав только виртуальной сети 3, то его

кадры до сети 4 доходить не будут, но он может взаимодействовать с компьютерами сети 4 через общий почтовый сервер.

Видео:Ethernet. Коммутаторы, маршрутизаторы и IPСкачать

Рис. 6 Виртуальные сети

Технология виртуальных сетей отражена в стандарте IEEE 802.1Q, который определяет базовые правила построения виртуальных локальных сетей, не зависящие от протокола канального уровня, который поддерживает коммутатор.

При создании виртуальных сетей на основе одного коммутатора обычно используется механизм группирования в сети портов коммутатора (рис. 7). При этом каждый порт приписывается той или иной виртуальной сети. Кадр, пришедший от порта, принадлежащего, например, виртуальной сети 1, никогда не будет передан порту, который не принадлежит этой виртуальной сети. Порт можно приписать нескольким виртуальным сетям, хотя на практике так делают редко – пропадает эффект полной изоляции сетей.

Группировка портов для одного коммутатора – наиболее логичный способ образования VLAN, так как виртуальных сетей, построенных на основе одного коммутатора, не может быть больше, чем портов. Если к одному порту подключен сегмент, построенный на основе концентратора, то узлы такого сегмента не имеет смысла включать в разные виртуальные сети – все равно трафик этих узлов будет общим.

Создание виртуальных сетей на основе группирования портов не требует от администратора большого объема ручной работы – достаточно каждый порт приписать к одной из нескольких заранее поименованных виртуальных сетей. Обычно такая операция выполняется с помощью специальной программы , прилагаемой к коммутатору. Выполнение этой процедуры предусмотрено в данной лабораторной работе.

Рис. 7 Группирование портов коммутатора

2.5 Общее описание коммутатора FNSW-16/2400S PLANET

Коммутатор FNSW-16/2400S PLANET относится к классу интеллектуальных коммутаторов. В локальной сети лаборатории кафедры Сетей связи он выполняет функцию коммутатора доступа локального сегмента, включающего 10 компьютеров. Используя технологию VLAN, путем групперовки портов этого коммутатора указанный сегмент можно разбить на более мелкие сетевые сегменты, не прибегая к физическому разделению сети. Это очень удобно для случая, когда необходимо быстро организовать сети для небольших групп пользователей, каждая из которых решает свою самостоятельную задачу. Этим рабочим группам можно организовать доступ к общим информационным ресурсам, включив с сервер, на котором они сосредоточены, в состав каждой группы.

Передняя панель коммутатора

Передняя панель коммутатора FNSW-16/2400S PLANET представлена на рис.8.

Рис. 8 Передняя панель коммутатора FNSW-16/2400S

Рассмотрим назначение портов. В коммутаторе FNSW-16/2400S имеется 16 портов стандарта 100Base-TX ( медный кабель витая пара, сокорость передачи 100 Мбит/с) с разъемами RJ-45 и AUI стандарта 100Base-FX (оптоволоконный кабель) со специальным
