Крепление заднего амортизатора 2101 схема

Задняя подвеска автомобиля зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания.

Балка заднего моста связана с кузовом шарнирно, при помощи реактивных штанг – двух нижних 3 и двух верхних 17 продольных и одной поперечной 22.

Продольные штанги передают толкающие и тормозные усилия от ведущих колес, через балку заднего моста на кузов, поперечная штанга удерживает кузов от боковых смещений.

Реактивные штанги крепятся к кронштейнам кузова и балки заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами.

Шарнир состоит из резиновой втулки 2, установленной в проушине штанги, распорной втулки 1, которая проходит через отверстие резиновой втулки упорной шайбы и болта крепления штанги.

Упругие элементы подвески

Упругие элементы подвески состоят из витых цилиндрических пружин 9, двух основных буферов 6 хода сжатия и дополнительного буфера сжатия 16. Пружины сортируются, под статической нагрузкой 295 кгс, на две группы: А и Б.

Группы маркируются аналогично группам пружин передней подвески, т. е. группа А – желтой полосой, группа Б – зеленой. Установленная на подвеске пружина опирается верхним концом на опорную чашку 10 через резиновую изолирующую прокладку 11, которая размещена в стальной штампованной чашке 12 кузова. Нижний конец пружины опирается в чашку 5 балки заднего моста через изолирующую пластмассовую прокладку 4.

Основные буфера 6 установлены внутри пружин и закреплены грибовидным соском в отверстиях верхних опор 10. Дополнительный буфер 16 установлен на кронштейне, прикрепленном болтами к днищу кузова. В конце хода сжатия основные буфера упираются в тарельчатое донце нижней чашки 5, а дополнительный – в специальную площадку на картере редуктора заднего моста.

Гасящее устройство состоит из двух гидравлических амортизаторов, устройство которых описано ниже.

Снятие и установка подвески

1. Поднимите заднюю часть автомобиля и установите на подставки. Снимите задние колеса.

2. Отсоедините карданный вал от фланца ведущей шестерни главной передачи.

3. Отсоедините шланг гидропривода тормозов от стальной трубки, установленной на мосту, и примите меры, предотвращающие утечку жидкости из системы тормозов.

4. Отсоедините от кузова кронштейн заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса. Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов. Отсоедините верхние концы амортизаторов.

5. Поставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные и поперечную штанги от кронштейнов на кузове, опустите домкрат и снимите мост.

6. Приступите к разборке подвески:

снимите амортизаторы с кронштейнов на балке моста;
отсоедините продольные и поперечную штанги от кронштейнов на балке моста.

1. Установка задней подвески проводится в последовательности, обратной снятию.

2. При этом устанавливайте на подвеске пружины того же класса, что и на передней подвеске. В исключительных случаях, когда на передней подвеске установлены пружины класса А (с желтой маркировкой), а для задней подвески пружин такого класса нет, допускается установка на задней подвеске пружин класса В (с зеленой маркировкой).

3. Чтобы исключить повреждение и чрезмерное затягивание упругих втулок шарниров штанг и амортизаторов:

нагрузите заднюю часть автомобиля так, чтобы расстояние от балки моста до лонжерона кузова, замеренное в 100 мм от кронштейна поперечной штанги, составляло 125 мм;
затяните динамометрическим ключом гайки на болтах крепления продольных и поперечных штанг, а также на пальцах крепления амортизаторов к балке моста и к кузову.

Проверка технического состояния

Перед проверкой все детали тщательно промойте.

Резиновые детали, втулки и защитные покрытия при мойке предохраняйте от действия растворителей.

1. Проверьте упругую характеристику пружин по контрольным точкам, предварительно трехкратно обжав их до соприкосновения витков.

ВНИМАНИЕ: Пружины задней подвески автомобилей ВАЗ-2101 и ВАЗ-21011 классифицируются по длине под нагрузкой 2989 Н (305 кгс): группа А – длина больше 273 мм, группа В – длина меньше 273 мм. Маркируются они также, как и пружины передней подвески.

2. Проверьте, нет ли деформации пружины. Если упругость не соответствует данным рисунка или деформации могут стать причиной нарушения работоспособности пружины, замените ее.

3. Проверьте состояние резиновых опорных прокладок пружин; в случае необходимости, замените их новыми.

Не деформированы ли штанги; если возможно, выпрямите их.
Нет ли трещин на кронштейнах балки заднего моста и кузова; при обнаружении трещин – отремонтируйте кронштейны.
Состояние упругих втулок шарниров штанги; при необходимости, замените их новыми, пользуясь комплектом приспособлений 67.7820.9517.

Видео:ремонт кронштейна крепления заднего амортизатора ВАЗ 2101Скачать

Снятие и замена задних амортизаторов на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Здравствуйте, из данной статьи Вы узнаете, как заменить задние амортизаторы на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. В среднем задние амортизаторы “ходят” 50.000 километров, что немного больше, чем у передних амортизаторов, т.к. на задние нагрузка идет меньше, если Вы, конечно, не возите все время целый багажник тяжелых вещей и редко ездите на машине впятером. Когда задние амортизаторы выходят из строя, автомобиль начинает сильнее раскачивать, а в поворотах излишняя раскачка не безопасна, так как машину может занести. Так же, когда амортизатор не работает, повышается нагрузка на пружины, что влечет за собой быстрое проседания пружин. Амортизаторы меняются парами, чтобы нагрузка распределялась равномерно. Средняя цена нового амортизатора, примерно, 1000 рублей. Чтобы самостоятельно заменить задние амортизаторы Вам будут нужны только два ключа на 19.
Первым делом нужно отвернуть гайку болта, который крепит амортизатор к кронштейну

Следующим действием вынимаем болт и снимаем втулку

Далее отворачиваем верхнюю гайку крепления амортизатора и снимаем его

Установка заднего амортизатора происходит в обратной последовательности. Туже самую операцию проделываем и с другой стороны.

Видео:ВАЗ 2101 - 2107 . Быстрый ремонт пальца заднего амортизатора.Скачать

Замена задних амортизаторов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Автомобильный амортизатор – это очень важная вещь в каждом автомобили, так как если бы не было амортизаторов то автомобиль просто прыгал бы вверх и вниз. Чтобы такого не происходило, были придуманы амортизаторы которые позволяют удерживать автомобиль ровно на земле гася все колебания от которых машина раскачивается.

Примечание!
Для замены амортизаторов задней подвески, вам понадобится всего лишь два гаечных ключа «на 19»!

Вопрос?
Какой фирме по производству задних амортизаторов на классику, вы отдаёте большее предпочтение и почему? (Ответ пишите в комментариях)

Краткое содержание:

Где находятся задние амортизаторы?
Они находятся рядом с колесами, их можно очень легко увидеть заглянув под днище автомобиля. Верхняя часть амортизатора крепится к днищу автомобиля, а нижняя часть крепится к кронштейну. Чтобы вы окончательно разобрались где располагается задний амортизатор, посмотрите ниже фото на котором указано нижнее крепление амортизатора к кронштейну.

Когда нужно менять задние амортизаторы?

• Их необходимо менять при появлении на них течи масла, в связи с которой они будут замаслены.
• А так же необходима их замена в том случае, если они уже перестали выполнять свою главную работу «Гашение колебаний при движении автомобиля».

Примечание!>
Больше информации о том когда задние амортизаторы будут подлежать замене, читайте в статье под названием: «Проверка амортизаторов на работоспособность»!

Видео:ремонт крепления заднего амортизатора ваз классикаСкачать

Как заменить задние амортизаторы на ВАЗ 2101-ВАЗ 2107?

Примечание!
С правой и с левой стороны задние амортизаторы заменяются аналогично, поэтому весь ход работы по замене будет показан лишь на одном амортизаторе!

Снятие:
1) Перед тем как начать работу, обязательно прочтите рубрику «Важно!» в самом низу статьи, возможно это вам пригодится.

2) После прочтения переходим к замене. Сперва загоните автомобиль на смотровую яму или же поднимите его с помощью подъемника.

Примечание!
Если вы будете выполнять работу на подъемнике, тогда под балку заднего моста рекомендуется установить какую либо опору, и после чего чуть опустить автомобиль чтобы он держался на ней. А делается это всё для того, чтобы задняя подвеска была чуть нагружена а иначе снять амортизатор будет очень проблематично!

3) Далее удерживая одним ключом болт, вторым отверните гайку которая крепит болт нижнего шарнира.

4) После чего чуть извлеките болт из шарнира и тем самым снимите с него распорную втулку которая указана стрелкой.

5) Следом взявшись рукой за нижнюю часть амортизатора чуть отодвиньте его от кронштейна и вследствие чего снимите с болта дистанционную втулку.

Примечание!
После проделанных операций, полностью извлеките болт из нижнего шарнира совместно с шайбой!

6) Теперь подберитесь к верхней части амортизатора, и после чего отверните гайку которая крепит верхний шарнир.

7) После отворачивания снимите со шпильки шайбу и наружную резиновую втулку шарнира которая указана красной стрелкой.

Примечание!
В том случае если наружная втулка будет сниматься очень тяжело, тогда можно её и вовсе не трогать и переходить к замене дальше!

8) Далее потяните рукой за амортизатор тем самым сняв его верхней шарнир со шпильки и вместе с ним снимется наружная втулка.

9) Затем снимите внутреннюю втулку шарнира со шпильки.

10) После чего удерживая в руках амортизатор, извлеките распорную втулку которая указана стрелкой из нижнего шарнира.

11) Когда втулка будет извлечена, снимите ещё в добавок две резиновых втулки которые сидят в проушинах шарнира.

Примечание!
Все деформированные, а так же сильно изношенные втулки замените на новые!

Установка:
1) Установку нового амортизатора произведите в обратном порядке снятию.

Примечание!
Обе гайки которые крепят верхний и нижний шарнир амортизатора затягивайте только в тот момент, когда подвеска будет нагружена всей массой автомобиля!

Важно!
Амортизаторы как правило можно отремонтировать, но в том случае если вы не обладаете достаточным опытом и инструментом, тогда ремонт амортизаторов лучше всего производить в специализированных автомастерских – так сказать отдать его тем людям, кто уже долго этим занимается!

А так же в замене задних амортизаторов есть маленький нюанс, а заключается он в том что их нужно менять по парно, то есть сразу два. Зачем это делать спросите вы? Всё дело в том что характеристика одного нового амортизатора может существенно отличаться от второго, даже если второй амортизатор полностью исправен!

Дополнительный видео-ролик:
Чтобы вы по подробней поняли весь процесс замены задних амортизаторов, просмотрите видео-ролик который вы найдёте чуть ниже:

Видео:Чтоб не рвало амортизатор.(несколько решений проблемы)Скачать

Материалы

Видео:Ремонт верхнего кронштейна заднего амортизатора ваз 2101-2107 ч1Скачать

Устройство автомобилей Ваз 2101 — 02. Часть 3

Видео:Как установить кронштейны крепления задних амортизаторов Ваз.Скачать

Передняя подвеска Ваз 2101/2102

Связывающим звеном между колесами и кузовом являются передняя и задняя подвески автомобиля. Через них передаются на кузов силы, действующие на колеса. Элементы, входящие в подвески, смягчают нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля. К этим элементам относятся направляющее устройство, упругие элементы, амортизаторы и стабилизатор поперечной устойчивости. Направляющее устройство подвески определяет характер движения колеса относительно дороги и кузова и передает силы и моменты от колеса к кузову. К этому устройству относятся верхний 33 и нижний 6 рычаги подвески и шарнирно связанный с ними поворотный кулак 29. Верхний рычаг соединен осью 42 со стойкой передка кузова при помощи резинометаллических шарниров. Ось, выполненная в виде болта с шестигранной головкой, проходит через проушины рычага 33 и через втулку стойки передка кузова.

В проушины верхнего рычага запрессованы резинометаллические шарниры, каждый из которых состоит из резиновой втулки 49, запрессованной между внутрен- ней 47 и наружной 48 металлическими втулками с большим натягом. Наружная вгулка 48 запрессована в проушину верхнего рычага, а внутренняя 47 насажена на ось 42. Шарнир зажат на оси гайкой между полкой верхнего рычага и упорной шайбой 50. Качание верхнего рычага происходит в пределах деформации резиновой втулки 49. Резиновая втулка не должна проскальзывать относительно металлических втулок или шарнира на оси и в рычаге.

Такая конструкция шарнира обеспечивает плотное соединение оси с рычагом подвески. К верхнему рычагу подвески тремя болтами крепится шаровая опора 34 неразъемной конструкции. В корпусе опоры расположен подшипник 32, основа которого — смола, а поверхность трения — тефло- новая ткань, плотно облегающая сферическую поверхность пальца 31. Детали шаровой опоры защищены от загрязнения резиновым армированным чехлом 19. Палец 31 установлен в коническое отверстие поворотного кулака 29 и закреплен самоконтрящейся гайкой. Нижний рычаг 6 подвешен на оси 5, которая двумя болтами 7 крепится к поперечине 46 подвески. Последняя крепится к лонжеронам кузова. Между осью и поперечиной установлены дистанционная 44 и регулировочные 43 шайбы. Изменением количества шайб 43 регулируют продольный угол (наклона оси поворота и угол развала) передних колес.’ Резинометаллические шарниры нижнего рычага такой же конструкции, как и верхнего, отличаются только размерами и формой втулок. Снизу к рычагу подвески тремя болтами крепится нижняя шаровая опора.

Ее конструкция отличается от верхней опоры. В корпусе опоры расположен палец 22 с полусферической головкой. На стержень пальца надет подшипник 21 с полусферической поверхностью. В нижнюю часть корпуса вставлен с натягом вкладыш 20, изготовленный из маслостойкой резины. На его поверхности, контактирующей с полусферой пальца 22, привулканизирован пластмассовый слой (смесь нейлона с сульфидом молибдена). За счет резинового вкладыша выбираются зазоры между деталями шаровой опоры, а подшипник 21 поджимается к полусферической поверхности верхней части корпуса опоры. Снизу в корпусе опоры имеется отверстие, через которое смазывается шарнир. Оно закрывается конической пробкой. Детали шаровой опоры защищены от загрязнения защитным чехлом 19. Нижняя шаровая опора соединена с поворотным кулаком так же, как и верхняя. Нижний рычаг подвески соединен с нижней головкой амортизатора с помощью кронштейна 13 и болта 12. Кронштейн 13 крепится к рычагу подвески двумя болтами.

Шток амортизатора проходит через отверстие опорного стакана 37, приваренного к стойке передка кузова, и закрепляется гайкой. Между кожухом амортизатора и стаканом, а также между опорной шайбой 39 и стаканом, установлены изолирующие резиновые подушки 38. Рычаги подвески шарнирно соединены с поворотным кулаком 29. на цапфе которого установлена ступица 17 переднего колеса. К фланцу поворотного кулака крепится кронштейн крепления суппорта и защитный кожух тормозного механизма, а также поворотный рычаг рулевого привода. Упругие элементы подвески это пружины 8, работающие совместно с амортизатора- ми и стабилизатором поперечной устойчивости. Пружина подвески верхним концом упирается через опорную чашку 41 с резиновой прокладкой 40 в стойку передка кузова. Нижний конец пружины упирается в опорную чашку 14 нижнего рычага подвески. Пружины передней подвески сортируют по длине под нагрузкой 4350 Н (435 кгс) на группы А и Б и для отличия маркируют: группа А желтой полосой, группа Б — зеленой.

Читайте также: Амортизатор передний фенокс 2121

Полосы наносят краской с внешней стороны витков. Ход переднего колеса вверх ограничен упором верхнего рычага 33 в резиновый буфер 35 хода сжатия, установленный своим хвостовиком в отверстие кронштейна 36, который приварен к стойке передка кузова. Стабилизатор поперечной устойчивости уменьшает боковой крен кузова при повороте автомобиля. Он представляет собой штангу 3, изготовленную из пружинной стали. Изогнутые концы штанги прикреплены к кронштейнам нижних рычагов подвески обоймами 9 через резиновые подушки 2, надетыми на концы штанги. Средняя часть штанги крепится кронштейнами 1 с резиновыми подушками 2 к лонжеронам кузова. При боковом крене кузова нагрузка на одну подвеску колеса увеличивается, на другую уменьшается; при этом штанга стабилизатора скручивается и начинает работать как тореной. Скручиваясь, она передает нагрузку с одной подвески на другую, выравнивая положение кузова. Ступица 17 переднего колеса установлена на цапфе 26 поворотного кулака на двух роликовых конических подшипниках 18, которые поджимаются регулировочной гайкой. Между гайкой и наружным подшипником установлена упорная шайба с усиком, входящим в паз цапфы.

Усик удерживает шайбу от проворачивания при завертывании гайки. Направление резьбы в гайках разное: на левой цапфе — правая резьба, на правой левая. Гайка зафиксирована на резьбовом конце цапфы вдавливанием цилиндрического пояска в два паза цапфы. С внутренней стороны в гнезде ступицы установлен самоподжимной сальник 27, рабочая кромка которого охватывает шлифованную поверхность пояска цапфы. Снаружи внутренняя полость ступицы защищена колпаком 23, запрессованным в расточку ступицы. К фланцу ступицы крепятся двумя направляющими штифтами тормозной диск и поджимное кольцо. На направляющих штифтах центрируется диск колеса, который крепится к ступице четырьмя болтами. Поперечный угол наклона (n) не регулируется.

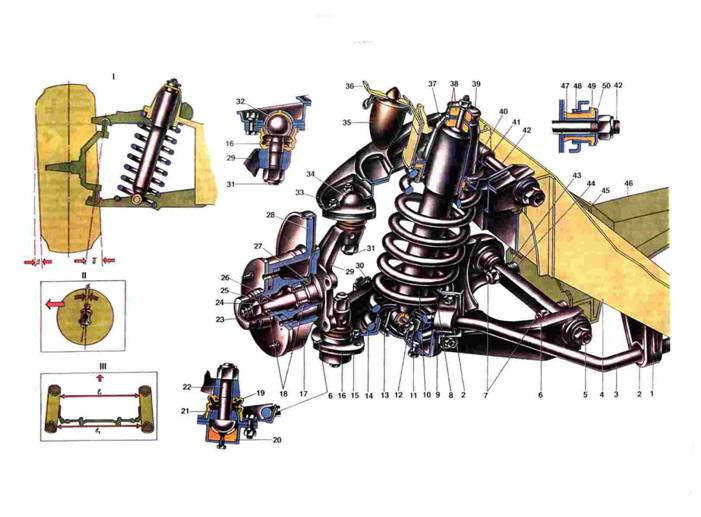

Схема передней подвески Ваз 2101/2102

1. Кронштейн крепления штанги стабилизатора к лонжерону кузова;

2. Подушка штанги стабилизатора;

3. Штанга стабилизатора поперечной устойчивости;

7. Болты крепления оси нижнего рычага к поперечине подвески;

9. Обойма крепления штанги стабилизатора;

11. Болт крепления кронштейна амортизатора к нижнему рычагу;

12. Болт крепления амортизатора;

13. Кронштейн крепления амортизатора к нижнему рычагу;

14. Нижняя опорная чашка пружины;

15. Обойма вкладыша нижней опоры;

16. Корпус подшипника нижнего шарового пальца;

17. Ступица переднего колеса;

18. Подшипники ступицы переднего колеса;

19. Защитный чехол шарового пальца;

20. Вкладыш обоймы нижнего шарового пальца:

21. Подшипник нижнего шарового пальца;

22. Шаровой палец нижней опоры:

26. Цапфа поворотного кулака;

30. Ограничитель доворота передних колес;

31. Шаровой палец верхней опоры;

32. Подшипник верхнего шарового пальца:

33. Верхний рычаг подвески;

34. Корпус подшипника верхнего шарового пальца;

36. Кронштейн буфера хода сжатия;

37. Опорный стакан амортизатора;

38. Подушка крепления штока амортизатора;

39. Шайба подушки штока амортизатора:

40. Изолирующая прокладка пружины подвески:

41. Верхняя опорная чашка пружины;

42. Ось верхнего рычага подвески;

45. Кронштейн крепления поперечины к лонжерону кузова;

46. Поперечина передней подвески;

47. Внутренняя втулка шарнира:

48. Наружная втулка шарнира;

49. Резиновая втулка шарнира:

51. Развал (Ь) и угол поперечного наклона оси поворота (g);

52. Продольный угол оси поворота колеса (а);

53. Схождение передних колес (L2-LI).

Видео:неправильная установка кронштейнов нижнего крепления задних амортизаторов Ваз-2101-07.часть 1.Скачать

Задняя подвеска Ваз 2101/2102

Подвеска задних колес зависимая, так как оба колеса связаны с кузовом балкой заднего моста, которая крепится к кузову четырьмя продольными и одной поперечной штангами. Продольные штанги передают толкающие и тормозные усилия от колес на кузов, а поперечная штанга удерживает кузов от боковых смещений. Балка в сборе со штангами составляют направляющее устройство подвески. Как продольные, так и поперечная штанги одним концом шарнирно соединяются с кронштейнами кузова, другим — с кронштейнами балки заднего моста. Каждая штанга выполнена из стальной трубы, к сплющенным концам которой приварены головки. В головках штанг имеются конусообразные отверстия, в которые запрессованы резинометаллические шарниры.

Шарнирные соединения одинаковые по конструкции, отличаются только размерами. Каждый шарнир состоит из резиновой втулки 24, в отверстие которой установлена металлическая втулка 23, через отверстие которой проходит болт крепления штанги. Передние головки продольных штанг крепятся болтами с самоконтрящимися гайками к кронштейнам кузова. Задние головки этих штанг, а также головки нижних продольных штанг, крепятся болтами с гайками и пружинными шайбами. К нижним продольным штангам приварены кронштейны крепления троса стояночного тормоза. При затягивании гаек крепления штанг обеспечивается плотное прилегание распорных втулок 19 и 23 к щекам кронштейнов, что не позволяет распорным втулкам проворачиваться на болтах крепления.

Резиновые втулки 20 и 24 также не могут проворачиваться в головках штанг, так как они имеют плотную посадку в них. Чтобы исключить преждевременный износ шарниров штанг, их затягивают моментом 80 Н-м (8 кгсм) при нагрузке, обеспечивающей расстояние 125 мм от кожуха балки заднего моста до лонжерона кузова. При колебании кузова или балки заднего моста качание штанг происходит за счет упругой деформации резиновых втулок без их проскальзывания. Резиновые втулки обеспечивают бесшумную работу подвески и не требуют смазки. Упругим элементом подвески являются пружины 7, установленные между кузовом и балкой заднего моста. Нижний конец пружины упирается в нижнюю опорную чашку 3 через пластмассовую изолирующую прокладку 2. Опорная чашка приварена к балке заднего моста. Верхний конец пружины упирается в верхнюю опорную чашку 11, приваренную к кузову. Между опорной чашкой и пружиной установлена резиновая прокладка 10, расположенная в стальной штампованной обойме 9. Изолирующие прокладки 10 и 2 уменьшают передачу шума и вибраций от балки заднего моста на кузов. Пружины задней подвески под нагрузкой 2950 Н (295 кгс) делятся на две группы: А — длина более 273 мм, Б-длина равна или менее 273 мм.

Пружины группы А маркируются желтой краской по внешней стороне витков, а группы Б — зеленой. На обеих подвесках должны быть установлены пружины одной группы. В исключительных случаях допускается установка на задней подвеске пружин группы Б, но на передней подвеске должны быть установлены пружины только группы А. Гасящее устройство подвески состоит из двух гидравлических амортизаторов двустороннего действия. Каждый амортизатор крепится од- ной головкой к кронштейну кузова, другой — к кронштейну балки заднего моста. В головках амортизаторов установлены по две резиновых втулки 15. В нижней головке через отверстие резиновых втулок проходят стальная втулка, которая зажимается между двумя стальными шайбами. При колебании подвески шарниры амортизаторов упруго деформируются и так же, как и другие шарнирные соединения такого типа, не смазываются. Ход балки заднего моста вверх ограничивается двумя основными буферами 4 хода сжатия и дополнительным 17. Основной буфер хода сжатия расположен внутри пружины и закреплен грибовидным соском в верхней опорной чашке. Дополнительный буфер закреплен таким же образом на кронштейне, который крепится болтами к днищу кузова.

Основные буфера при ходе сжатия упираются в нижние опорные чашки 3, дополнительный — в площадку балки заднего моста. Ход сжатия подвески составляет 75 мм, а отдачи — 135 мм. К кронштейну балки заднего моста через стойку 12 шарнирно крепится торсионный рычаг 31 привода регулятора давления. Опорами для рычага 31 являются: с одной стороны обойма 32 с опорной втулкой 33, прикрепленная к поперечине пола кузова, а с другой — ось 29, которая установлена в отверстиях проушин корпуса регулятора давления 27. Через радиальное отверстие оси 29 про- ходит короткое плечо рычага 31. Для фиксации этого плеча рычага применяется пластина, через отверстие которой проходит рычаг 31, а сама пластина крепится болтом к торцу оси 29. При таком соединении деталей рычаг 31 поворачивается вместе с осью и пластиной относительно отверстий оси. Полость регулятора давления закрывается резиновым защитным чехлом 28.

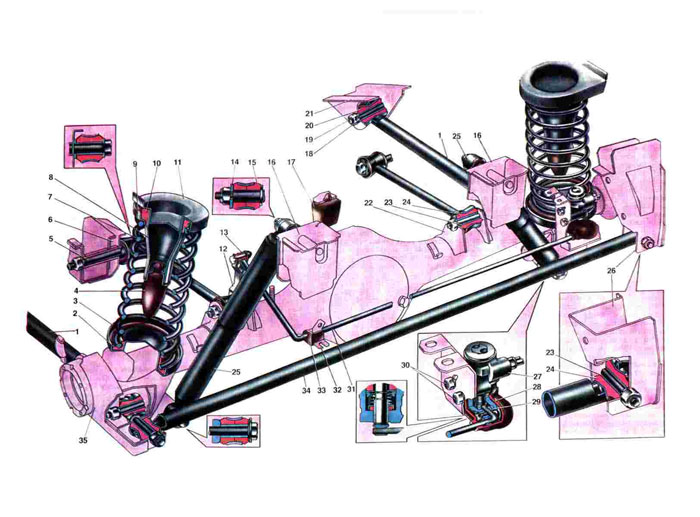

Схема задней подвески Ваз 2101/2102

1. Нижняя продольная штанга;

2. Нижняя изолирующая прокладка пружины подвески;

3. Нижняя опорная чашка пружины подвески;

5. Болт крепления верхней продольной штанги;

6. Кронштейн крепления верхней продольной штанги;

8. Опора буфера хода сжатия;

9. Верхняя обойма прокладки пружины;

10. Верхняя изолирующая прокладка пружины;

11. Верхняя опорная чашка пружины подвески;

12. Стойка рычага привода регулятора давления;

13. Резиновая втулка рычага привода регулятора давления;

14. Шайба шпильки крепления амортизатора;

15. Резиновые втулки проушины амортизатора;

16. Кронштейн крепления заднего амортизатора;

17. Дополнительный буфер хода сжатия;

18. Шайба распорной втулки;

19. Распорная втулка нижней продольной штанги;

20. Резиновая втулка нижней продольной штанги;

21. Кронштейн крепления нижней продольной штанги;

22. Кронштейн крепления верхней продольной штанги к балке моста;

23. Распорная втулка поперечной и продольной штанг;

24. Резиновая втулка верхней продольной и поперечной штанг;

26. Кронштейн крепления поперечной штанги к кузову;

27. Регулятор давления тормозов;

28. Защитный чехол регулятора давления;

29. Ось рычага привода регулятора давления;

30. Болты крепления регулятора давления;

31. Рычаг привода регулятора давления;

32. Обойма опорной втулки рычага;

35. Опорная пластина кронштейна крепления поперечной штанги.

Видео:Как затягивать задний амортизатор ВАЗ-2101-2107.Скачать

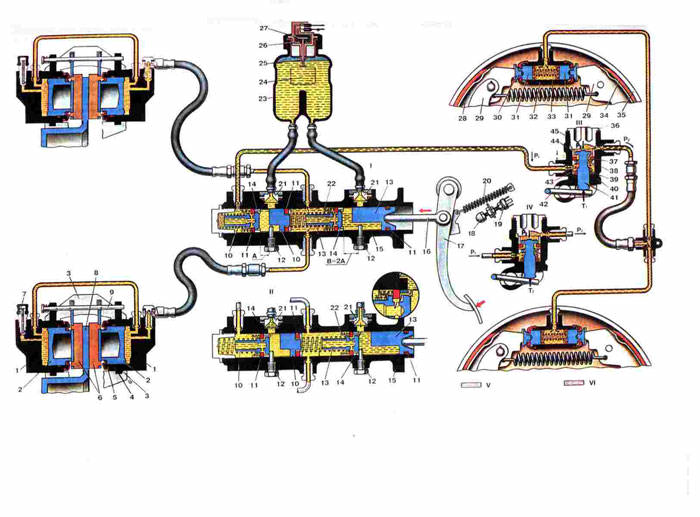

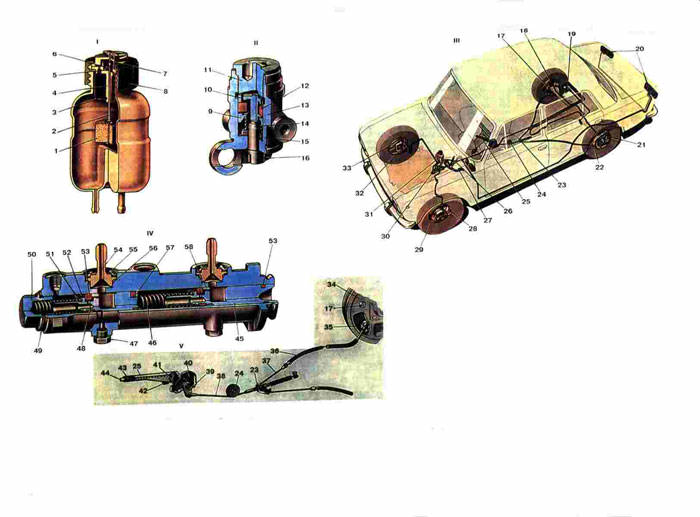

Тормозная система Ваз 2101/2102

Тормозные механизмы колес смонтированы непосредственно в колесах автомобиля. Они предназначены для создания сопротивления движению автомобиля. Тормозной механизм переднего колеса дисковый. Он состоит из суппорта 5 а сборе с рабочими цилиндрами 12, двух тормозных колодок 4, пальцев 8 крепления колодок и трубопроводов. Суппорт отлит из высокопрочного чугуна. Он крепится к фланцу поворотного кулака вместе с защитным кожухом 7 и поворотным рычагом. В суппорте выполнены радиусный паз для размещения тормозного диска и два поперечных паза, в которых расположены тормозные колодки. В приливах суппорта имеются два окна с направляющими пазами, в которых установлены два противолежащих колесных цилиндра 12. Точное расположение цилиндров относительно суппорта обеспечивается пружинными фиксаторами 16. При установке цилиндра в паз суппорта фиксатор под действием пружины заходит в специальный боковой паз суппорта.

Корпус рабочего цилиндра 12 отлит из алюминиевого сплава. В цилиндре расположен стальной полый поршень И, уплотнений резиновым кольцом 13. Оно расположено в канавке цилиндра и служит не только для уплотнения зазора, но и для возврата поршня в исходное положение при растормаживании. Полость цилиндра защищена от загрязнения резиновым колпачком 15, наружная кромка которого удерживается на буртике цилиндра, а внутренняя кромка охватывает посадочный поясок поршня. Рабочие полости цилиндров соединены между собой трубкой 10. Во внешний цилиндр ввернут штуцер 9 для прокачки привода передних тормозов, во внутренний — штуцер для подвода жидкости. Поршни 11 упираются в тормозные колодки 4, на которые наклеены фрикционные накладки.

Колодки установлены на направляющих пальцах 8, которые удерживаются от осевого смещения шплинтами 2, а чтобы не было вибраций колодок на пальцах, применяются пружины 3, прижимающие колодки к пальцам. Под головки пальцев установлены пружины 1. При торможении поршни под давлением жидкости выдвигаются из колесных цилиндров и увлекают за собой уплотнительные кольца 13, которые при этом скручиваются. При растормаживании, когда давление в приводе падает, поршни за счет упругой деформации колец 13 вдвигаются обратно в цилиндры. При этом накладки 14 тормозных колодок будут находиться в легком соприкосновении с тормозным диском. При износе накладок, когда зазор в тормозном механизме увеличивается, в приводе создается большее давление жидкости, чтобы создать тормозной момент. Под действием давления жидкости поршни 11 проскальзывают относительно колец 13 и занимают новое положение в цилиндрах, которое обеспечивает оптимальный зазор между диском и колодками.

Тормозной механизм заднего колеса — барабанный, смонтирован на опорном щите 45, который крепится болтами к фланцу балки заднего моста. К нижней части щита двумя заклепками 17 крепится пакет пластин, из которых пластина 46 является опорной для колодок 20, а пластины 19 ограничивают осевое перемещение нижней части колодок. Внутренняя изогнутая пластина ограничивает перемещение троса 21 в сторону щита. В верхней части щита 45 крепится двумя болтами колесный цилиндр 27. Снаружи в резьбовое отверстие цилиндра ввернуты штуцер 29 для прокачки привода тормозов и штуцер 30 трубки подвода жидкости в цилиндр. С обеих сторон в цилиндр установлены поршни 32 с уплотнительными кольца- ми 31, которые прижимаются к торцу поршней пружиной 28 через опорные чашки. В поршни запрессованы упоры 34, в прорези которых заходят верхней частью колодки. Полость колесного цилиндра предохраняется от загрязнения резиновыми колпачками 33, которые надеваются внутренней кромкой на поршни, а наружной на корпус цилиндра.

Тормозные колодки стянуты пружинами 35 и 18, которые поджимают колодки к нижней опоре и упорам поршней колесного цилиндра. Вследствие нежесткого соединения колодок со щитом тормоза, они самоустанавливаются в момент соприкосновения с тормозным барабаном, что улучшает эффективность торможения и приводит к более равномерному износу накладок. Для автоматического регулирования зазора между колодками и барабаном на колодках смонтированы специальные устройства. Каждое из них состоит из оси 39, приваренной к оси тормоза, и фрикционного элемента. Ось 39 проходит через овальное отверстие ребра колодки. На оси установлены с зазором две свинченные между собой втулки 40 и 42. Между фланцами втулок расположена пружина 38, ее опорные чашки и две фрикционные шайбы 41, которые зажимают ребро колодки с определенным усилием. Это усилие таково, что стяжные пружины 18 и 35 не могут сместить колодки относительно фрикционных шайб, несмотря на овальные отверстия в ребрах колодок.

Но при износе накладок 36. когда водителю приходится увеличивать усилие на педаль тормоза, увеличивается давление в контуре привода задних тормозов, поршни перемещают колодки относительно фрикционных шайб, прижимая колодки к барабану. При этом колодки займут новое положение относительно барабана. При дальнейшем торможении колодки будут перемещаться на величину зазора между втулкой 42 и осью 39. Этот зазор обеспечивает плотное прижатие колодок к барабану и необходимый тормозной момент. При растормаживании колодки отводятся от барабана стяжными пружинами на величину зазора между втулкой 42 и осью 39. С 1986 года на автомобилях устанавливаются тормозные механизмы с устройством для автоматического регулирования зазора, которое смонтировано в колесном цилиндре. Оно унифицировано с подобными устройствами, установленными на автомобилях семейства ВАЗ 2105, 2107.

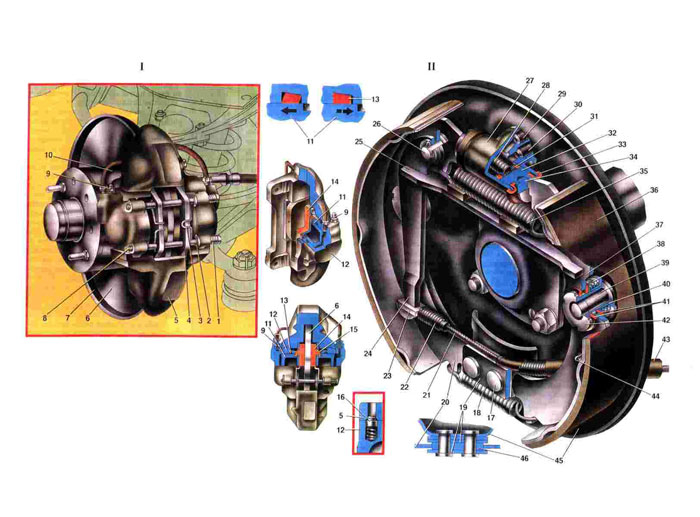

Схема тормозов (колодки) Ваз 2101/2102

1. Пружины пальцев крепления колодок;

3. Прижимная пружина колодки;

5. Суппорт тормозного механизма;

8. Палец крепления колодок тормоза;

9. Штуцер для прокачки привода тормозного механизма;

Читайте также: Стойка амортизатора передняя для шевроле круз

10. Соединительная трубка цилиндров;

13. Уплотнительное кольцо поршня;

14. Фрикционная накладка колодки;

15. Защитный колпачок поршня;

17. Заклепка крепления опорной и направляющей пластин колодок;

18. Нижняя стяжная пружина колодок;

21. Задний трос привода стояночного тормоза;

23. Наконечник заднего троса;

24. Рычаг привода стояночного тормоза;

25. Распорная планка тормозных колодок;

26. Палец рычага привода колодок;

27. Корпус колесного цилиндра;

28. Распорная пружина поршней;

29. Штуцер для прокачки привода заднего тормоза;

30. Штуцер трубки подвода тормозной жидкости;

31. Уплотнительное кольцо поршня;

33. Защитный колпачок колесного цилиндра;

35. Верхняя стяжная пружина колодок;

36. Фрикционная накладка колодки;

42. Втулка оси автоматического устройства;

45. Опорный щит тормозного механизма;

46. Опорная пластина колодок;

47. 1.Тормозной механизм переднего колеса;

48. 11.Тормозной механизм заднего колеса.

Видео:Верхний кронштейн заднего амортизатора ваз 2101-2107 ч2Скачать

Привод тормозов

Рабочая тормозная система имеет двухконтурный раздельный гидравлический привод на тормозные механизмы передних и задних колес, что значительно повышает безопасность движения автомобиля. При отказе одного из контуров, другой используется в качестве запасной тормозной системы. т. е. она является частью рабочей тормозной системы. Гидравлический привод включает в себя тормозную педаль 27. главный цилиндр 30 гидропривода тормозов, бачок 31, регулятор 19 «давления задних тормозов, колесные (рабочие) цилиндры тормозных механизмов, трубопроводы и шланги. Педаль 14 тормоза подвешена к кронштейну 3 совместно с педалью сцепления при помощи оси 7. В ступице педали установлены разрезные пластмассовые втулки 8. через которые проходит внутренняя металлическая втулка 4. Относительно этой втулки поворачивается педаль тормоза. Пе- даль шарнирно соединена с толкателем и в исходное положение возвращается усилием оттяжной пружины 9. В этом положении упор педали упирается в буфер выключателя 26 стоп-сигнала.

Главный цилиндр 30 гидропривода тормозов крепится на двух шпильках к щитку передка кузова. Сверху в его корпусе выполнены три резьбовых отверстия для штуцеров трубопроводов, отводящих жидкость в контуры привода передних и задних тормозов, и два гнезда, в которых крепятся стопорными шайбами штуцеры 54, соединенные шлангами с бачком гидропривода тормозов. Внутреннее цилиндрическое отверстие цилиндра обработано с большой точностью и высокой чистотой поверхности. С одной стороны полость цилиндра закрыта резьбовой пробкой 50. В цилиндре последовательно установлены два поршня, один из которых приводит в действие задние тормоза, другой — передние. Между пробкой и поршнем 48, а также между поршнями 48 и 45 установлены возвратные пружины 46, под действием которых они возвращаются в исходное положение при растормажйвании.

При этом ход поршней в цилиндре ограничен винтами 47, хвостовики которых заходят в продольные пазы поршней. Поршень 48 привода задних тормозов уплотнен в цилиндре двумя кольцами 53. Переднее кольцо пружиной 52 поджато к торцевой поверхности канавки. Другой конец пружины упирается в тарелку 51. Заднее кольцо поджато к торцу поршня пружиной 46 через шайбу 57. Поршень 45 привода передних тормозов имеет аналогичное уплотнение, только заднее кольцо расположено в канавке поршня и имеет другую форму. На обеих поршнях свободно надеты распорные втулки 58. В исходном положении поршня распорная втулка. упираясь в стопорный винт, отводит уплотнительное кольцо от торца канавки. При этом через образовавшийся зазор рабочая полость цилиндра сообщается с бачком гидропривода тормозов. Канавка переднего уплотнительного кольца через радиальное отверстие и осевой канал в поршне сообщается с рабочей полостью цилиндра.

Поэтому, когда в рабочей полости увеличивается давление жидкости, уплотнительное кольцо плотнее прижимается к зеркалу цилиндра. Последовательное расположение поршней в цилиндре обеспечивает раздельный привод передних и задних тормозов. Бачок гидроцилиндра двухсекционный, изготовлен из полупрозрачной пластмассы, что обеспечивает визуальный контроль за уровнем жидкости. В нижней части корпуса бачка имеется два наконечника для подсоединения шлангов. На заливную горловину бачка навернута крышка 8. которая поджимает корпус 7 клеммного устройства и отражатель 3 к торцу горловины. В корпусе 7 смонтировано устройство для контроля уровня жидкости в бачке. Оно состоит из поплавка 1, на штоке которого расположен подвижный контакт 6, и неподвижного контакта 5, закрепленного в пластмассовом корпусе 7. При понижении уровня жидкости поплавок опускается, контакты замыкают цепь контрольной лампы, и она загорается. В центральном отверстии корпуса клеммного устройства установлен толкатель, при нажатии на который проверяется работоспособность цепи контрольной лампы при полном уровне жидкости в бачке.

Регулятор давления 19 включен в привод задних тормозов для того, чтобы не допускать повышения давления в этом контуре при уменьшении нагрузки на заднюю ось колес. Иначе возможна блокировка задних колес и их юз. Регулятор давления крепится двумя болтами с пружинными шайбами к кронштейну кузова, причем одно отверстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления. В действие регулятор давления приводится торсионным рычагом 31, который крепится к кузову обоймой 32 через резиновую опорную втулку 33. Длинное плечо рычага 31 привода регулятора давления соединено шарнирно через стойку 12 с балкой заднего моста, а короткое плечо проходит через отверстие оси 29 и заходит в вырез нижней части поршня 16 регулятора давления. Это плечо передает на поршень колебательное движение балки заднего моста. В корпус регулятора давления ввернуты штуцеры двух трубопроводов: нижнего — для подвода жидкости от главного цилиндра, верхнего — для подачи жидкости к колесным цилиндрам задних тормозов. Поршень 16 регулятора давления на выходе из корпуса уплотнен кольцом 15, расположенным в металлической обойме. Это кольцо поджато к нижней части корпуса пружиной 14. Верхний конец пружины упирается в плавающую тарелку 9 и через нее в заплечики поршня. Пружина стремится поджать поршень до упора его в пробку 11, которая ввернута в корпус регулятора давления. Под пробку установлена уплотнительная прокладка. Втулка 10 свободно надета на головку поршня. Она ограничивает подъем уплотнителя 15 вверх к головке поршня Шланг высокого давления трехслойный. Внутренняя и наружная оболочки шланга резиновые, между ними размещена нитяная оболочка.

При эксплуатации автомобиля не допускаются трещины и другие повреждения на наружной оболочке шланга. Стояночная тормозная система включает в себя рычаг 25 в сборе с кронштейном 40, передний 38 и задний 37 троса, направляющую 23. направляющий ролик 24 и возвратную пружину тросов. Рычаг 25 вместе с валиком смонтирован на кронштейне 40, который крепится на полу кузова между сидениями. На другом конце валика наезжен возвратный рычаг 39. Внутри рычага 25 на оси расположена защелка 41, соединенная через тягу 43 с кнопкой 44. Защелка входит в зацепление с зубчатым сектором, который закреплен на заклепках к стойкам кронштейна. К зубчатому сектору защелку прижимает пружина тяги 43. Чтобы вывести защелку из зацепления с сектором, следует нажать на кнопку 44.

Возвратный рычаг 39 соединен пальцем с передним тросом 38, на другом конце которого имеется резьбовой наконечник. Этот наконечник проходит через отверстие направляющей 23 заднего троса и соединяется с пружиной, другой конец которой крепится к кронштейну кузова. На наконечнике устанавливается распорная втулка и навертывается регулировочная гайка и контргайка. Задний трос 37 своей средней частью проходит через желоб направляющей и концами соединяется с рычагами привода колодок задних тормозов. Для защиты обе ветви заднего троса заключены в многослойную оболочку из пластмассовых трубок и проволочной оплетки. Задний наконечник оболочки троса своими фланцами 35 крепится к щитам заднего тормоза, а передние наконечники упираются в кронштейны на днище кузова.

Схема тормозного привода Ваз 2101/2102

2. Толкатель устройства для контроля уровня жидкости;

4. Корпус контактного устройства:

7. Корпус клеммного устройства;

11. Пробка корпуса регулятора давления;

12. Уплотнитель головки поршня;

15. Уплотнительное кольцо поршня;

17. Регулировочный эксцентрик заднего тормоза;

18. Штуцер для прокачки привода задних тормозов;

19. Регулятор давления задних тормозов:

21. Рабочий цилиндр заднего тормоза:

23. Направляющая заднего троса;

25. Рычаг стояночного тормоза:

26. Включатель стоп-сигнала;

28. Штуцер для прокачки привода передних тормозов;

30. Главный цилиндр привода тормозов;

31. Бачок главного цилиндра;

32. Суппорт переднего тормоза:

33. Кожух переднего тормоза;

34. Опорный щит колодок тормоза:

35. Фланец наконечника оболочки троса:

40. Кронштейн рычага стояночного тормоза;

42. Упор включателя контрольной лампы стояночного тормоз:

45. Поршень привода передних тормозов;

46. Возвратная пружина поршня:

48. Поршень привода задних тормозов;

49. Уплотнительная прокладка пробки;

50. Пробка корпуса главного цилиндра;

51. Опорная тарелка пружины уплотнительного кольца;

52. Пружина уплотнительного кольца;

56. Уплотнительная прокладка штуцера;

59. 1. Бачок главного цилиндра:

61. III. Схема привода тормозов:

63. V. Привод стояночного тормоза.

Видео:ВАЗ 2107 доработка креплений задних амортизаторов .Скачать

Работа тормозной системы Ваз 2101/2102

Когда система расторможена и педаль тормоза под действием пружины 20 оттянута до упора в выклю- чатель 19 стоп-сигнала, то вместе с педалью оттягивается толкатель 16. Поршни 10 и 13 главного цилиндра под действием возвратных пружин отжаты в заднее крайнее положение до упора в ограничительные винты 12. В этом положении распорные втулки 14. упираясь в винты 12, отжимают уплотнительные кольца И от торца канавки поршня и через образовавшиеся зазоры рабочие полости цилиндра сообщаются с бачком гидроцилиндра и трубопроводами высокого давления. Таким образом, в приводе тормозов давление отсутствует. Поэтому поршни 2 под действием упругой деформации уплотнительных колец 4 отводятся внутрь цилиндров и не оказывают давление на тормозные колодки передних тормозов, которые будут находиться в легком соприкосновении с поверхностью тормозного диска.

При движении автомобиля без торможения, то есть когда в гидравлическом приводе нет давления, поршень 41 под действием пружины 43 и торсионного рычага 42 поднят вверх до упора в пробку 36. Поэтому полости корпуса, находящиеся над головкой поршня и под ней, свободно сообщаются. Это открывает свободный проход жидкости к колесным цилиндрам задних тормозов. Но так как нет давления во всем приводе тормозов, тормозные колодки 28 отжаты от барабанов стяжными пружинами. При торможении, когда водитель нажимает на тормозную педаль, толкатель 16 перемещает поршень 13. При перемещении поршня 13 распорная втулка 14 отходит от ограничительного винта 12 и уплотнительное кольцо 11 прижимается пружиной к торцу канавки поршня. Таким образом, компенсационный зазор перекрывается и происходит разобщение полостей цилиндра и бачка.

Поэтому при дальнейшем перемещении поршня 13 в рабочей полости привода передних тормозов создается давление жидкости, которое через трубопроводы и шланги передается к колесным цилиндрам передних тормозов. Оно же воздействует и на плавающий поршень 10, который, перемещаясь, создает давление в приводе задних тормозов. Под увеличивающимся давлением жидкости в рабочих полостях передние уплотнительные кольца поршней распираются и начинают плотнее прилегать к поверхности цилиндра и к торцу канавок, улучшая уплотнение поршней в цилиндре. Под давлением жидкости выдвигаются поршни 2 и 31 колесных цилиндров передних и задних тормозов, прижимая колодки к тормозному диску 8 и к барабану 35. Создавшиеся тормозные моменты затормаживают вращение передних и задних колес. При этом перераспределяется нагрузка по осям автомобиля: на переднюю ось нагрузка увеличивается, на заднюю — уменьшается. Это приводит к поднятию задка кузова, то есть расстояние между балкой заднего моста и кузовом увеличивается. При этом короткое плечо рычага 42 опускается, и поршень 41 регулятора давления под давлением жидкости начинает опускаться, сжимая пружину 43.

В момент полного торможения происходит максимальное перемещение нагрузки с задней оси на переднюю и наибольший подъем кузова. Сцепление колес с дорогой ухудшается, давление торсионного рычага 42 на поршень 41 уменьшается. Вследствие большей площади торца головки поршня сила от давления Рз жидкости опускает поршень вниз до соприкосновения головки с уплотнителем 37. Дальнейшее поступление жидкости к колесным цилиндрам задних тормозов прекращается, то есть тормозной момент на задних колесах не увеличивается, несмотря на сильное нажатие на педаль тормоза и дальнейшее увеличение давления Р1. Поэтому задние колеса не блокируются и не происходит заноса автомобиля. При освобождении педали тормоза она под действием возвратной пружины 20 возвращается в исходное положение, увлекая за собой толкатель 16. Поршни 10 и 13 под усилием возвратных пружин отжимаются в крайнее положение и упираются в ограничительные винты 12. Распорные втулки 14 отводят от торца канавок уплотнительные кольца 11, и через образовавшийся зазор рабочие полости главного цилиндра сообщаются с полостями бачка главного цилиндра.

Поршни 2 переднего тормоза отводятся от колодок за счет упругости уплотнительных колец 4, а поршни 31 заднего тормоза — сокращением стяжных пружин до упора в регулировочные эксцентрики. При отказе контура привода задних тормозов, из-за его негерметичности, поршень 10 под давлением жидкости перемещается до упора в пробку главного цилиндра, после чего начинает возрастать давление в контуре привода передних тормозов. Вследствие свободного перемещения поршня 10 увеличивается свободный ход педали тормоза и действует только привод передних тормозов. При выходе из строя контура привода передних тормозов поршень 13 продвигается вперед до упора в поршень 10, после чего начинает действовать контур привода задних тормозов. Свободный ход педали тормоза также увеличивается. Следует помнить, что при увеличении свободного хода педали тормоза не рекомендуется неоднократно нажимать на педаль, так как это не ускорит торможение, а наоборот удлинит время срабатывания тормозов. Следует продолжать до конца нажимать на педаль и, при необходимости, применить стояночный тормоз. При повреждении любого контура привода тормозов загорается лампа контроля уровня жидкости, сигнализируя о падении уровня жидкости в бачке. Стояночная тормозная система через механический привод действует на тормозные механизмы задних колес.

При подаче рычага 25 вверх, после выбора сво- бодного хода рычага, равного 45 щелчкам, происходит натяжение переднего 38 и заднего 37 тросов привода и усилие передается на рычаги 24 ручного привода колодок. При повороте рычага 24 на пальце 28 усилие через разжимную планку 27 сначала передается на переднюю тормозную колодку до полного прижатия ее к барабану. После чего рычаг 24 перемещается относительно точки контакта с разжимной планкой, и его верхнее плечо прижимает другую колодку к барабану. При этом загорается красным мигающим светом контрольная лампа на комбинации приборов. так как упор 42 рычага отходит от штока выключателя лампы и цепь замыкается.

Схема работы тормозной системы Ваз 2101/2102

1. Колесный цилиндр переднего тормоза:

2. Поршень колесного цилиндра:

3. Суппорт пяреднего тормоза:

7. Штуцер для прокачки тормоза:

9. Палец крепления тормозных колодок:

Читайте также: Пыльники отбойники передних амортизаторов каяба

10. Поршень привода задних тормозов;

12. . Ограничительный винт поршня:

13. Поршень привода передних тормозов:

17. Педаль привода тормозов:

18. Упор выключателя стоп-сигнала:

19. Выключатель стоп-сигнала:

20. Оттяжная пружина педали;

23. Бачок главного цилиндра:

28. Колодка заднего тормоза:

29. Рычаг привода стояночного тормоза:

31. Поршень колесного цилиндра;

32. Колесный цилиндр заднего тормоза:

33. Распорная пружина поршней;

34. Фрикционная накладка колодки;

36. Пробка корпуса регулятора давления;

37. Уплотнитель головки поршня:

40. Уплотнительное кольцо поршня:

41. Поршень регулятора давления;

42. Рычаг привода регулятора давления;

43. Пружина поршня регулятора давления;

45. Корпус регулятора давления;

47. 11 Полное растормаживание;

48. III. Давление Р1 в главном цилиндре равно давлению Р2 в колесных цилиндрах задних тормозов:

49. IV. Давление Р1 в главном цилиндре больше давления Р2 в колесных цилиндрах задних колес;

50. V. Тормозная жидкость в свободном состоянии;

51. VI. Тормозная жидкость под высоким давлением.

Видео:Замена задних амортизаторов на ВАЗ 2101 (классика)Скачать

Амортизаторы Ваз 2101/2102

Амортизаторы передней и задней подвесок отличаются размерами, способом крепления верхней части, наличием буфера 37 у переднего амортизатора, который ограничивает длину штока при ходе отдачи и тем самым предотвращает чрезмерное перемещение вниз передних колес при движении по очень неровным дорогам. Кроме того, амортизаторы отличаются параметрами рабочей характеристики. Однако основные детали переднего амортизатора такие же, как и у заднего, поэтому в дальнейшем будет рассматриваться только задний амортизатор. Амортизатор состоит из следующих основных частей: резервуара с головкой 1, рабочего цилиндра 21, клапана сжатия и штока 20 в сборе с поршнем и клапанами, направляющей втулкой 23, гайкой 29, уплотнителями и кожухом.

Объемом для рабочей жидкости служит цилиндр 2-1 и резервуар 19, выполненные из трубы. В нижней части резервуара завальцовано дно, на которое опирается клапан сжатия. В верхней части резервуара нарезана резьба под гайку 29. Снаружи к дну резервуара приварена нижняя головка амортизатора. Клапан сжатия состоит из корпуса 2. дисков 3 и 4, тарелки 7, пружины 5 и обоймы 6. Корпус клапана сжатия металлокерамический. В его верхней части проточено гнездо с фаской, перекрываемое дисками, которые поджимаются к гнезду пружиной 5 через тарелку 7. Верхний конец пружины упирается в обойму 6, которая надевается на цилиндрический поясок корпуса клапана. Чтобы обеспечить проход жидкости из резервуара 19 в цилиндр 21 и обратно, в нижней части корпуса клапана выполнена цилиндрическая проточка и четыре вертикальных паза приблизительно такой же глубины, как и проточка. Такие же пазы имеются и в верхней части корпуса клапана сжатия.

Диски 3 клапана сжатия плоские, выполнены из стальной ленты толщиной 0,15 мм, имеют по центру отверстия для прохода жидкости. В центральном отверстии диска 4 имеется вырез, через который дросселируется жидкость при малой скорости перемещений поршня 10. У тарелки 7 в нижней центральной части имеется цилиндрический выступ, который перекрывает центральное отверстие дисков 3 и 4, но не закрывает дросселирующий вырез. В собранном виде между тарелкой 7 и диском 4 образуется зазор для прохода жидкости. С этой же целью по наружному диаметру тарелки выполнено четыре сквозных отверстия. Обойма 6 имеет отбортовку и цилиндрический поясок, на который плотно насаживается цилиндр 21, что обеспечивает необходимую герметичность между клапаном сжатия и цилиндром. На штампованной поверхности обоймы выполнены шесть боковых и одно центральное отверстия для прохода жидкости. В цилиндре 21 установлен шток с поршнем 10, на котором смонтированы перепускной клапан и клапан отдачи. Поршень имеет вертикальные каналы, расположенные по двум окружностям; между собой каналы каждой окружности соединяются кольцевой проточкой.

Каналы, расположенные ближе к центру поршня, перекрываются снизу дисками 15 и 12 клапана отдачи, а сверху — дальше от центра тарелкой 16 перепускного клапана, поджимаемой пружиной 17. Ход тарелки ограничивается упором пружины в тарелку 18. Поршень уплотнен в цилиндре кольцом 13. Диски клапана отдачи поджимаются к нижней торцевой части поршня пружиной 9 через тарелку 11. При этом пружина поджимает наружную часть дисков, а внутренняя часть дисков — 15 и 12 плотно поджимается к поршню гайкой 8, навернутой на резьбовой конец штока. Для предохранения дисков клапана отдачи от повреждений и стабильной работы клапана между дисками и гайкой установлена шайба 14. Дроссельный диск 15 клапана отдачи по наружному диаметру имеет шесть вырезов для прохода жидкости при плавном ходе отдачи. Для направленного движения штока 20 относительно цилиндра служит металлокерамическая направляющая втулка 23, установленная цилиндрическим пояском в калиброванное отверстие цилиндра. У втулки имеется наклонный канал для слива жидкости, прошедшей через зазор между штоком и направляющей втулкой, обратно в резервуар.

Сверху в гнезде втулки установлен сальник 26 из бензомаслостойкой резины. Рабочие кромки сальника охватывают хромированную поверхность штока, препятствуя выходу жидкости из амортизатора. Сальник вместе с кольцом 24, которое уплотняет зазор между направляющей втулкой 23 и резервуаром 19, поджимается обоймой 25. Между обоймой и гайкой 29 установлены металлокерамическое защитное кольцо 28 и резиновая прокладка 27. Защитное кольцо снимает со штока грязь при ходе сжатия. Работа амортизатора. Принцип действия амортизатора основан на создании повышенного сопротивления раскачиванию кузова за счет принудительного перетекания жидкости через малые проходные сечения в клапанах. При ходе сжатия, когда колеса автомобиля перемещаются вверх, амортизатор сжимается, т. е. поршень идет вниз и вытесняет из нижней части цилиндра жидкость, часть которой, преодолевая сопротивление плоской пружины перепускного клапана, перетекает из подпоршневого пространства в надпоршневое.

Вся вытесняемая жидкость таким путем пройти не может, так как вдвигаемый шток занимает часть освобождаемого поршнем объема, поэтому часть жидкости, отгибая внутренние края дисков клапана сжатия, перетекает из цилиндра в резервуар. При плавном ходе штока усилие от давления жидкости будет недостаточным, чтобы отжать внутренние края дисков от тарелки, и жидкость будет проходить в резервуар через вырез дроссельного диска 4. При ходе отдачи колеса автомобиля под действием упругих элементов подвески опускаются вниз, и амортизатор растягивается, т. е. поршень перемещается вверх.

При этом над поршнем создается давление жидкости, а под поршнем разрежение. Жидкость из надпоршневого пространства, преодолевая сопротивление пружины, отгибает наружные края дисков клапана отдачи и перетекает в нижнюю часть цилиндра. Кроме того, за счет разрежения часть жидкости из резервуара, отгибая наружные края дисков клапана сжатия от корпуса клапана, заполняет нижнюю часть цилиндра. При малой скорости движения поршня, когда давление жидкости будет недостаточным, чтобы отжать диски клапана отдачи, жидкость через боковые вырезы дроссельного диска 15 будет дросселироваться, создавая сопротивление ходу отдачи.

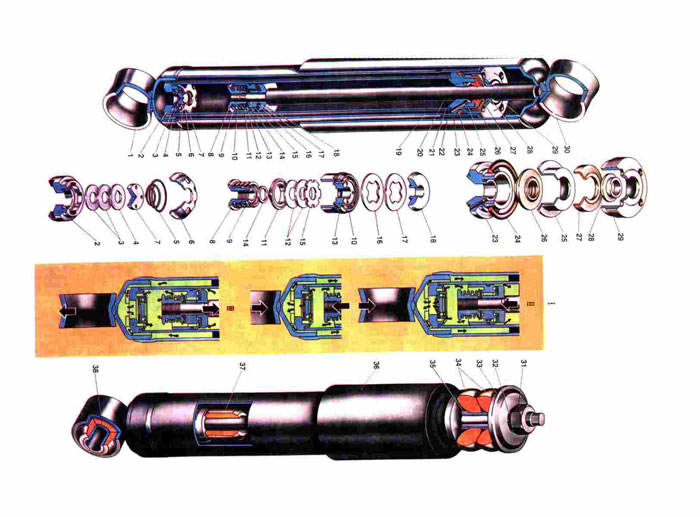

Схема амортизатора Ваз 2101/2102

4. Дроссельный диск клапана сжатия;

11. Тарелка клапана отдачи;

14. Шайба гайки клапана отдачи;

15. Дроссельный диск клапана отдачи;

16. Тарелка перепускного клапана;

17. Пружина перепускного клапана;

18. Ограничительная тарелка;

23. Направляющая втулка штока;

24. Уплотнительное кольцо резервуара;

27. Прокладка защитного кольца штока;

30. Верхняя головка амортизатора;

31. Гайка крепления переднего амортизатора;

36. Кожух амортизатора передней подвески;

38. Резинометаллический шарнир;

39. Схема работы амортизатора;

Видео:Проект "проХлада". 8 серия. Задние двойные амортизаторы на ВАЗ 2101-07Скачать

Рулевое управление Ваз 2101/2102

В рулевом управлении различают рулевой механизм и рулевой привод. Через рулевой механизм осуществляется передача усилия от водителя к рулевому приводу, а рулевой привод передает усилие на управляемые колеса. Рулевой механизм состоит из червячного редуктора, рулевого колеса 30, вала 25 рулевого управления и деталей его крепления. Червячный редуктор (передаточное число 16,4) расположен в алюминиевом картере 39, который крепится к левому лонжерону кузова тремя болтами с самоконтрящимися гайками. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки, которыми достигается соосность вала червяка и вала рулевого управления. Для этой же цели два отверстия в картере под болты крепления выполнены овальной формы.

В картере на двух радиально-упорных подшипниках 35 установлен червяк 34. Подшипники не имеют внутренних колец. Их роль выполняют беговые дорожки, выполненные на торцах червяка. Зазор в подшипниках червяка регулируется прокладками 43, установленными под нижней крышкой. На выходе из картера вал червяка уплотнен сальником З*. На шлицевой части вала червяка выполнена кольцевая проточка для стяжного болта при соединении вала червяка с валом рулевого управления. В зацеплении с червяком находится двухгребневой ролик 46, который вращается на оси 44 в двухрядном игольчатом подшипнике. Концы оси после ее запрессовки в отверстие вала 41 расклепаны с применением электроподогрева, т. е. это соединение неразъемное. Между торцами ролика и пазом вала сошки установлены упорные шайбы 45, ограничивающие осевое перемещение ролика на оси. Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках 38 и на выходе из картера уплотнен сальником 40. На конические шлицы нижнего вала сошки насажена в одном определенном положении сошка 4, благодаря сдвоенному шлицу на валу и сдвоенной впадине в отверстии сошки.

Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм, что позволяет регулировать беззазорное зацепление ролика с червяком по мере их износа. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта 33. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной 48, которая обеспечивает нужную посадку головки винта. Регулировочный винт 33 ввернут в верхнюю крышку 47, зафиксирован от проворачивания шайбой и затянут контргайкой. При заворачивании регулировочного винта в крышку вал сошки опускается и выбирается зазор в зацеплении ролика с червяком. Для определения точности регулировки зазора в подшипниках червяка и в зацеплении ролика с червяком пользуются динамометром, который измеряет момент сопротивления (трения) проворачиванию. При этом сначала замеряют момент трения вала червяка без установки вала сошки.

Он должен быть в пределах 20 50 Нем (2-5 кгс-см). Подбором толщины регулировочных прокладок 43 устанавливают нужный зазор (момент трения) в подшипниках червяка. Затем после установки вала сошки и регулировки зазора в зацеплении проверяют момент трения червяка, который должен быть равен 90-120 Н-см (9-12 кгс-см) при повороте вала червяка на 30 как влево. так и вправо от среднего положения и снижается плавно до 70 Н-см (7 кгс-см) при повороте от угла 30 до упора. Детали червячного редуктора смазываются маслом ТАД- 17и, которое заливается через отверстие, закрываемое пробкой 23, заправочная вместимость — 0, 215 л. Рулевое колесо изготовлено из пластмассы. армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу 25 сдвоенные шлицы, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится на валу 25 гайкой, которая после затяжки раскернена в одной точке. Вал 25 рулевого управления верхней частью опирается на втулку, запрессованную в трубу 51 верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну 49.

На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота. стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна 49 крепится двумя винтами выключатель 50 зажигания. Кронштейн 49 крепится к кронштейну панели кузова четырьмя болтами. Отверстия под болты крепления в кронштейне имеют овальную форму, за счет чего обеспечивается более точное соединение (центрирование) валов рулевого управления и червяка. Нижняя часть вала 25 шлицевым наконечником соединена с валом 36 червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя 50 зажигания. Вал рулевого управления закрыт облицовочным кожухом 24, состоящим из верхней и нижней частей, соединенных между собой винтами.

Рулевой привод включает в себя: сошку 4. среднюю 5 и боковые тяги 3, маятниковый рычаг 6. поворотные рычаги 16. Указанные детали связаны между собой шаровыми шарнирами. Сошка соединена со средней и боковой тягами. Упор сошки ограничивает угол поворота передних колес. Средняя тяга 5 цельная, на концах имеет гнезда для размещения деталей шаровых шарниров. Боковые тяги составные. Каждая из них состоит из двух наконечников. соединенных между собой резьбовой регулировочной муфтой 17. Муфта фиксируется на наконечниках тяги двумя стяжными хомутами 1. При такой конструкции боковых тяг возможно изменение их длины, что необходимо для регулирования схождения управляемых колес. Наружные наконечники боковых тяг шарнирно соединены с поворотными рычагами 16. которые крепятся болтами к поворотным кулакам. Внутренний наконечник правой боковой тяги соединен шарнирно с маятниковым рычагом, а наконечник левой боковой тяги — с сошкой. Все шаровые шарниры однотипны. Шаровой шарнир тяги состоит из стального пальца 9. сферическая головка которого опирается на конусный разрезной вкладыш 10. изготовленный из пластмассы с высокими противозадирными свойствами. Коническая пружина X, поджимая вкладыш к сферической головке пальца 9, автоматически поддерживает беззазорное соединение между ними. Снизу в гнезде наконечника завальцована шайба 7, являющаяся опорой для пружины. Конуснай часть пальца заходит в коническое отверстие поворотного рычага (сошки или маятникового рычага) и крепится корончатой гайкой, зафиксированной шплинтом. Шаровые шарниры при сборке заполняются смазкой ШРБ-4 и герметазируются: снизу опорной шайбой 7, сверху армированным защитным чехлом 11. Пополнение или замена смазки при эксплуатации автомобиля не требуется. Если защитные чехлы в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних не ограничен.

При исправном шарнире наконечник тяги должен иметь осевое перемещение относительно пальца на 1-1,5 мм и не должен иметь ощутимого биения. Кронштейн маятникового рычага крепится с внутренней стороны правого лонжерона двумя болтами с самоконтрящимися гайками. Кронштейн отлит из алюминиевого сплава. В его сквозной проточке расположены две пластмассовые втулки 19, на которых поворачивается ось 21 маятникового рычага. К торцам втулок поджаты шайбы. Верхняя шайба насажена на лыски оси и поджата корончатой гайкой моментом, который обеспечивает поворот рычага с усилием 10-20 Н (1-2 кгс), приложенным в его конце. Нижняя шайба поджата к втулке самоконтрящейся гайкой моментом 106 Н-м (10 кгс.м). Этой же гайкой на оси неподвижно закреплен маятниковый рычаг б. Между торцевыми поверхностями шайб и корпуса кронштейна маятникового рычага установлены резиновые уплотнительные кольца 20. При сборке полость между втулками заполняется смазкой Литол-24. Этой же смазкой смазываются сами втулки. При исправном рулевом управлении свободный ход рулевого колеса не должен превышать 5 (18-20 мм по ободу колеса), а усилие поворота колеса при повороте на гладкой плите не более 250 Н (25 кгс).

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле

  📺 Видео

  Замена задних болтов, крепление заднего амортизатора на ваз 2106Скачать



  Как один мужик крепление заднего амортизатора на Ниве починялСкачать



  #ваз-2106 Оторвало крепление амортизатора #2106Скачать



  РЕМОНТ НИЖНЕГО КРЕПЛЕНИЯ АМОРТИЗАТОРА НА КЛАССИКЕ!Скачать



  Что значит РВЕТ амортизатор? (наглядно).Скачать



  Установка проставок(удлинителей) задних амортизаторов ВАЗ-КЛАССИКА.Скачать



  КАК РАБОТАЕТ ЗАДНЯЯ ПОДВЕСКА ВАЗ-КЛАССИКИ!!!Скачать



  ОБРЫВ заднего АМОРТИЗАТОРА ВАЗ 2101- ВАЗ 2107 и Нива.Скачать
